INTERMEDIATE FLOOR DISTRIBUTION DUCTS

1. If removed, connect the right intermediate floor dis-

tribution duct to the left intermediate floor distribu-
tion duct.

2. Connect the left intermediate floor distribution duct

to the front floor distribution duct.

3. Install the two push-pin fasteners that secure the

intermediate floor distribution ducts to the floor sup-
port.

4. Install the carpet onto the front floor panel and

under the instrument panel (Refer to 23 - BODY/
INTERIOR/CARPETS

AND

FLOOR

MATS

-

INSTALLATION).

5. Install the front seats (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

6. Install the center floor console (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

INSTALLATION).

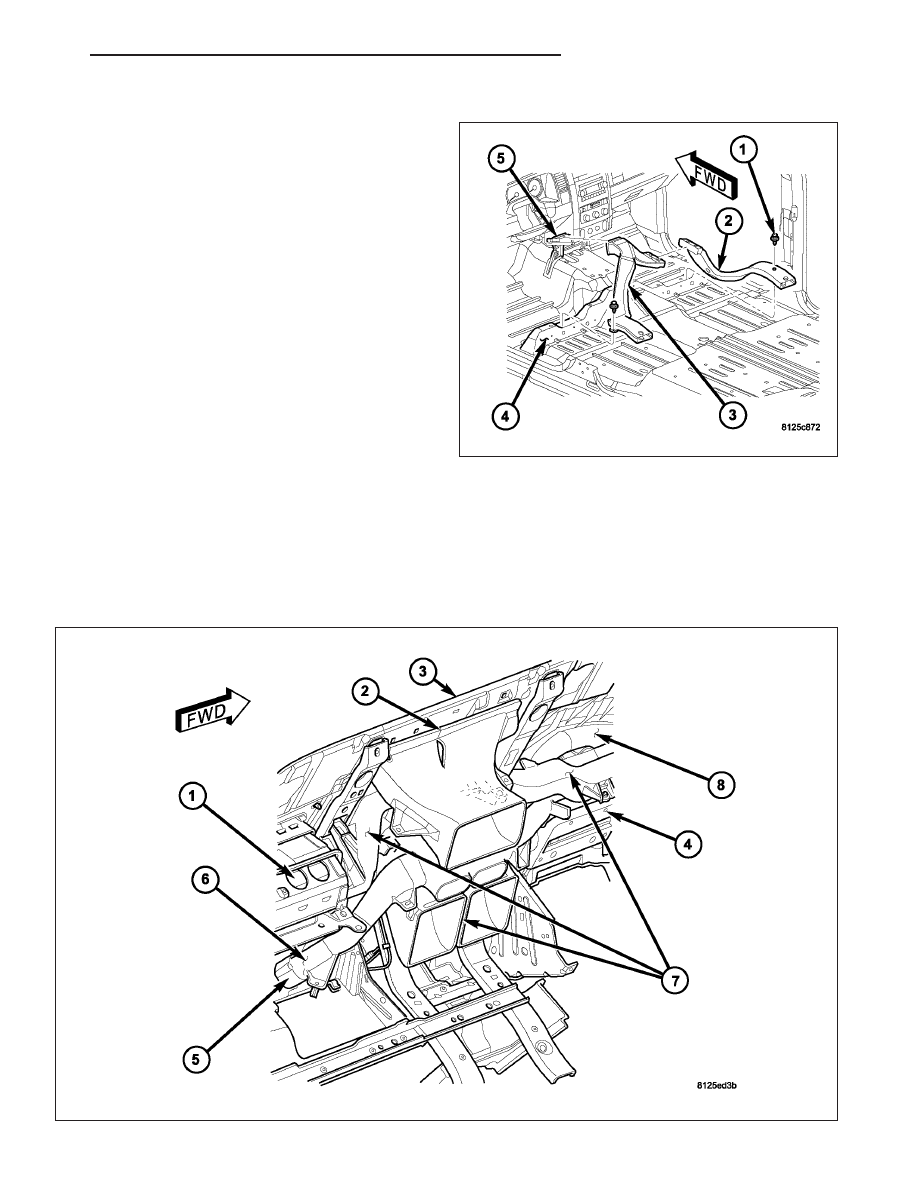

DUCT-INSTRUMENT PANEL

REMOVAL

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

HB

DISTRIBUTION - FRONT

24 - 385

1. Remove the instrument panel and place it on a workbench (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL ASSEMBLY - REMOVAL).

2. Remove the instrument cluster (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - REMOVAL).

3. Remove the radio and reinforcement bracket (Refer to 8 - ELECTRICAL/AUDIO/RADIO - REMOVAL).

4. Remove the instrument panel speakers (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - REMOVAL).

5. Remove the passenger side air bag (1) (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER AIRBAG -

REMOVAL).

6. Remove the defroster duct (2) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/

DUCTS-DEFROSTER - REMOVAL).

7. Remove the demister air outlets (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/ OUT-

LETS-AIR - REMOVAL).

8. Remove the instrument panel top cover (3) (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL

TOP COVER - REMOVAL).

9. Remove the park brake release handle assembly from the instrument panel.

10. Remove the instrument panel reinforcement (4).

11. Remove the passenger side demister outlet duct (5).

12. Remove the passenger side demister duct (6).

13. Remove the instrument panel ducts (7) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION -

FRONT/DUCTS-INSTRUMENT PANEL - REMOVAL).

INSTALLATION

1. Install the instrument panel ducts (7)

2. Install the passenger side demister duct (6).

3. Install the passenger side demister outlet duct (5).

4. Install the instrument panel reinforcement (4).

24 - 386

DISTRIBUTION - FRONT

HB

5. Install the park brake release handle assembly.

6. Install the instrument panel top cover (3) (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL TOP

COVER - INSTALLATION).

7. Install the demister air outlets (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/OUT-

LETS-AIR - INSTALLATION)..

8. Install the defroster duct (2) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/DUCTS-

DEFROSTER - INSTALLATION).

9. Install the passenger side air bag (1) (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER AIRBAG - INSTAL-

LATION).

10. Install the instrument panel speakers (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - INSTALLATION).

11. Install the radio and reinforcement bracket (Refer to 8 - ELECTRICAL/AUDIO/RADIO - INSTALLATION).

12. Install the instrument cluster (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - INSTALLATION).

13. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

DUCT-INSTRUMENT PANEL DEMISTER

REMOVAL

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage.

1. Remove the instrument panel and place it on a workbench (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL ASSEMBLY - REMOVAL).

2. Remove the instrument cluster (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - REMOVAL).

3. Remove the radio and reinforcement bracket (Refer to 8 - ELECTRICAL/AUDIO/RADIO - REMOVAL).

4. Remove the instrument panel speakers (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - REMOVAL).

HB

DISTRIBUTION - FRONT

24 - 387

5. Remove the passenger side air bag (1) (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER AIRBAG -

REMOVAL).

6. Remove the defroster duct (2) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/

DUCTS-DEFROSTER - REMOVAL).

7. Remove the demister air outlets (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/OUT-

LETS-AIR - REMOVAL).

8. Remove the instrument panel top cover (3) (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL

TOP COVER - REMOVAL).

9. Remove the park brake release handle assembly from the instrument panel.

10. Remove the instrument panel reinforcement (4).

11. Remove the passenger side demister outlet duct (5).

12. Remove the passenger side demister duct (6).

13. Remove the instrument panel ducts (7) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION -

FRONT/DUCTS-INSTRUMENT PANEL - REMOVAL).

14. Remove the driver side demister duct (8).

INSTALLATION

1. Install the driver side demister duct (8).

2. Install the instrument panel ducts (7)

3. Install the passenger side demister duct (6).

4. Install the passenger side demister outlet duct (5).

5. Install the instrument panel reinforcement (4).

6. Install the park brake release handle assembly.

7. Install the instrument panel top cover (3) (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL TOP

COVER - INSTALLATION).

24 - 388

DISTRIBUTION - FRONT
