8. Install the demister air outlets (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/OUT-

LETS-AIR - INSTALLATION)..

9. Install the defroster duct (2) (Refer to 24 - HEATING & AIR CONDITIONING/DISTRIBUTION - FRONT/DUCTS-

DEFROSTER - INSTALLATION).

10. Install the passenger side air bag (1) (Refer to 8 - ELECTRICAL/RESTRAINTS/PASSENGER AIRBAG -

INSTALLATION).

11. Install the instrument panel speakers (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - INSTALLATION).

12. Install the radio and reinforcement bracket (Refer to 8 - ELECTRICAL/AUDIO/RADIO - INSTALLATION).

13. Install the instrument cluster (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - INSTALLATION).

14. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

HOUSING-HVAC

DESCRIPTION

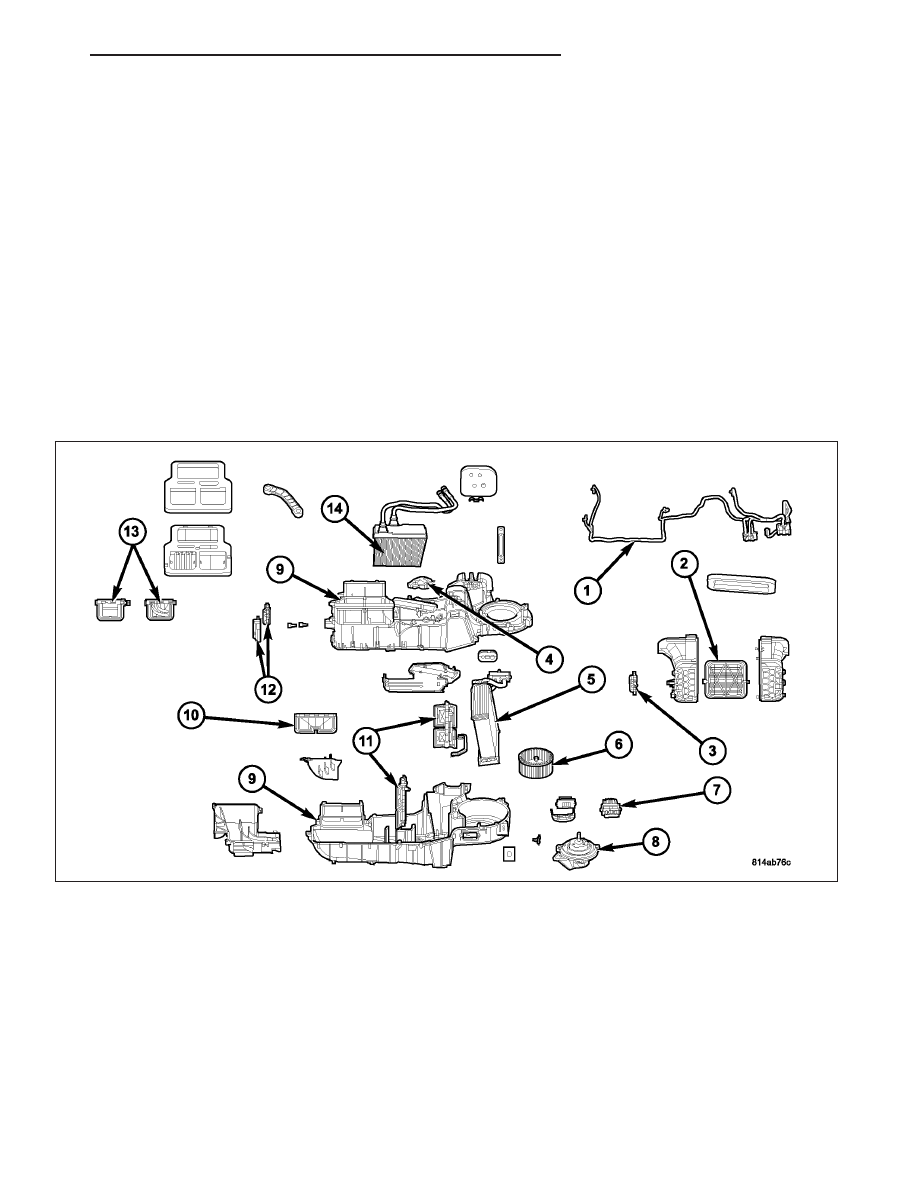

All models are equipped with a common HVAC housing (9) that combines A/C and heating capabilities into a single
unit mounted within the passenger compartment. The heating-A/C system is a blend-air type system. The blend-air
doors (11) control the amount of conditioned air that is allowed to flow through, or around, the heater core (14). The
A/C system is designed for the use of a non-CFC, R-134a refrigerant and uses an A/C evaporator (5) to cool and
dehumidify the incoming air prior to blending it with the heated air. A temperature control determines the discharge
air temperature by operating the blend door actuator (4) , which moves the blend-air doors. This allows an almost
immediate control of the output air temperature of the system. The mode door actuators (12) operates the mode-air
doors (10 and 13) which direct the flow of the conditioned air out the various air outlets, depending on the mode
selected. The recirculation door actuator (3) operates the recirculation-air door (2) which closes off the fresh air
intake and recirculates the air already inside the vehicle. The electric actuators are connected to the vehicle elec-
trical system by the HVAC wire harness (1). The blower motor (8) controls the velocity of air flowing through the
HVAC housing by spinning the blower wheel (6) within the HVAC housing at the selected speed by use of the
blower motor resistor block or power model (7), depending on application.

HB

DISTRIBUTION - FRONT

24 - 389

The front HVAC housing must be removed from the vehicle and disassembled for service of the A/C evaporator,
recirculation-air door, mode-air doors, blend-air doors and linkage.

REMOVAL

WARNING: Refer to the applicable warnings and cautions for this system before performing the following
operation (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - FRONT - WARNINGS) and (Refer to 24
- HEATING & AIR CONDITIONING/PLUMBING - FRONT - CAUTIONS). Failure to follow the warnings and cau-
tions could result in possible personal injury or death.

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

NOTE: The front HVAC housing must be removed from the vehicle and disassembled for service of the A/C
evaporator, recirculation-air door, mode-air doors, blend-air doors and linkage.

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING - FRONT - STANDARD PROCEDURE
- REFRIGERANT SYSTEM RECOVERY).

2. Drain the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - COOL-
ING SYSTEM DRAIN).

3. Disconnect and isolate the negative battery cable.

4. Disconnect the liquid line and suction line from the

expansion valve and install plugs or caps over the
fittings and expansion valve ports (Refer to 24 -
HEATING & AIR CONDITIONING/PLUMBING -
FRONT/LINE-A/C LIQUID - REMOVAL).

5. Disconnect the heater hoses from the heater core

tubes and install plugs or caps over the heater core
tube openings.

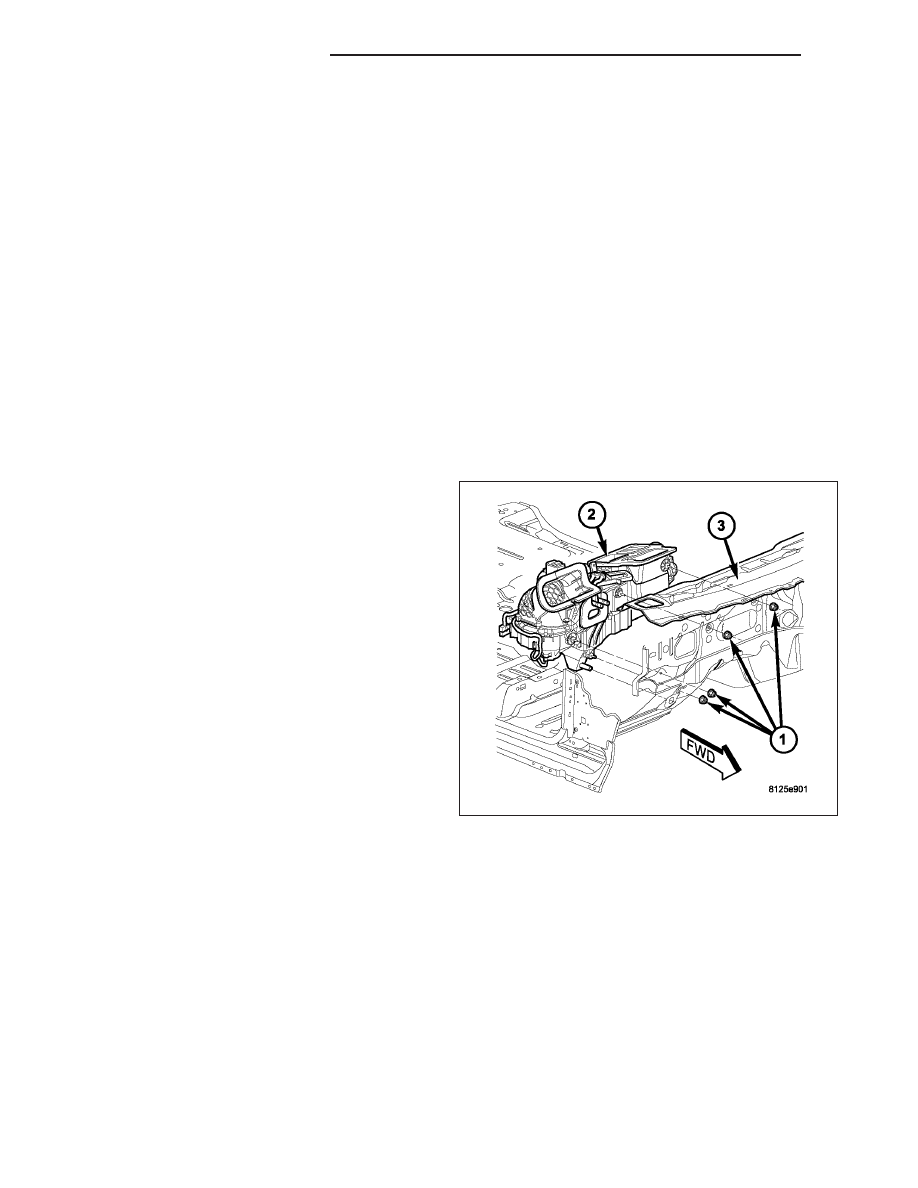

6. Remove the four nuts (1) that secure the HVAC

housing (2) to the engine compartment side of the
dash panel (3).

24 - 390

DISTRIBUTION - FRONT

HB

7. Remove the instrument panel from the passenger

compartment (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

8. Disconnect the intermediate floor distribution duct

from the front floor distribution duct.

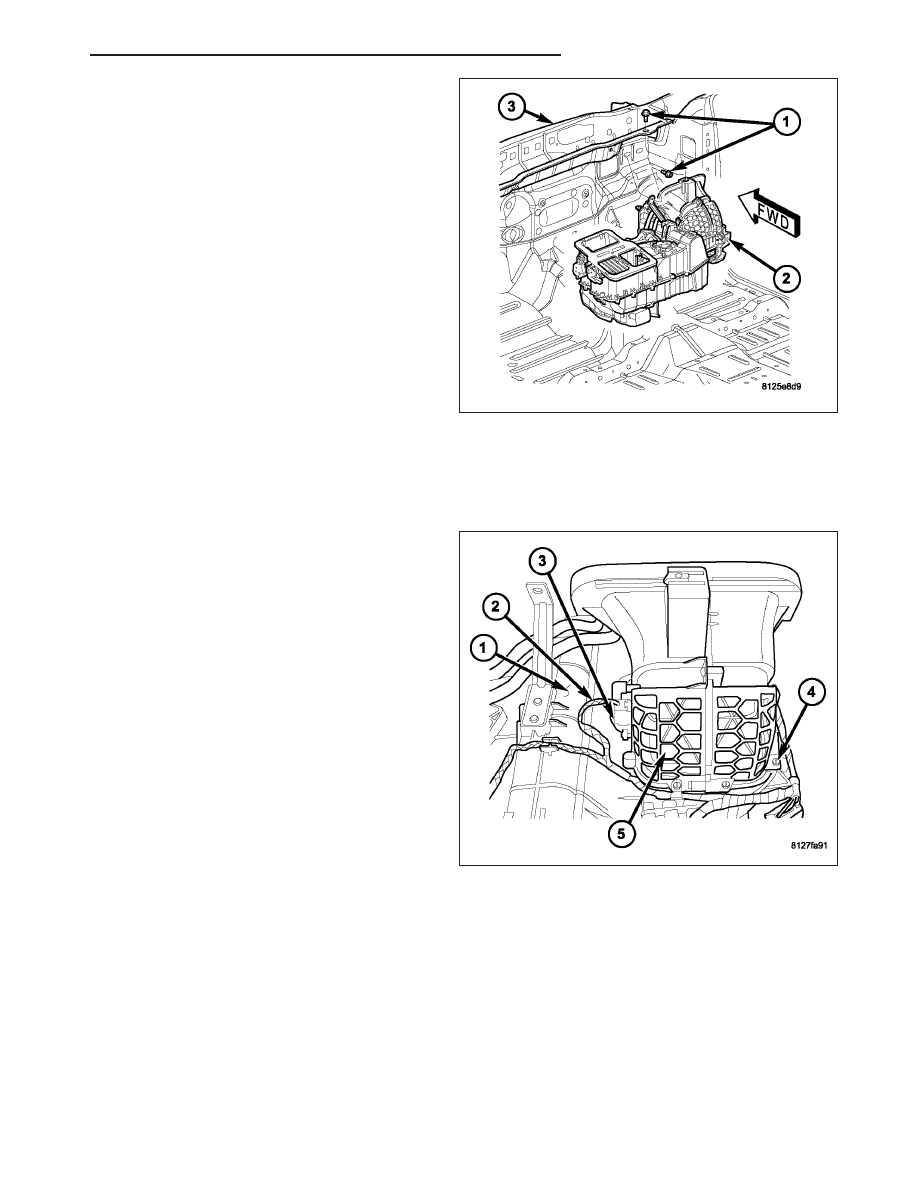

9. Remove the two bolts (1) that secure the HVAC

housing (2) to the passenger compartment side of
the dash panel (3).

10. Pull the HVAC housing rearward so that the

mounting studs and condensate drain tube clear
the dash panel and remove the front HVAC hous-
ing from the passenger compartment.

DISASSEMBLY

NOTE: The front HVAC housing must be removed from the vehicle and disassembled for service of the A/C
evaporator, recirculation-air door, mode-air doors, blend-air doors and linkage.

1. Remove the front HVAC housing (1) and place it on

a workbench (Refer to 24 - HEATING & AIR CON-
DITIONING/DISTRIBUTION - FRONT/HOUSING-
HVAC - REMOVAL).

2. Disconnect the HVAC wire harness (2) from the

recirculation door actuator (3).

3. Remove the screws (4) that secure the air inlet

housing (5) to the HVAC housing.

4. Remove the air inlet housing from the HVAC hous-

ing.

5. If required, remove the recirculation door actuator

from the air inlet housing (Refer to 24 - HEATING
& AIR CONDITIONING/CONTROLS - FRONT/AC-
TUATOR-RECIRCULATION DOOR - REMOVAL).

HB

DISTRIBUTION - FRONT

24 - 391

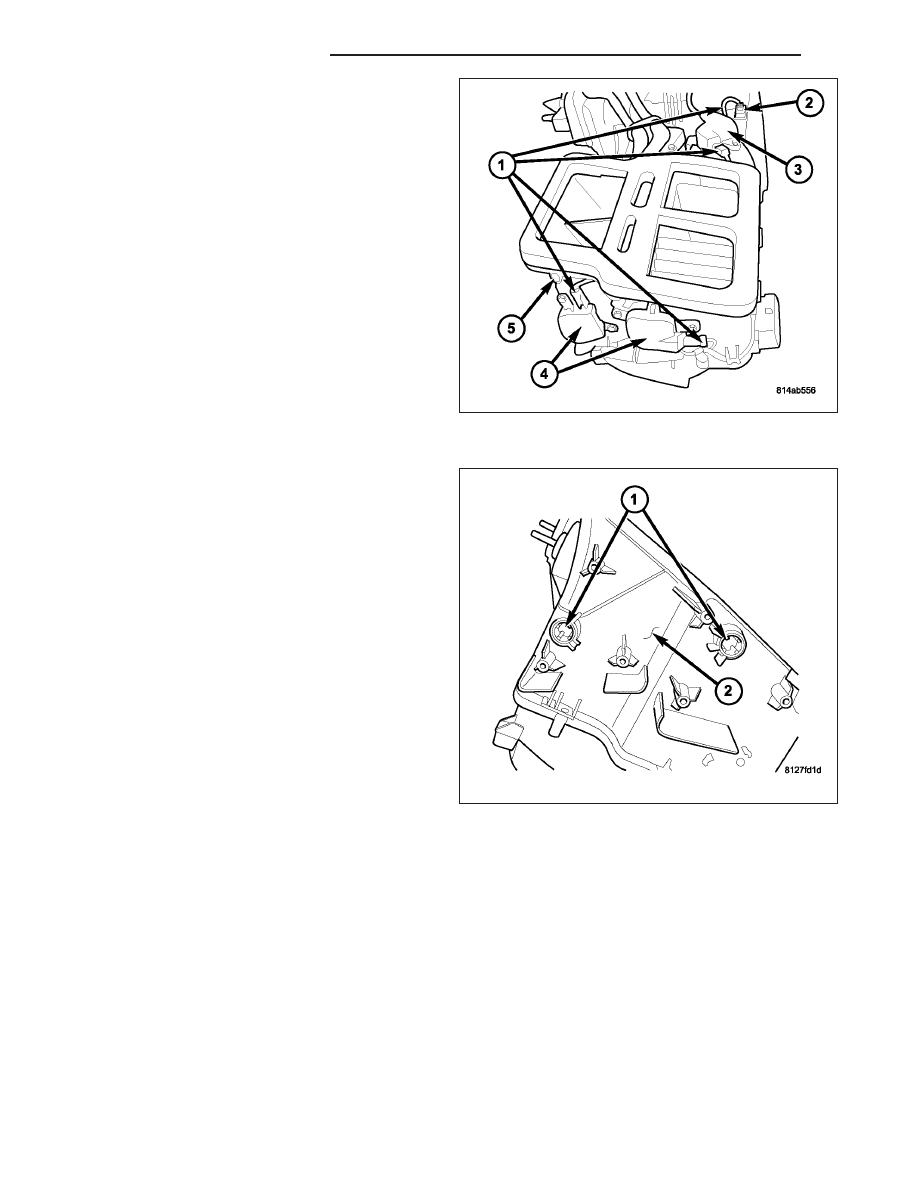

6. Disconnect the HVAC wire harness (1) from the

evaporator temperature senseor (2 ), blend door
actuator (3) and the two mode door actuators (4).

7. Remove the the evaporator temperature sensor

from the top of the HVAC housing (5).

8. Remove the blend door actuator and the mode

door actuators from the HVAC housing (Refer to 24
- HEATING & AIR CONDITIONING/CONTROLS -
FRONT/ACTUATOR-BLEND DOOR - REMOVAL)
and (Refer to 24 - HEATING & AIR CONDITION-
ING/CONTROLS

-

FRONT/ACTUATOR-MODE

DOOR - REMOVAL).

9. Remove the two actuator couplers (1) from the left

end of the HVAC housing (2).
