B1067–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

2.

CHECK (C808) COMMON DOOR DRIVER 3 CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

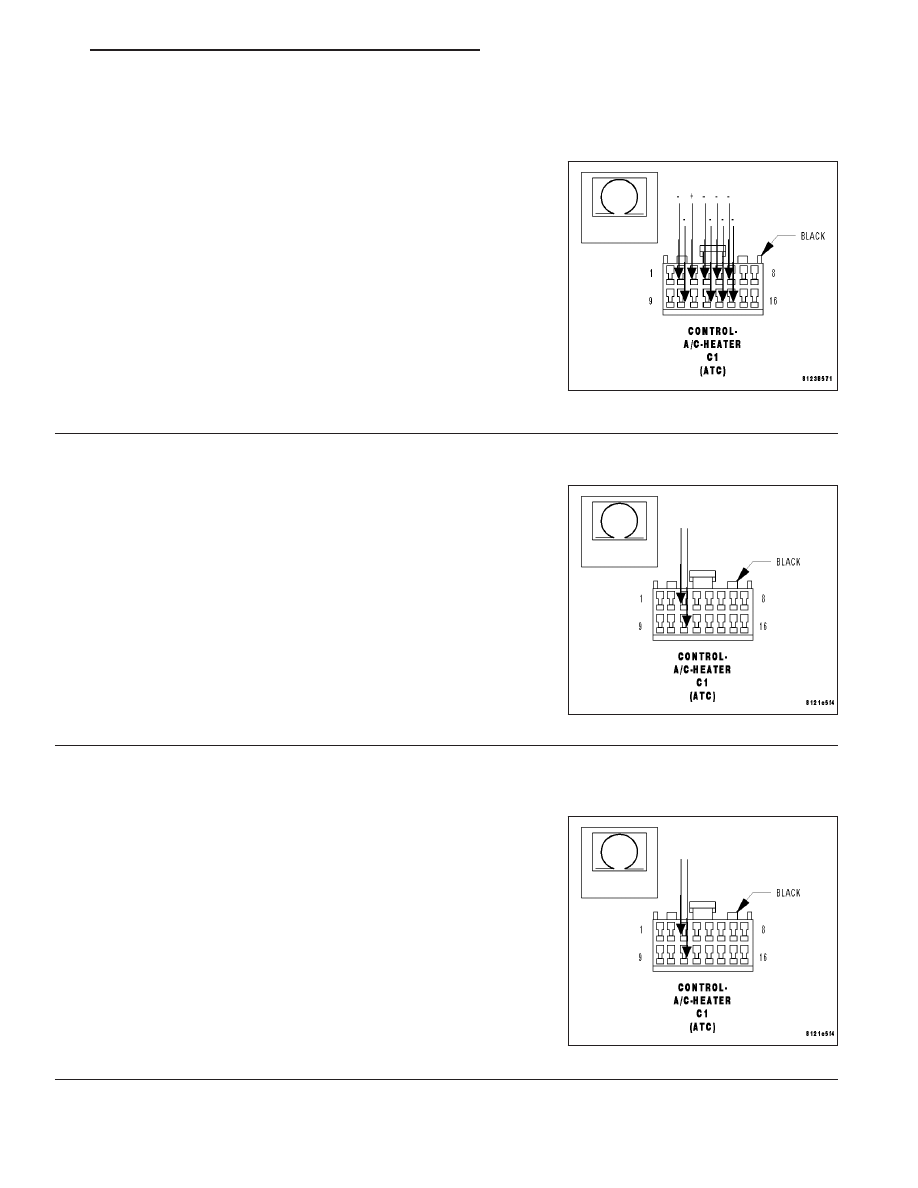

Measure the resistance between the (C808) Common Door Driver 3
circuit and the (C54) Rear Blend Door Driver circuit, the (C32) Recir-
culation Door Driver circuit, the (C34) Common Door Driver 1 circuit,
the (C154) Rear Common Door Driver circuit, the (C53) Rear Mode
Door Driver circuit, the (C807) Common Door Driver 2 circuit, the
(C29) Mode Door 1 Driver circuit, and the (C61) Front Blend Door
Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C808) Common
Door Driver 3 circuit and any of the other door driver circuits?

Yes

>> Repair the circuits with a resistance below 10k ohms for a

short to the (C808) Common Door Driver 3 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

4.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO (C808) COMMON DOOR DRIVER 3
CIRCUIT

Disconnect the Mode Door 2 (Floor to Defrost) Actuator harness con-
nector.

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C801) Mode Door 2 Driver circuit for a short to

the (C808) Common Door Driver 3 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 2 (Floor to Defrost) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 277

B1067–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B1067–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT
LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 278

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1068–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT HIGH (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 279

B1068–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT HIGH (ATC) (CONTINUED)

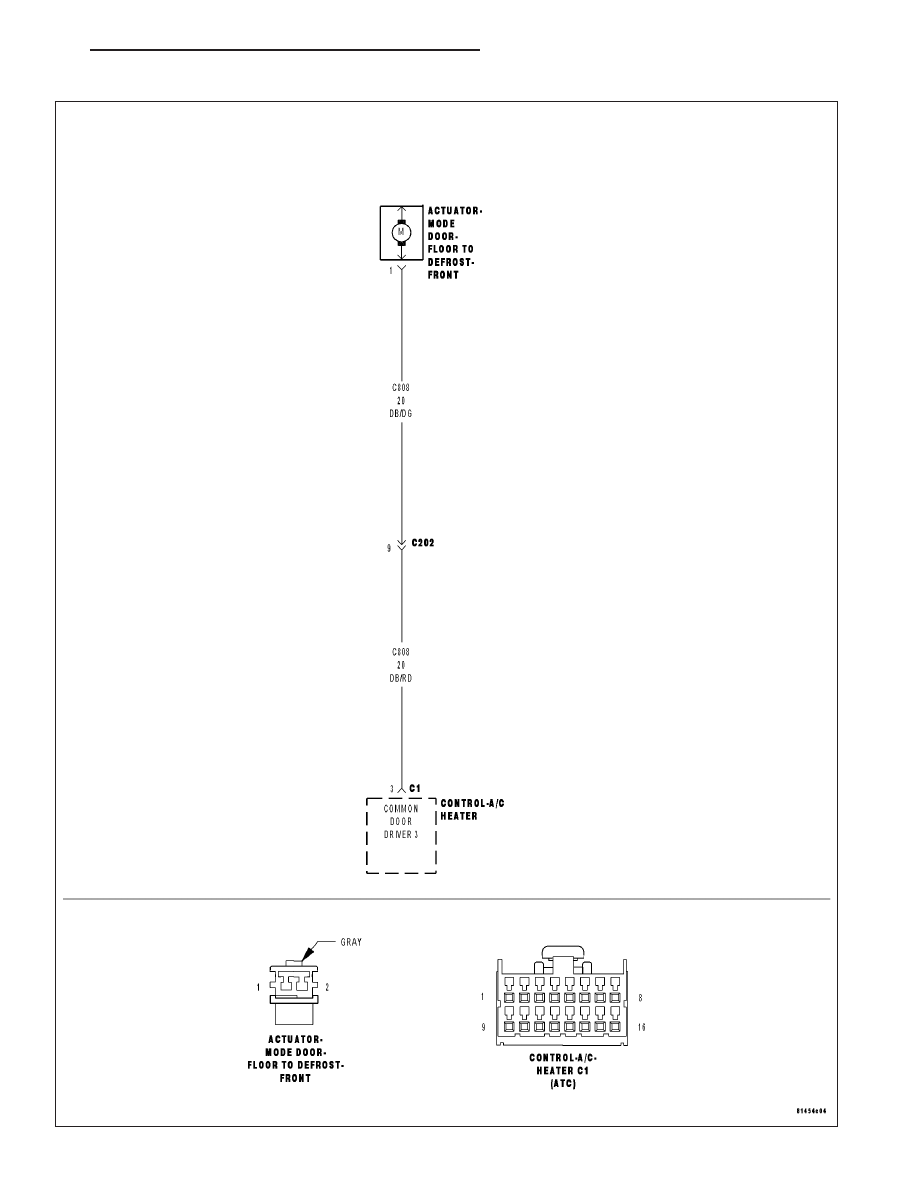

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C808) Common Door Driver 3 circuit is shorted to voltage.

Possible Causes

(C808) COMMON DOOR DRIVER 3 CIRCUIT SHORTED TO VOLTAGE

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver
circuit and the (C808) Common Door Driver 3 circuit. The Mode Door 2 (Floor to Defrost) Actuator does not share
the (C808) Common Door Driver 3 circuit with any other actuator. However, the Mode Door 2 (Floor to Defrost)
Actuator, the Rear Mode Door Actuator, and the Rear Blend Door Actuator share a driver inside the A/C Heater
Control. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending upon
the type of short, its location, and the direction the actuator is moving when the short is present.

Diagnostic Test

1.

CHECK (C808) COMMON DOOR DRIVER 3 CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C808) Common Door Driver 3 circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C808) Common Door Driver 3 circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

24 - 280

HVAC - ELECTRICAL DIAGNOSTICS

HB
