B1064–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT HIGH (ATC) (CONTINUED)

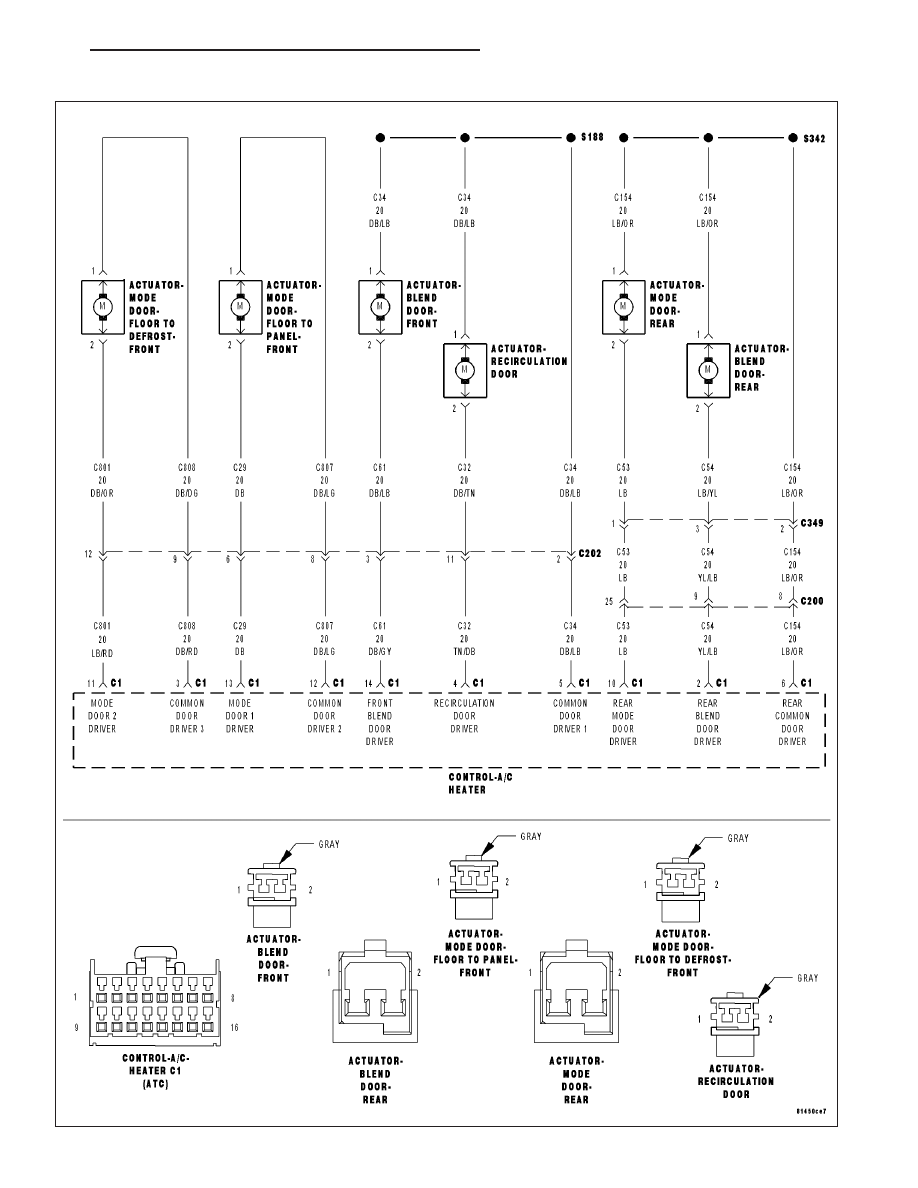

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C807) Common Door Driver 2 circuit is shorted to voltage.

Possible Causes

(C807) COMMON DOOR DRIVER 2 CIRCUIT SHORTED TO VOLTAGE

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator via the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit. The Mode Door 1 (Floor to Panel) Actuator does not share the
(C807) Common Door Driver 2 circuit or its driver inside the A/C Heater Control with any other actuator.

Diagnostic Test

1.

CHECK (C807) COMMON DOOR DRIVER 2 CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C807) Common Door Driver 2 circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C807) Common Door Driver 2 circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 273

B1064–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT HIGH (ATC) (CONTINUED)

2.

RUN THE ACTUATOR DTC DETECTION TEST

Turn the ignition off.

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B1064–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT
HIGH?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 274

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1067–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT LOW (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 275

B1067–CLIMATE CONTROL MOTOR(S) COMMON 3 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C808) Common Door Driver 3 circuit is shorted to ground.

Possible Causes

(C808) COMMON DOOR DRIVER 3 CIRCUIT SHORTED TO GROUND

(C808) COMMON DOOR DRIVER 3 CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver
circuit and the (C808) Common Door Driver 3 circuit. The Mode Door 2 (Floor to Defrost) Actuator does not share
the (C808) Common Door Driver 3 circuit with any other actuator. However, the Mode Door 2 (Floor to Defrost)
Actuator, the Rear Mode Door Actuator, and the Rear Blend Door Actuator share a driver inside the A/C Heater
Control. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending upon
the type of short, its location, and the direction the actuator is moving when the short is present.

Diagnostic Test

1.

CHECK (C808) COMMON DOOR DRIVER 3 CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C808) Common Door Driver 3 circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C808) Common Door Driver 3 circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2
