B1063–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

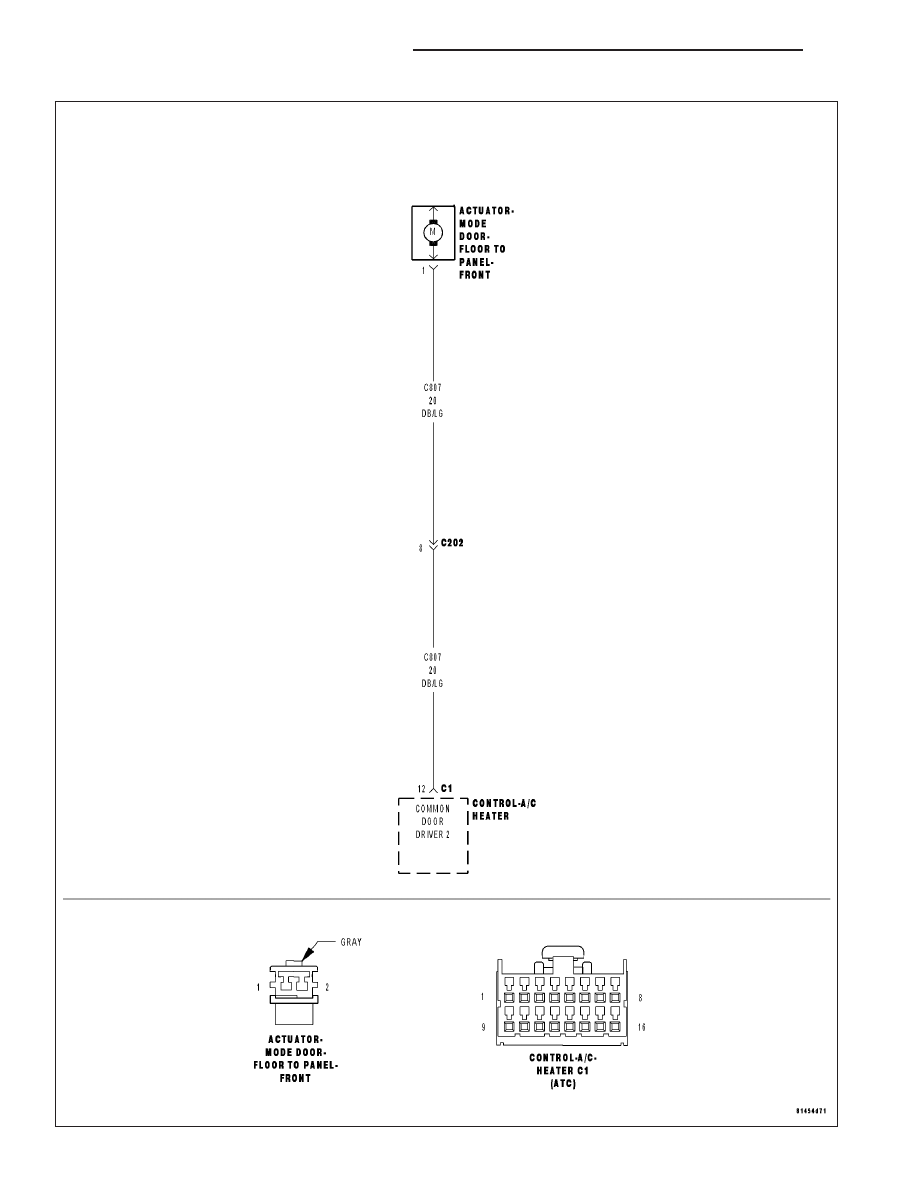

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C807) Common Door Driver 2 circuit is shorted to ground.

Possible Causes

(C807) COMMON DOOR DRIVER 2 CIRCUIT SHORTED TO GROUND

(C807) COMMON DOOR DRIVER 2 CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator via the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit. The Mode Door 1 (Floor to Panel) Actuator does not share the
(C807) Common Door Driver 2 circuit or its driver inside the A/C Heater Control with any other actuator.

Diagnostic Test

1.

CHECK (C807) COMMON DOOR DRIVER 2 CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

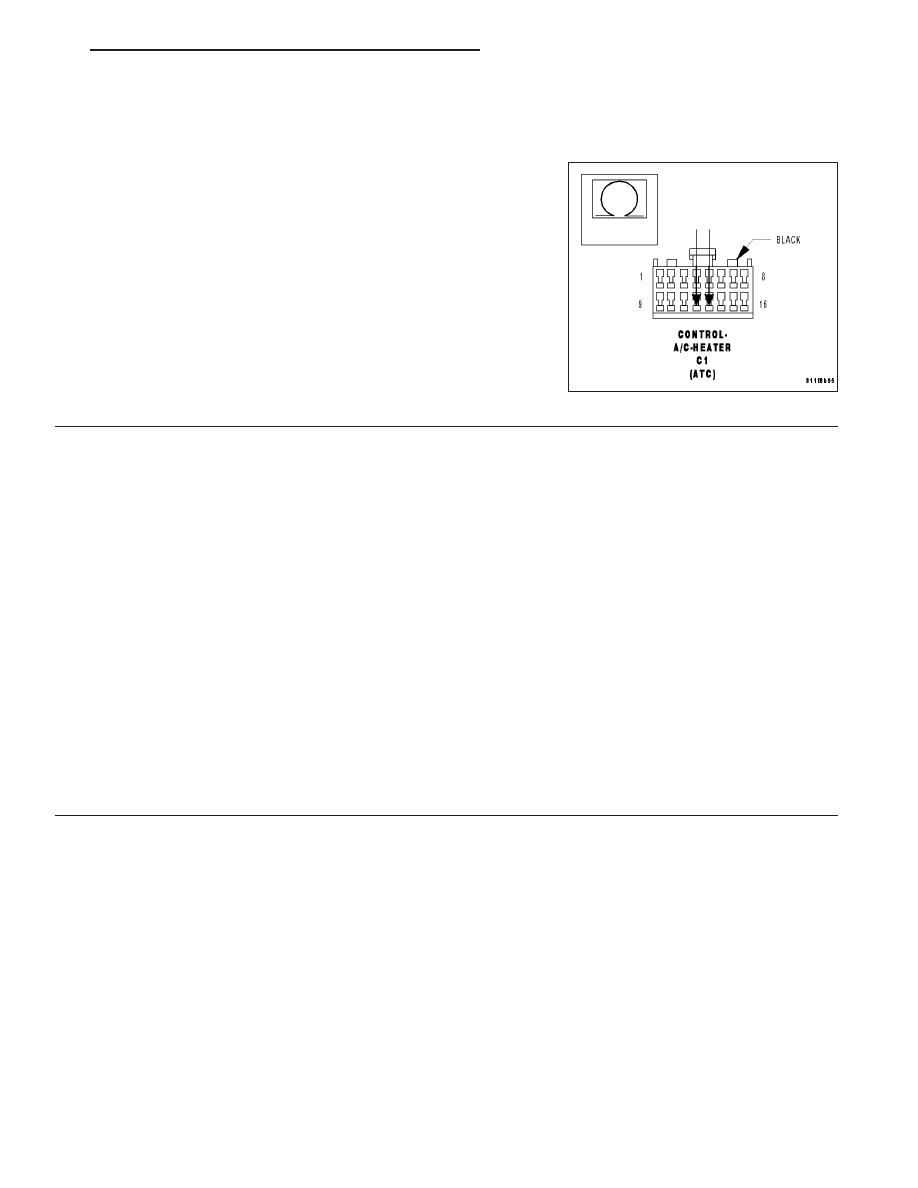

Measure the resistance of the (C807) Common Door Driver 2 circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C807) Common Door Driver 2 circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 269

B1063–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

2.

CHECK (C807) COMMON DOOR DRIVER 2 CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

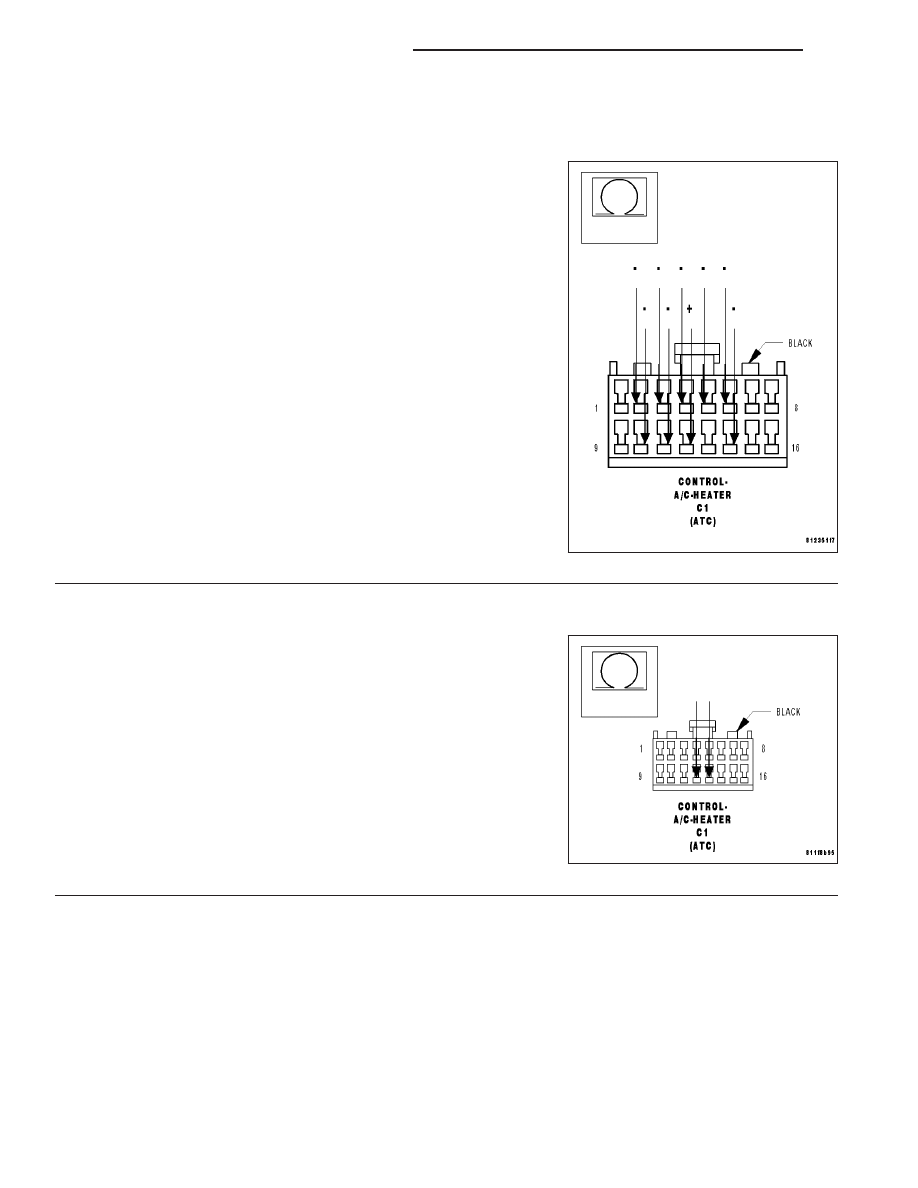

Measure the resistance between the (C807) Common Door Driver 2
circuit and the (C54) Rear Blend Door Driver circuit, the (C808) Com-
mon Door Driver 3 circuit, the (C32) Recirculation Door Driver circuit,
the (C34) Common Door Driver 1 circuit, the (C154) Rear Common
Door Driver circuit, the (C53) Rear Mode Door Driver circuit, the
(C801) Mode Door 2 Driver circuit, and the (C61) Front Blend Door
Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C807) Common
Door Driver 2 circuit and any of the other door driver circuits?

Yes

>> Repair the circuits with a resistance below 10k ohms for a

short to the (C807) Common Door Driver 2 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

24 - 270

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1063–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

4.

CHECK (C29) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO (C807) COMMON DOOR DRIVER 2
CIRCUIT

Disconnect the Mode Door 1 (Floor to Panel) Actuator harness con-
nector.

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C29) Mode Door 1 Driver Circuit for a short to

the (C807) Common Door Driver 2 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 1 (Floor to Panel) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B1063–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT
LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 271

B1064–CLIMATE CONTROL MOTOR(S) COMMON 2 CONTROL CIRCUIT HIGH (ATC)
