B1043–PANEL MODE DOOR 1 CONTROL CIRCUIT OPEN (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 181

B1043–PANEL MODE DOOR 1 CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

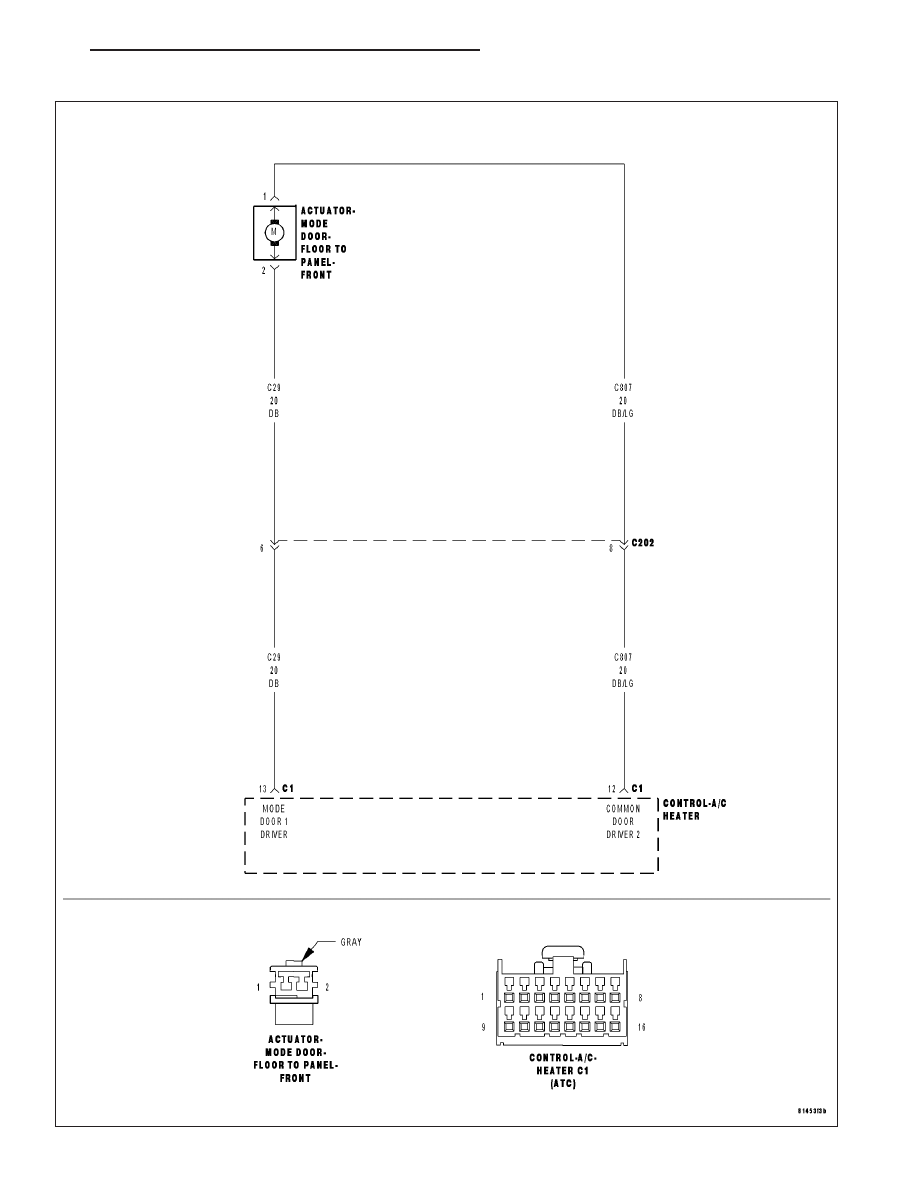

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If Mode Door 1 (Floor to Panel) Actuator’s electrical circuit is open. This DTC has a maturing time of 5 sec-
onds and a de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay in
memory for 100 ignition cycles.

Possible Causes

(C29) MODE DOOR 1 DRIVER CIRCUIT OPEN

(C807) COMMON DOOR DRIVER 2 CIRCUIT OPEN

MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator via the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit. The Mode Door 1 (Floor to Panel) Actuator does not share the
(C807) Common Door Driver 2 circuit or its driver inside the A/C Heater Control with any other actuator.

NOTE: DTC B1043 must be active for the results of this test to be valid. Do not perform this test if DTC
B1043 is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). If present, diagnose and repair all Rear Blend and Rear Mode Door

Control Circuit/Performance DTCs first, then all other Control Circuit/Performance DTCs next. Refer to
the Table of Contents in this Section for a complete list of all HVAC related symptoms.

No

>> Go To 2

24 - 182

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1043–PANEL MODE DOOR 1 CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

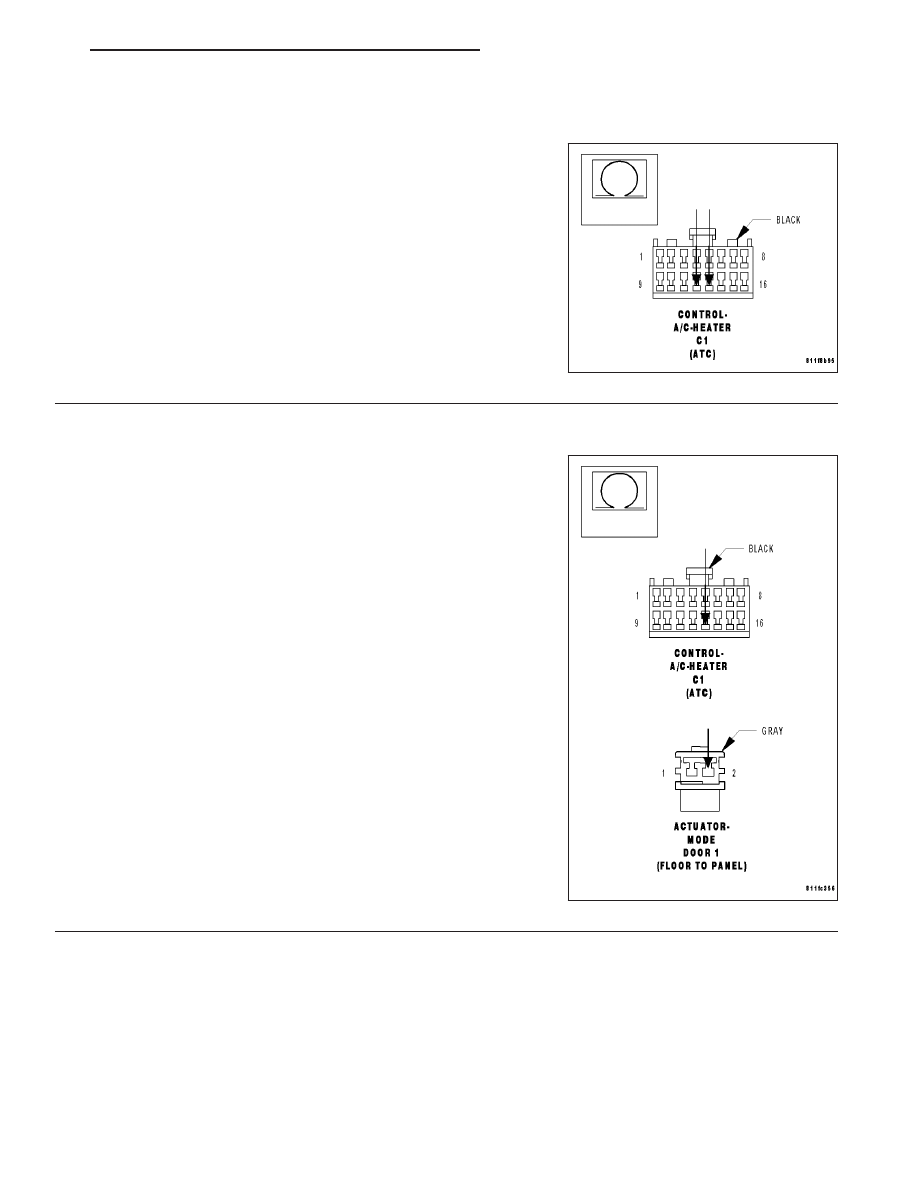

2.

CHECK MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C807) Common Door Driver 2 circuit in the A/C Heater Con-
trol C1 harness connector.

Is the resistance above 70 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

CHECK (C29) MODE DOOR 1 DRIVER CIRCUIT FOR AN OPEN

Disconnect the Mode Door 1 (Floor to Panel) Actuator harness con-
nector.

Measure the resistance of the (C29) Mode Door 1 Driver circuit
between the A/C Heater Control C1 harness connector and the Mode
Door 1 (Floor to Panel) Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C29) Mode Door 1 Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 183

B1043–PANEL MODE DOOR 1 CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

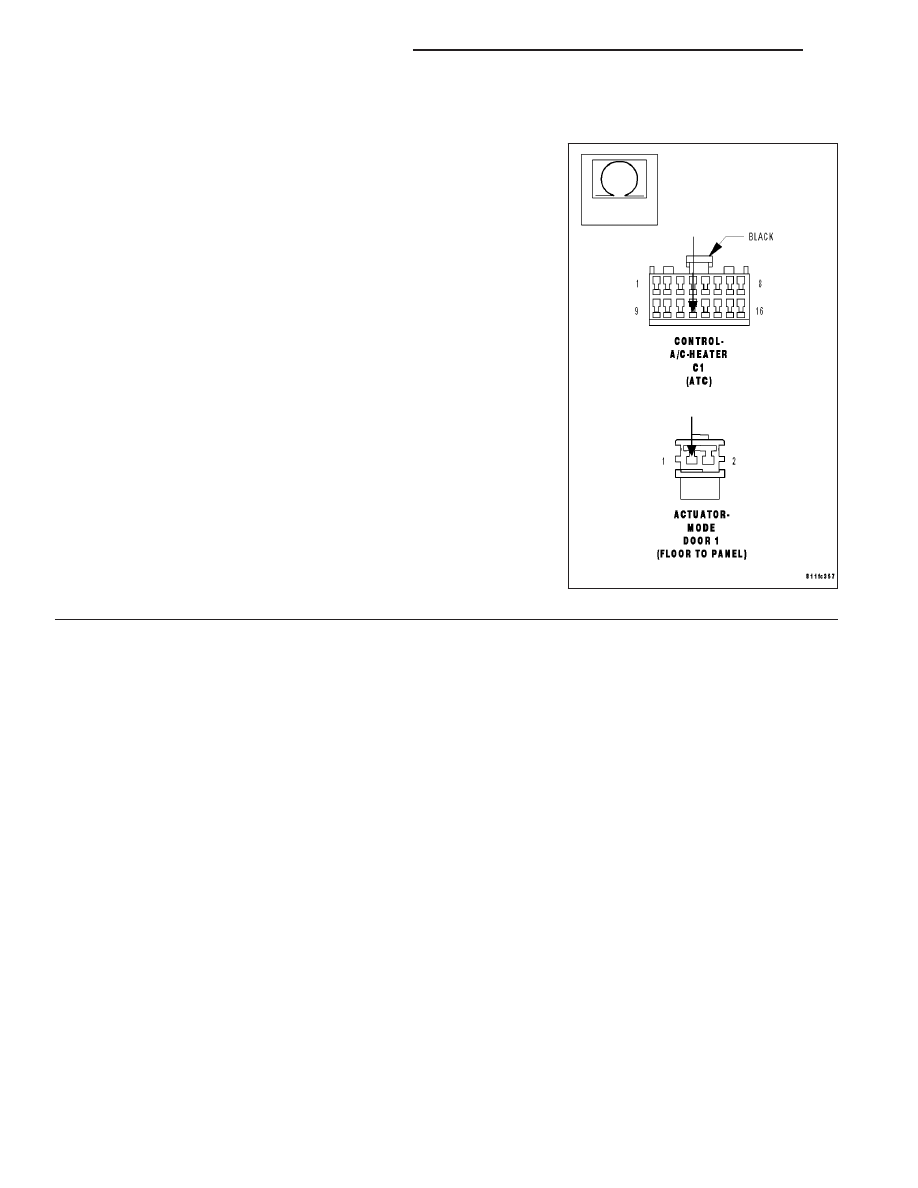

4.

CHECK (C807) COMMON DOOR DRIVER 2 CIRCUIT FOR AN OPEN

Measure the resistance of the (C807) Common Door Driver 2 circuit
between the A/C Heater Control C1 harness connector and the Mode
Door 1 (Floor to Panel) Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Mode Door 1 (Floor to Panel) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (C807) Common Door Driver 2 circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.
