Dodge Durango (HB). Manual - part 1430

Without front hinges:

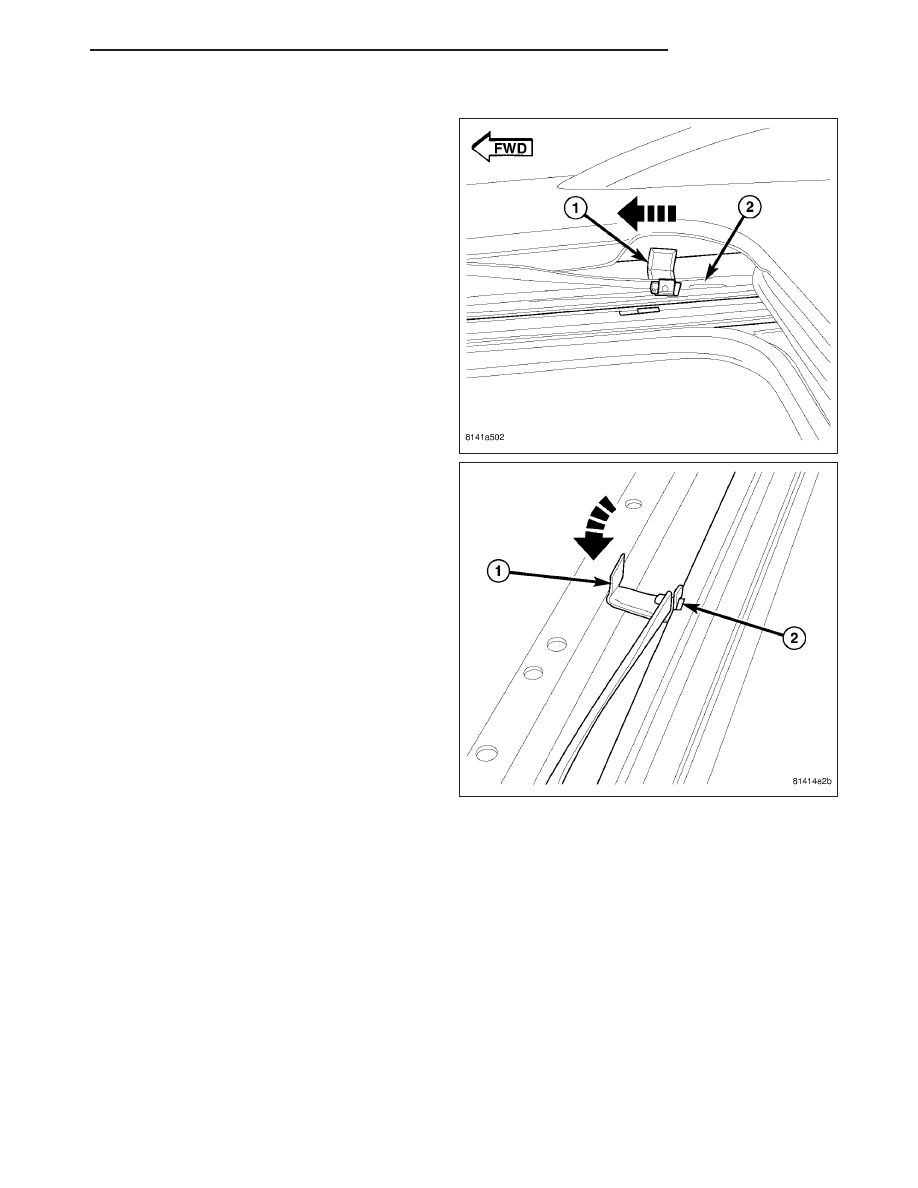

1. Position wind deflector assembly (1) into the roof

opening (2) and slide forward to the mounting point
in the u-frame.

2. Position the wind deflector hinges (1) into the

u-frame at the notch (2) and secure down into the
channel fully.*Right side hinge shown, left side sim-
ilar.

NOTE: Placing a small rolled up piece of paper or
equivalent, between the hinge and the sunroof
opening may aid installation of the wind deflector.

3. Position the front of the wind deflector over the

front hinges and seat down onto the retaining clips
fully.

HB

SUNROOF

23 - 233

TRIM LACE

REMOVAL

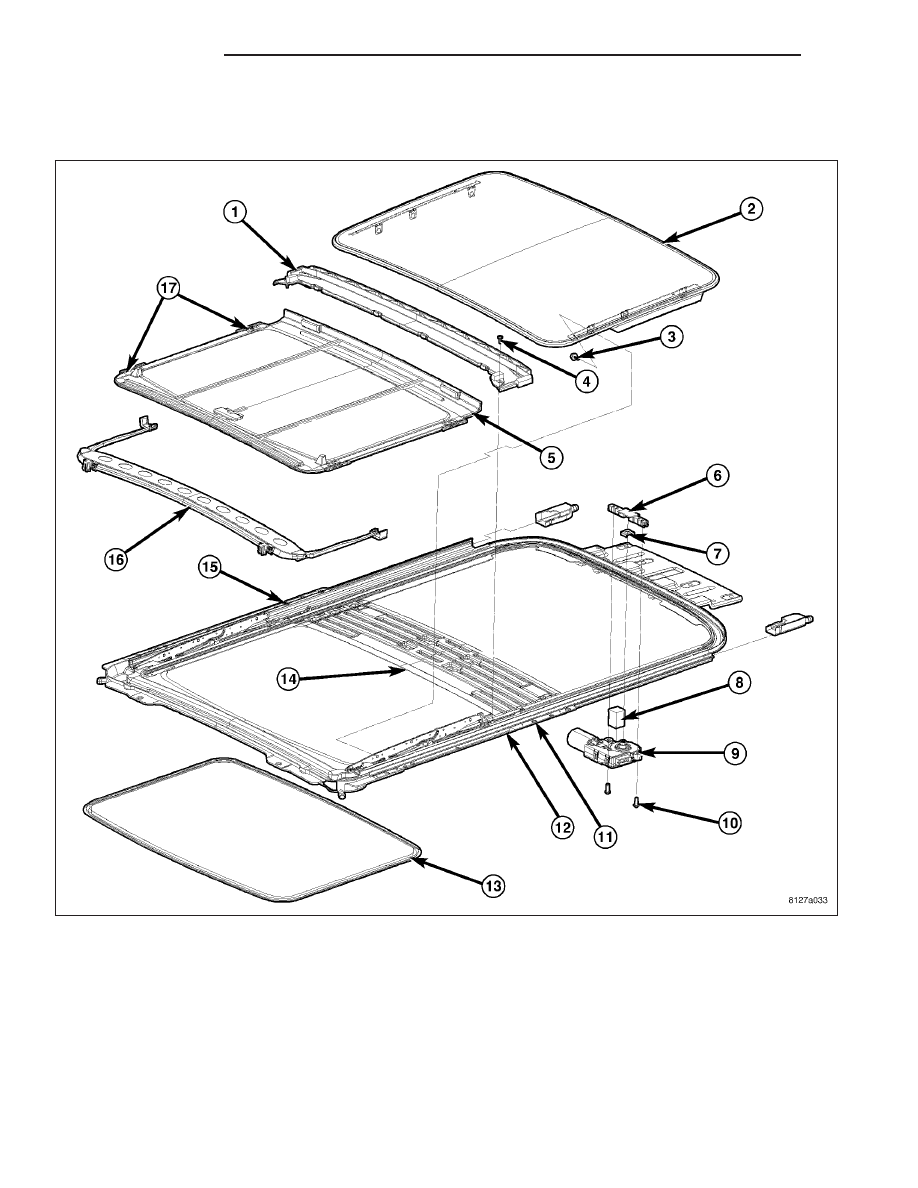

1. Remove trim lace (13) by holding one end of the trim lace at the butt joint and pulling horizontally into the open-

ing until lace is completely loose from the headliner/sunroof joint.

23 - 234

SUNROOF

HB

INSTALLATION

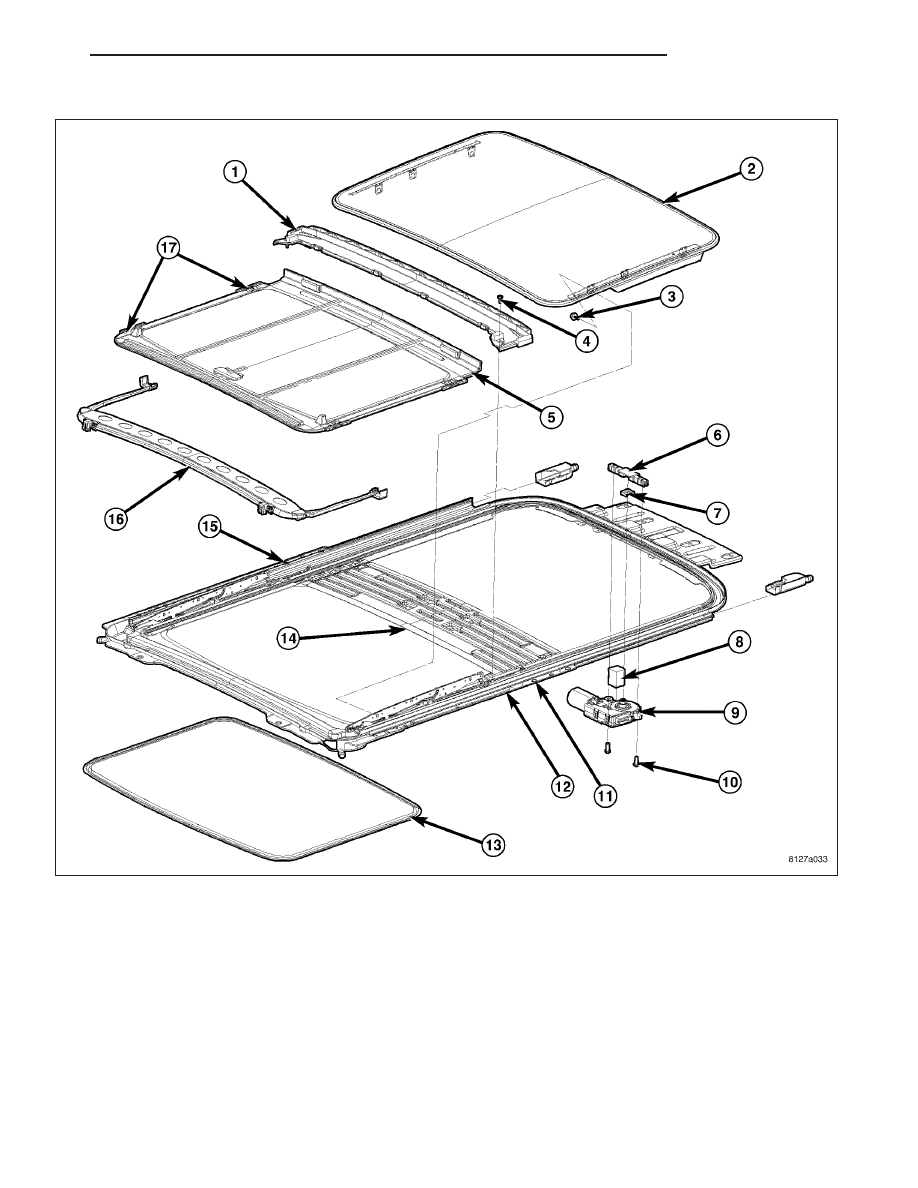

1. Place butt joint of trim lace into position starting at the rear of the opening at the butt joint notch (14) in the

u-frame.

2. Push lace into position.

3. Ensure that the corner radii is fully engage.

4. Once the original trim lace is attached to sunroof module using a trim stick C-4755 or equivalent, begin tucking

the headliner under the lip on the trim lace working all the way around the opening. When installing a new trim
lace, begin tucking the headliner under the lip as the tear cord is removed working all the way around the
opening.

HB

SUNROOF

23 - 235

WEATHERSTRIP/SEALS

TABLE OF CONTENTS

page

page

WEATHERSTRIP-FRONT DOOR GLASS RUN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 236

WEATHERSTRIP-FRONT DOOR BELT INNER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 236

WEATHERSTRIP-FRONT DOOR BELT OUTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 237

WEATHERSTRIP-REAR DOOR GLASS RUN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 237

WEATHERSTRIP-REAR DOOR BELT INNER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 237

WEATHERSTRIP-REAR DOOR BELT OUTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 238

WEATHERSTRIP-FRONT DOOR GLASS RUN

REMOVAL

1. Remove glass. (Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS - REMOVAL)

2. Pull the glass run weatherstrip and run channels from the window opening.

3. Pull the glass run weatherstrip from the run channels.

INSTALLATION

1. Install the glass run weatherstrip into the window opening and the run channels.

2. Install glass. (Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS - INSTALLATION)

WEATHERSTRIP-FRONT DOOR BELT INNER

REMOVAL

1. Remove trim panel. (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - REMOVAL)

2. Peel seal from door pinch weld.

INSTALLATION

1. Slide seal into position on door.

2. Install the trim panel. (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - INSTALLATION)

23 - 236

WEATHERSTRIP/SEALS

HB
