DEFLECTOR-WIND

REMOVAL

Including front hinges:

1. Fully open sunroof glass panel.

2. Remove sunroof assembly (1). (Refer to 23 -

BODY/SUNROOF/MODULE

ASSEMBLY

-

REMOVAL)

3. Depress the front deflector retaining tabs (2).

4. Using a small flat bladed tool (2) or equivalent,

release the both hinges (1) from the u-frame
track.*Right side hinge shown, left similiar.

HB

SUNROOF

23 - 229

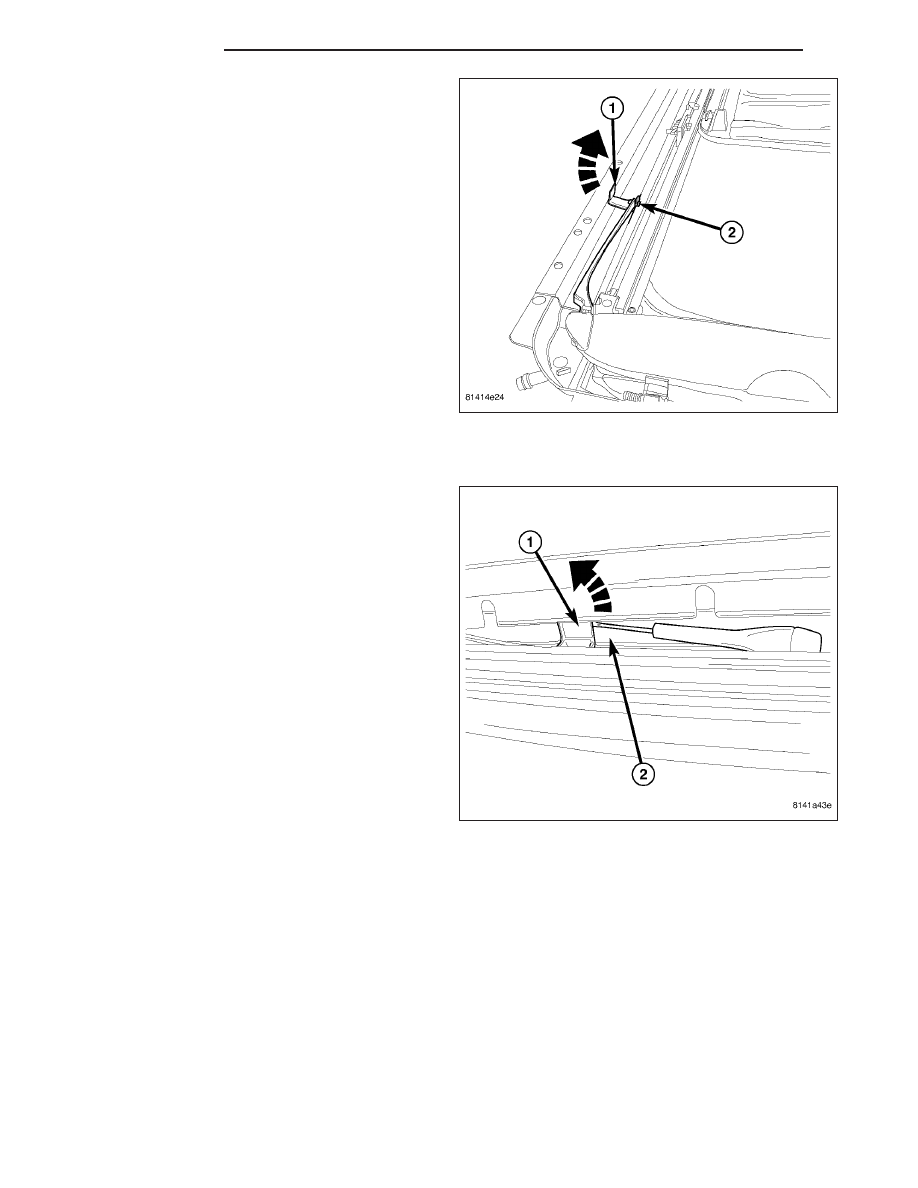

5. Rotate the hinge feet (1) up and out of the u-frame

(2) and remove wind deflector.*Right side hinge
shown, left similiar.

Without front hinges:

1. Using a small flat bladed tool (2) or equivalent,

release the both hinges (1) from the u-frame
track.*Right side hinge shown, left similiar.

23 - 230

SUNROOF

HB

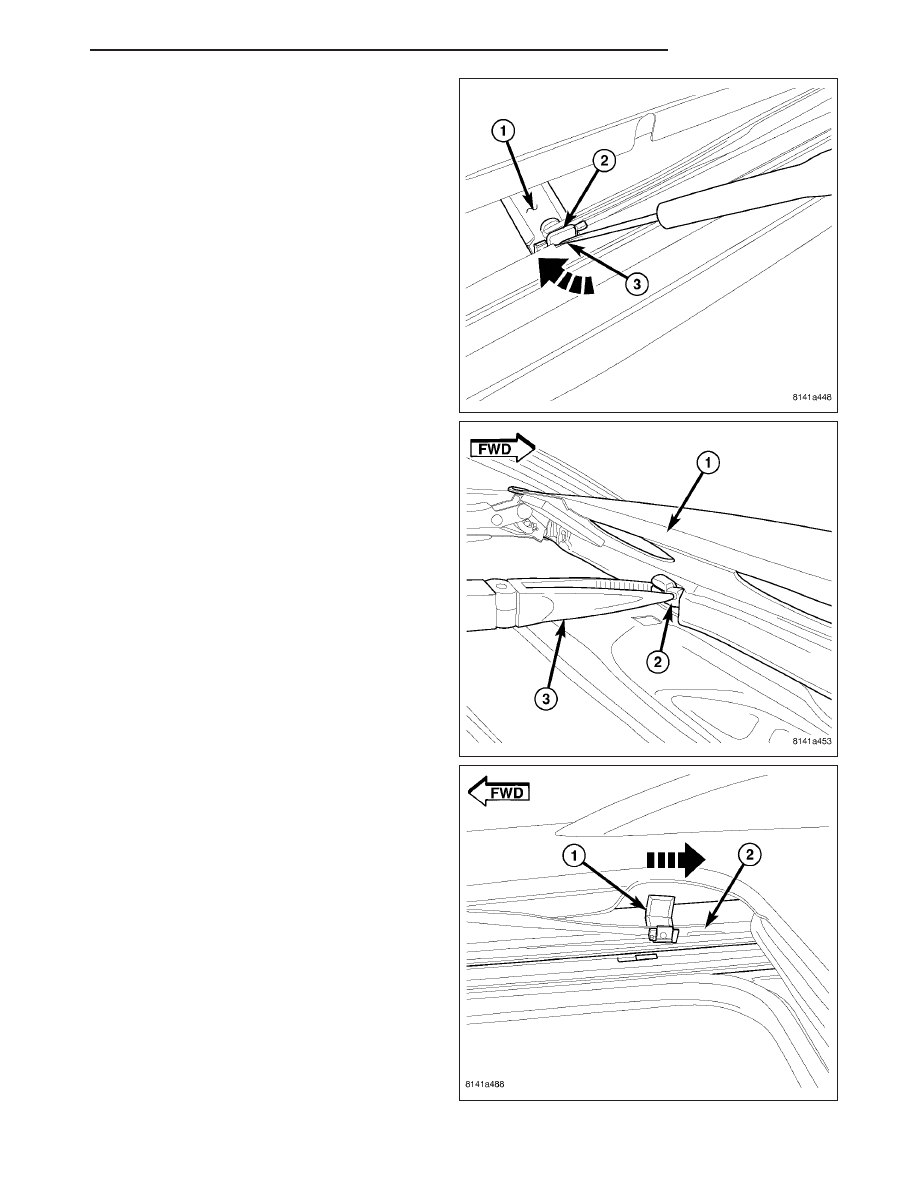

2. Using a small flat bladed tool or equivalent, release

the inner locking tab (2) portion of the hinges from
the u-frame tracks (3) and separate the hinges (1)
from the track.

NOTE: Placing a small rolled up piece of paper or
equivalent, between the hinge and the sunroof
opening may aid installation of the wind deflector.

3. Using needle-nose pliers (3) squeeze the retaining

tabs on the forward hinges (2) and separate the
wind deflector (1) from the hinges.

4. Slide the wind deflector assembly (1) rearward to

the back of the roof opening (2) and remove.

HB

SUNROOF

23 - 231

INSTALLATION

Including front hinges:

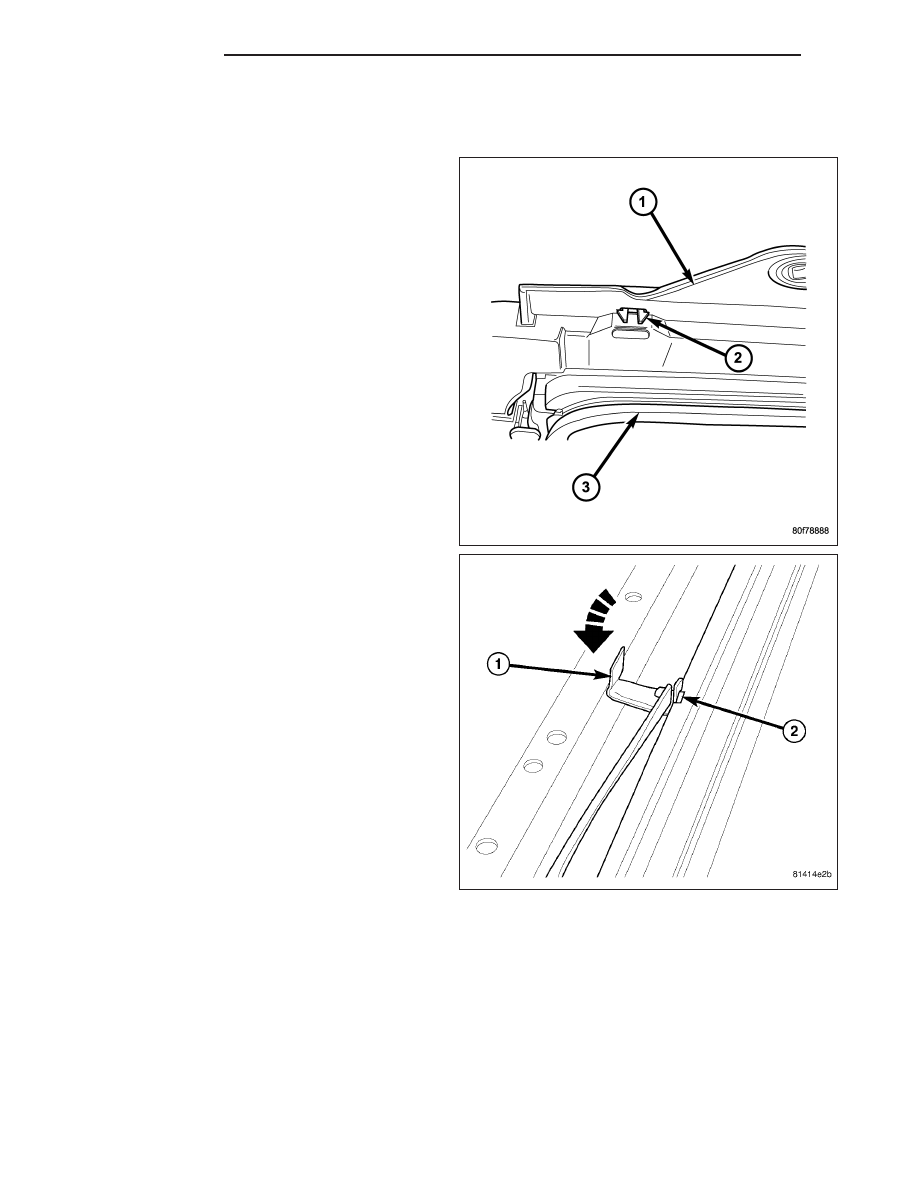

1. Position the spring arms down into the trough.

2. Place wind deflector arms in upward position

engage the wind deflector blade into the u-frame.

3. Seat the retaining clips (2) fully.

4. Position the wind deflector hinges (1) into the

u-frame at the notch (2) and secure down into the
channel fully.*Right side hinge shown, left side sim-
ilar.

5. Verify wind deflector operation.

6. Install the sun roof assembly (Refer to 23 - BODY/

SUNROOF/MODULE

ASSEMBLY

-

INSTALLATION).

23 - 232

SUNROOF

HB
