INSTALLATION

CAUTION: THE SUNROOF MOTOR MUST BE TIMED WITH THE SUNROOF ASSEMBLY. FAILURE TO DO SO
WILL RESULT IN IMPROPER SUNROOF OPERATION AND POSSIBLE LEAKAGE OR DAMAGE TO THE
ASSEMBLY.

1. Assure proper sunroof motor timing before installation (Refer to 23 - BODY/SUNROOF/DRIVE MOTOR -

ADJUSTMENTS).

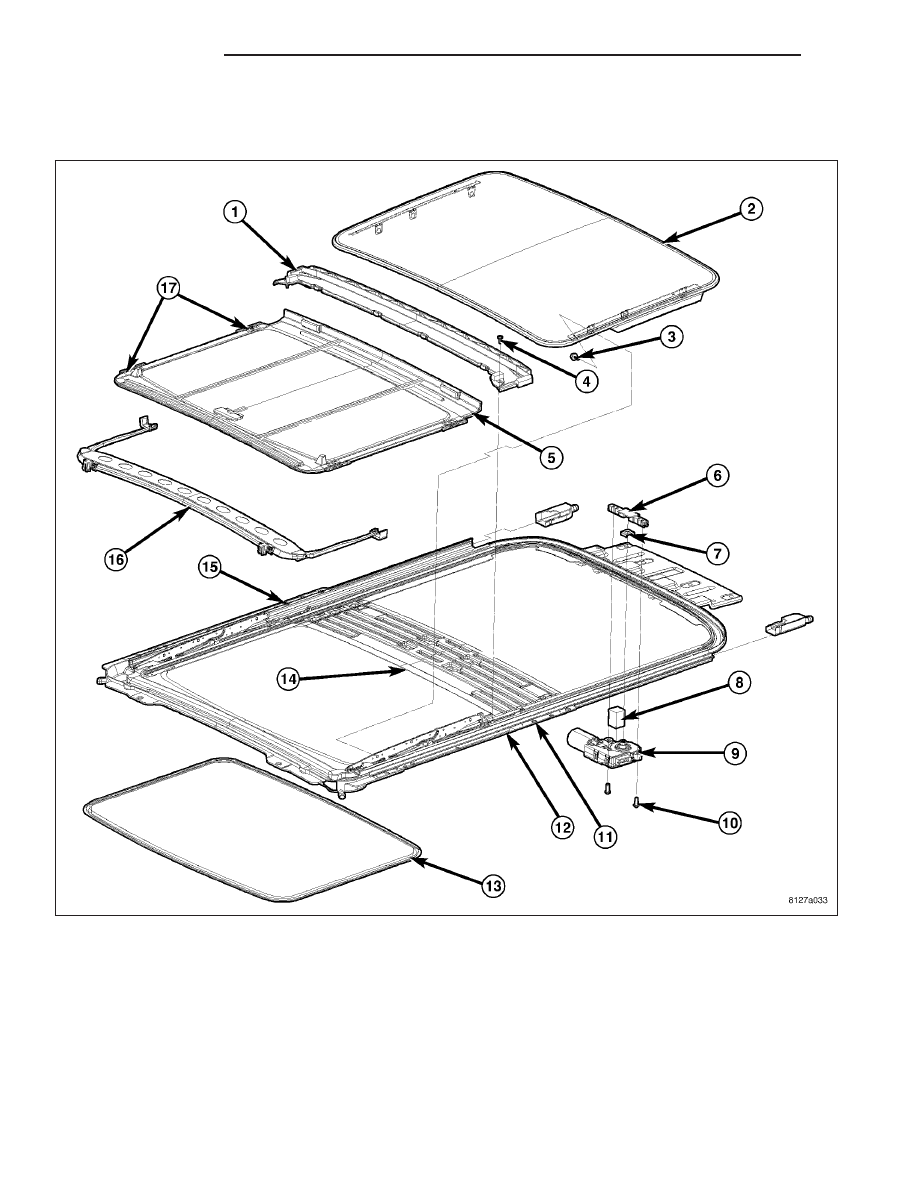

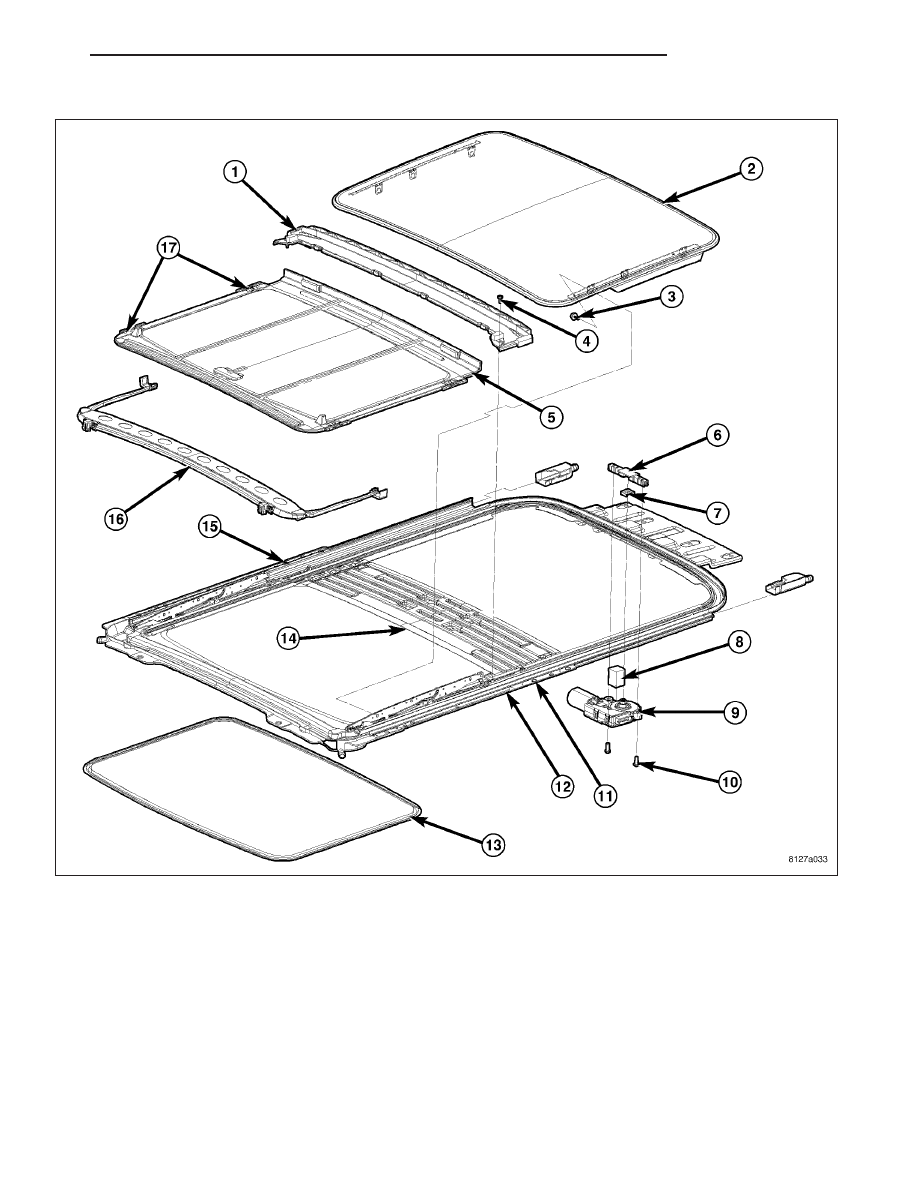

2. Position the sunroof motor (9) to the sunroof assembly, install the retaining screws (10) and tighten to 4 N·m (40

in. lbs.).

3. Connect the timed sunroof assembly to a power source and initialize. (Refer to 23 - BODY/SUNROOF/DRIVE

MOTOR - STANDARD PROCEDURE - INITIALIZATION)

4. Assure proper operation before installing the sunroof assembly into the vehicle.

HB

SUNROOF

23 - 213

ADJUSTMENTS

ADJUSTMENT

CAUTION: There is no adjustment available for a
normally operating sunroof. This procedure is
used to set sunroof motor to sunroof assembly
timing before the motor is installed in the assem-
bly.

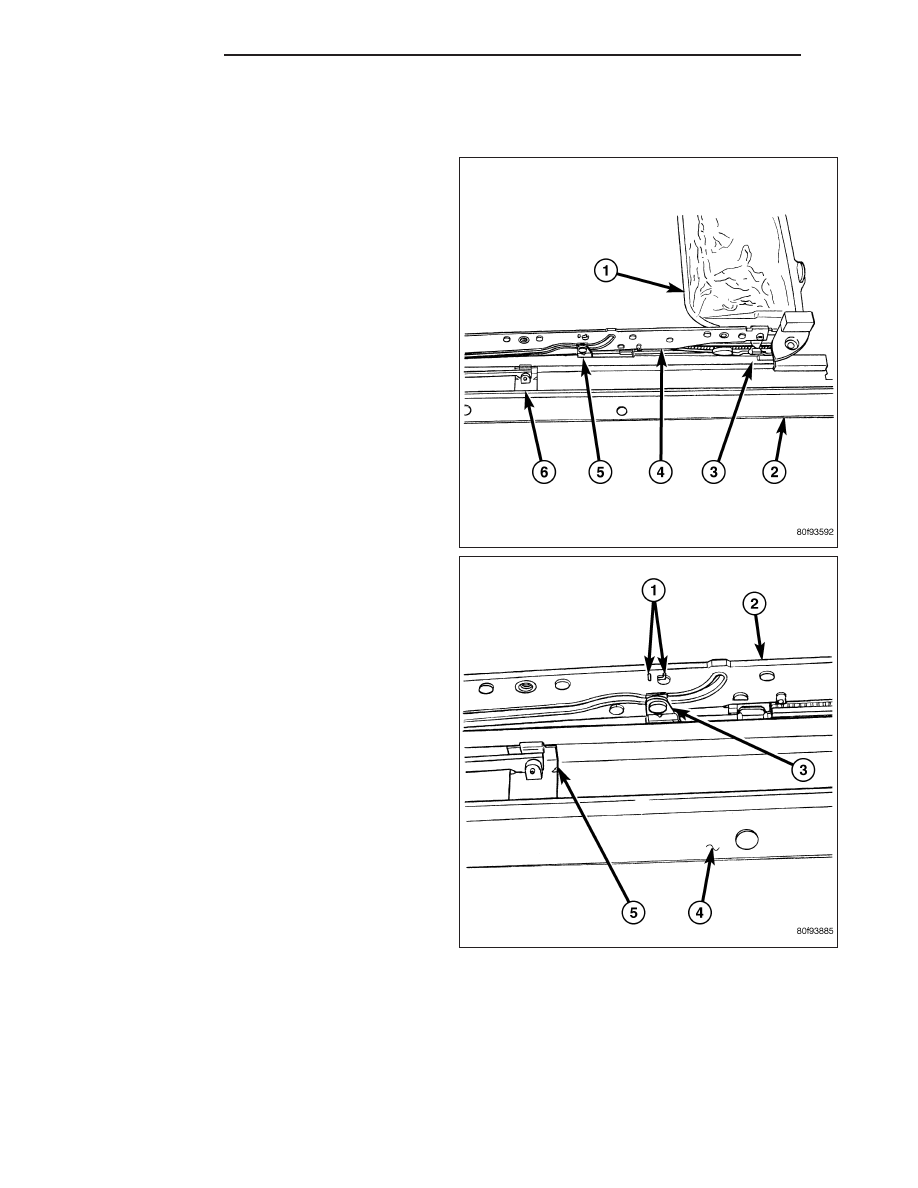

1. Manually push the sunroof guide assembly (4) to

the full forward position until it is locked into posi-
tion. This is verified by attempting to push the
guide assembly rearward.

NOTE: The guide rail (2) will be raised above the
U-frame assembly (4) when in the lock position.

2. Remove the sunroof glass (Refer to 23 - BODY/

SUNROOF/GLASS PANEL - REMOVAL).

3. Manually move the guide pivot (3) inside the guide

cam slot until it is centered between the etched
timing marks (1) on both rails on both the left hand
and right hand side rails.

23 - 214

SUNROOF

HB

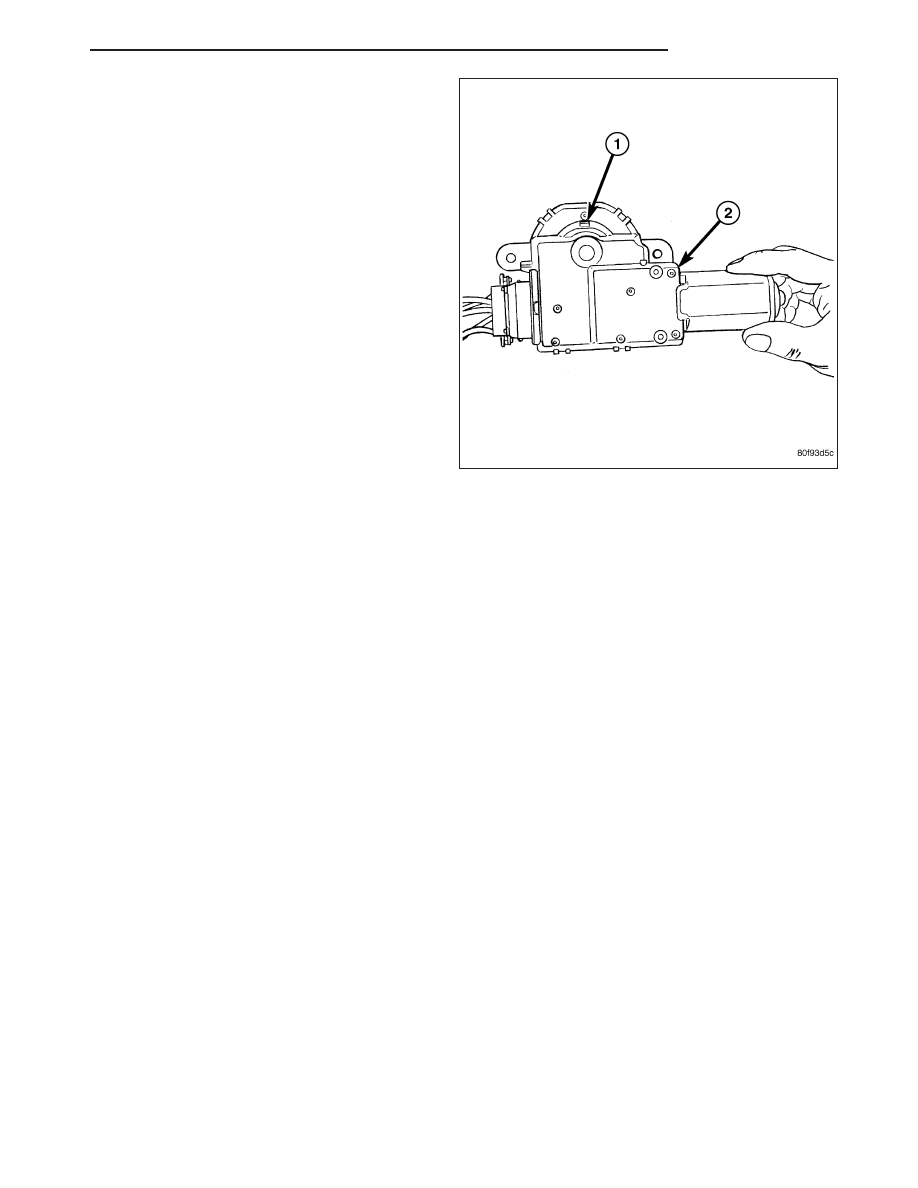

4. Verify that the white marking is visible in the new

motor window (1). If the mark is not visible, con-
nect a power source to the motor and cycle the
’close’ button until the motor is in the closed posi-
tion (indicated by the white mark in the window).

5. Install the sunroof motor and verify proper sunroof

operation (Refer to 23 - BODY/SUNROOF/DRIVE
MOTOR - INSTALLATION).

6. Install the sunroof glass, leaving the retaining bolts

loose.

7. Install the sunroof assembly into the vehicle (Refer

to 23 - BODY/SUNROOF/MODULE ASSEMBLY -
INSTALLATION).

8. Flush the sunroof glass into the vehicle roof open-

ing and check sunroof glass alignment (Refer to 23
-

BODY/SUNROOF/GLASS

PANEL

-

ADJUSTMENTS).

HB

SUNROOF

23 - 215

GLASS

REMOVAL

1. Move the glass panel (2) to the vent position.

2. Slide sunshade (5) rearward to the open position.

3. Remove the glass panel screws (3).

4. Lift off glass panel (2) and remove from vehicle.
