INSTALLATION

1. Position glass panel (2) on to mechanism lift arms.

2. Start the attaching screws (3).

3. Connect a 12v power supply and move the sunroof to the vent position then to the closed position.

4. Adjust sunroof glass (2) to fit flush with roof line (Refer to 23 - BODY/SUNROOF/GLASS PANEL - ADJUST-

MENTS).

5. Tighten the screws (3).

6. Verify sunroof operation and alignment.

HB

SUNROOF

23 - 217

ADJUSTMENTS

SUNROOF GLASS PANEL ADJUSTMENT

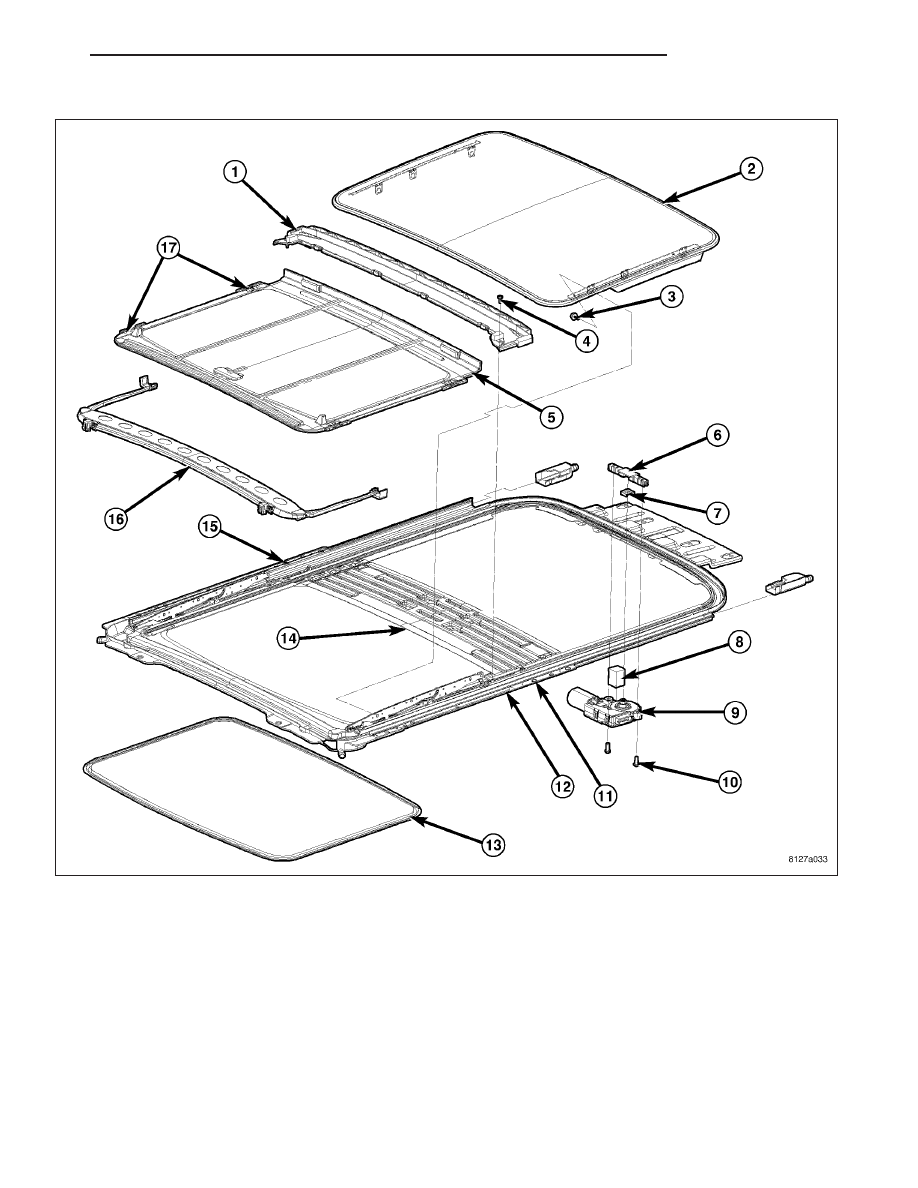

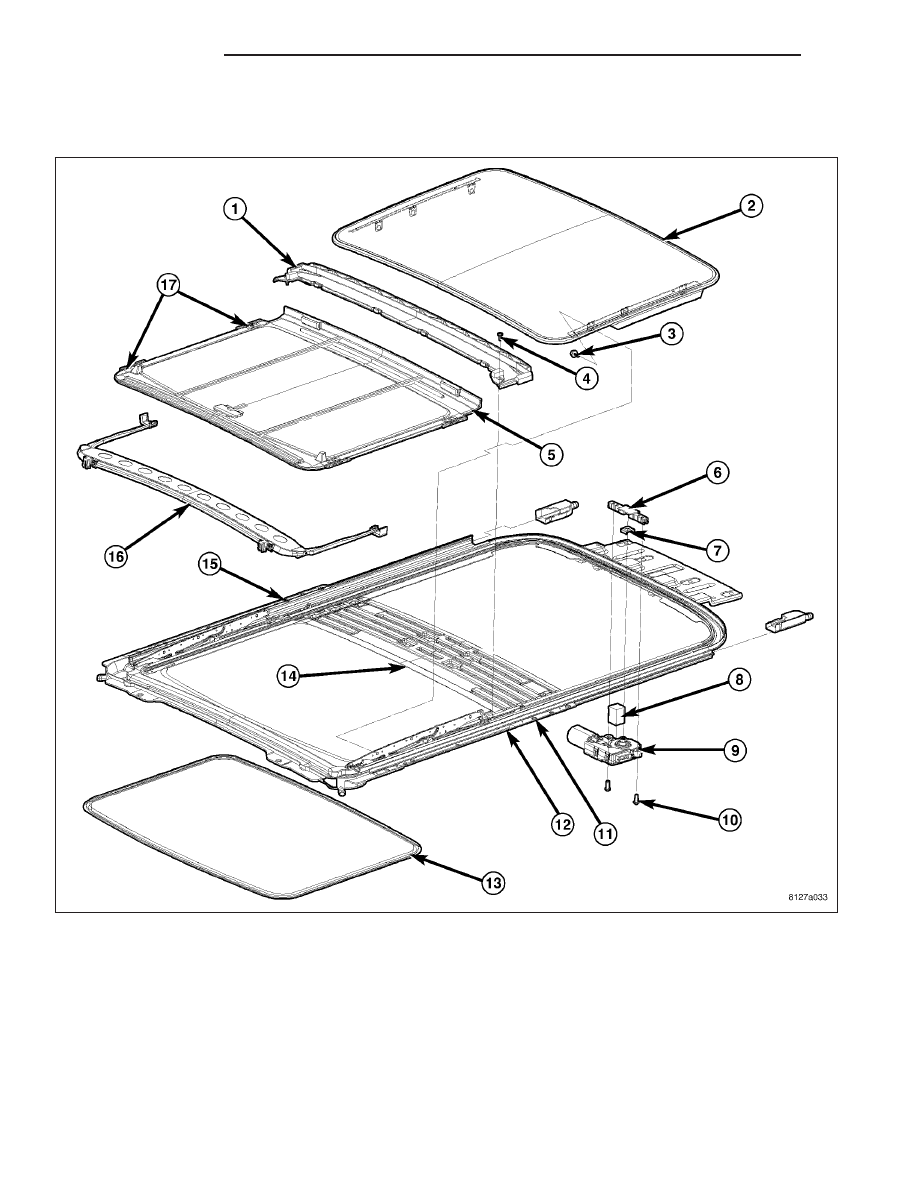

1. Move the sunshade (5) rearward to the open position.

2. Move the sunroof glass panel (2) to the fully closed position.

3. Loosen all glass attachment screws on both sides of the module such that the glass panel is adjustable in the

vertical and fore-aft directions.

4. Cycle the sunroof open, closed, vent and closed again.

23 - 218

SUNROOF

HB

5. Standing outside the vehicle (one side at a time

with one hand supporting the front corner of the
glass panel) lift the front glass panel corner (3) until
it is between flush and slightly under flush (0.00 to
- 1.75 mm) with the front roof corner (2). User your
free hand to snug up the glass bolt with sufficient
force (finger tight) that the weight of the glass
panel corner is supported. Repeat this process on
the other side of the vehicle.

6. Move to the rear of the sunroof glass panel. Stand-

ing outside of the vehicle (one side at a time with
one hand supporting the rear corner of the glass
panel) lift the rear glass panel corner (3) until it is
between flush and slightly over flush (0.00 to
+1.75mm) with the rear roof corner (2). Use your
free hand to snug up the glass bolt with sufficient
force (finger tight) that the weight of the glass
panel corner is supported. Repeat this process on
the other side of the vehicle.

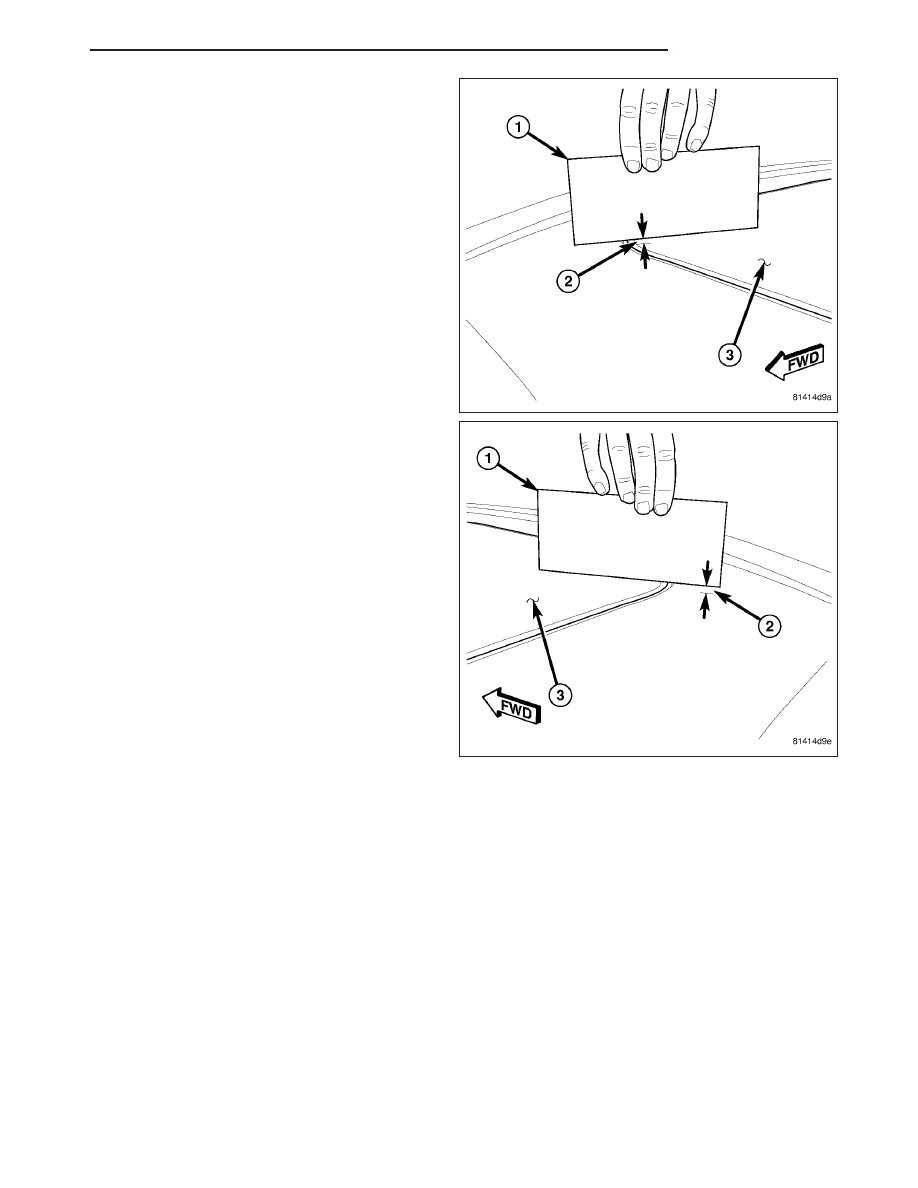

7. Check the flushness of the glass panel in the cor-

ners with a business card (1) (or other straight
edged tool that won’t scratch the glass or roof) held
at a 45 degree angle to the vehicle’s for/aft center-
line. The preferred glass panel placement for block-
age of wirer/air leaks is flush at all the corners. If
this is not possible, adjust the glass panel’s vertical
placement within the tolerance ranges described
above towards the flush position.

8. If the glass panel’s vertical position needs to be adjusted, loosen the bolt at the corner and make the necessary

adjustments. Tighten the bolt before moving onto the next corner.

9. Once the proper glass position has been achieved, tighten the six glass panel attaching screws to 3.5 N·m (31

in. lbs.).

10. Check for proper fit. If not OK, repeat glass panel adjustment.

HB

SUNROOF

23 - 219

ASSEMBLY-MODULE

REMOVAL

1. Move glass panel to the fully closed position.

2. Disconnect and isolate the battery negative cable.

3. Remove headliner (Refer to 23 - BODY/INTERIOR/

HEADLINER - REMOVAL).

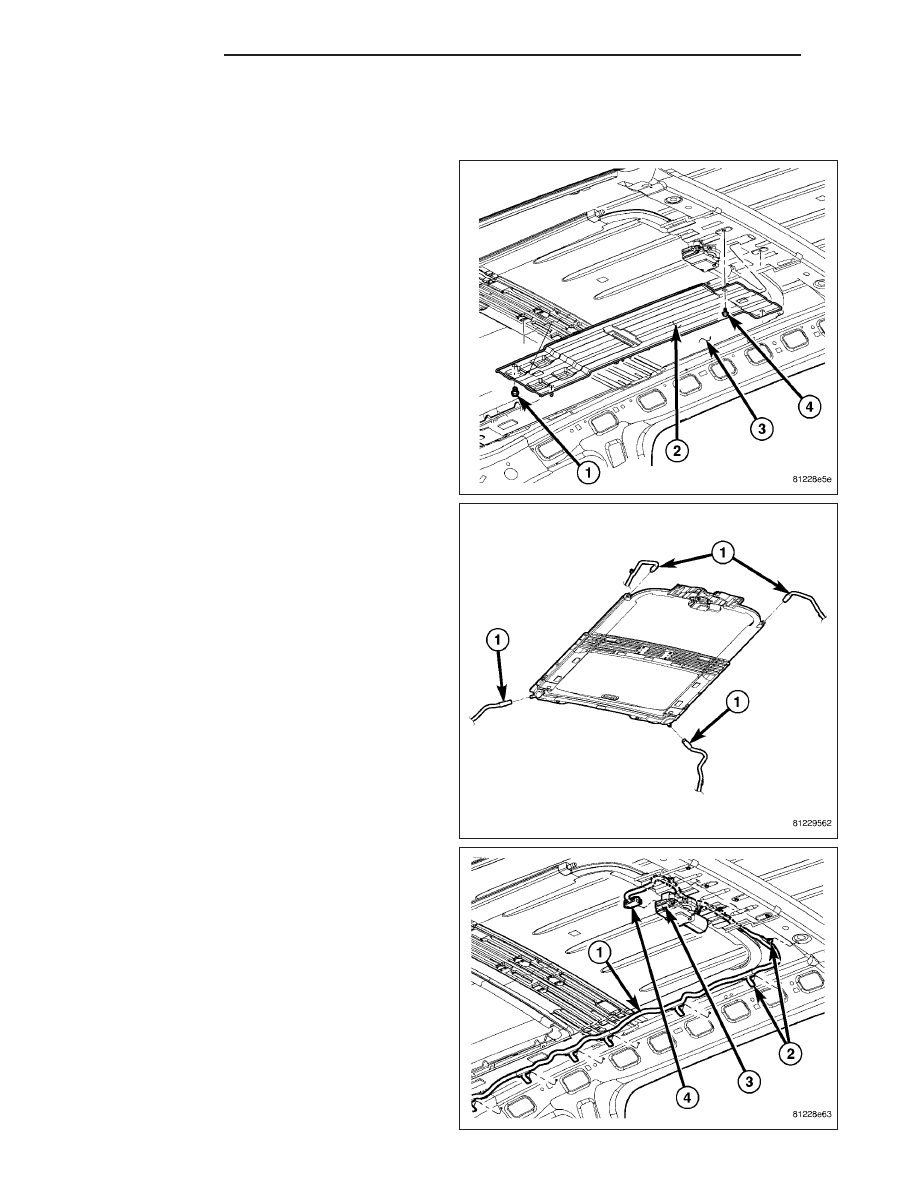

4. Remove the bolts (1 & 4) and remove the video

display support bracket, if equipped.

5. Disconnect the four drain tubes (1) from sunroof

housing.

6. Disconnect the sunroof wire harness (1) electrical

connector (3) and (4).

23 - 220

SUNROOF
