Glass Preparation - Installing A Previously Installed Backlite

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/STATIONARY GLASS - WARNING)

2. Level old bead of backlite adhesive (3) to a thick-

ness of approximately 1 mm (0.04 in.) and remove
loose adhesive.

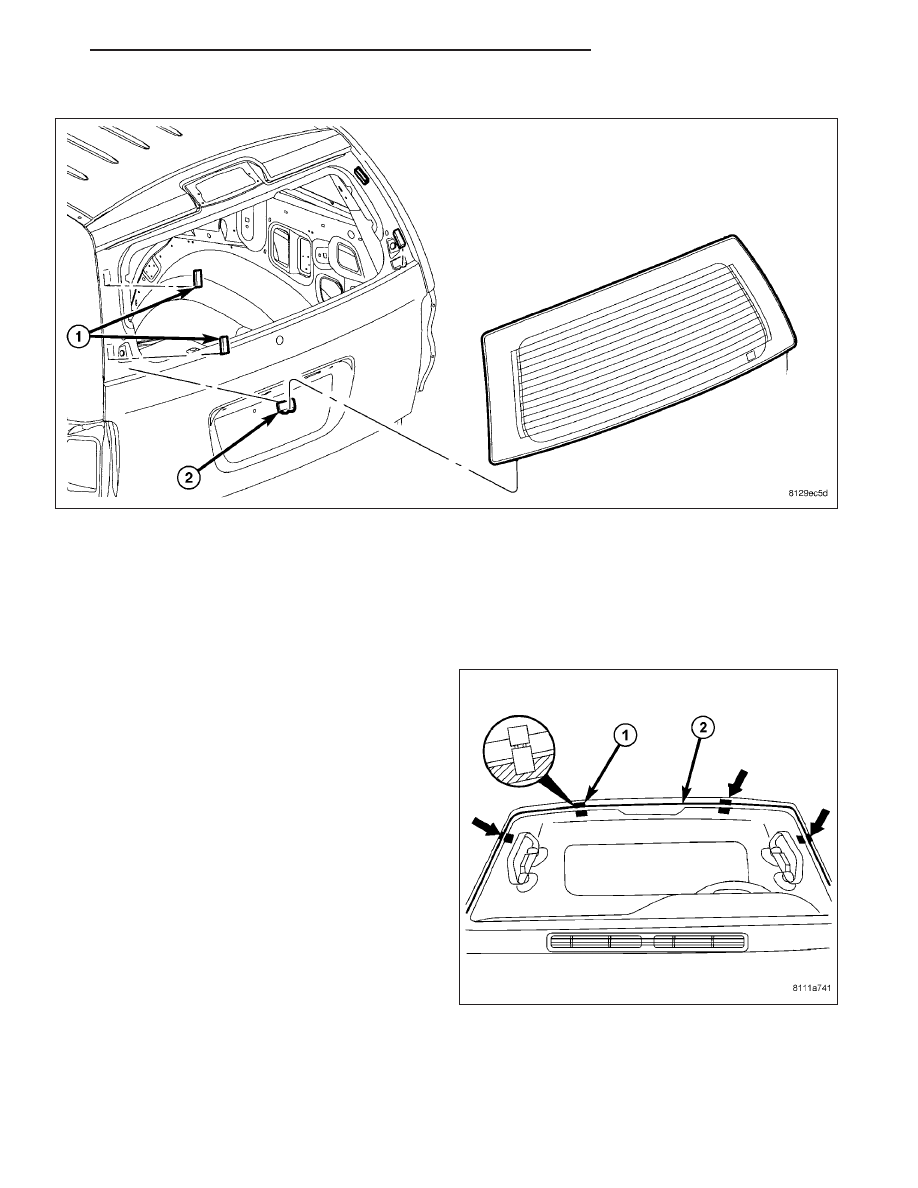

3. Apply four new spacers (1) to the liftgate frame and place them 55 mm in from the window opening; 70 mm from

the upper edge and 150 mm from the lower edge.

4. Install the lower spacers (2) to the backlite approximately 36 cm (1.0 in) from each side of the glass.

NOTE: Remove the lower spacers 2 hours after installation of the glass.

5. Position backlite in center of liftgate opening and resting on the side and lower spacers.

HB

STATIONARY GLASS

23 - 197

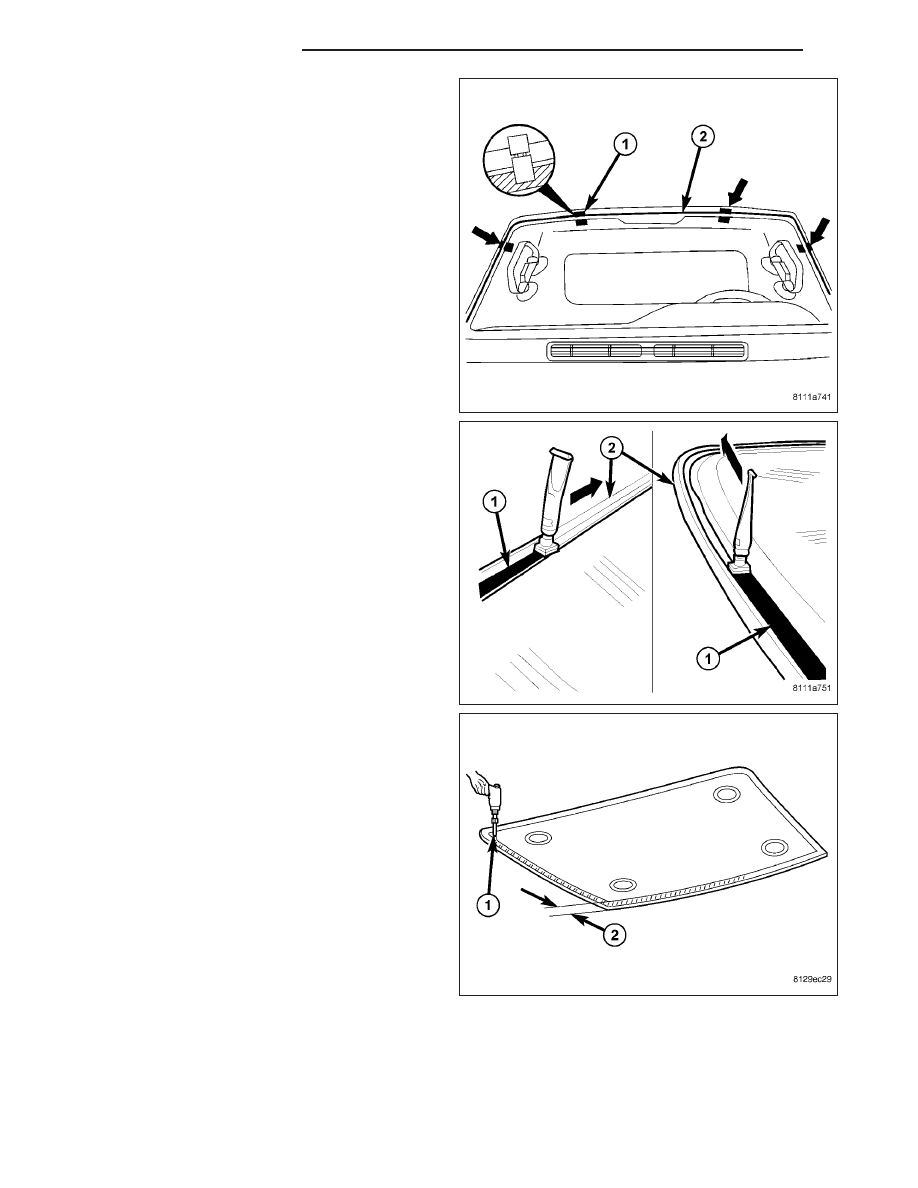

6. Apply adhesive tape strips (1) around the perimeter

of the liftgate opening to aid in installation.

NOTE: Windshield installation shown, backlite sim-
ilar.

7. Verify the backlite gap is parallel to with the liftgate

opening.

8. Cut tape with a sharp knife and remove backlite.

NOTE: Typical primer installation shown.

9. Clean and dry area of glass (2) to be re-glued with

a suitable glass preparation solvent and rag.

10. Using a flash light, verify that glass primer is with-

out damage.

11. Re-prime any damaged area. If old adhesive has

been exposed for more than 12 hours, entire
adhesive area needs to be re-primed.

12. Apply primer (1) around the perimeter of the glass

to a width of 15 mm (0.5 in.) (2).

13. Allow primer to air dry for at least 10 minutes.

14. Using a flash light, verify that glass primer is with-

out damage.

23 - 198

STATIONARY GLASS

HB

Glass Preparation - Installing A New Backlite

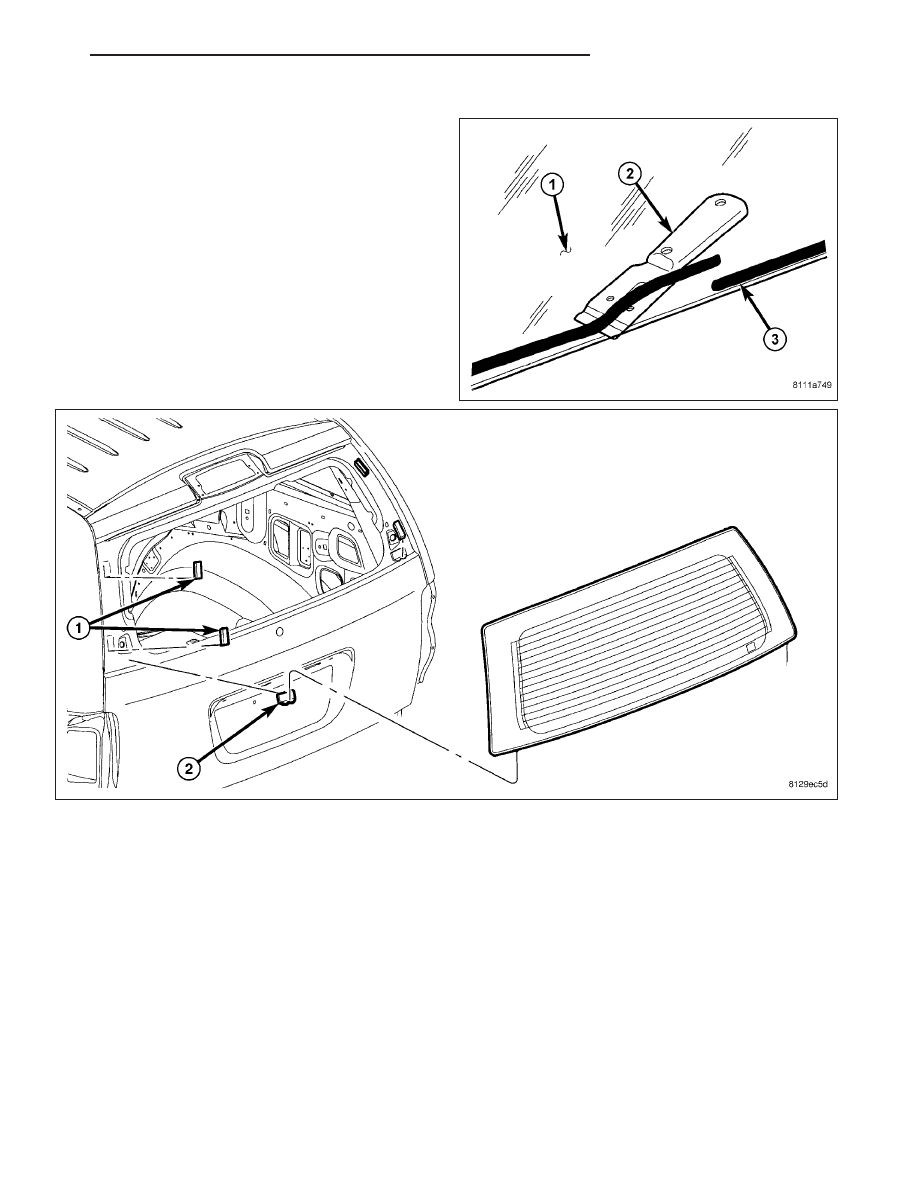

1. Apply four new spacers (1) to the liftgate frame and place them 55 mm in from the window opening; 70 mm from

the upper edge and 150 mm from the lower edge.

2. Install the lower spacers (2) to the backlite approximately 36 cm (1.0 in) from each side of the glass.

NOTE: Remove the lower spacers 2 hours after installation of the glass.

3. Position backlite in center of liftgate opening and resting on the side and lower spacers.

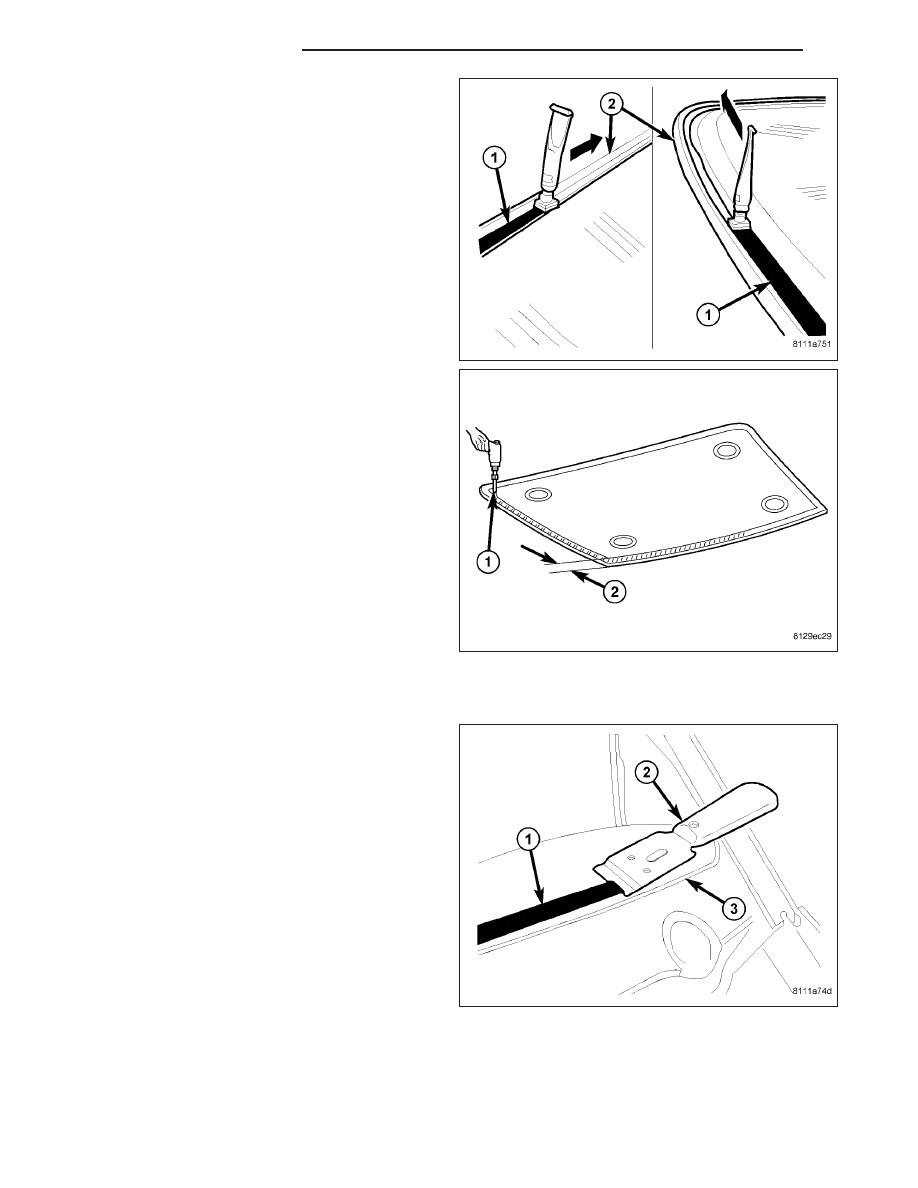

4. Apply adhesive tape strips (1) around the perimeter

of the liftgate opening to aid in installation.

NOTE: Windshield installation shown, backlite sim-
ilar.

5. Verify the backlite gap is parallel to with the liftgate

opening.

6. Cut tape with a sharp knife and remove backlite.

HB

STATIONARY GLASS

23 - 199

NOTE: Typical primer installation shown.

7. Clean and dry area of glass (2) to be re-glued with

a suitable glass preparation solvent and rag.

8. Apply primer to gluing surface at backlite seal.

9. Apply primer (1) around the perimeter of the glass

to a width of 15 mm (0.5 in.) (2).

10. Allow primer to air dry for at least 10 minutes.

11. Using a flash light, verify that glass primer is with-

out damage.

Liftgate Opening Preparation

NOTE: Windshield opening shown, liftgate opening
similar.

1. Clean and vacuum liftgate opening.

2. Level old bead of liftgate opening adhesive (1) to a

thickness of approximately 1 mm (0.04 in.) and
remove loose adhesive.

23 - 200

STATIONARY GLASS

HB
