Dodge Durango (HB). Manual - part 1406

PANEL-COWL SIDE TRIM

DESCRIPTION

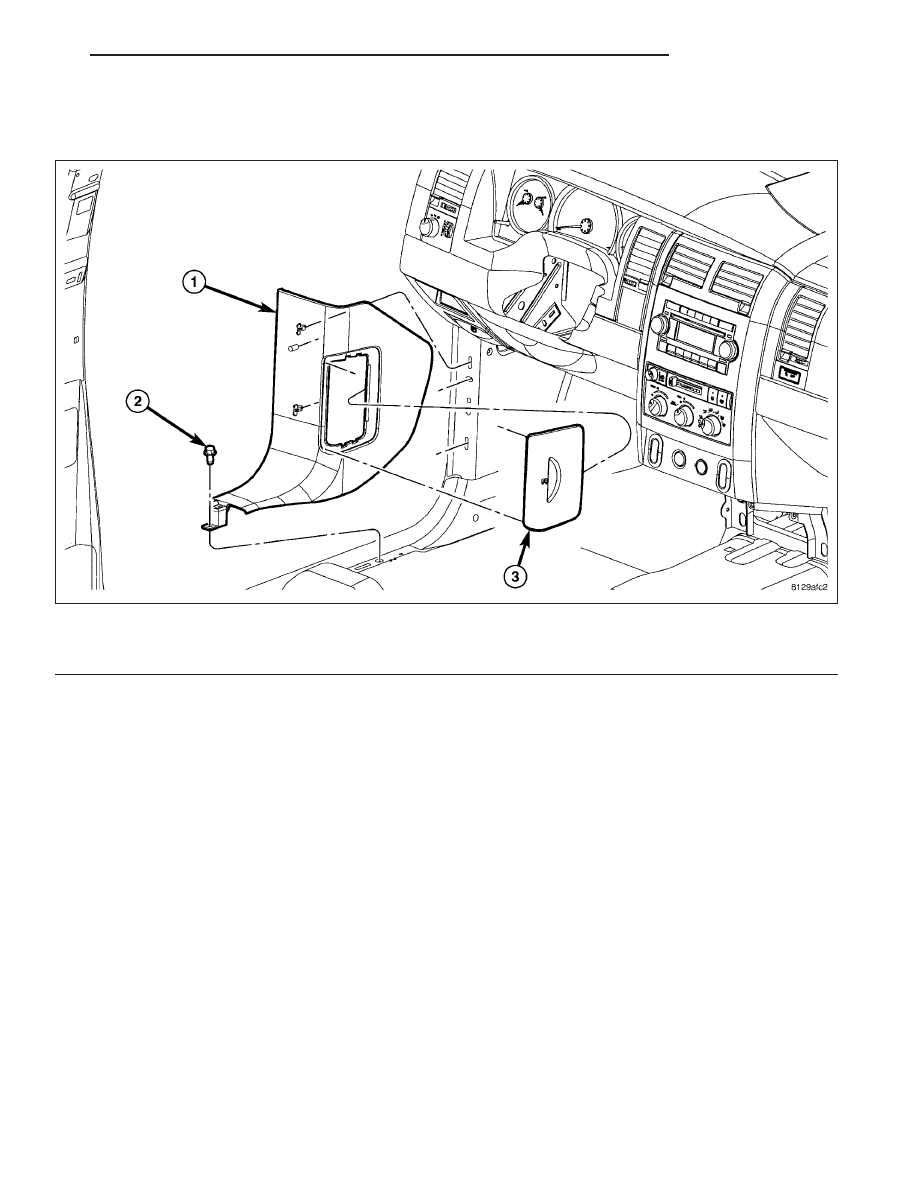

COWL TRIM PANEL

1 - COWL TRIM PANEL

2 - SCREW

3 - FUSE PANEL DOOR (LEFT SIDE)

HB

INTERIOR

23 - 137

PLATE-LIFTGATE SCUFF

DESCRIPTION

CONSOLE-FLOOR

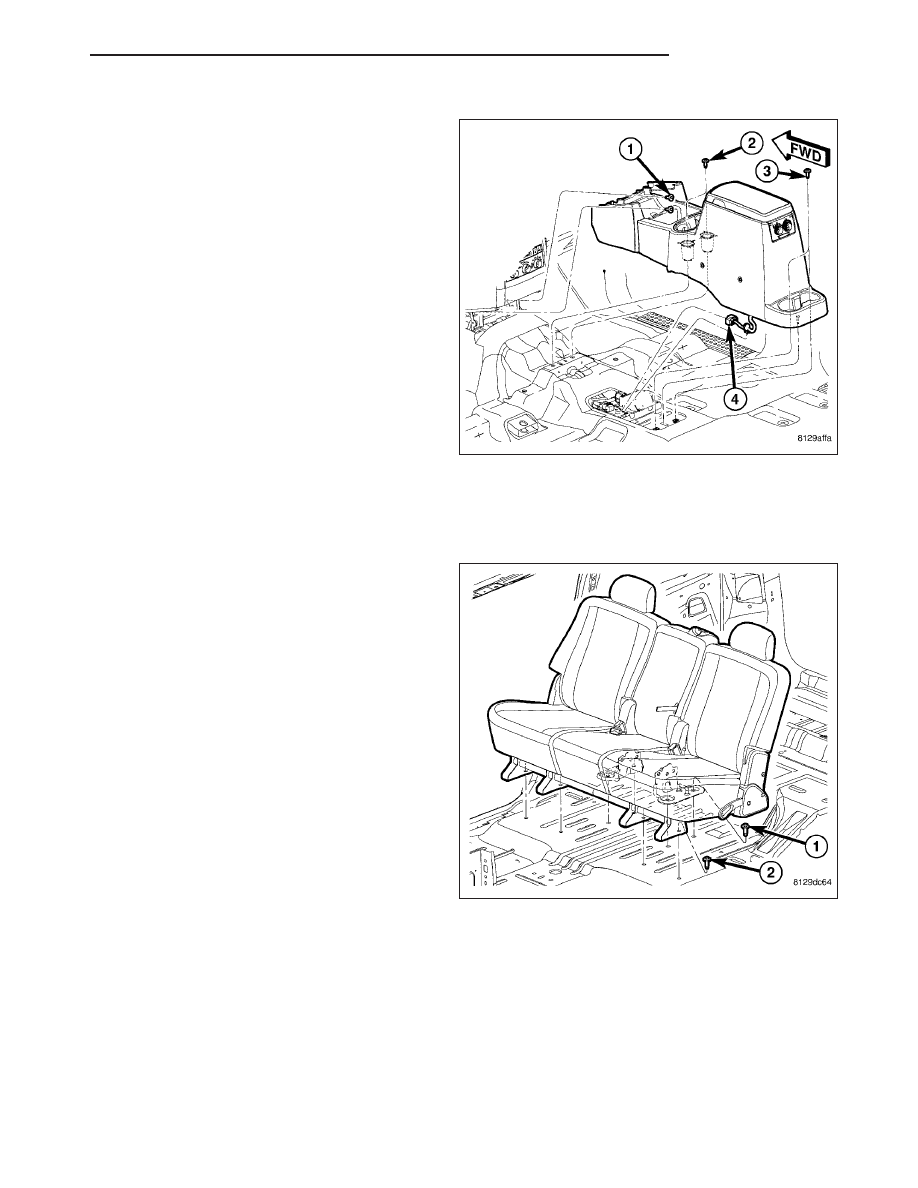

REMOVAL

1. Remove the rubber cup holder liners.

2. Remove the front (1), center (2) and rear screws

(3).

3. Lift the floor console up and disconnect the electri-

cal connector (4).

4. Slide the floor console back and remove.

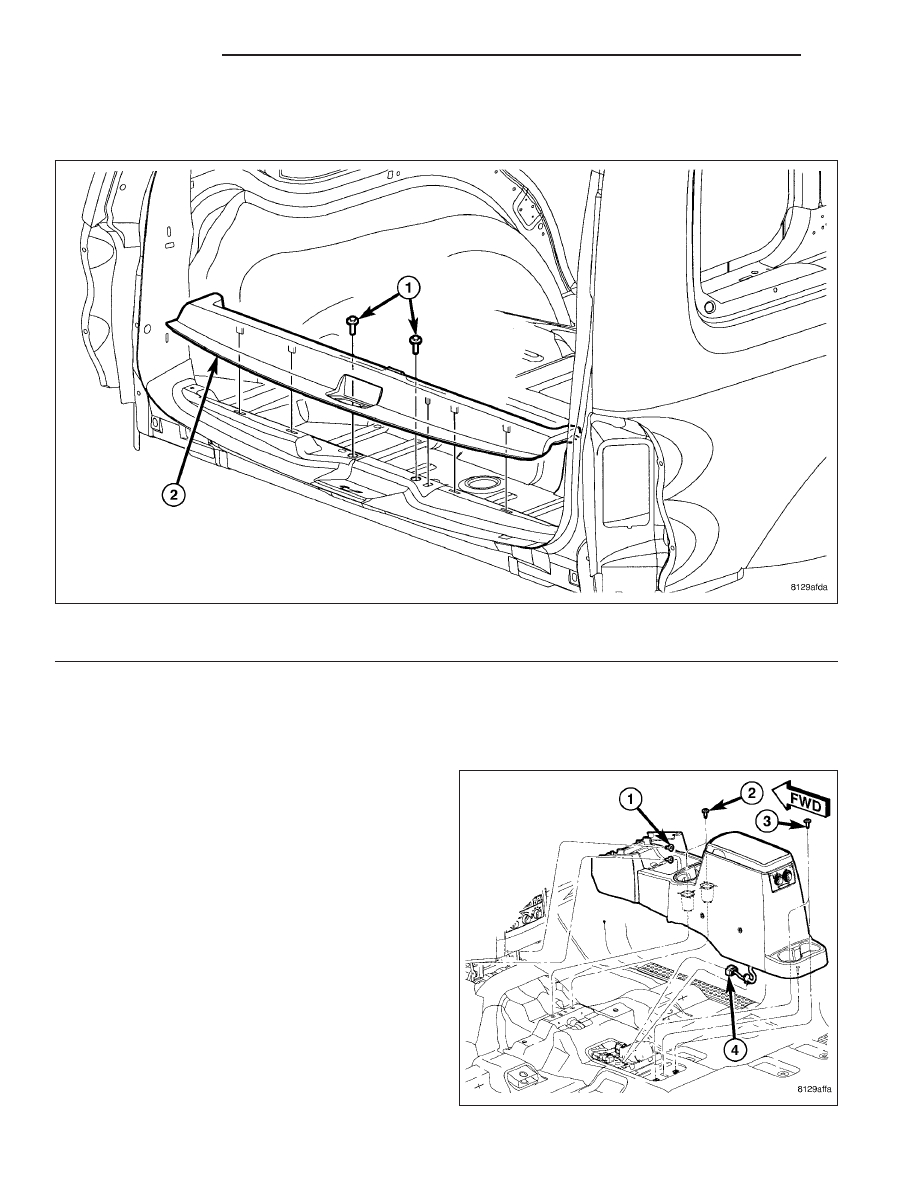

LIFTGATE SCUFF PLATE

1 - SCREWS (2)

2 - LIFTGATE SCUFF PLATE

23 - 138

INTERIOR

HB

INSTALLATION

1. Position the floor console in the vehicle and con-

nect the electrical connector (4).

2. Slide the console forward and engage the front

with the instrument panel.

3.

install the screws (3, 2 & 1).

4. Install the rubber cup holder liners.

CARPET

REMOVAL

1. Remove the front seats. (Refer to 23 - BODY/

SEATS/SEAT - FRONT - REMOVAL)

2. Remove the floor console. (Refer to 23 - BODY/IN-

TERIOR/FLOOR CONSOLE - REMOVAL)

3. Using a trim stick C-4755 or equivalent, remove the

door sill scuff plates. (Refer to 23 - BODY/INTERI-
OR/DOOR SILL SCUFF PLATE - DESCRIPTION)

4. Remove the cowl trim panels. (Refer to 23 - BODY/

INTERIOR/COWL TRIM COVER - DESCRIPTION)

5. Fold the second row seats forward and remove the

right and left side bolts (1 & 2).

6. Remove the second row seat assembly.

HB

INTERIOR

23 - 139

7. Remove the third row seat assembly, if equipped. (Refer to 23 - BODY/SEATS/SEAT - THIRD ROW -

REMOVAL)

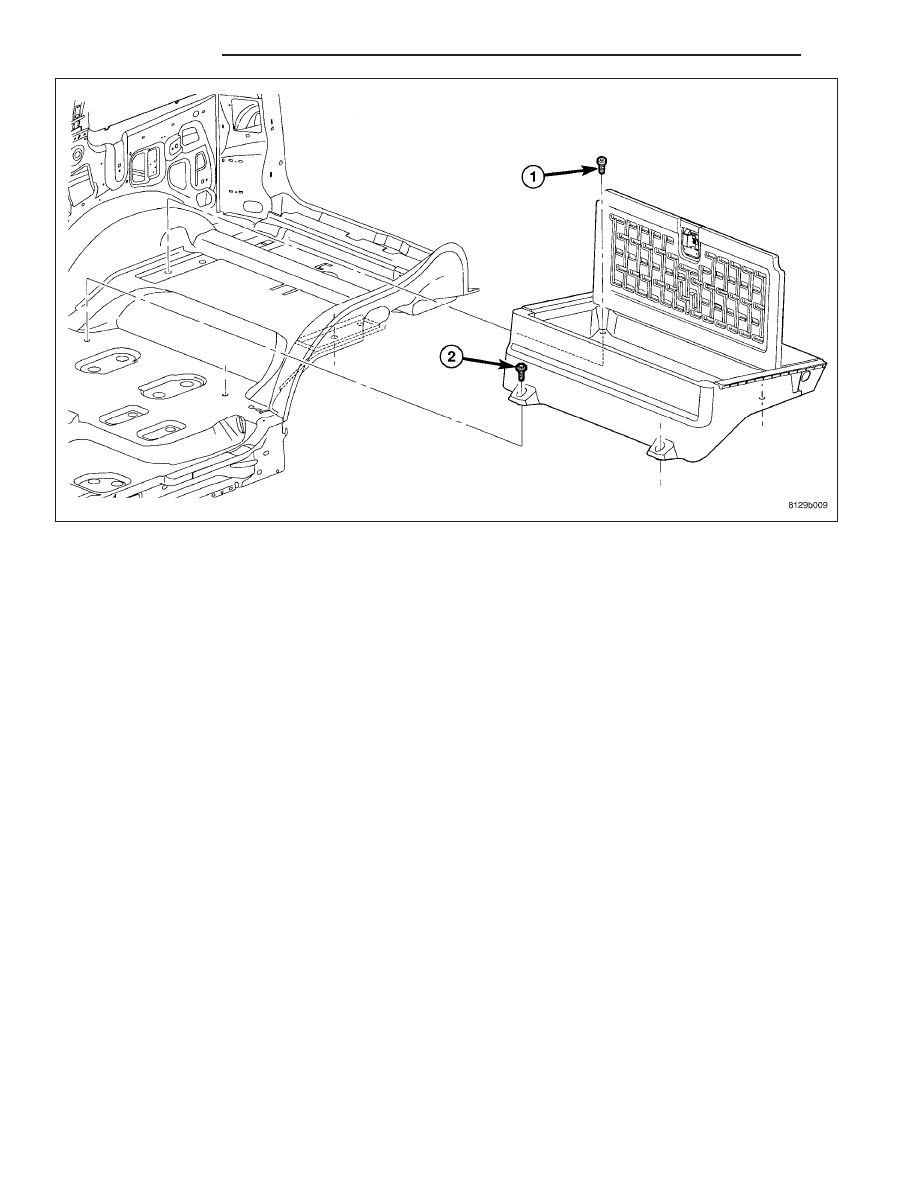

8. Remove the bolts (1 & 2) and remove storage bin, if equipped.

9. Remove the carpet from under the side trim panels.

10. Remove the carpet.
