Dodge Durango (HB). Manual - part 1405

PANEL-REAR HEADER TRIM

DESCRIPTION

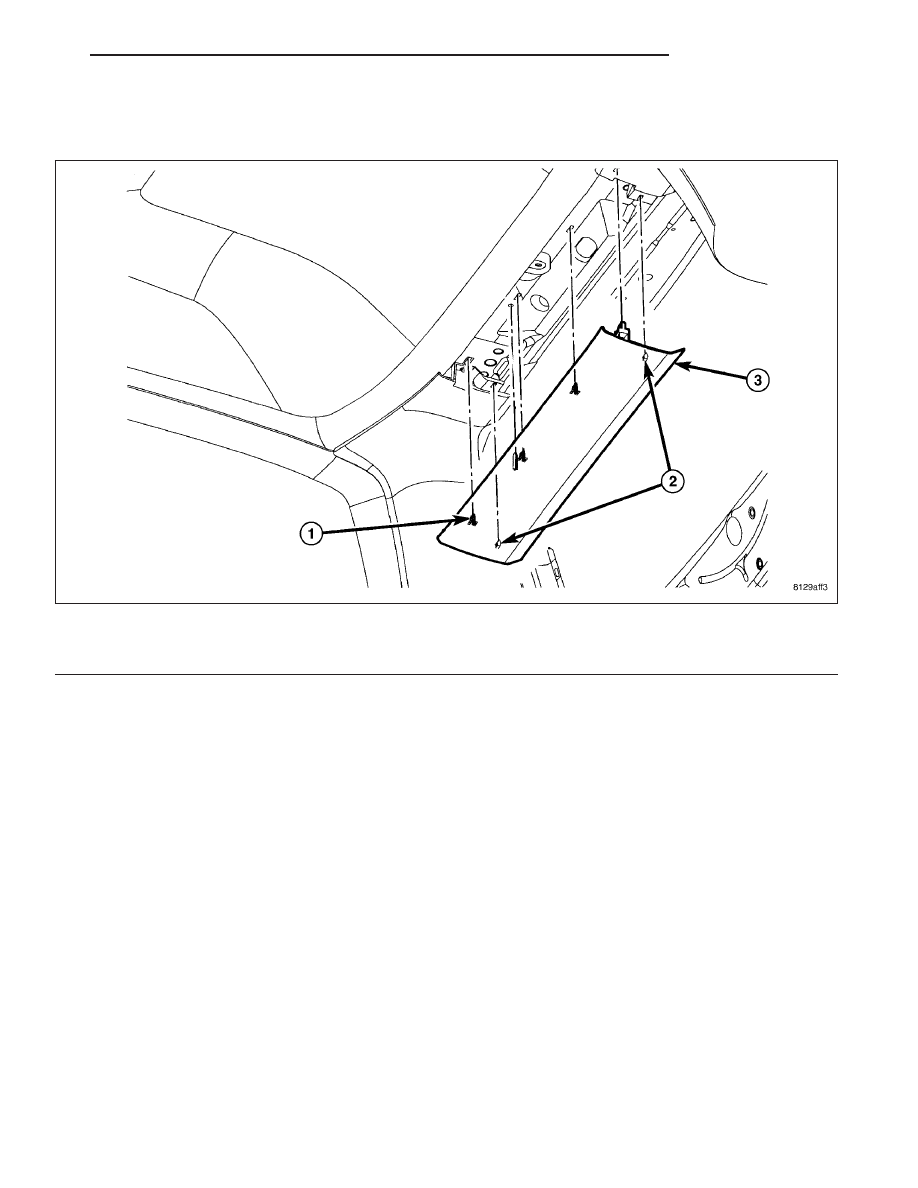

REAR HEADER TRIM

1 - RETAINING CLIPS

2 - ALIGNMENT PINS

3 - REAR HEADER TRIM

HB

INTERIOR

23 - 133

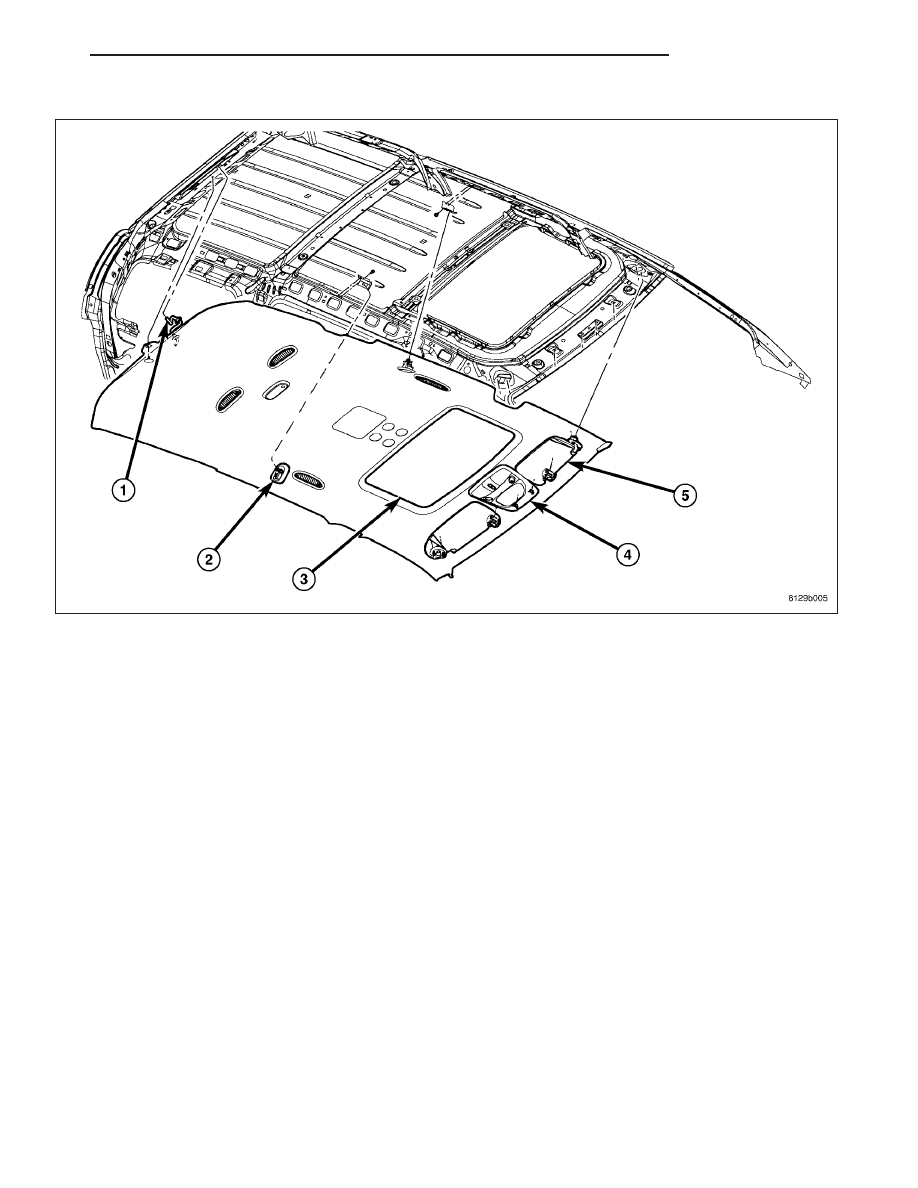

HEADLINER

REMOVAL

1. Disconnect and isolate battery negative cable.

2. Remove the sun visors (5) and disconnect the electrical connectors, if equipped.

3. Remove the a-pillar trim panels. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - REMOVAL)

4. Remove the overhead console (4). (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - REMOVAL)

5. Remove the left upper b-pillar trim. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - REMOVAL)

6. Remove the left c-pillar trim. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - REMOVAL)

7. Remove the screws and remove the coat hooks (2).

8. Remove the front seat headrests.

9. Fold both second row seats forward.

10. Place the third row seat into the storage position, if equipped.

11. Remove the dome lamps. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/DOME LAMP -

REMOVAL)

12. Remove the DVD player. (Refer to 8 - ELECTRICAL/AUDIO/DVD PLAYER - REMOVAL)

13. Remove the push pin fastener at the rear of the headliner.

14. Remove the sunroof opening trim lace (3). (Refer to 23 - BODY/SUNROOF/OPENING TRIM LACE -

REMOVAL)

15. Drop the headliner down and disconnect the electrical connectors.

16. Disconnect the front and rear washer hoses and remove the headliner through the liftgate opening.

23 - 134

INTERIOR

HB

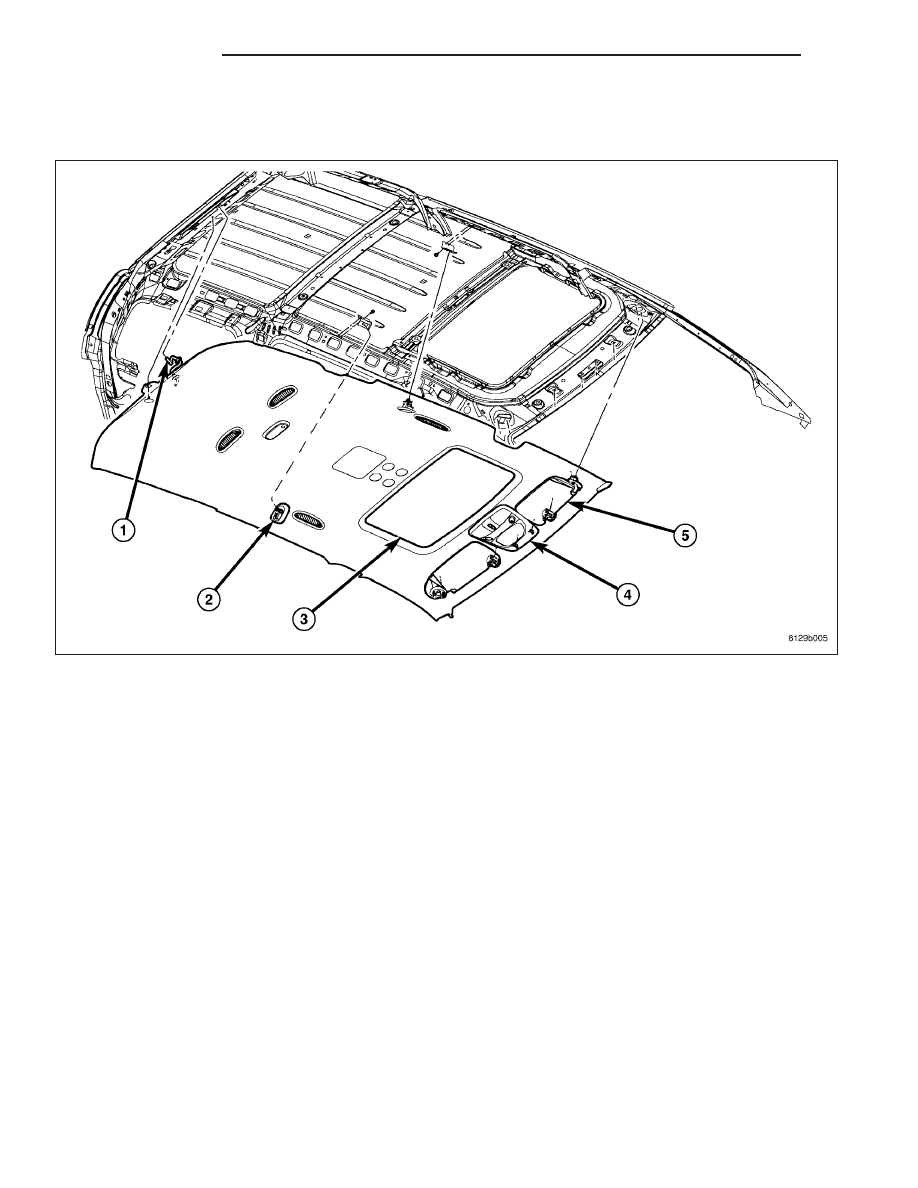

INSTALLATION

1. Place headliner into the vehicle through the liftgate opening and connect the front and rear washer hoses (1).

2. Connect the electrical connectors.

3. Install the sunroof opening trim lace (3), if equipped.

4. Install the push pin fastener at the rear of the headliner.

5. Install the DVD player. (Refer to 8 - ELECTRICAL/AUDIO/DVD PLAYER - INSTALLATION)

6. Install the dome lamps. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/DOME LAMP - INSTALLA-

TION)

7. Install the front seat headrests.

8. Install the screws and install the coat hooks (2).

9. Install the c-pillar trim. (Refer to 23 - BODY/INTERIOR/C-PILLAR TRIM - INSTALLATION)

10. Install the upper b-pillar trim. (Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM - INSTALLATION)

11. Install the overhead console. (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - INSTALLATION)

12. Install the a-pillar trim panels. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - INSTALLATION)

13. Connect the electrical connectors and install the sun visors (5).

14. Connect battery negative cable.

HB

INTERIOR

23 - 135

PLATE-DOOR SCUFF

DESCRIPTION

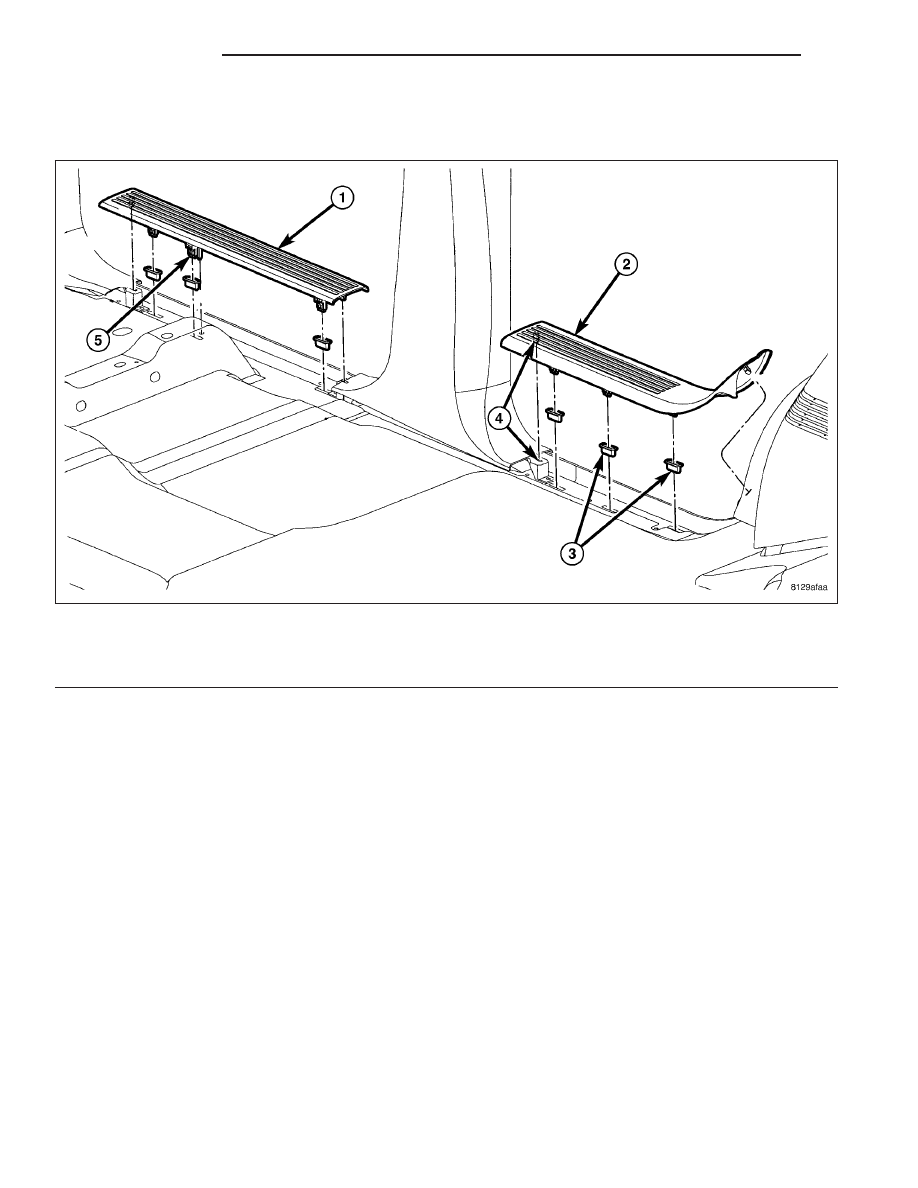

SCUFF PLATES

1 - FRONT DOOR SILL SCUFF PLATE

2 - REAR DOOR SILL SCUFF PLATE

3 - GROMMETS

4 - ALIGNMENT PINS

5 - RETAINING CLIPS

23 - 136

INTERIOR

HB
