INSTALLATION

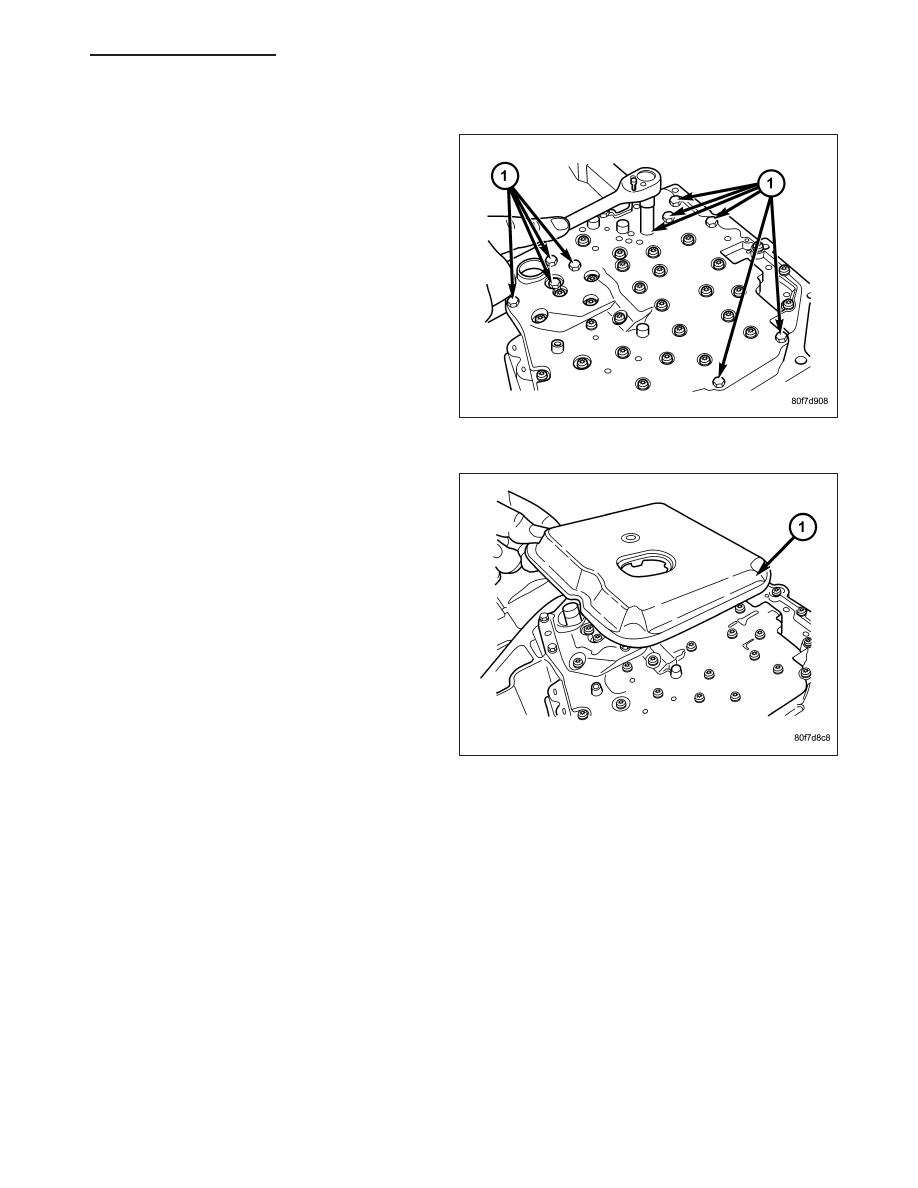

1. Install valve body into position and start bolts (1).

Torque valve body to transmission case bolts (1) to
12 N·m (105 in. lbs.) torque.

2. Install transmission oil filter (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 345

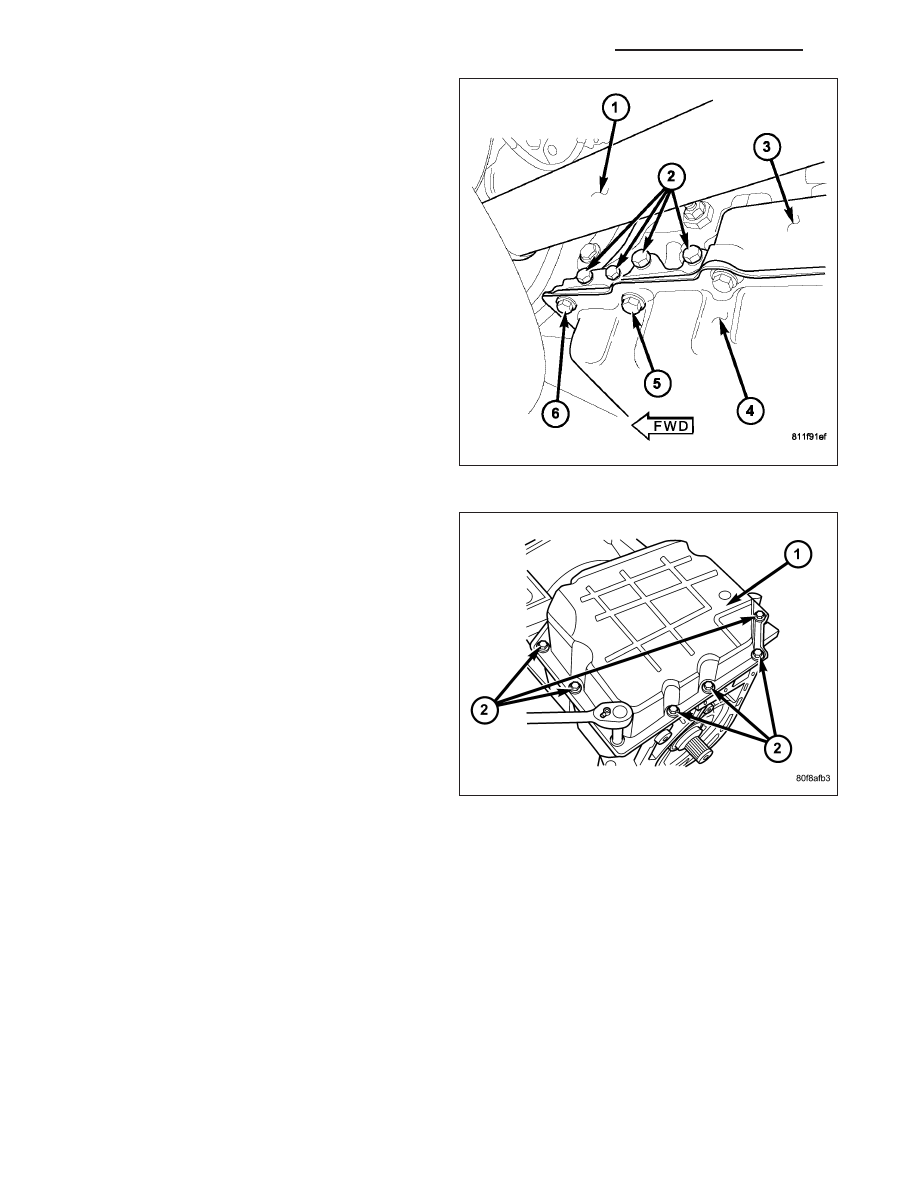

NOTE: Before installing the oil pan bolt in the bolt
hole (5) located between the torque converter
clutch on and U/D clutch pressure tap circuits , it
will be necessary to replentish the sealing patch
on the bolt using Mopar

T

Lock & Seal Adhesive.

3. Make sure oil pan (1) and case rail are clean and

dry. Install an 1/8” bead of RTV to the transmission
oil pan and install to case. Tighten bolts (2) to 20
N·m (14.5 ft. lbs.).

4. Lower vehicle and connect the TRS connector.

5. Connect solenoid/pressure switch assembly con-

nector.

6. Lower vehicle.

7. Fill transmission with ATF+4, Automatic Transmis-

sion Fluid. Verify proper fluid level. (Refer to 21 -
TRANSMISSION/AUTOMATIC - 42RLE/FLUID -
STANDARD PROCEDURE)

NOTE: If the valve body has been reconditioned or
replaced, it is necessary to perform the Quick
Learn Procedure. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/TRANSMISSION CONTROL MODULE - STANDARD PROCEDURE)

21 - 346

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

AUTOMATIC TRANSMISSION 545RFE -

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

45RFE/545RFE TRANSMISSION

VERIFICATION TEST - VER 1 . . . . . . . . . . . 349

PRE-DIAGNOSTIC CHECK OUT

. . . . . . . . . 350

P0122-TPS/APP CIRCUITLOW

. . . . . . . . . . . 351

P0123- TPS/APP CIRCUIT HIGH

. . . . . . . . . 353

P0124-TPS/APP INTERMITTENT

. . . . . . . . . 355

P0218-HIGH TEMPERATURE OPERATION

ACTIVATED . . . . . . . . . . . . . . . . . . . . . . . . . 357

P0562-BATTERY VOLTAGE LOW

. . . . . . . . . 358

P0602-CONTROL MODULE PROGRAMMING

ERROR/NOT PROGRAMMED . . . . . . . . . . . 363

P0604-INTERNAL CONTROL

MODULE RAM . . . . . . . . . . . . . . . . . . . . . . . 364

P0605-INTERNAL CONTROL

MODULE ROM . . . . . . . . . . . . . . . . . . . . . . . 365

P0613-INTERNAL TCM

. . . . . . . . . . . . . . . . 366

P0706-TRANSMISSION RANGE SENSOR

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 367

P0711-TRANSMISSION TEMPERATURE

SENSOR PERFORMANCE . . . . . . . . . . . . . . 371

P0712-TRANSMISSION TEMPERATURE

SENSOR LOW . . . . . . . . . . . . . . . . . . . . . . . 374

P0713-TRANSMISSION TEMPERATURE

SENSOR HIGH . . . . . . . . . . . . . . . . . . . . . . 378

P0714-TRANSMISSION TEMPERATURE

SENSOR INTERMITTENT . . . . . . . . . . . . . . 382

P0715-INPUT SPEED SENSOR 1 CIRCUIT

. 385

P0720-OUTPUT SPEED SENSOR CIRCUIT

. 391

P0725-ENGINE SPEED SENSOR CIRCUIT

. 398

P0731-GEAR RATIO ERROR IN 1ST

. . . . . . 400

P0732-GEAR RATIO ERROR IN 2ND

. . . . . . 403

P0733-GEAR RATIO ERROR IN 3RD

. . . . . . 409

P0734-GEAR RATIO ERROR IN 4TH

. . . . . . 415

P0735-GEAR RATIO ERROR IN 5TH

. . . . . . 419

P0736-GEAR RATIO ERROR IN REVERSE

. 422

P0740–TCC OUT OF RANGE

. . . . . . . . . . . 425

P0750-LR SOLENOID CIRCUIT

. . . . . . . . . . 428

P0755-2C SOLENOID CIRCUIT

. . . . . . . . . . 432

P0760-OD SOLENOID CIRCUIT

. . . . . . . . . . 436

P0765-UD SOLENOID CIRCUIT

. . . . . . . . . . 440

P0770-4C SOLENOID CIRCUIT

. . . . . . . . . . 444

P0841-LR PRESSURE SWITCH

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 448

P0845-2C HYDRAULIC PRESSURE TEST

. . 456

P0846-2C PRESSURE SWITCH

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 464

P0868-LINE PRESSURE LOW

. . . . . . . . . . . 471

P0869-LINE PRESSURE HIGH

. . . . . . . . . . . 477

P0870-OD HYDRAULIC PRESSURE TEST

. 483

P0871-OD PRESSURE SWITCH

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 492

P0875-UD HYDRAULIC PRESSURE TEST

. . 501

P0876-UD PRESSURE SWITCH

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 509

P0884-POWER UP AT SPEED

. . . . . . . . . . . 517

P0888-TRANSMISSION RELAY

ALWAYS OFF . . . . . . . . . . . . . . . . . . . . . . . . 519

P0890-SWITCHED BATTERY

. . . . . . . . . . . . 525

P0891-TRANSMISSION RELAY

ALWAYS ON . . . . . . . . . . . . . . . . . . . . . . . . . 529

P0932-LINE PRESSURE SENSOR CIRCUIT

. 534

P0934-LINE PRESSURE SENSOR CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 538

P0935-LINE PRESSURE SENSOR CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 543

P0944-LOSS OF HYDRAULIC

PUMP PRIME . . . . . . . . . . . . . . . . . . . . . . . . 548

P0987-4C HYDRAULIC PRESSURE TEST

. . 551

P0988-4C PRESSURE SWITCH

RATIONALITY . . . . . . . . . . . . . . . . . . . . . . . 559

P1684-BATTERY WAS DISCONNECTED

. . . 566

P1715-RESTRICTED MANUAL VALVE IN T3

RANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 568

P1736-GEAR RATIO ERROR IN 2ND PRIME

. . 570

P1775-SOLENOID SWITCH VALVE

LATCHED IN TCC POSITION . . . . . . . . . . . . 576

P1776-SOLENOID SWITCH VALVE

LATCHED IN LR POSITION . . . . . . . . . . . . . 580

P1790-FAULT IMMEDIATELY AFTER SHIFT

. 585

P1794-SPEED SENSOR GROUND ERROR

. 586

P2700-INADEQUATE ELEMENT

VOLUME LR . . . . . . . . . . . . . . . . . . . . . . . . 591

P2701-INADEQUATE ELEMENT

VOLUME 2C . . . . . . . . . . . . . . . . . . . . . . . . 593

P2702-INADEQUATE ELEMENT VOLUME

OD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 595

P2703-INADEQUATE ELEMENT VOLUME

UD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 597

P2704-INADEQUATE ELEMENT

VOLUME 4C . . . . . . . . . . . . . . . . . . . . . . . . 599

P2706-MS SOLENOID CIRCUIT

. . . . . . . . . . 601

U0002 CAN C BUS OFF PERFORMANCE

. . 605

U0100–NO COMMUNICATION WITH THE

ECM/PCM . . . . . . . . . . . . . . . . . . . . . . . . . . 607

U0121–LOST COMMUNICATION WITH ABS

. 609

U0141 LOST COMMUNICATION WITH FCM

. 611

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 613

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 347

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

21 - 348

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS
