parts with shop towels. All mating surfaces in the valve body are accurately machined; therefore, careful han-
dling of all parts must be exercised to avoid nicks or burrs.

ASSEMBLY

NOTE: If the valve body assembly is being reconditioned or replaced, it is necessary to perform the Quick
Learn Procedure using the scan tool. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION CONTROL MODULE - STANDARD PROCEDURE)

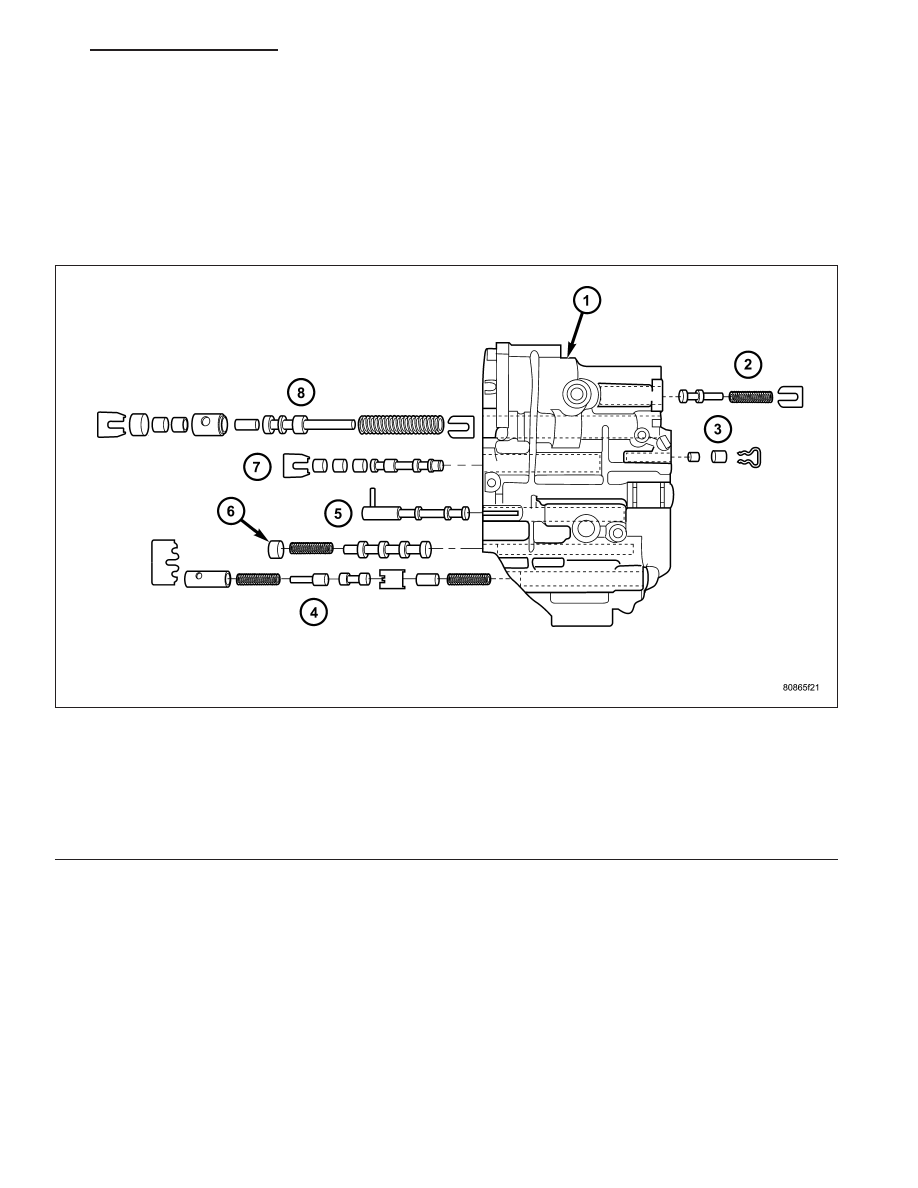

1. Install all valves and springs as shown.

Valve Body Assembly

1 - VALVE BODY
2 - T/C REGULATOR VALVE
3 - L/R SWITCH VALVE
4 - CONVERTER CLUTCH CONTROL VALVE
5 - MANUAL VALVE
6 - CONVERTER CLUTCH SWITCH VALVE
7 - SOLENOID SWITCH VALVE
8 - REGULATOR VALVE

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 337

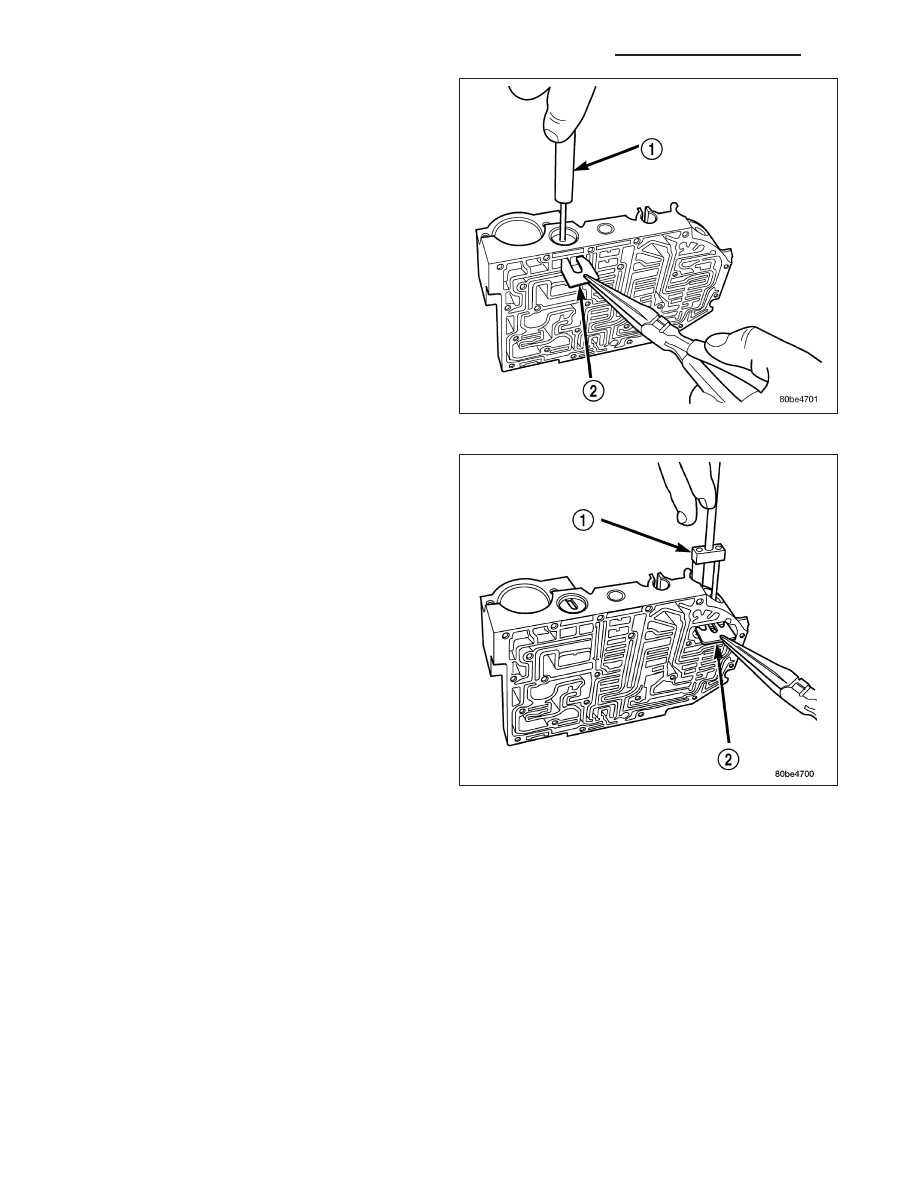

2. Install regulator valve spring retainer (2).

3. Install dual retainer plate (2) using Tool 6301 (1).

21 - 338

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

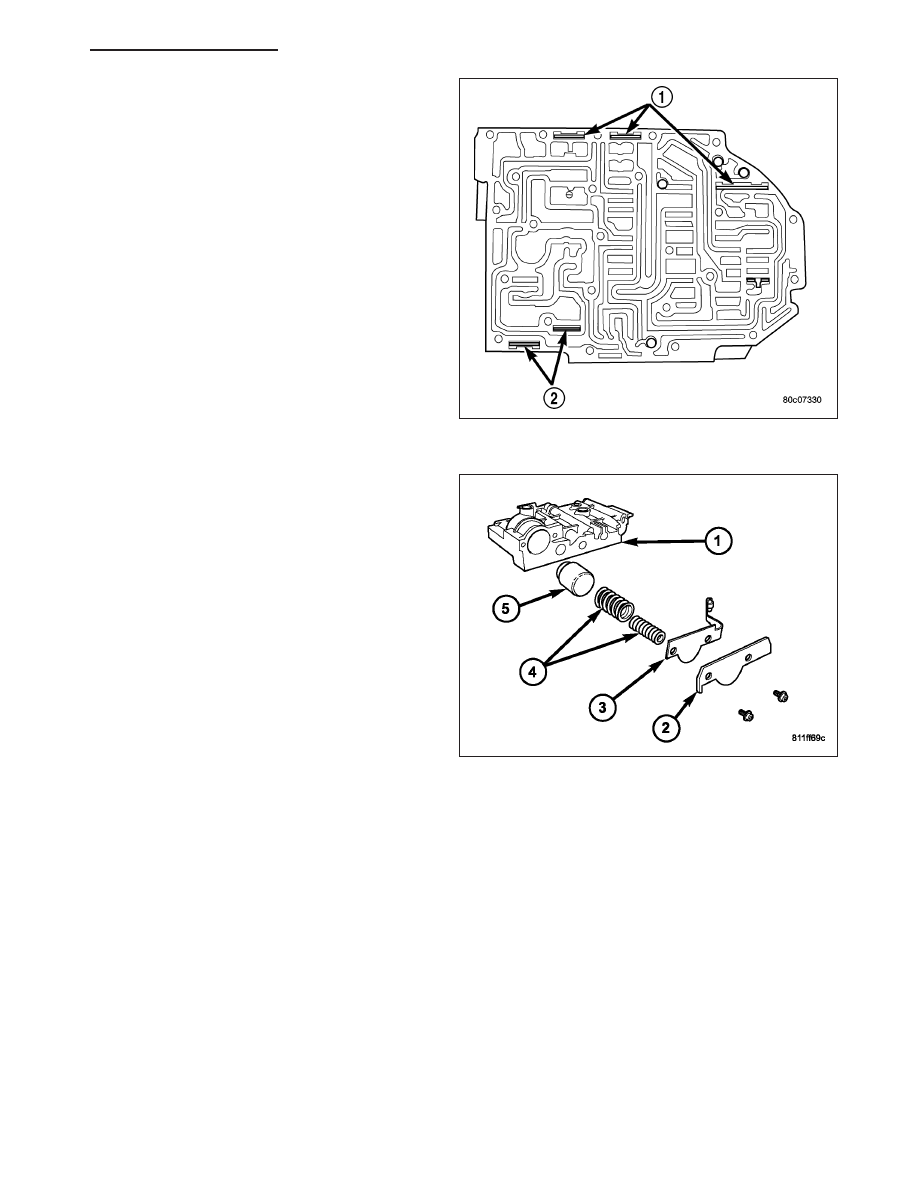

4. Verify that all retainers (1, 2) are installed as

shown. Retainers should be flush or below valve
body surface.

5. Install

2/4

Accumulator

components

(1-5)

as

shown. Torque 2/4 Accumulator retainer plate to 5
N·m (45 in. lbs.).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 339

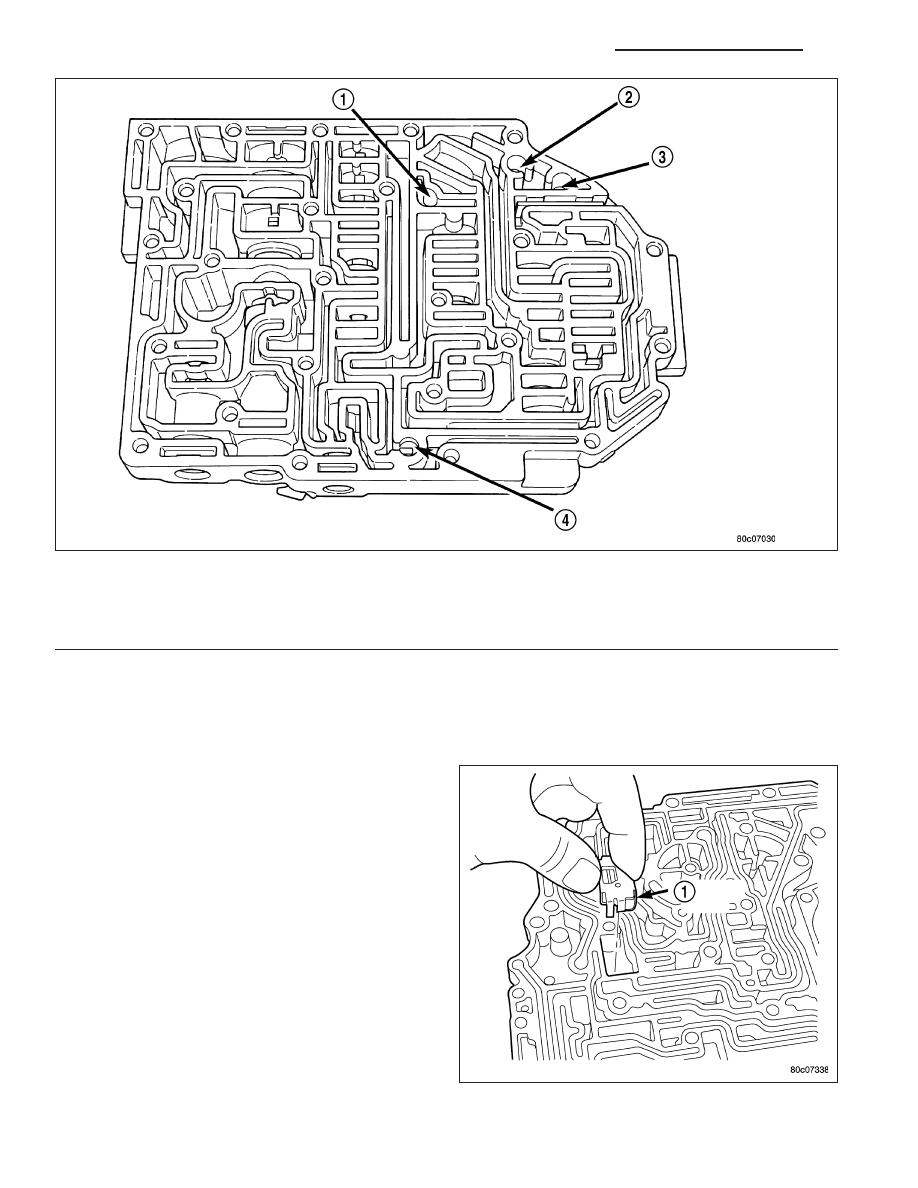

6. Install check balls into position as shown. If necessary, secure them with petrolatum or transmission assembly

gel for assembly ease.

7. Install thermal valve (1) to the transfer plate.

Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - (#5) BALL CHECK LOCATION
4 - (#3) BALL CHECK LOCATION
