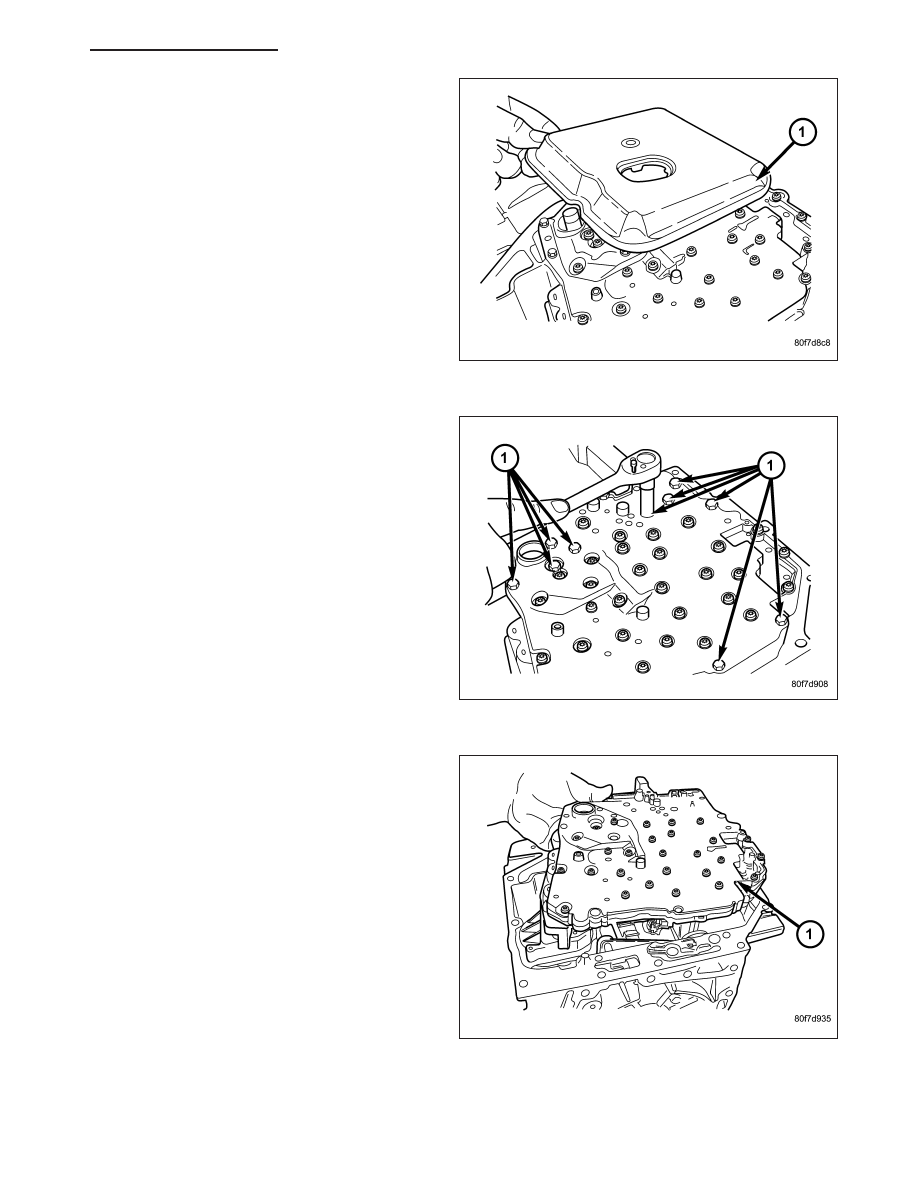

6. Remove oil filter (1) from valve body. It is held in

place by two screws.

7. Remove valve body bolts-to-case (1).

CAUTION: The overdrive and underdrive accumu-
lators and springs may fall out when removing the
valve body.

8. Carefully remove valve body assembly (1) from the

transmission.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 329

DISASSEMBLY

NOTE: If the valve body is being reconditioned or replaced, it is necessary to perform the Quick Learn Pro-
cedure using the scan tool (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANSMISSION
CONTROL MODULE - STANDARD PROCEDURE)

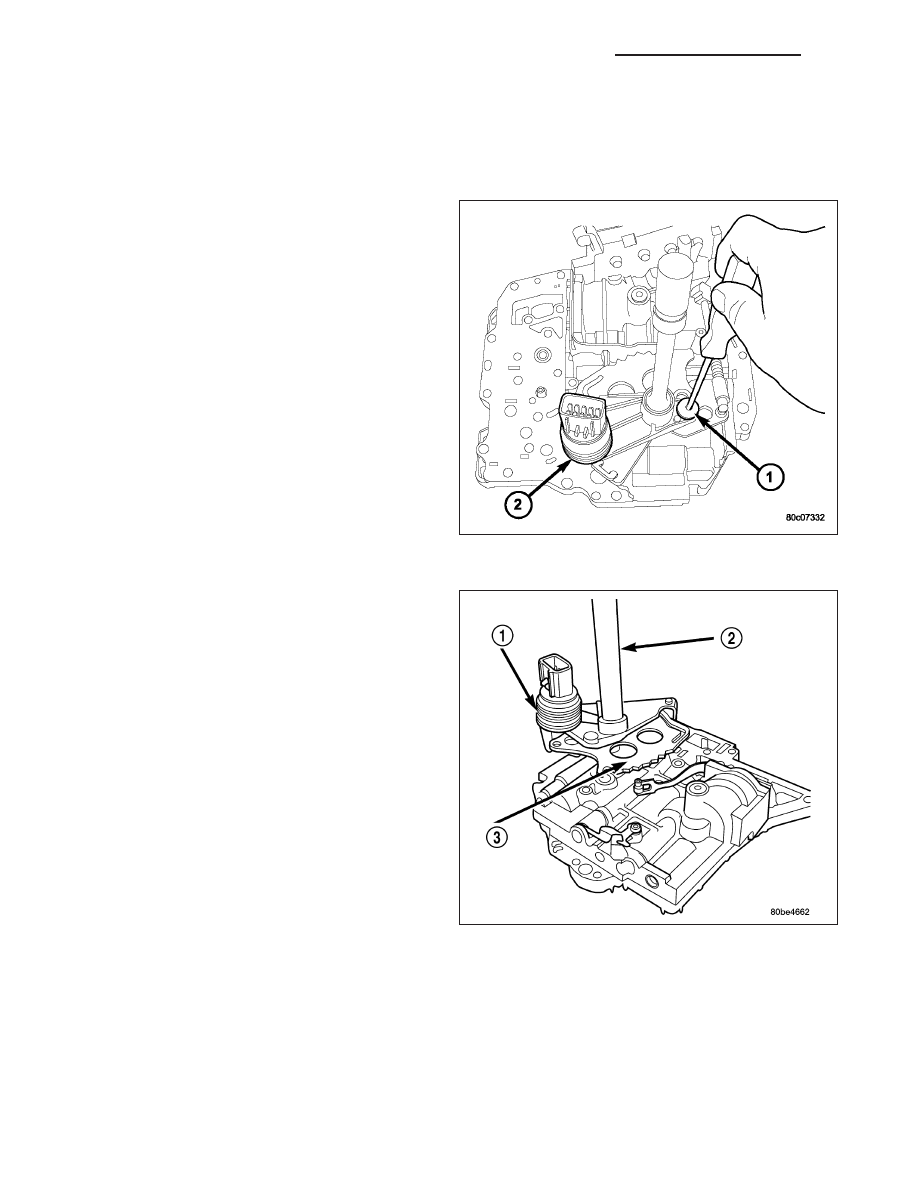

1. Remove manual shaft seal.

2. Remove manual shaft screw (1).

3. Remove Transmission Range Sensor (TRS) (1)

and manual shaft (2).

21 - 330

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

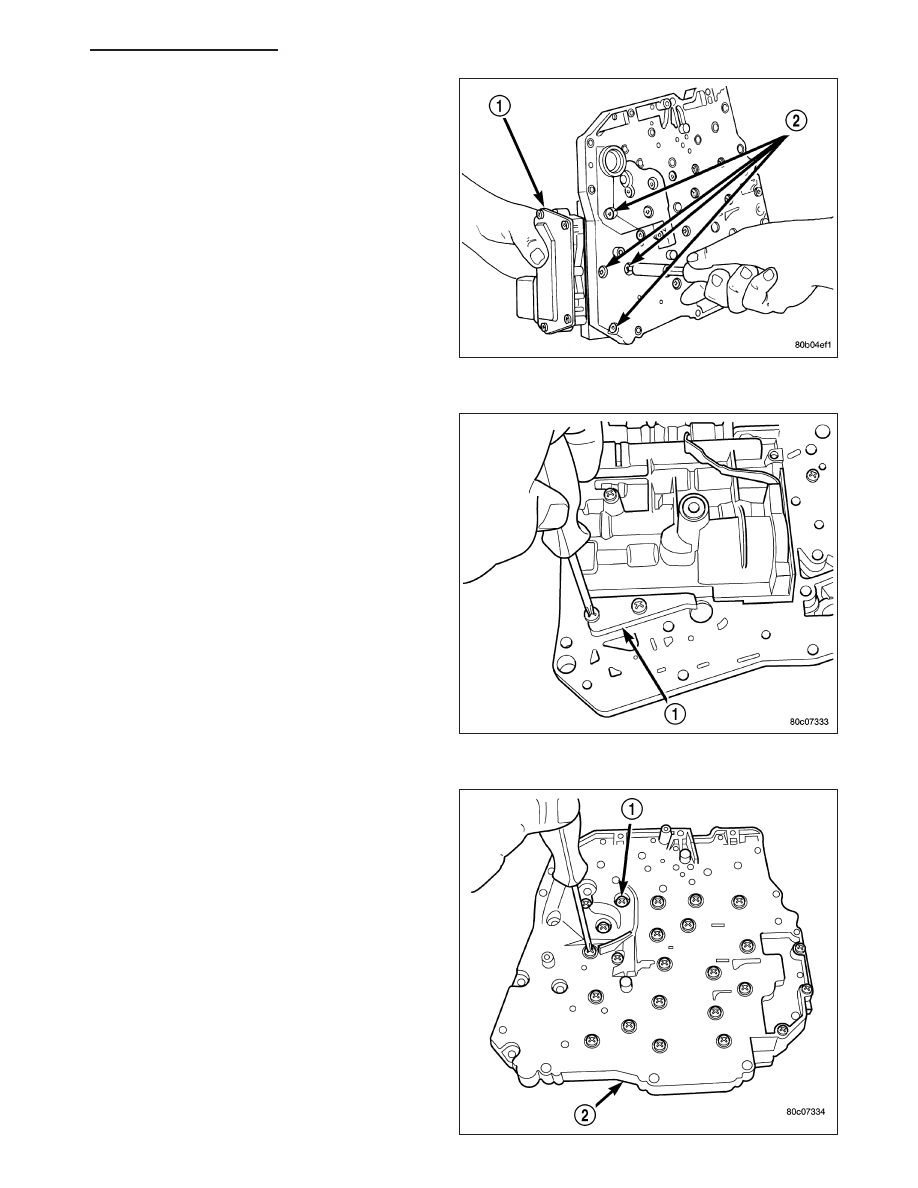

4. Remove Solenoid/Pressure Switch Assembly (1)

from valve body.

5. Remove valve body stiffener plate (1).

6. Invert valve body assembly and remove transfer

plate-to-valve body screws (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 331

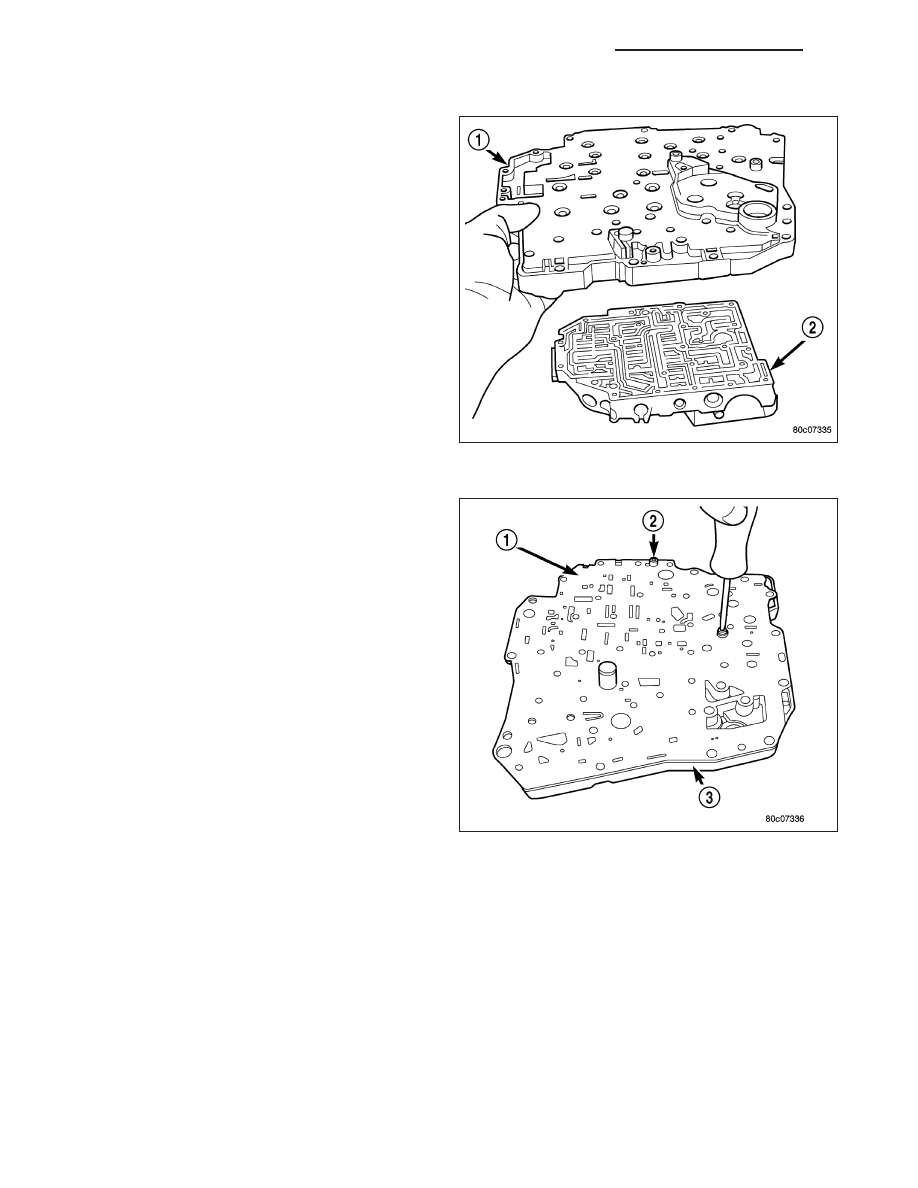

7. Remove transfer/separator plate (1) from valve

body (2)

8. Remove separator plate-to-transfer plate screws

(2).

21 - 332

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
