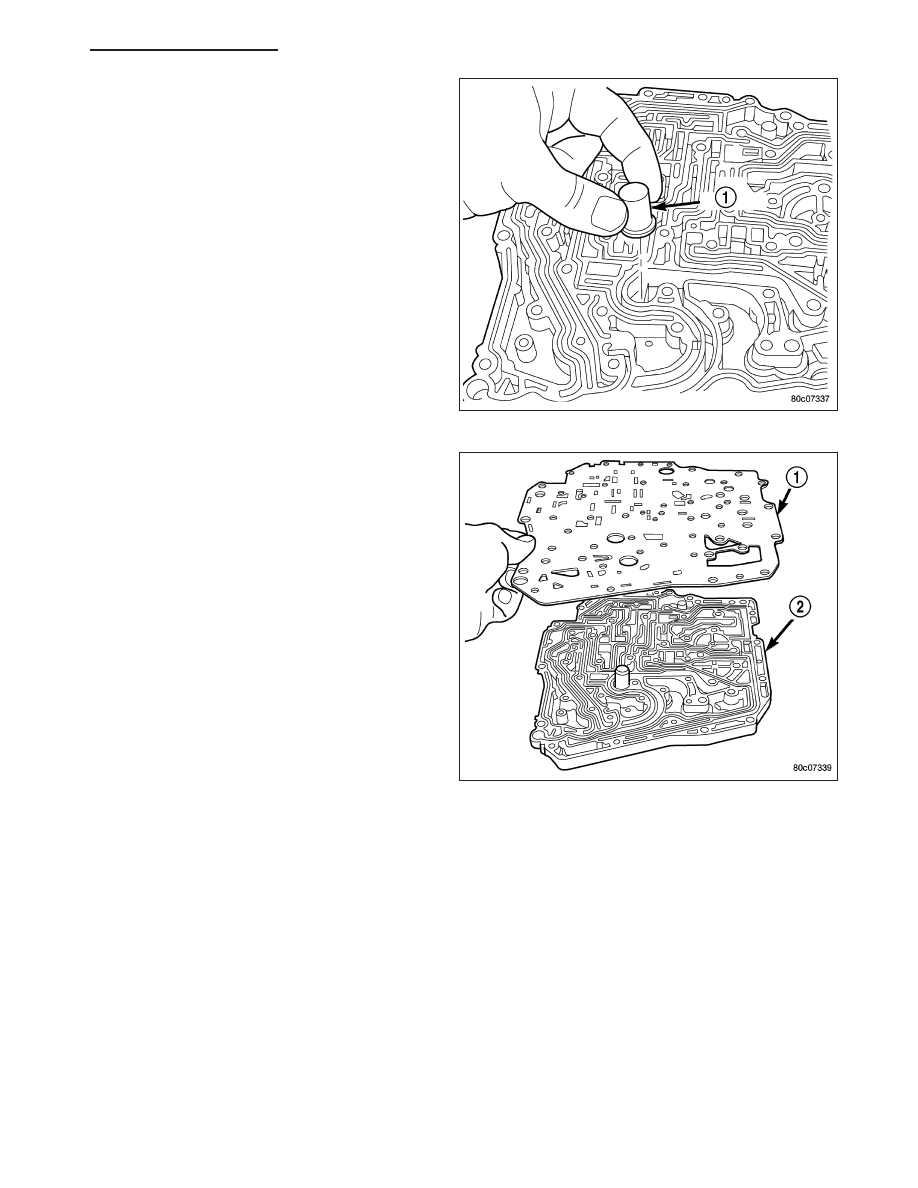

8. Install the oil screen (1) to the transfer plate.

9. Install separator plate (1) to transfer plate (2).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 341

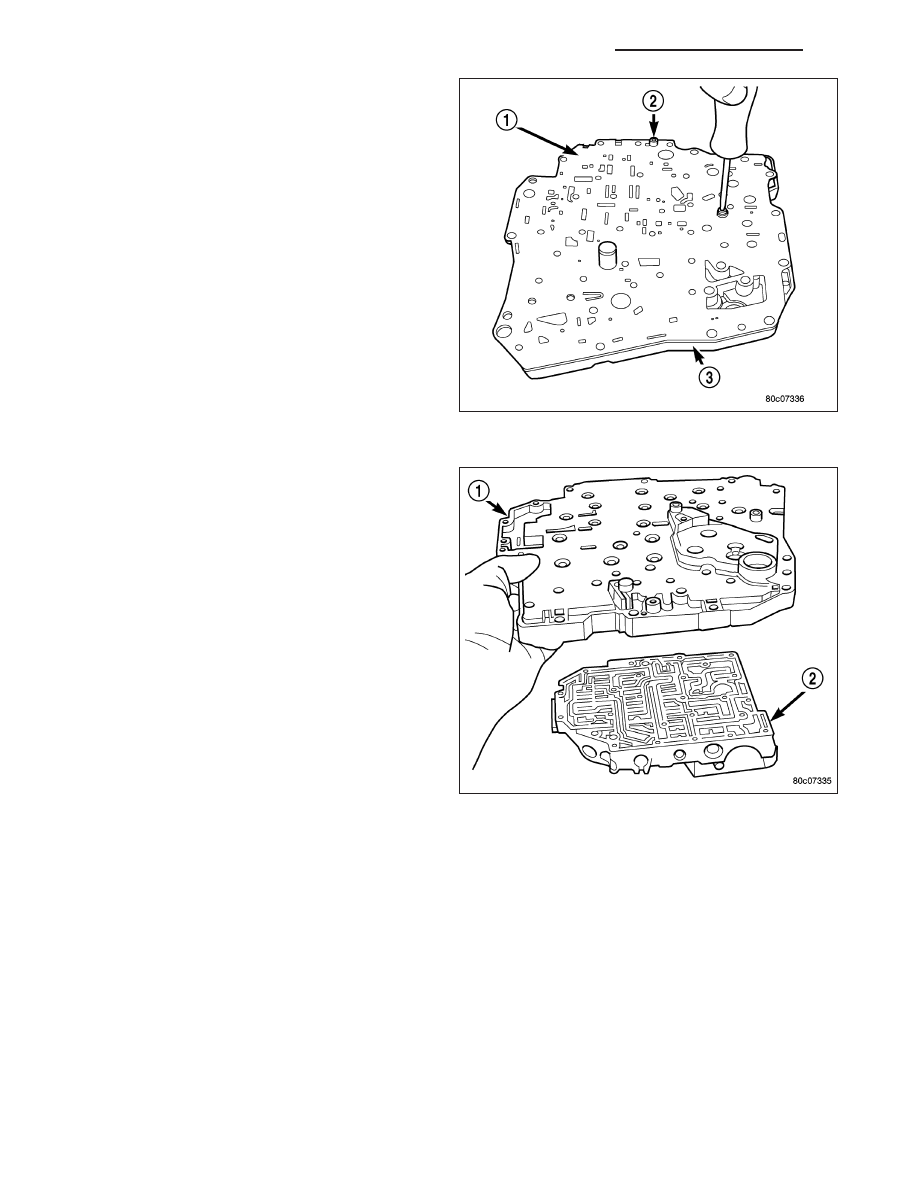

10. Install the two separator plate-to-transfer plate

screws (2).

11. Install the transfer plate (1) to the valve body (2).

21 - 342

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

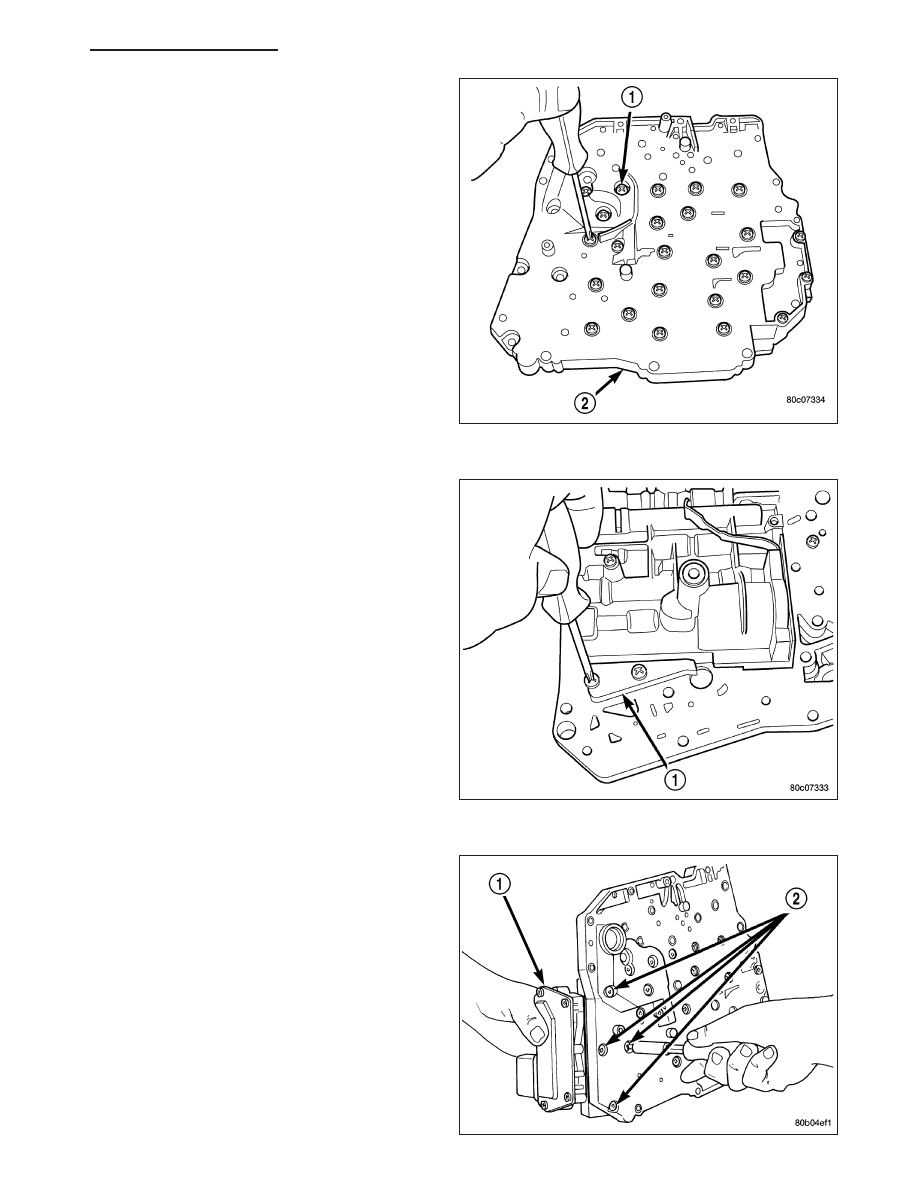

12. Install the transfer plate-to-valve body screws (1)

and torque to 5 N·m (45 in. lbs.).

13. Install the stiffener plate (1).

14. Install the solenoid/pressure switch assembly (1)

and screws to the transfer plate and torque to 5.5
N·m (50 in. lbs.).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 343

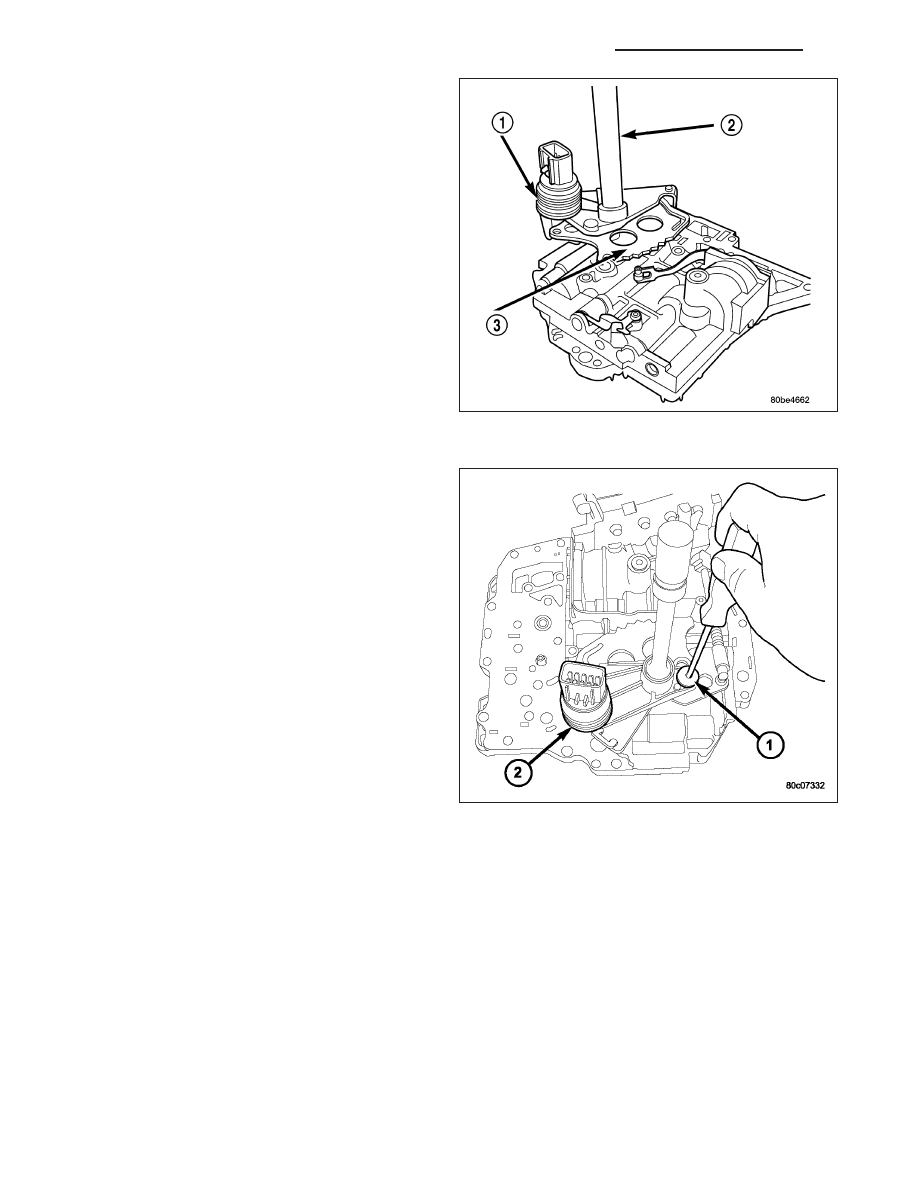

15. Install the manual shaft/rooster comb (3) and

transmission range sensor (1) to the valve body.

16. Install the TRS/manual shaft retaining screw (1)

and torque to 5 N·m (45 in. lbs.).

17. Install manual shaft seal.
