62. As a final check of the transmission, measure the

input shaft end play. This will indicate when a #4
thrust plate change is required. The #4 thrust
plate is located behind the overdrive clutch hub.
Attach a dial indicator to transmission bell housing
with its plunger seated against end of input shaft.
Move input shaft in and out to obtain end play
reading. Input shaft end play must be 0.127 to
0.635 mm (0.005 to 0.025 inch). If not within
specifications, make the necessary thrust plate
adjustment.

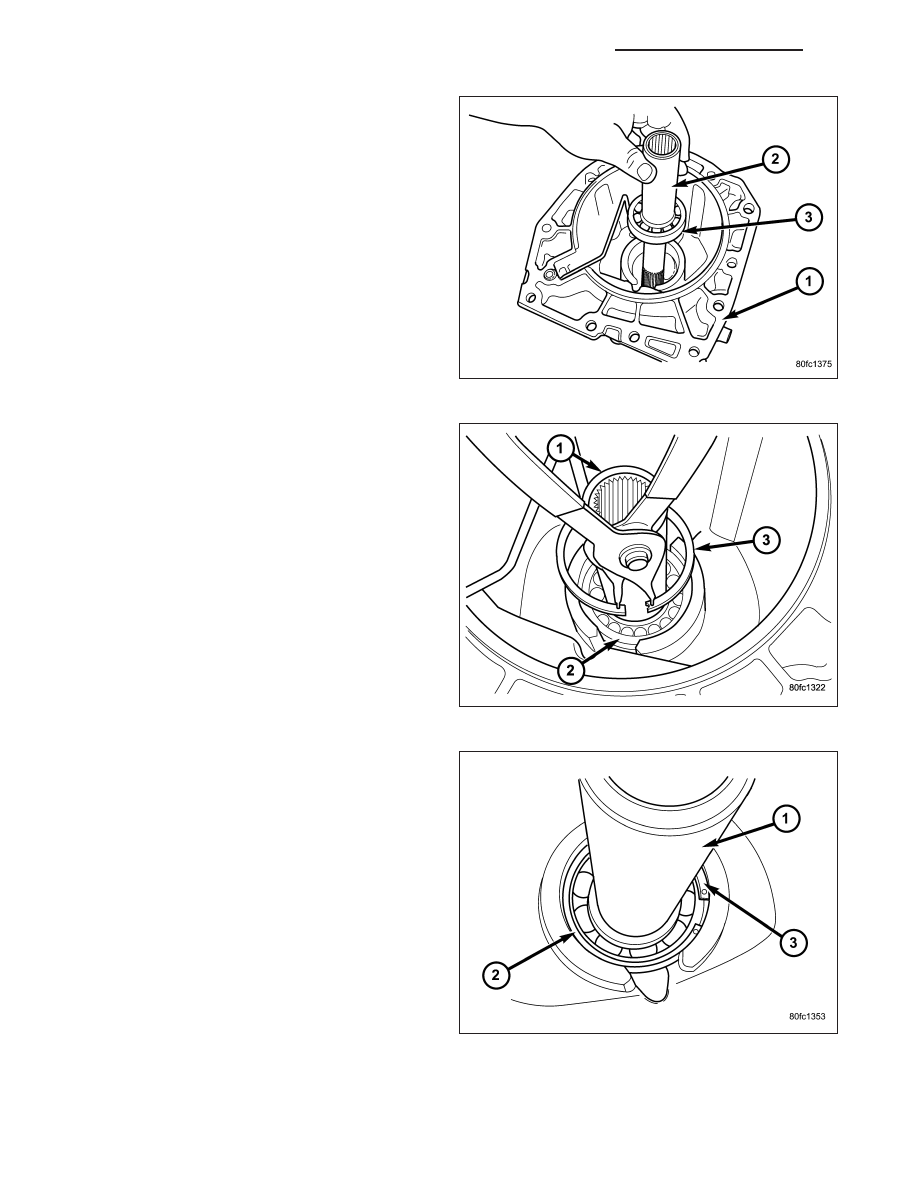

63. On 4X2 transmissions, perform the following, if necessary:

a.

Install the extension shaft bearing (2) onto the
extension shaft.

b.

Install the extension shaft bearing retaining ring
(3) onto the extension shaft (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 233

c.

Install the extension shaft (2) and bearing
assembly (3) into the extension housing (1).

d.

Install the extension shaft bearing snap ring (3)
into the extension housing.

e.

Verify that the extension shaft snap ring (3) is
fully engaged in the snap ring groove.

21 - 234

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

64. Inspect the lube tube grommet (2) for damage. If

the grommet lip is damaged, it will need to be
replaced.

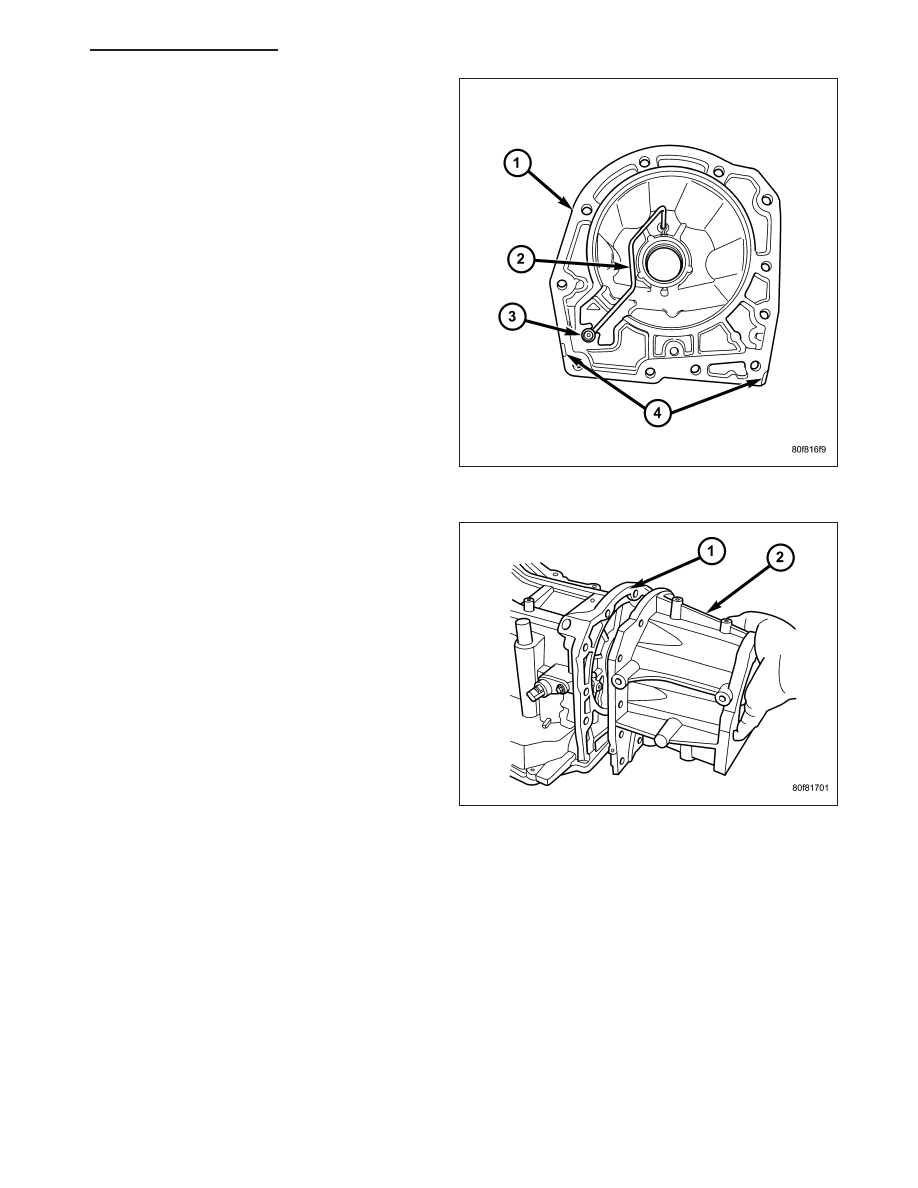

65. Install the 4X4 stub shaft onto the transmission

output shaft.

66. Place a bead of Mopar

T

ATF RTV on the rear sur-

face of the transmission case for the adapter/ex-
tension housing.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 235

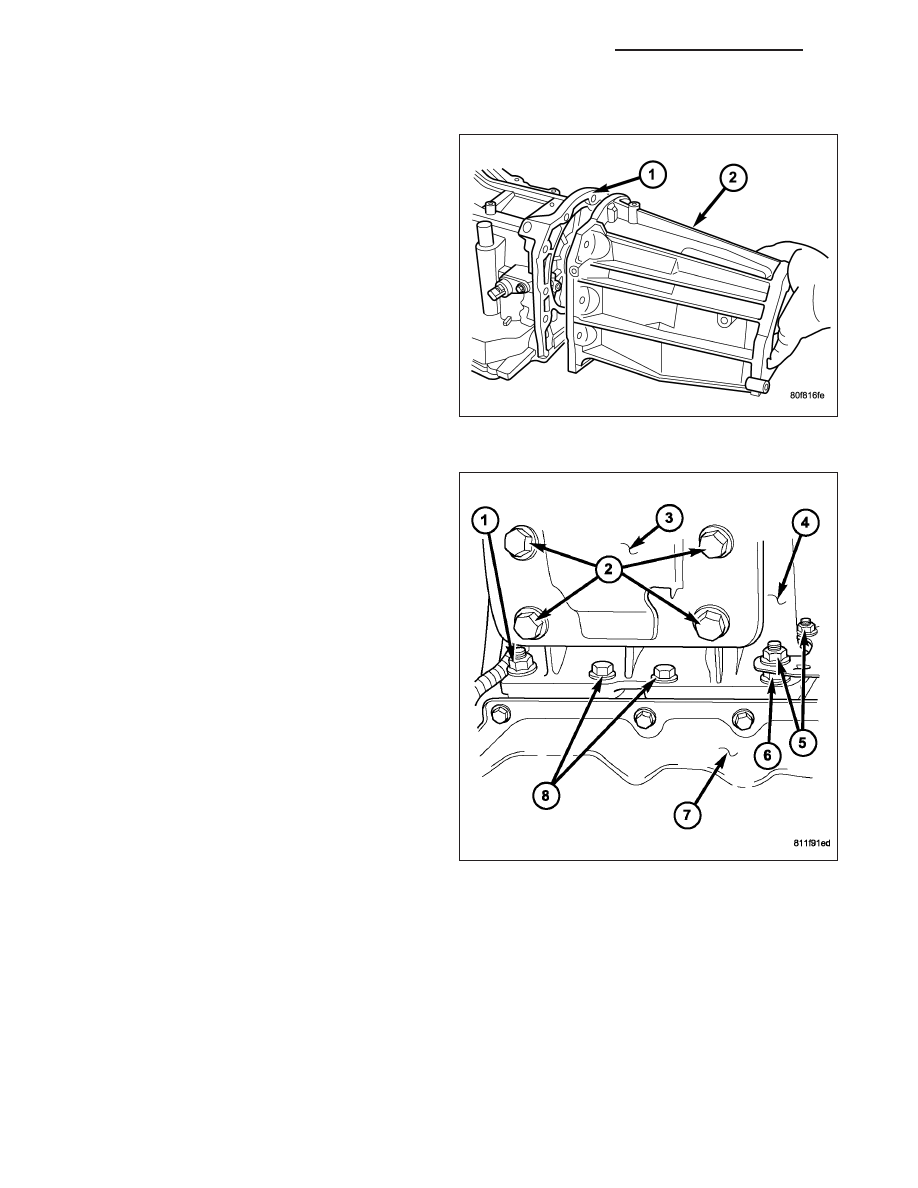

67. Install the adapter housing (2) onto the transmission case, 4X4 vehicles only.

68. Install the extension housing (2) onto the trans-

mission case, 4X2 vehicles only.

NOTE: Before installing the lowermost four adapt-
er/extension housing bolts , it will be necessary to
replentish the sealing patch on the bolts using
Mopar

T

Lock & Seal Adhesive.
