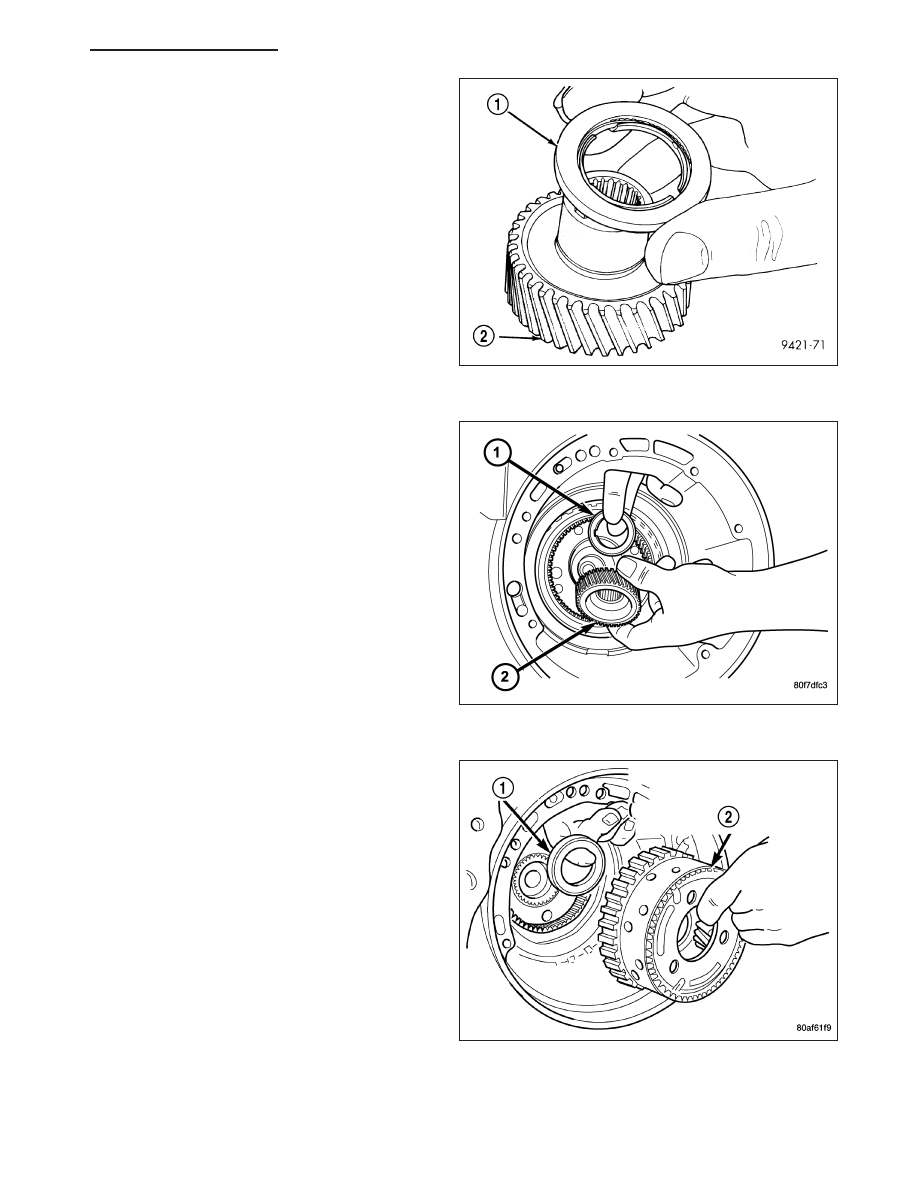

35. Install the #7 needle bearing (1) to the rear sun

gear (2). The number 7 needle bearing has
three antireversal tabs and is common with
the number 5 and number 2 position. The ori-
entation should allow the bearing to seat flat
against the rear sun gear. A small amount of
petrolatum can be used to hold the bearing to
the rear sun gear.

36. Install rear sun gear (2) and #7 needle bearing

(1).

37. Install front carrier/rear annulus assembly (2) and

#6 needle bearing (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 225

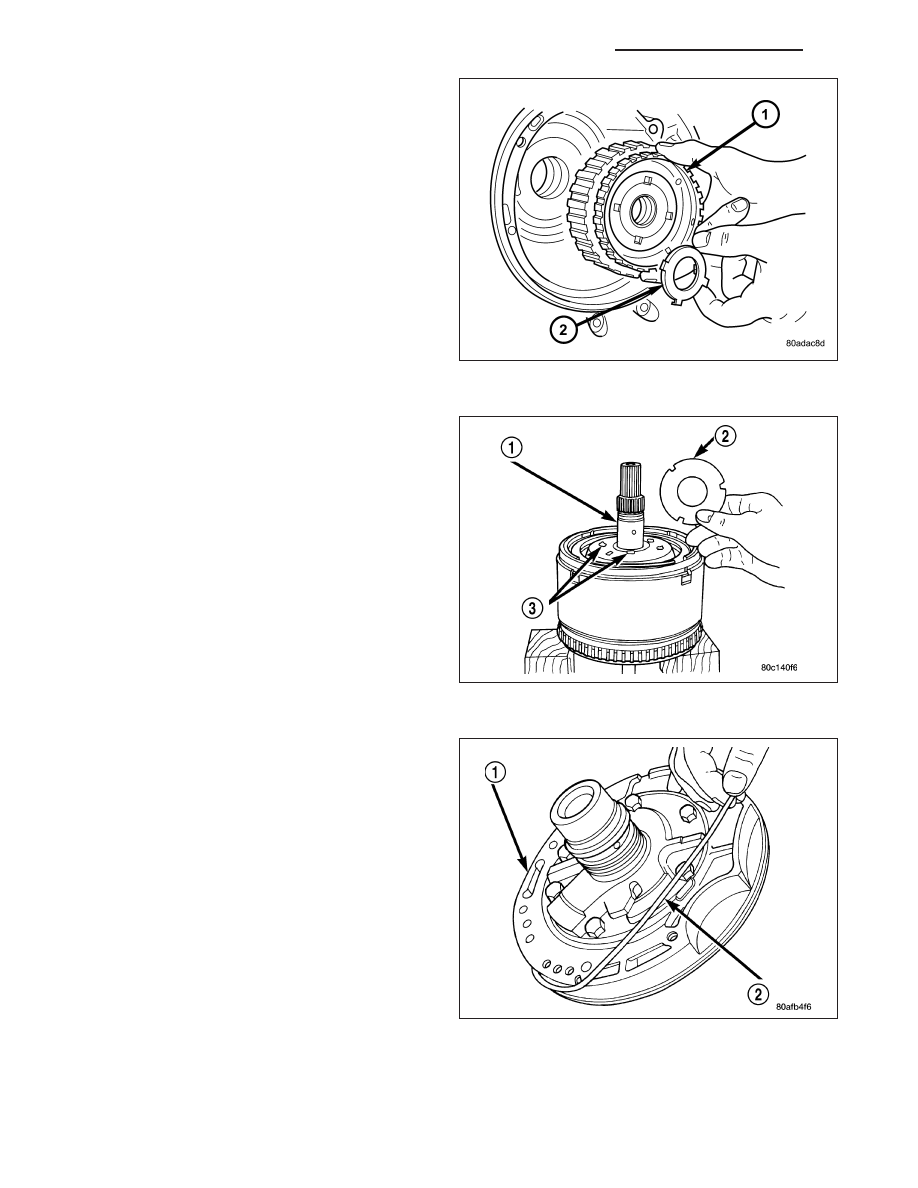

38. Install front sun gear assembly (1) and #4 thrust

washer (2).

39. Determine proper #4 thrust plate thickness. Select

the thinnest available #4 thrust plate.

40. Install #4 thrust plate (2) using petrolatum to hold

into position.

41. Install input clutch assembly. Ensure the input

clutch assembly is completely seated by viewing
position through input speed sensor hole. If the
speed sensor tone wheel is not centered in
the opening, the input clutches assembly is
not seated properly.

42. Remove the oil pump o-ring (2) and install oil

pump and gasket to transmission. Use screw-in
dowels or phillips-head screwdrivers to align
pump to case. Be sure to reinstall O-ring on
oil pump after selecting the proper No. 4
thrust plate.

21 - 226

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

43. Measure the input shaft end play with the trans-

mission in the vertical position. This will ensure
that the measurement will be accurate.

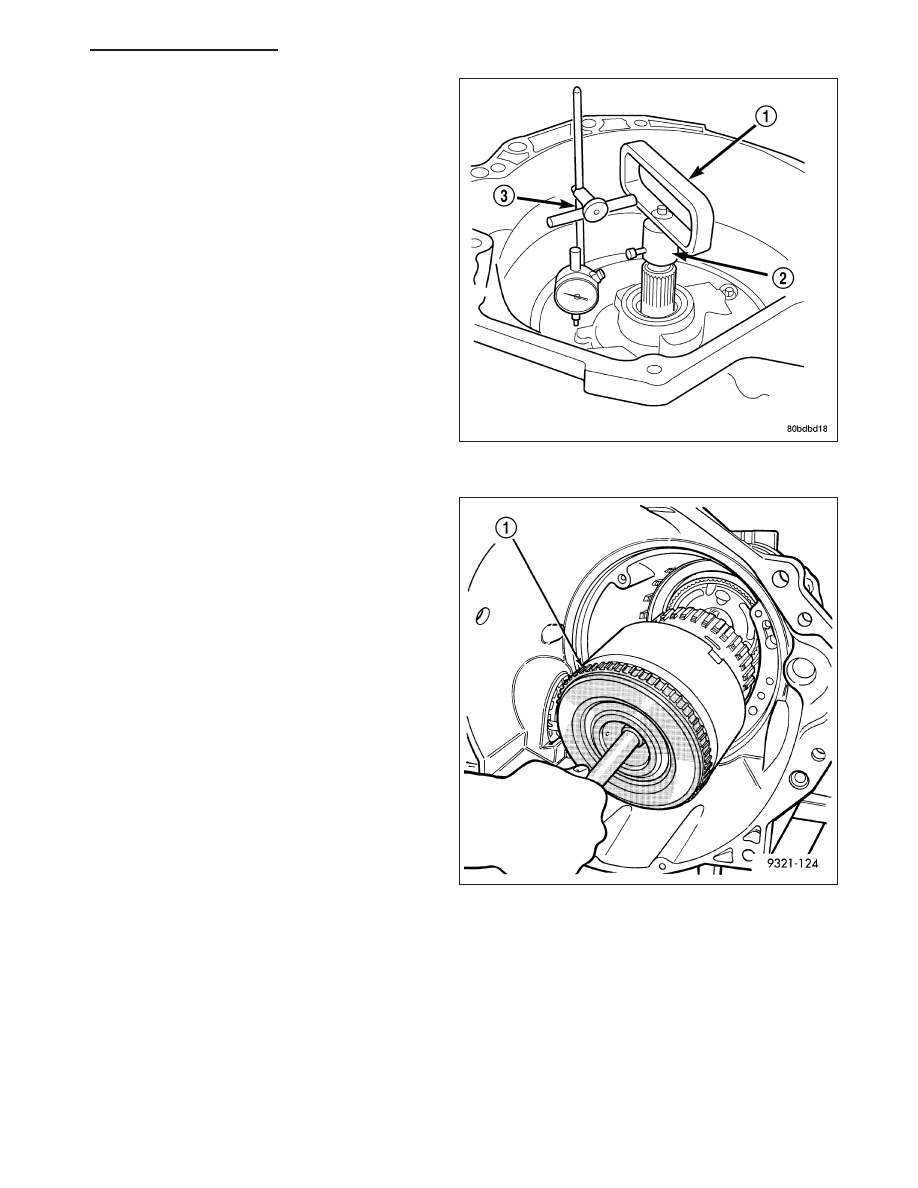

44. Set up and measure endplay using End Play Set

8266 (1, 2) and Dial Indicator Set C3339 (3) as
shown.

45. Measure input shaft end play. Input shaft end

play must be 0.127 to 0.635 mm (0.005 to 0.025
inch). For example, if end play reading is 0.055
inch, select No. 4 Thrust Plate which is 0.071 to
0.074 thick. This should provide an input shaft
end play reading of 0.020 inch, which is within
specifications.

46. Remove oil pump, gasket, and input clutch

assembly to gain access to and install proper #4
thrust plate.

47. Install input clutch assembly (1) with proper thrust

plate.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 227

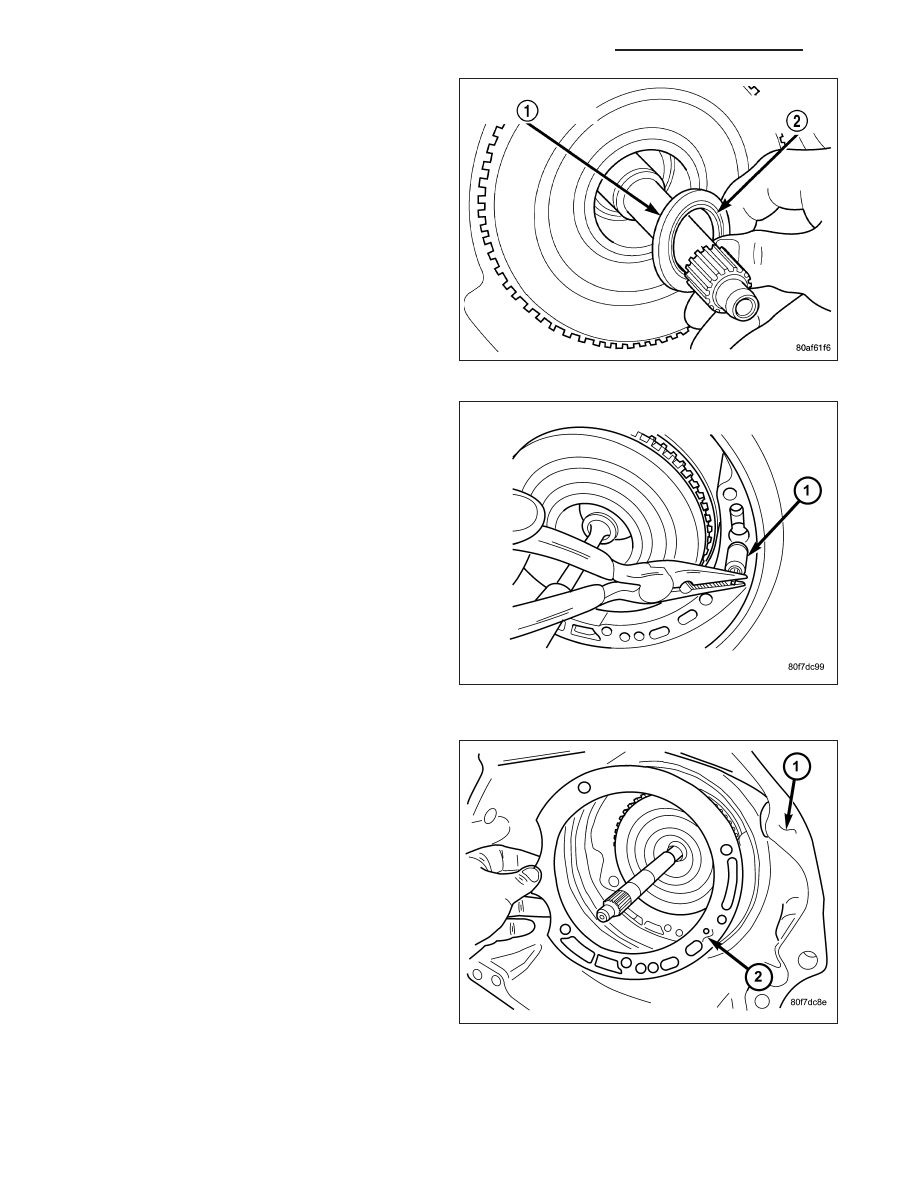

48. Install #1 caged needle bearing (1).

CAUTION: By-pass valve MUST be replaced if
transmission failure occurs.

49. Replace cooler by-pass valve (1) if transmission

failure has occurred.

NOTE: To align oil pump, gasket, and case during
installation, use threaded dowels or phillips screw-
drivers.

50. Install oil pump gasket (2).

21 - 228

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
