51. Install oil pump (2) and torque oil pump-to-case

bolts (1) to 30 N·m (265 in. lbs.). Do not reuse
original oil pump bolts.

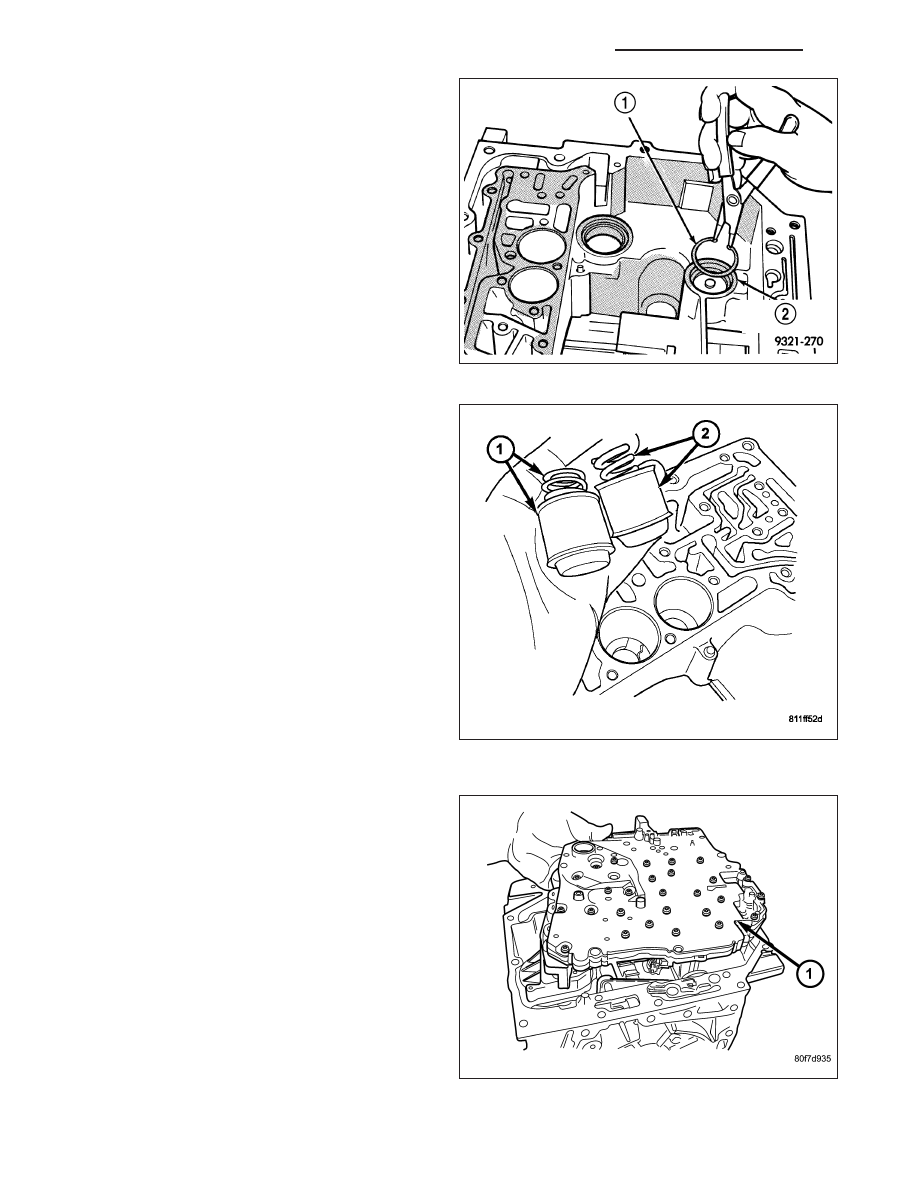

52. Install low/reverse accumulator (1) as shown.

53. Install low/reverse accumulator plug (2).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 229

54. Install low/reverse accumulator snap ring (1).

55. Install underdrive (2) and overdrive (1) accumula-

tors and springs.

CAUTION: Do not handle the valve body by the
manual shaft. Damage could result.

56. Install valve body (1) into place as shown.

21 - 230

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

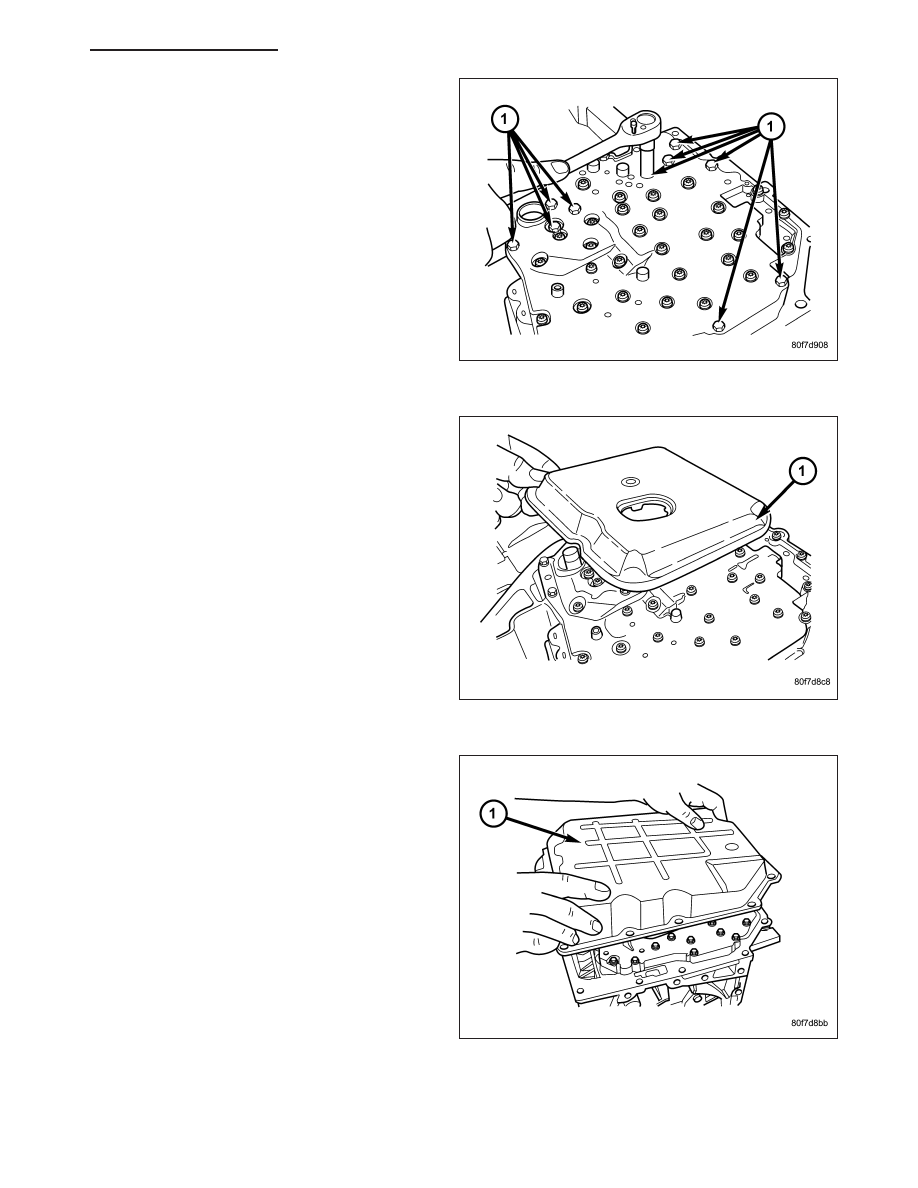

57. Install seven (7) valve body-to-case bolts (1) and

torque to 12 N·m (105 in. lbs.).

58. Install transmission oil filter (1). Tighten the bolts

to 5 N·m (45 in. lbs.).

59. Install transmission oil pan (1) with a bead of

Mopar

T

ATF RTV.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 231

NOTE: Before installing the oil pan bolt in the bolt
hole located between the torque converter clutch
on and U/D clutch pressure tap circuits , it will be
necessary to replentish the sealing patch on the
bolt using Mopar

T

Lock & Seal Adhesive.

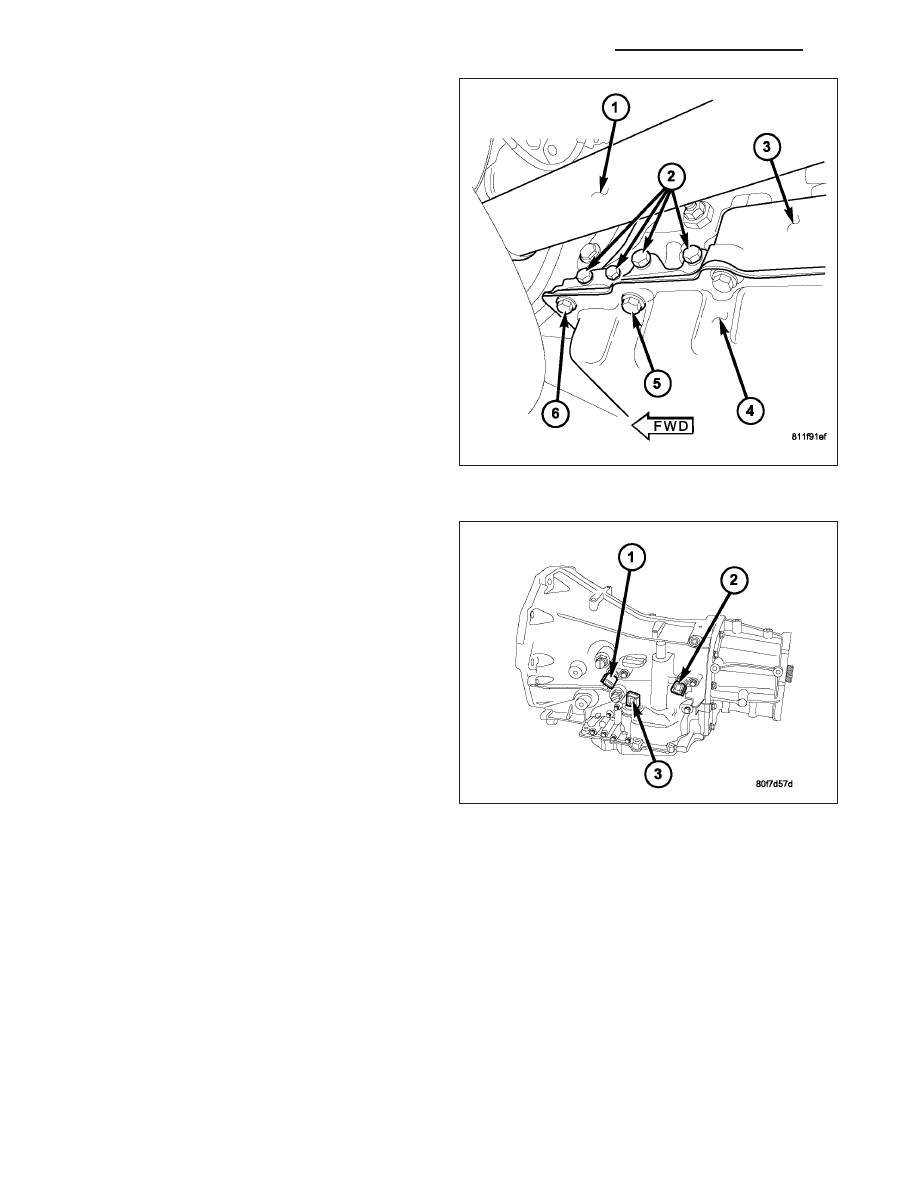

60. Install and torque the oil pan-to-case bolts to 20

N·m (14.5 ft. lbs.).

NOTE: Before installing either speed sensor bolt,
it will be necessary to replentish the sealing patch
on the bolt using Mopar

T

Lock & Seal Adhesive.

61. Install both speed sensors (1, 2) into the transmis-

sion case. Torque the speed sensor bolts to 9
N·m (80 in. lbs.).

21 - 232

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
