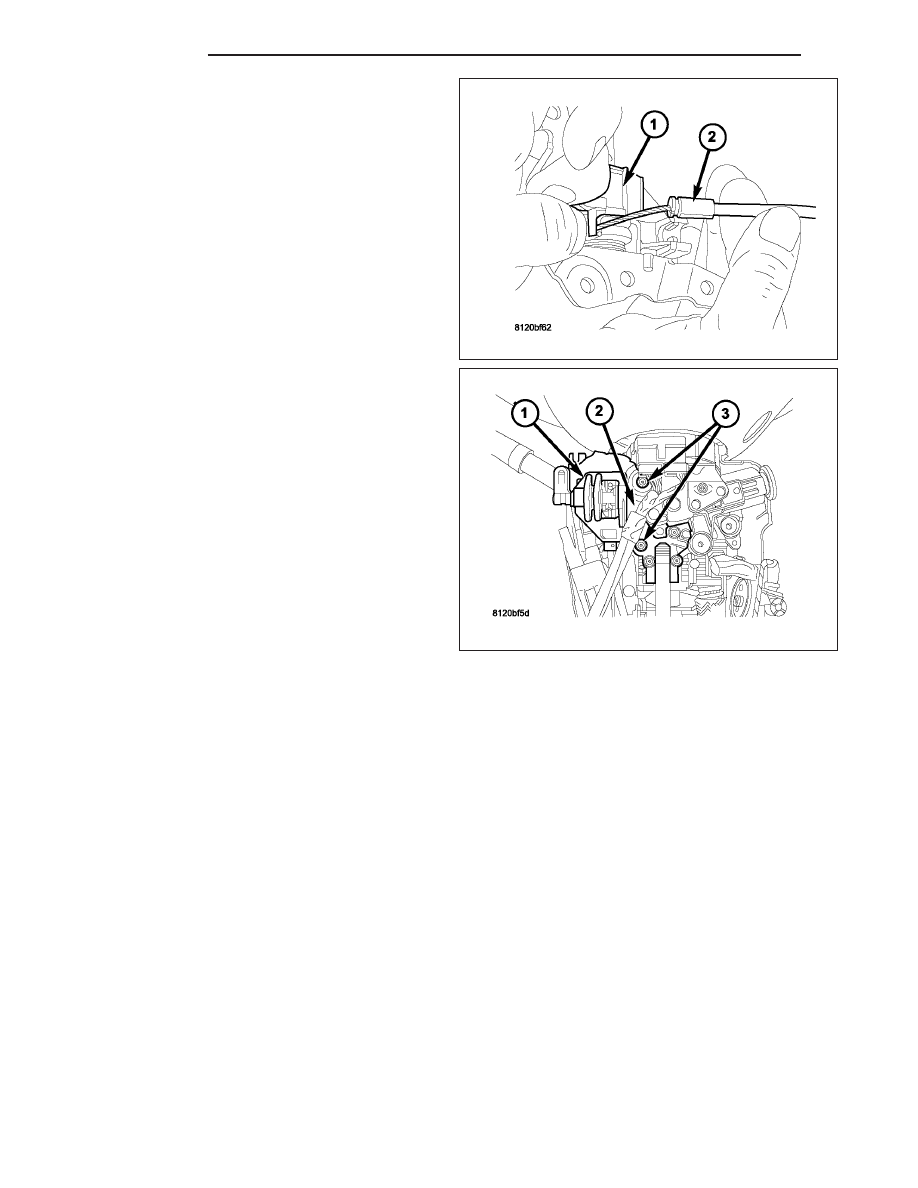

6. Unsnap the cable (2) from the bracket (1).

7. Remove the end of the cable (2) from the tilt lever

knob release bracket (1).

INSTALLATION

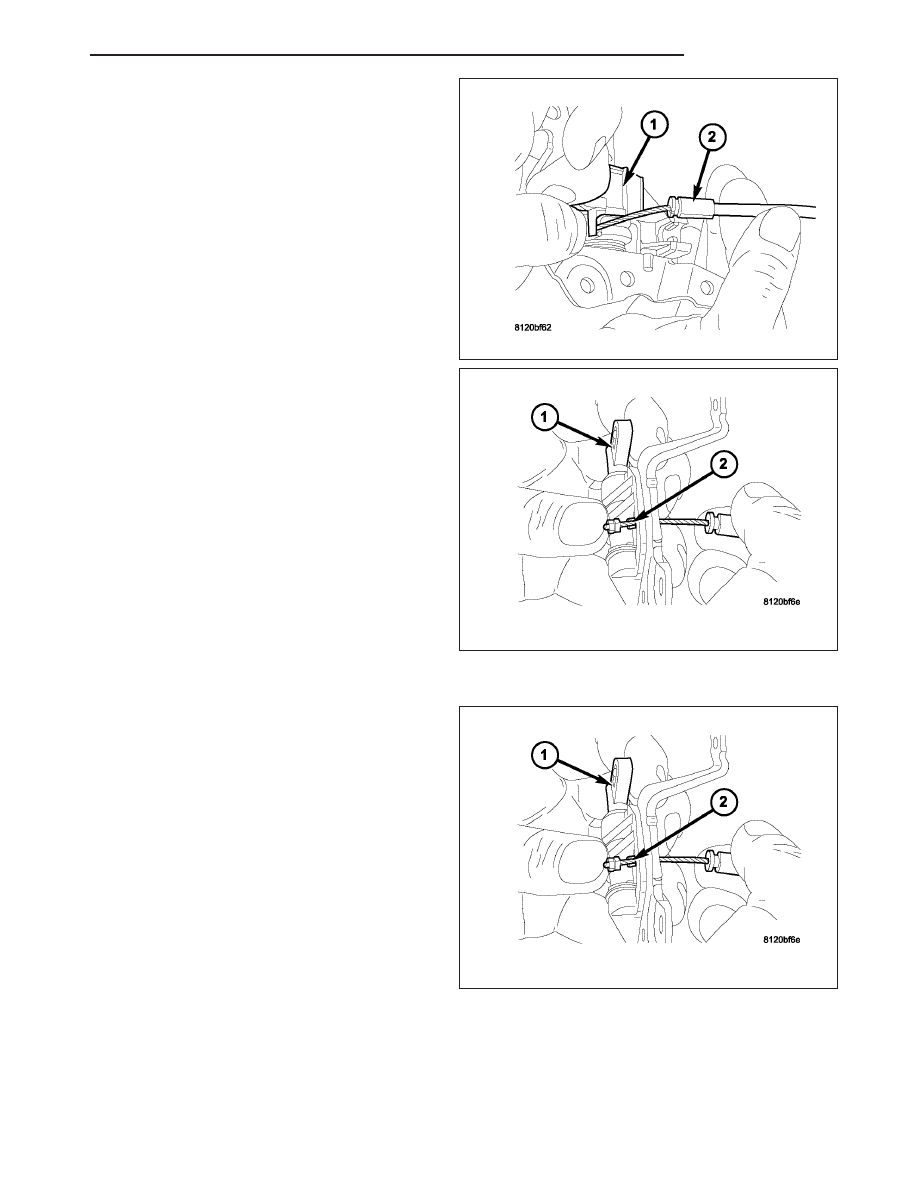

1. Route the cable (2) into the tilt lever release knob

bracket (1).

HB

COLUMN

19 - 29

2. Snap the cable end (2) into the bracket (1).

NOTE: Use special care not to pry on the clock-
spring electrical connector when removing or
installing the mounting screw located next to the
clockspring.

NOTE: New screws should be used when install-
ing the tilt lever release knob bracket to the col-
umn.

3. Install the tilt lever release knob bracket (1) to the

column and install the two new mounting screws
(3). Tighten the two new screws to 4.5 N·m (40 in.
lbs.).

4. Install the electrical harness plastic mounting tab

(2) to the bracket (1).

5. Install the lower shroud.

6. Install the steering column opening cover (Refer to 23 - BODY/INSTRUMENT PANEL/STEERING COLUMN

OPENING COVER - INSTALLATION).

7. Install the tilt lever handle.

19 - 30

COLUMN

HB

GEAR

TABLE OF CONTENTS

page

page

GEAR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 31

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

SPECIFICATIONS

TORQUE CHART

. . . . . . . . . . . . . . . . . . . . . . 35

GEAR

DESCRIPTION

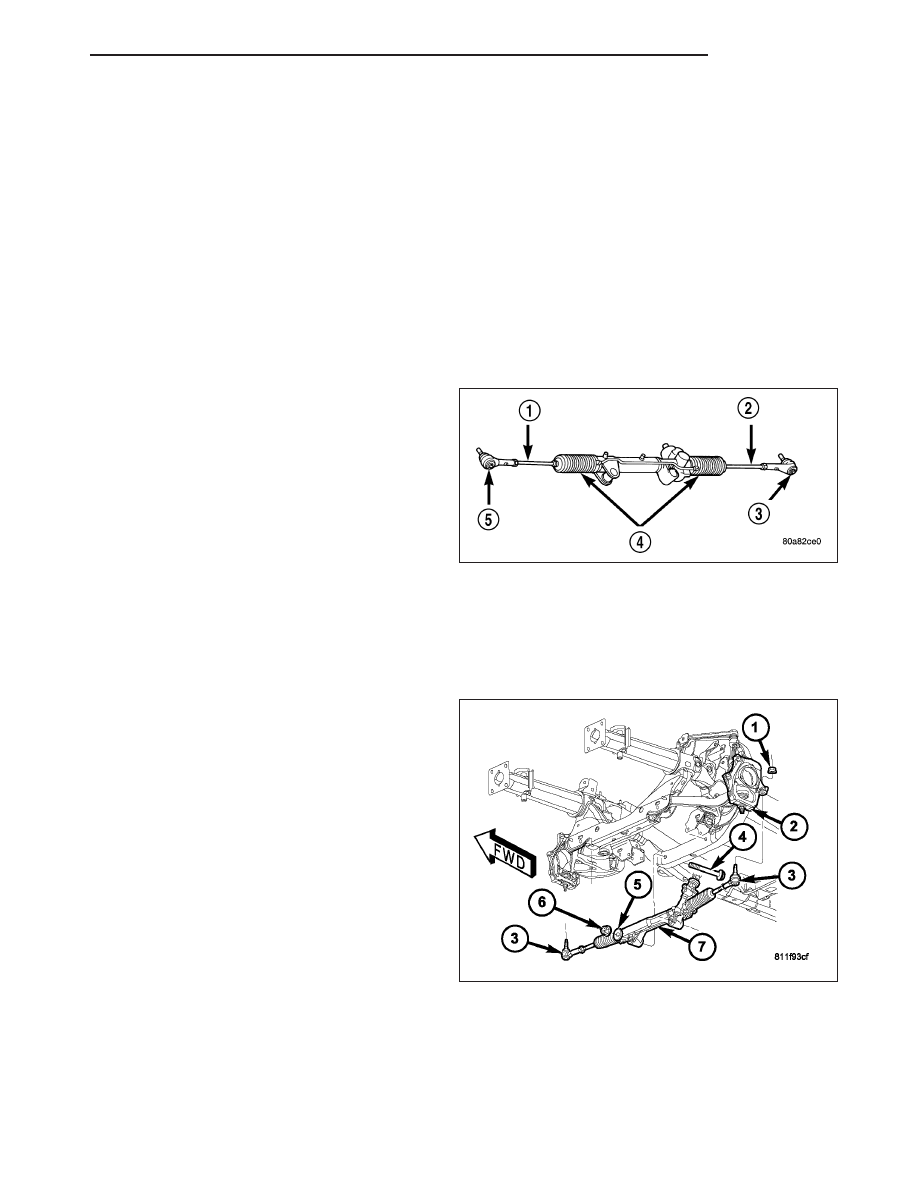

A rack and pinion steering gears is made up of two
main components, the pinon shaft and the rack. Other
components are the outer tie rod ends (3&5), inner tie
rod ends (1&2), Mounting Bushings and the boots (4).
The gear cannot be adjusted or internally serviced. If
a malfunction or a fluid leak occurs, the gear must be
replaced as an assembly. The only serviceable com-
ponent on the steering gear is the outer tie rod ends
(3&5).

OPERATION

The steering column shaft is attached to the gear pinion. The rotation of the pinion moves the gear rack from side-
to-side. This lateral action of the rack pushes and pulls the tie rods to change the direction of the front wheels.

REMOVAL

1. Siphon out as much power steering fluid as possi-

ble from the pump.

2. Lock the steering wheel.

3. Raise and support the vehicle.

4. Remove the front tires.

5. Remove the nuts (1) from the tie rod ends (3).

HB

GEAR

19 - 31

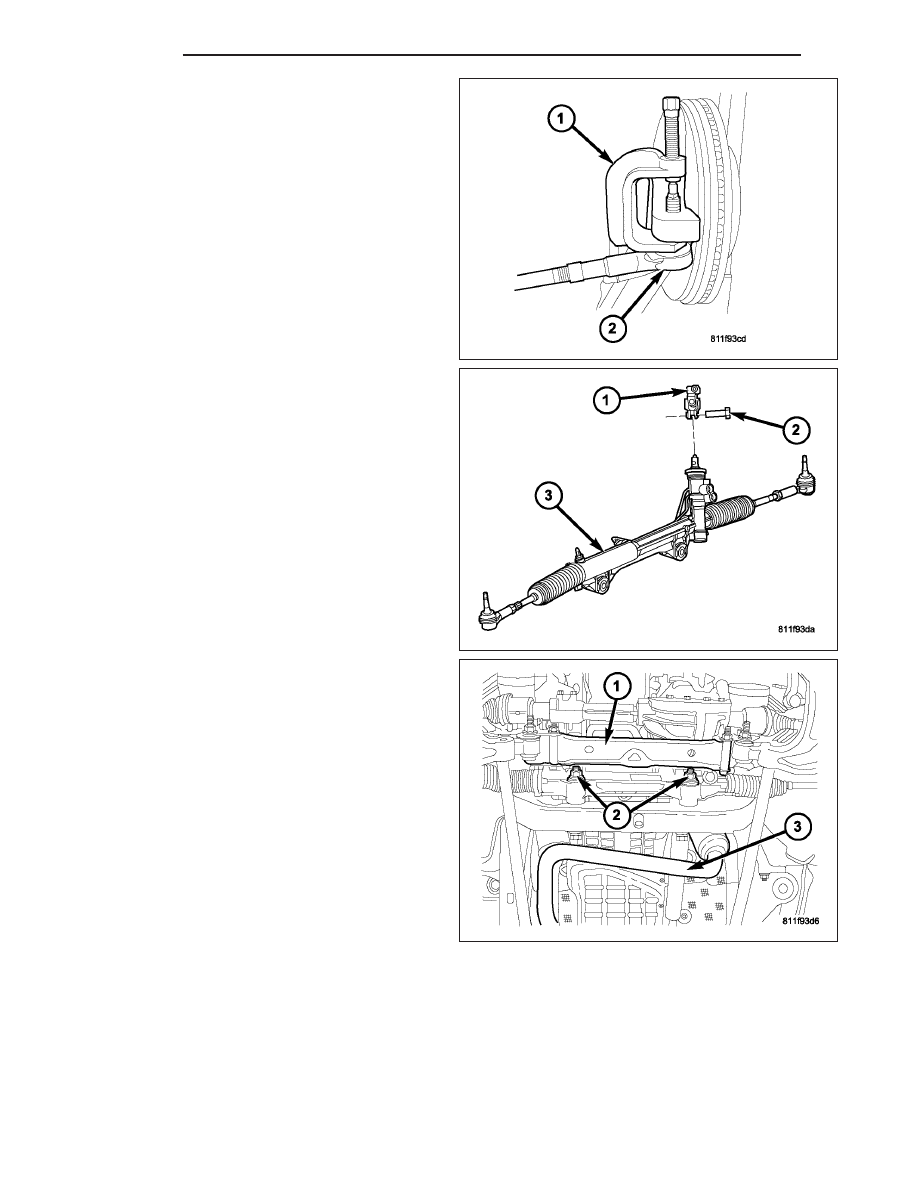

6. Separate tie rod ends (2) from the knuckles with

Puller 8677 (1) (Refer to 19 - STEERING/LINK-
AGE/TIE ROD END - REMOVAL).

7. Remove the steering gear pinch bolt (2).

8. Remove the lower steering coupling (1) from the

steering gear (3).

9. Turn the steering gear to the full right position.

10. Remove the exhaust Y-pipe (3) 3.7L & 4.7L

engines only..

11. Remove the power steering lines from the gear.

(Refer

to

19

-

STEERING/PUMP/HOSES

-

REMOVAL), (Refer to 19 - STEERING/PUMP/
HOSES - REMOVAL).
