DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Engine Coolant

Temperature Sensor - 5.7L

11

-

96

Fuel Filler Hose Clamp

3

-

30

Fuel Filler Housing-to-

Body Screws

2

-

17

Fuel Rail Mounting Bolts -

3.7L

11

-

100

Fuel Rail Mounting Bolts -

4.7L

11

-

100

Fuel Rail Mounting Bolts -

5.7L

11

-

100

Fuel Tank Mounting Straps

41

30

-

IAC Motor Mounting

Screws - 3.7L

7

-

60

IAC Motor Mounting

Screws - 4.7L

7

-

60

NVLD Pump Mounting

Bolt

8.5

-

75

Map Sensor Mounting

Screws - 3.7L

3

-

25

Map Sensor Mounting

Screws - 4.7L

3

-

25

PCM-to-Mounting Bracket

Mounting Screws

4

-

35

Power Steering Pressure

Switch - 3.7L

14-22

-

124-195

Power Steering Pressure

Switch - 4.7L

14-22

-

124-195

TPS Mounting Screws -

3.7L

7

-

60

TPS Mounting Screws -

4.7L

7

-

60

Throttle Body Mounting

Bolts - 3.7L

11

-

100

Throttle Body Mounting

Bolts - 4.7L

12

-

105

Throttle Body Mounting

Bolts - 5.7L

12

-

105

Oxygen Sensors

30

22

-

HB

FUEL DELIVERY

14 - 3

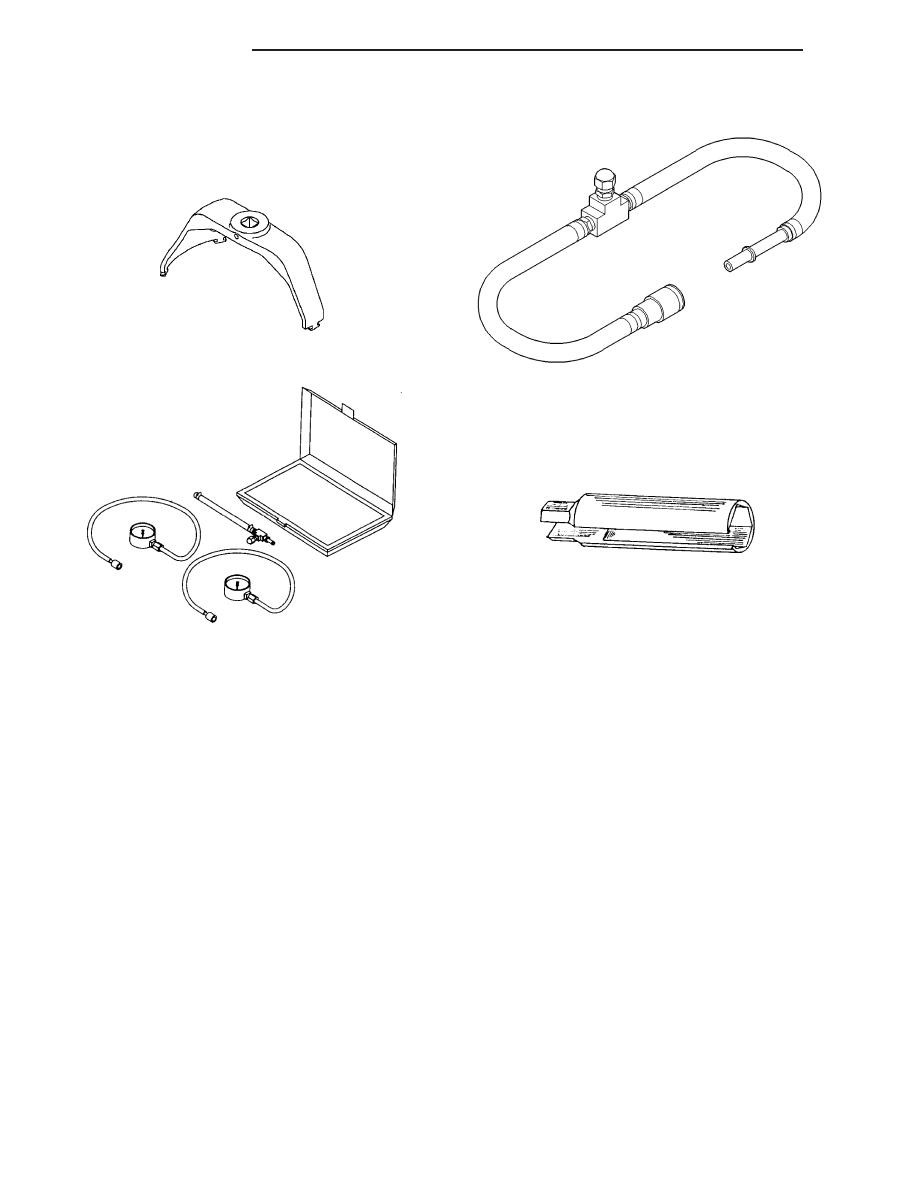

SPECIAL TOOLS

FUEL SYSTEM

LOCKRING REMOVER/INSTALLER #9340

TEST KIT, FUEL PRESSURE #5069

ADAPTERS, FUEL PRESSURE TEST - #6539

AND/OR #6631

O2S (OXYGEN SENSOR) REMOVER/INSTALLER -

#C-4907

14 - 4

FUEL DELIVERY

HB

SENSOR-FUEL LEVEL SENDING UNIT

DESCRIPTION

Refer to Fuel Pump Module for information.

LINES, FUEL

DESCRIPTION

Also refer to Quick-Connect Fittings.

WARNING: THE FUEL SYSTEM MAY BE UNDER A CONSTANT PRESSURE (EVEN WITH THE ENGINE OFF).
BEFORE SERVICING ANY FUEL SYSTEM HOSES, FITTINGS, LINES, OR MOST COMPONENTS, FUEL SYS-
TEM PRESSURE MUST BE RELEASED. REFER TO THE FUEL SYSTEM PRESSURE RELEASE PROCEDURE.

The lines/tubes/hoses used on fuel injected vehicles are of a special construction. This is due to the higher fuel
pressures and the possibility of contaminated fuel in this system. If it is necessary to replace these lines/tubes/
hoses, only those marked EFM/EFI may be used.

If equipped: The hose clamps used to secure rubber hoses on fuel injected vehicles are of a special rolled edge
construction. This construction is used to prevent the edge of the clamp from cutting into the hose. Only these rolled
edge type clamps may be used in this system. All other types of clamps may cut into the hoses and cause high-
pressure fuel leaks.

Use new original equipment type hose clamps.

FITTING, QUICK CONNECT

DESCRIPTION

Different types of quick-connect fittings are used to attach the various fuel system components, lines and tubes.
These are: a single-button type, a two-button type, a pinch type, a single-tab type, a two-tab type or a plastic
retainer ring type. Some are equipped with safety latch clips. Some may require the use of a special tool for dis-
connection and removal. Refer to Quick-Connect Fittings Removal/Installation for more information.

CAUTION: Before separating a quick-connect fitting, pay attention to what type of fitting is being used by
referring to Quick-Connect Fitting Removal. This will prevent unnecessary fitting or fitting latch breakage.

CAUTION: The interior components (o-rings, clips) of quick-connect fittings are not serviced separately, but
new plastic spacers and latches are available for some types. If service parts are not available, do not
attempt to repair the damaged fitting or fuel line (tube). If repair is necessary, replace the complete fuel line
(tube) assembly.

STANDARD PROCEDURE - QUICK-CONNECT FITTINGS

Different types of quick-connect fittings are used to attach the various fuel system components, lines and tubes.
These are: a single-button type, a two-button type, a pinch type, a single-tab type, a two-tab type or a plastic
retainer ring type. Some are equipped with safety latch clips. Some may require the use of a special tool for dis-
connection and removal.

DISCONNECTING

WARNING: THE FUEL SYSTEM IS UNDER A CONSTANT PRESSURE (EVEN WITH ENGINE OFF). BEFORE
SERVICING ANY FUEL SYSTEM HOSE, FITTING OR LINE, FUEL SYSTEM PRESSURE MUST BE RELEASED.
REFER TO FUEL SYSTEM PRESSURE RELEASE PROCEDURE.

HB

FUEL DELIVERY

14 - 5

CAUTION: Before separating a quick-connect fitting, pay attention to what type of fitting is being used by
referring to Quick-Connect Fitting Removal. This will prevent unnecessary fitting or fitting latch breakage.

CAUTION: The interior components (o-rings, clips) of quick-connect fittings are not serviced separately, but
new plastic spacers and latches are available for some types. If service parts are not available, do not
attempt to repair the damaged fitting or fuel line (tube). If repair is necessary, replace the complete fuel line
(tube) assembly.

1. Perform fuel pressure release procedure. Refer to Fuel Pressure Release Procedure.

2. Disconnect negative battery cable from battery.

3. Clean fitting of any foreign material before disassembly.

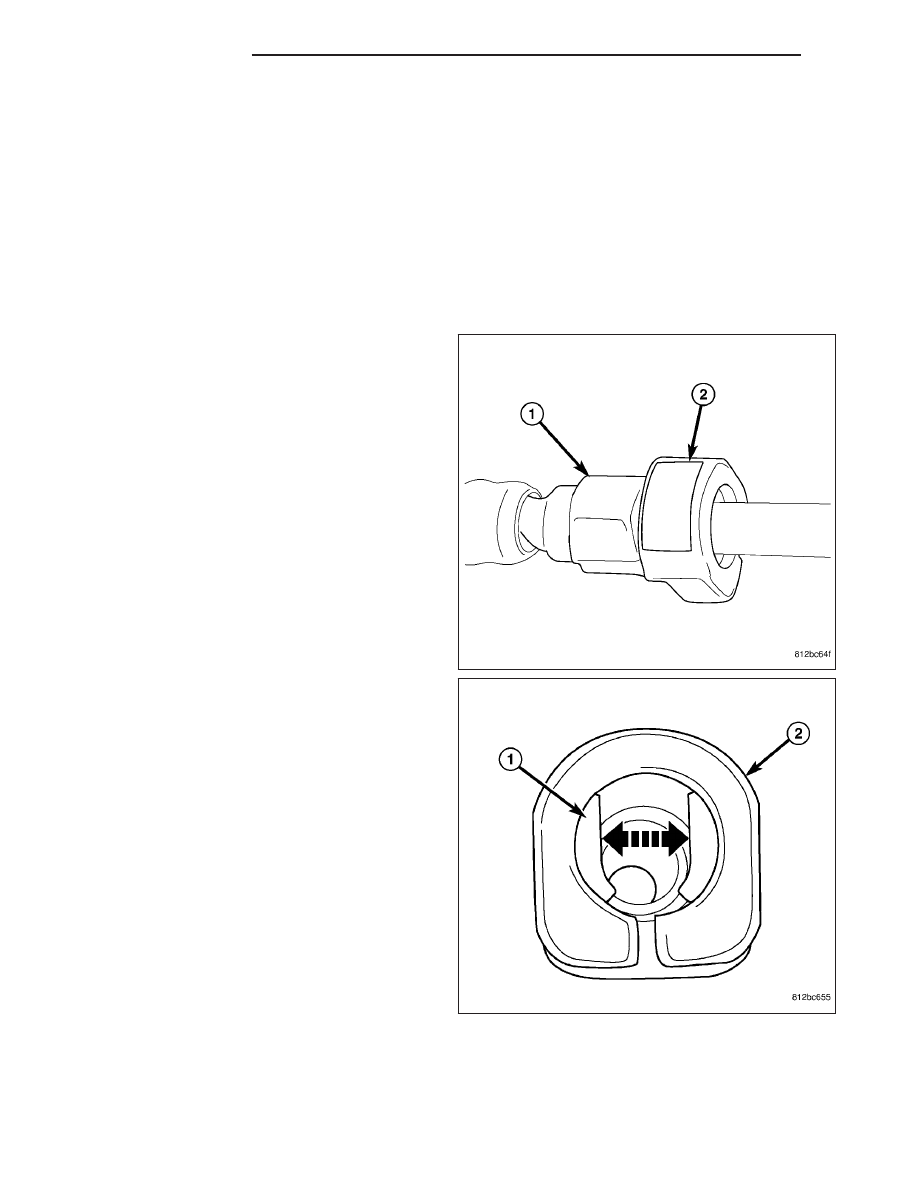

4. Single–Button Type Fitting: This type of fitting is

equipped with a single push-button (2) located on
the quick-connect fitting.

5. The push-button is attached to two internal latches

(1). To disconnect, press on push-button with your
thumb and unlatch fitting from fuel line. Special
tools are not required for disconnection. DO NOT
ATTEMPT TO PRY OR PULL UP ON PUSH-BUT-
TON. LATCHES WILL BE BROKEN.
