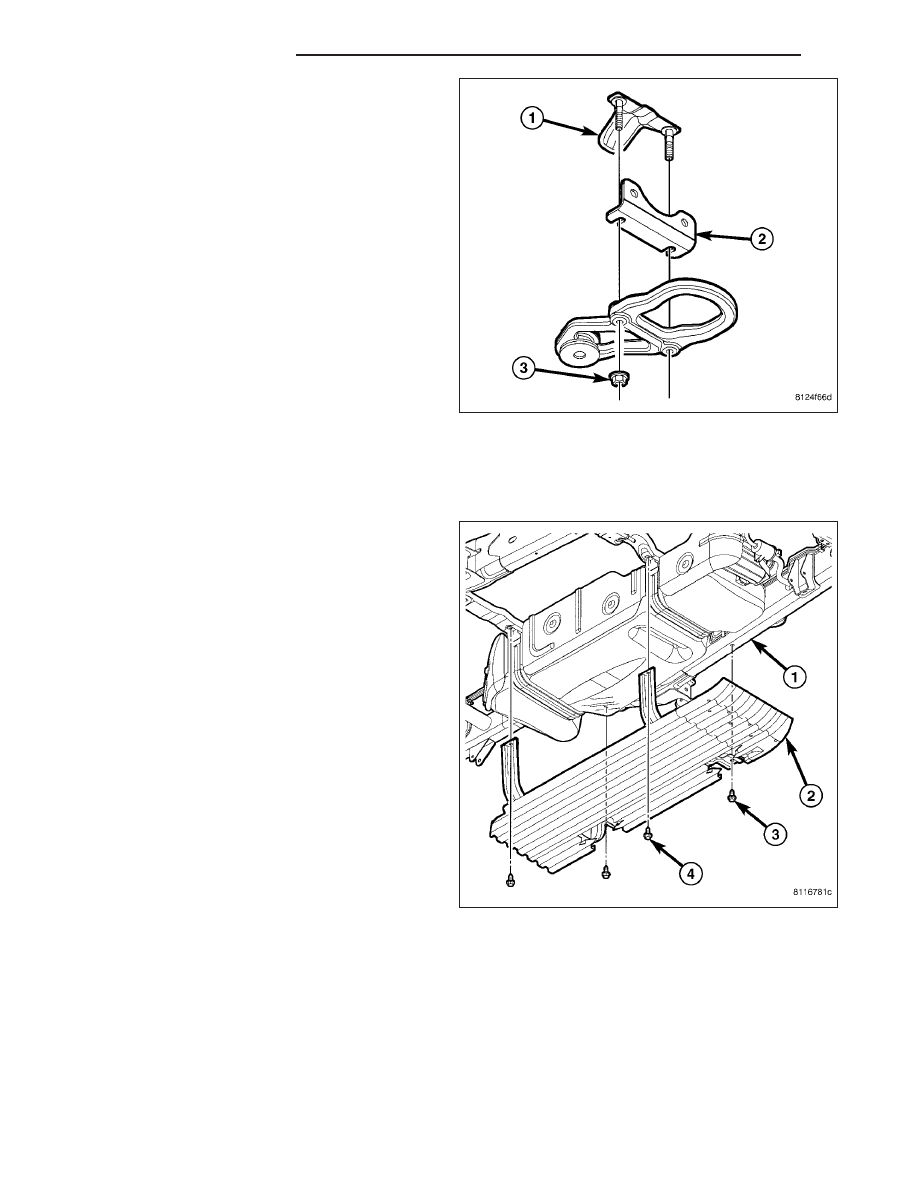

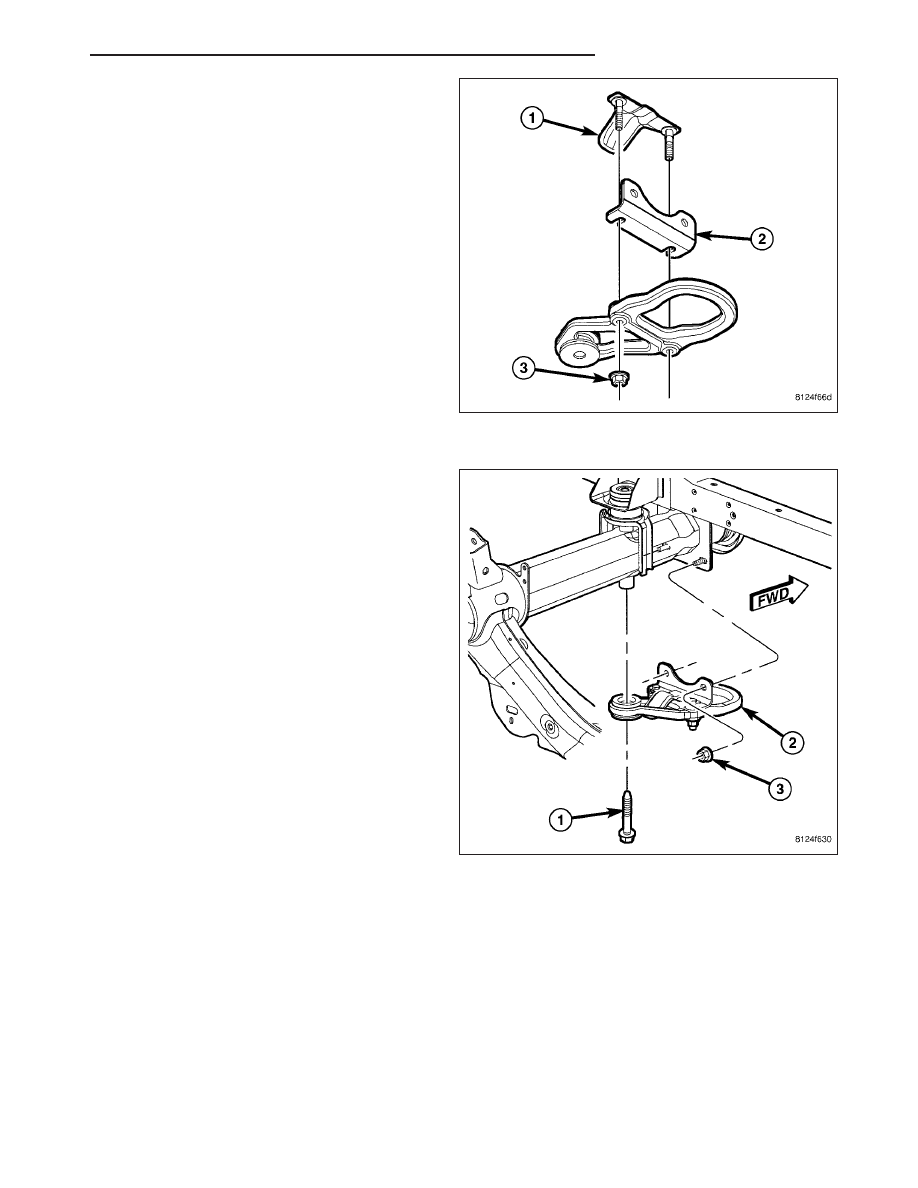

2. Remove the nuts (3) and remove the tow hook.

INSTALLATION

1. Install the support brackets and install the bumper

support nuts (3).

2. Tighten the nuts (3) to 109 N·m (80 ft. lbs.).

3. Install the front body mount bolt (1) and tighten to

81 N·m (60 ft. lbs.).

HB

FRAME & BUMPERS

13 - 23

4. Install the support bracket (2) nuts (3) and tighten

to 109 N·m (80 ft. lbs.).

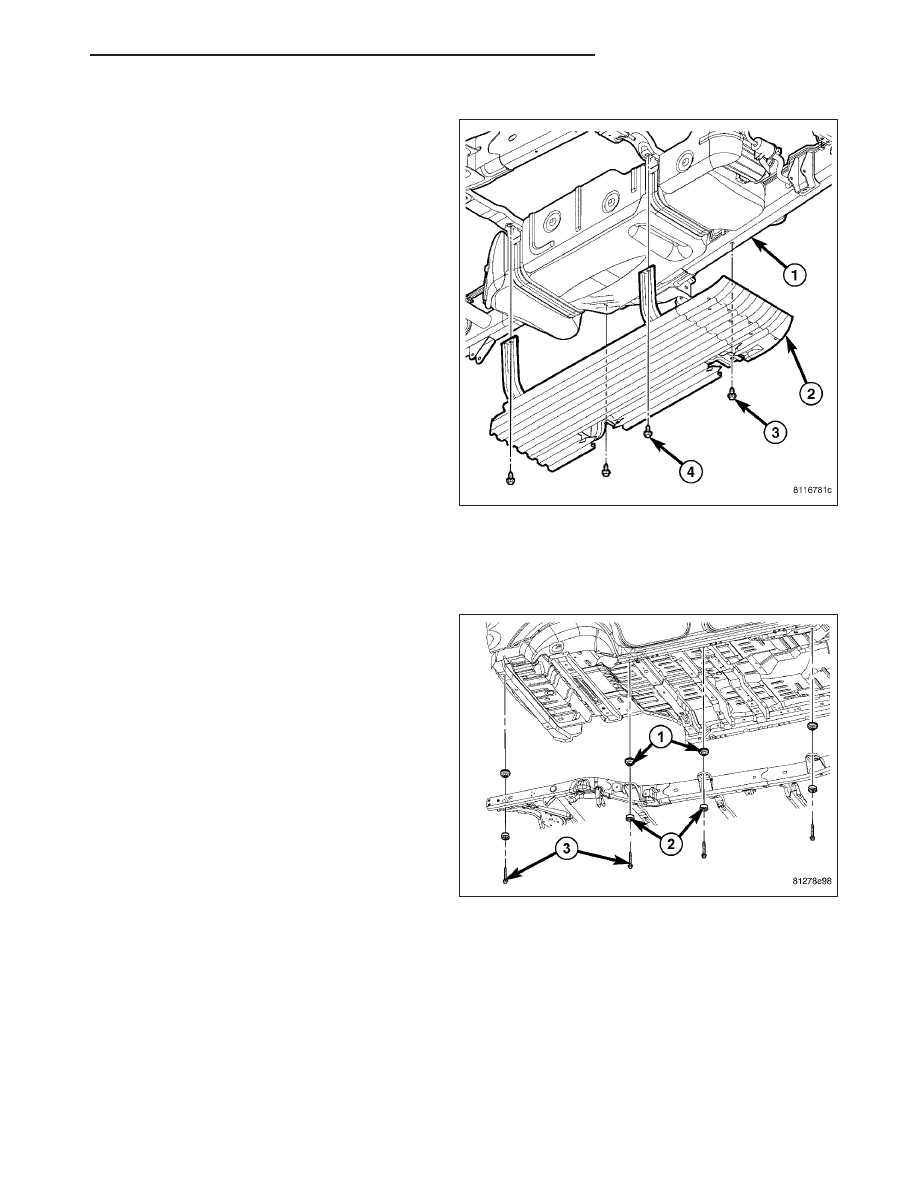

SKID PLATE-FUEL TANK

REMOVAL

1. Raise and support the vehicle.

2. Support the skid plate with a suitable lifting device.

3. Remove inboard bolts (4).

4. Remove bolts (3) that attach skid plate to frame

side rail and remove the skid plate.

13 - 24

FRAME & BUMPERS

HB

INSTALLATION

1. Position and support skid plate under fuel tank.

2. Install inboard bolts and tighten to 41 N·m (30 ft.

lbs.).

3. Install bolts attaching skid plate to frame side rail

and tighten to 37 N·m (27 ft. lbs.).

RECEIVER KIT-TRAILER TOW

REMOVAL

1. Remove the rear bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR

BUMPER

-

REMOVAL)

2. Remove the rear cab to frame bolts (3) and

rebound cushions (2) to remove the front hitch bolt.

HB

FRAME & BUMPERS

13 - 25

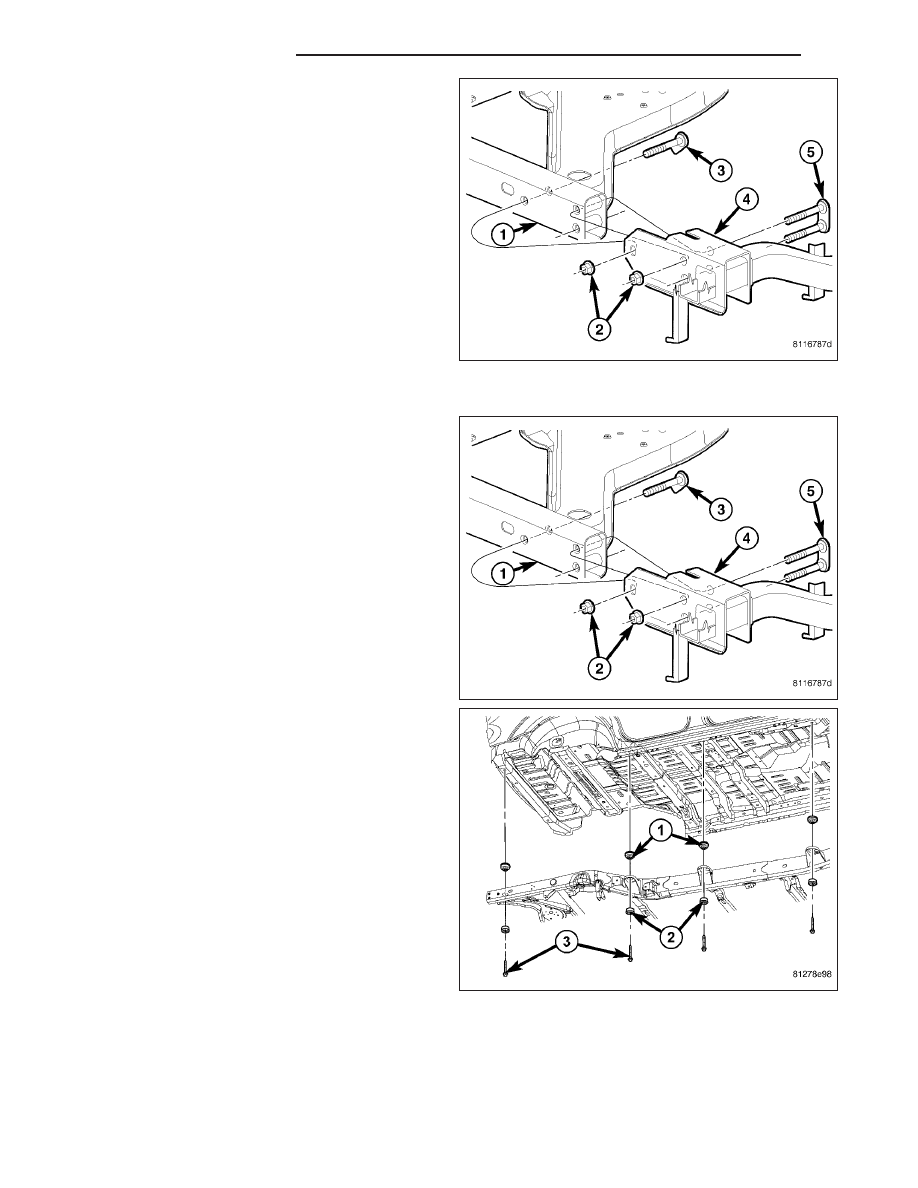

3. Support trailer hitch on a suitable lifting device.

4. Disconnect the trailer electrical wiring electrical

connector.

5. Remove the bolts (3 and 5) and nuts (2) attaching

trailer hitch (4) to frame rails (1).

6. Separate trailer hitch (4) from vehicle.

INSTALLATION

1. Position trailer hitch on vehicle.

2. Install the bolts and nuts (2, 3 and 5) attaching

trailer hitch to frame rail and tighten to 183 N·m
(135 ft. lbs.).

3. Connect the trailer wiring electrical connector.

4. Install the rear body rebound cushions (2) and cab

mounting bolts (3) and tighten to 81 N·m (60 ft.
lbs.).

5. Install the rear bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR

BUMPER

-

INSTALLATION)

13 - 26

FRAME & BUMPERS

HB
