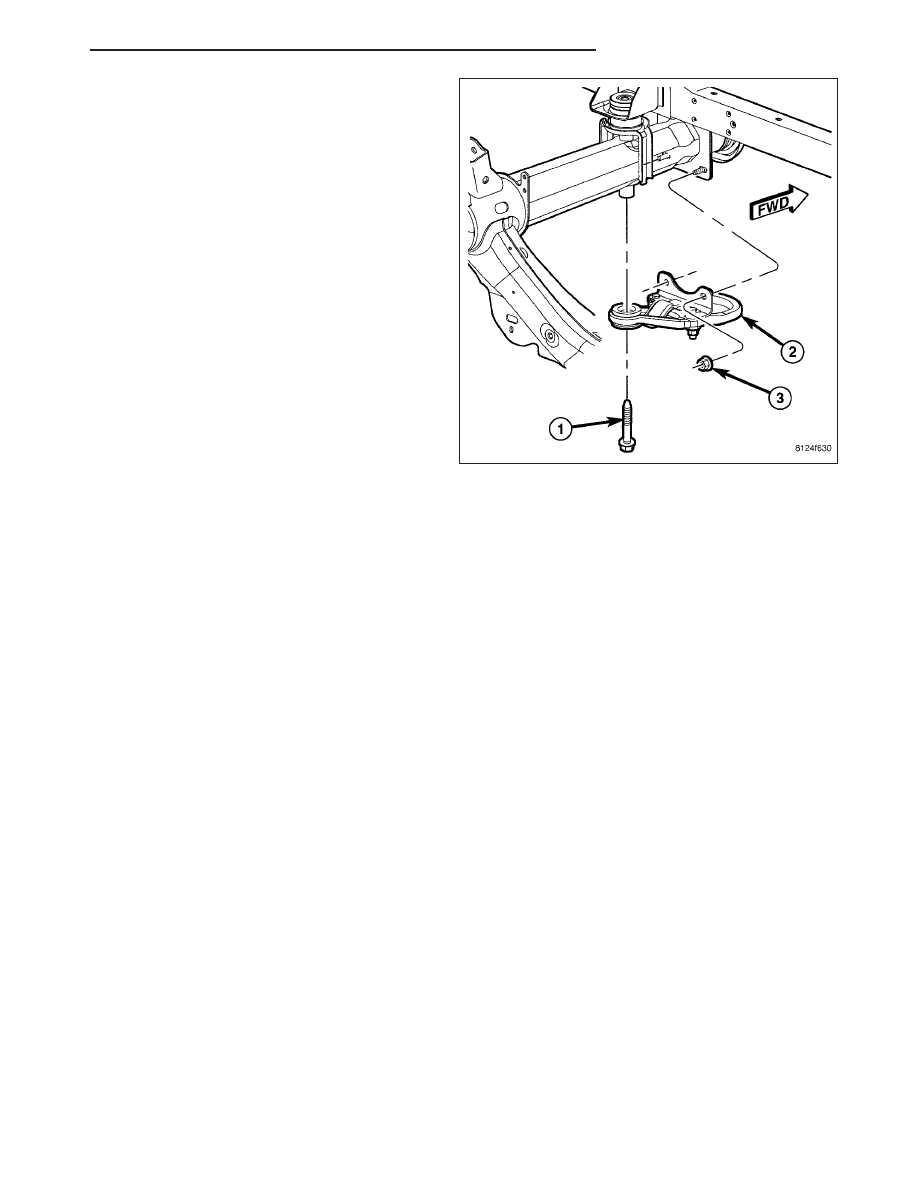

25. Install the tow hook assembly (2), if equipped,

and install the two lower bumper support nuts (3).

26. Tighten the nuts (3) to 109 N·m (80 ft. lbs.).

27. Install the front body mount bolt (1) and tighten to

81 N·m (60 ft. lbs.).

28. Install the front bumper. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT BUMPER - INSTALLATION)

29. Install the front wheelhouse splash shield. (Refer to 23 - BODY/EXTERIOR/FRONT WHEELHOUSE SPLASH

SHIELD - INSTALLATION)

HYDROFORM FENDER RAIL REPAIR

CAUTION: This repair procedure assumes damage to the right or left hydroform fender rail. Prior to any
repairs, the vehicle must be mounted on the appropriate frame repair equipment (“frame rack”), checked
with three dimensional measuring equipment, and necessary pull corrections made. If damage exists in the
hydroform fender rail, or cab beyond the area covered by this service procedure after dimensional correc-
tions are made, the hydroform must be replaced in its entirety. Refer to 23 - BODY/BODY STRUCTURE/
WELD LOCATIONS - SPECIFICATIONS, when replacing the entire hydroform.

CAUTION: Inspect the tire winch assembly for damage. If any one or more of the following are evident,
replace the winch assembly.

•

Indications of cracked or bulging plastic.

•

Housing flanges are bent or cracked.

•

If winch was loose before repair.

•

If the rivet heads are separated from the housing in any way.

1. Before proceeding with this repair procedure review the required service warnings and precautions. (Refer to 13

- FRAME & BUMPERS/FRAME - WARNING)

2. Disconnect and isolate the battery negative cable.

3. Remove the front wheelhouse splash shield. (Refer to 23 - BODY/EXTERIOR/FRONT WHEELHOUSE SPLASH

SHIELD - REMOVAL)

4. Remove the fender. (Refer to 23 - BODY/EXTERIOR/FRONT FENDER - REMOVAL)

5. Remove the A/C condenser, if required. (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING/A/C CON-

DENSER - REMOVAL)

6. Remove the A/C lines, if required. Refer to the Heating and Air Conditioning section of the manual for recom-

mended procedures.

HB

FRAME & BUMPERS

13 - 15

7. Remove the radiator assembly. (Refer to 7 - COOLING/ENGINE/RADIATOR - REMOVAL)

8. Remove the air cleaner and support bracket, if required. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR

CLEANER ELEMENT - REMOVAL)

9. Remove the integrated power module. (Refer to 8 - ELECTRICAL/POWER DISTRIBUTION/INTEGRATED

POWER MODULE - REMOVAL)

10. Remove the bolts and position aside the wire harness and grounds, if required.

11. Remove the upper radiator crossmember. (Refer to 23 - BODY/EXTERIOR/UPPER RADIATOR CROSSMEM-

BER - REMOVAL)

12. Remove the headlamp unit. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP UNIT -

REMOVAL)

13. Remove the front cab mount to the Front End Sheet Metal bracket (FESM) bolt.

14. Remove the bolts attaching the lower radiator crossmember to the hydroform fender rail.

CAUTION: Do not use any flame or plasma cutting equipment to cut the frame in this procedure. The inac-
curate and high temperatures achieved during flame or plasma cutting will change the metal characteristics
and may weaken the frame and/or repair location.

15. Using a reciprocating saw or equivalent, cut the fender rail and shotgun at a straight and square section of the

hydroform and remove.

16. Smooth and square the cut edges.

17. Using the damaged structure as a reference cut the service part at the same location as the first cut. Smooth

and square the cut edges.

NOTE: The repair structure should butt up to the remaining structure and provide the same overall vehicle
geometry.

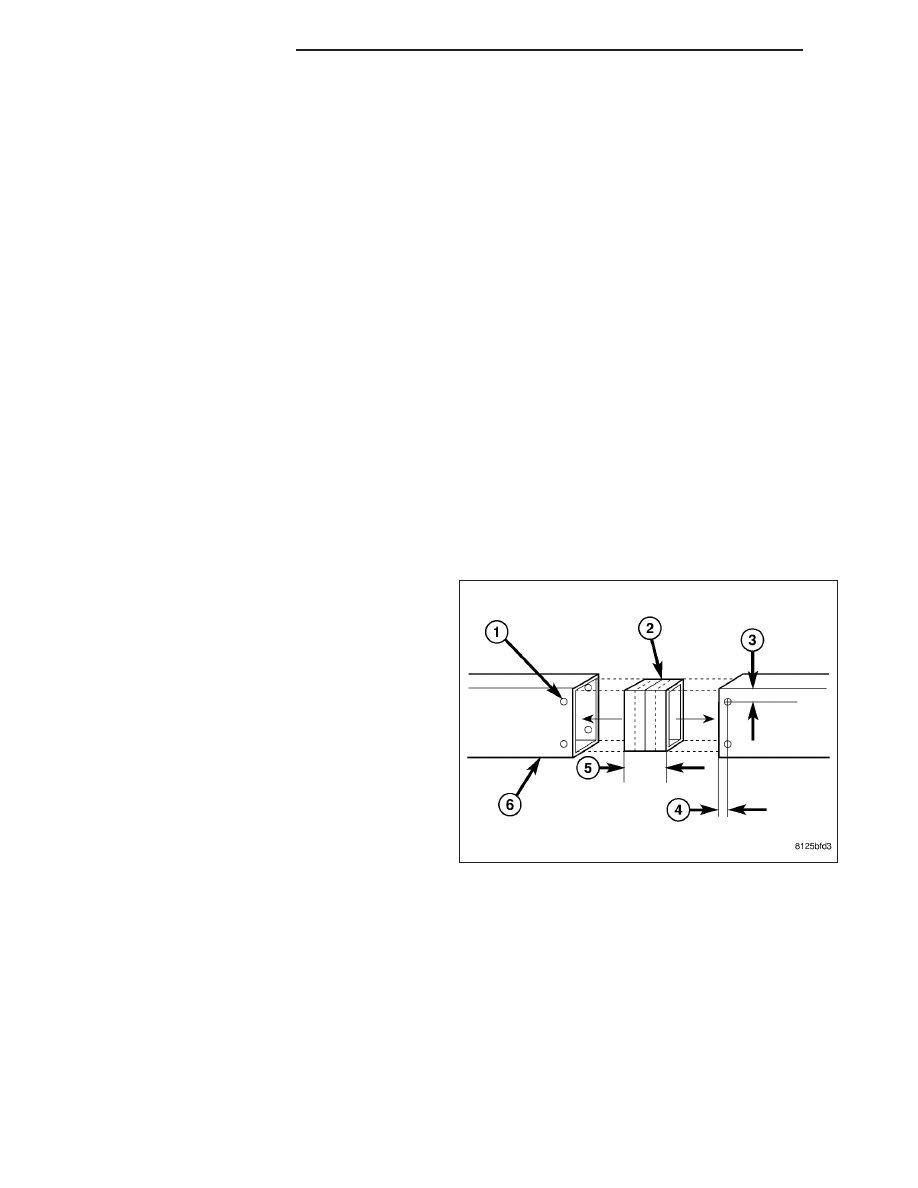

18. Fabricate 51 mm (2.0 in.) long repair inserts (5)

using scrap from the old structure or the replace-
ment part. It will be necessary to split the inserts
on each of their four sides to fit into the hydro-
form.

19. Remove any paint or e-coat from the inserts and

also to the interior and exterior of the hydroforms.

20. Cut plug weld holes (1) as described below.

•

On the upper rail, cut one 13 mm (0.5 in.) hole
(1) on each side of the rail, 25 mm (1.0 in.) from
the butt joint of the tubes (4).

•

On the lower rail, cut one 13 mm (0.5 in.) hole
(1) on the top and bottom sides of the rail 25 mm
(1.0 in.) from the butt joint of the tube (4).

•

On the lower rail, cut two 13 mm (0.5 in.) holes
(1) on the inner and outer sides of the rail 25 mm (1.0 in.) from the butt joint of the tube (4).

CAUTION: Shield the surrounding area and components from exposure to the welding spatter and heat.

21. Install the insert (2) 1” into the replacement part (6) and tack into place with a weld. (Refer to 13 - FRAME &

BUMPERS/FRAME - SPECIFICATIONS - WELDING)

13 - 16

FRAME & BUMPERS

HB

HB

FRAME & BUMPERS

13 - 17

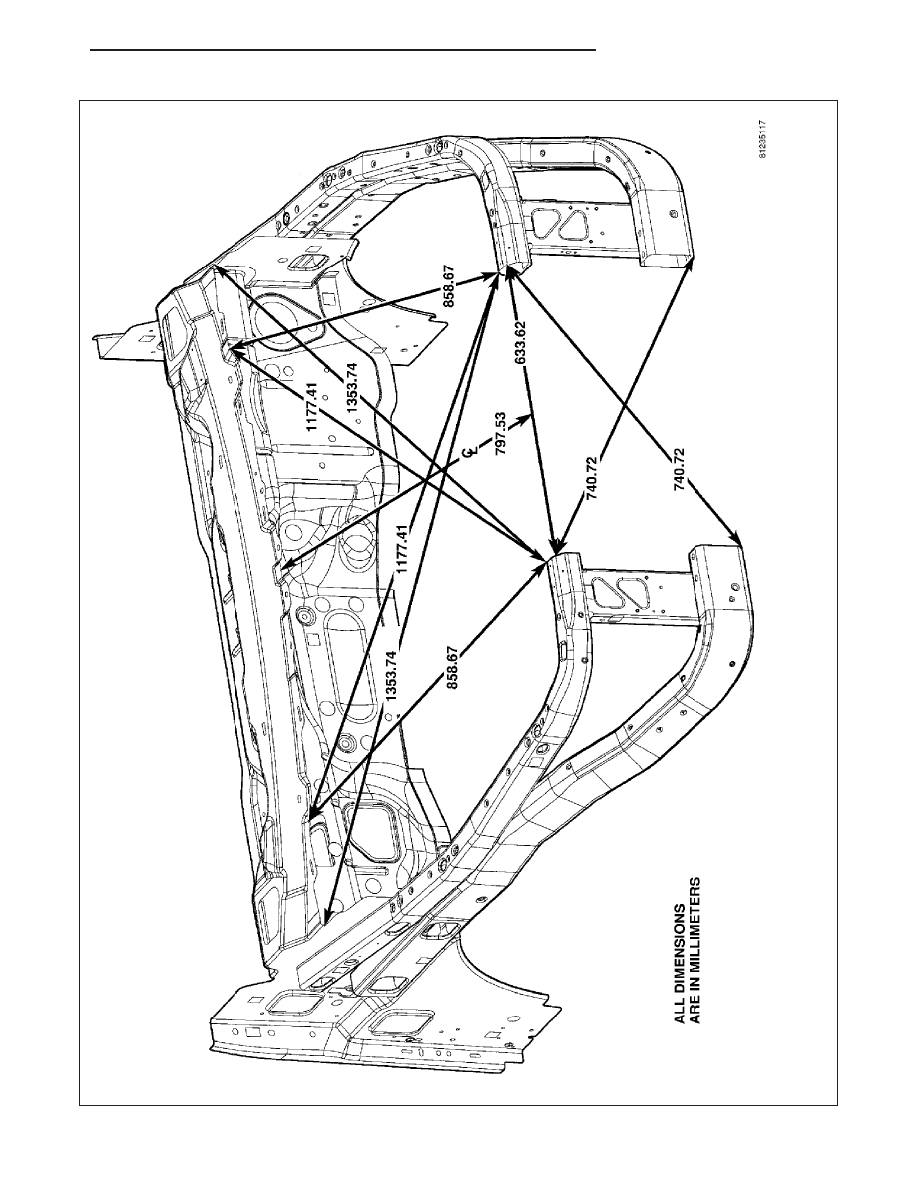

22. Insert the service part into place and using the appropriate measuring equipment, verify the front end sheet

metal bracket’s location in all three (X,Y, and Z) planes of space.

23. Complete all 360° plug welds.

NOTE: Before the final welding, use three dimensional measuring equipment to ensure the part is in the
correct location. Verify that tap plate extrusion at the bottom of the vertical post lines up with the isolator
and hole in the frame perch mount. Also ensure the lower radiator closure tube is bolted into the forward
shotgun ends.

24. Complete welding by making a 360° butt weld around the fender rails.

25. Metal finish the exposed welds on the hydroforms.

26. Dress the welded area and apply corrosion resistant coatings inside and out.

a. Inside the rail, inject a creeping wax based rust inhibitor compound to the inside of the hydroforms ensuring

100% coverage including the mating face between the fender rail sections and insert such that corrosion
protection is restored in the internal cavity.

b. Apply a durable top coat to the outside of the repair area.

27. Install the front cab mount bolt if previously removed and tighten to 81 N·m (60 ft. lbs.).

28. Install the lower radiator crossmember bolts and tighten to 28 N·m (21 ft. lbs.).

29. Install the headlamp unit. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP UNIT -

INSTALLATION)

30. Install the upper radiator crossmember. (Refer to 23 - BODY/EXTERIOR/UPPER RADIATOR CROSSMEMBER

- INSTALLATION)

31. Install the wire harness and ground if previously removed and install the bolts.

32. Install the integrated power module, if previously removed. (Refer to 8 - ELECTRICAL/POWER DISTRIBUTION/

INTEGRATED POWER MODULE - INSTALLATION)

33. Install the air cleaner bracket and air cleaner, if previously removed. (Refer to 9 - ENGINE/AIR INTAKE SYS-

TEM/AIR CLEANER ELEMENT - INSTALLATION)

34. Install the radiator assembly. (Refer to 7 - COOLING/ENGINE/RADIATOR - INSTALLATION)

35. Install the A/C lines, if previously removed. Refer to the Heating and Air Conditioning section of the manual for

the recommended procedures.

36. Install the A/C condenser, if previously removed. (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING/

A/C CONDENSER - INSTALLATION)

37. Install the fender. (Refer to 23 - BODY/EXTERIOR/FRONT FENDER - INSTALLATION)

38. Install the front wheelhouse splash shield. (Refer to 23 - BODY/EXTERIOR/FRONT WHEELHOUSE SPLASH

SHIELD - INSTALLATION)

39. Reconnect the battery ground.
