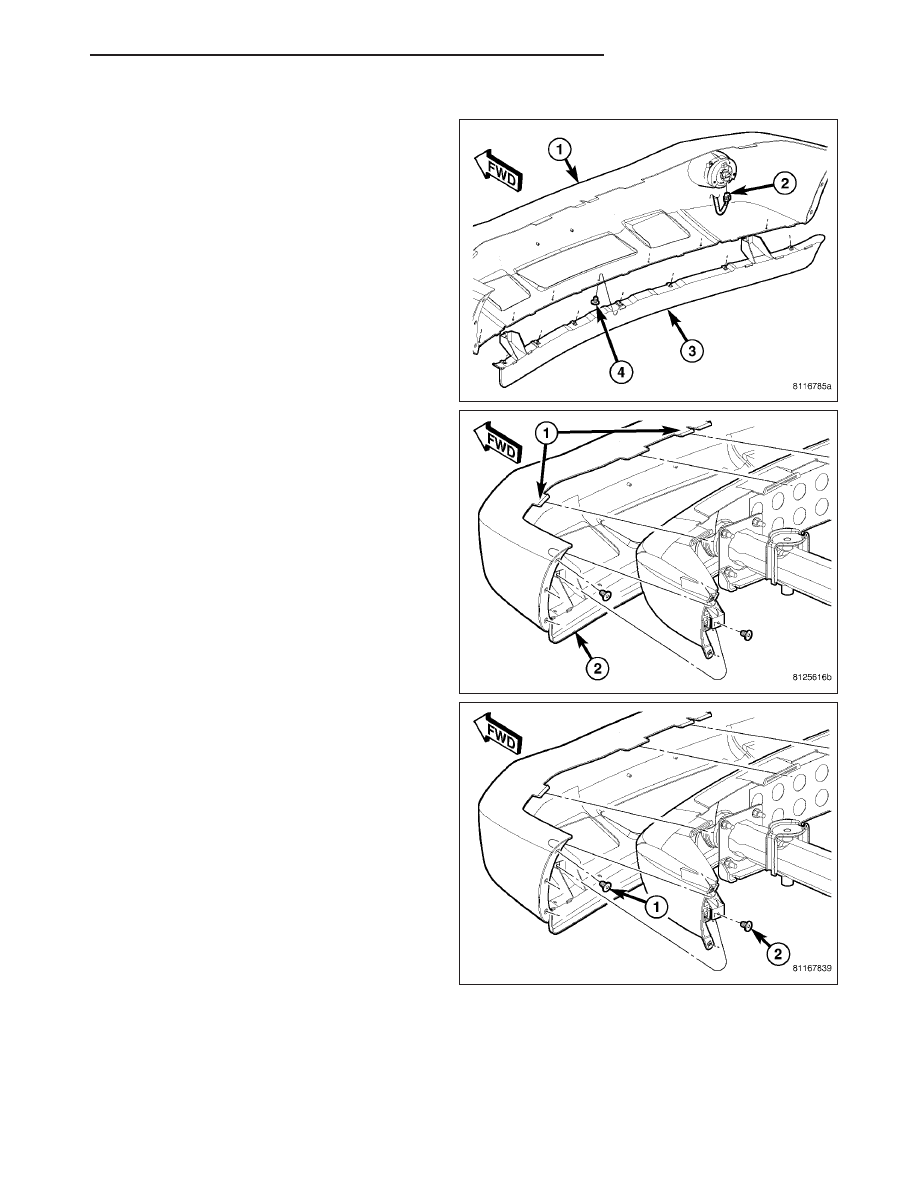

INSTALLATION

1. Install the air dam (3) and install the screws (4).

2. Position fascia on bumper.

3. Seat the tabs (1) fully.

4. Install the screws (1) and (2) attaching the fascia to

the bumper.

5. Install the headlamps. (Refer to 8 - ELECTRICAL/

LAMPS/LIGHTING - EXTERIOR/HEADLAMP UNIT
- INSTALLATION)

6. Install the grille. (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION)

HB

FRAME & BUMPERS

13 - 3

SUPPORT-FRONT FASCIA

REMOVAL

1. Remove the front fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

FASCIA

-

REMOVAL)

2. Remove the front bolts next to the fog lights.

3. Disconnect the fog lamp electrical connectors, if

equipped.

4. Release the tabs and remove the bumper.

5. Remove the fog lamps from the bumper as neces-

sary. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING
- EXTERIOR/FOG LAMP UNIT - REMOVAL)

13 - 4

FRAME & BUMPERS

HB

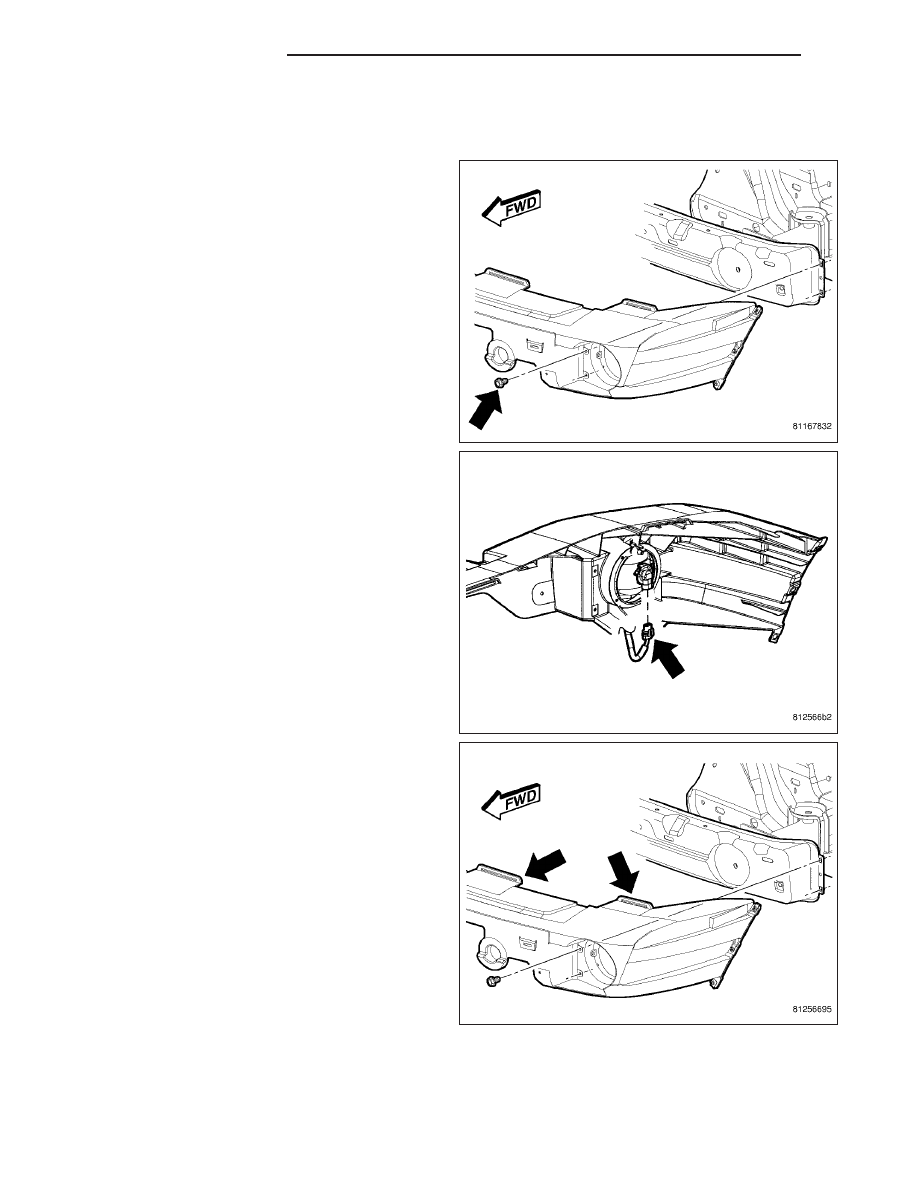

INSTALLATION

1. Install the fog lamps into the bumper, if necessary.

(Refer to 8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/FOG LAMP UNIT - INSTALLATION)

2. Position the bumper onto the bumper support and

seat the tabs fully.

3. Connect the fog lamp electrical connectors, if

equipped.

4. Install the front bolts next to the fog lamps.

5. Install the fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT FASCIA - INSTAL-
LATION)

HB

FRAME & BUMPERS

13 - 5

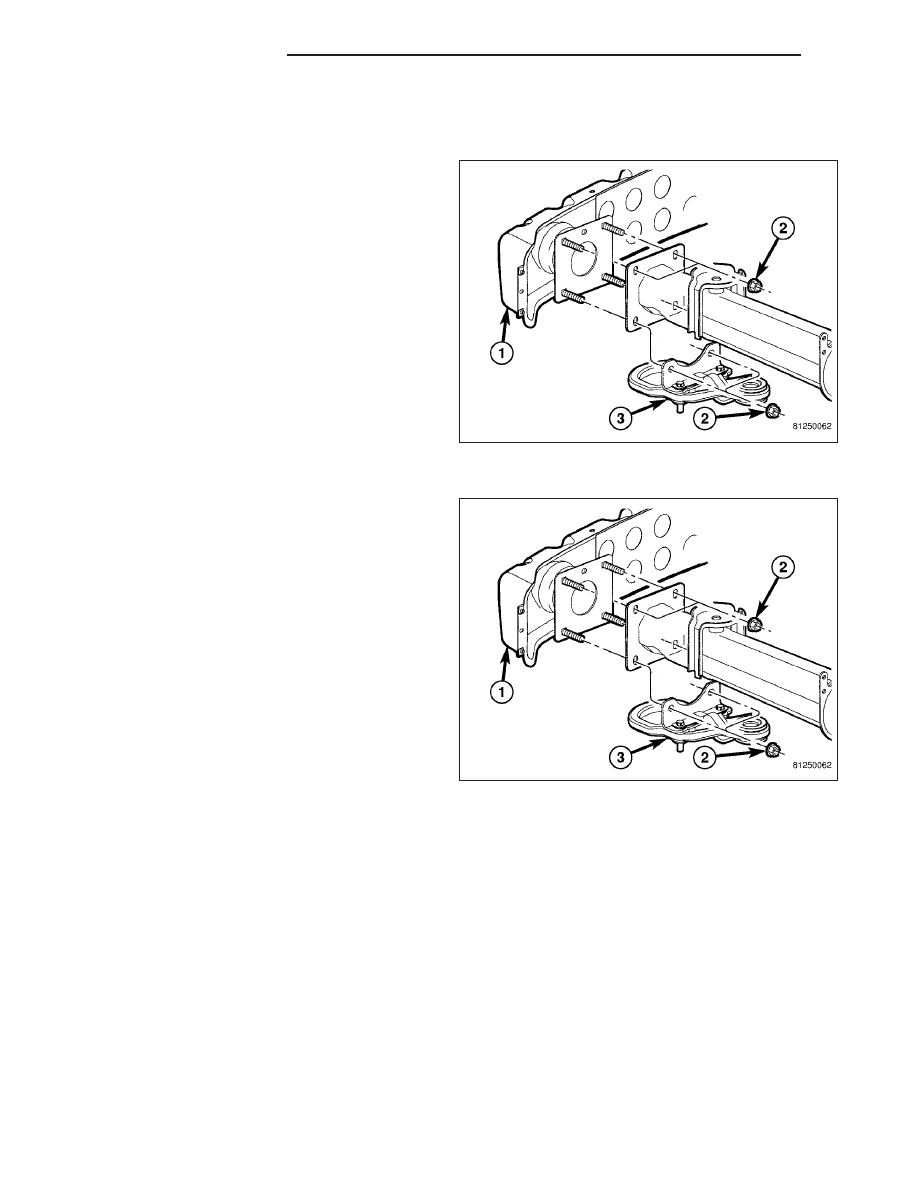

BUMPER-FRONT

REMOVAL

1. Remove the bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

BUMPER

-

REMOVAL)

2. Remove the eight nuts (2) and remove the bumper

reinforcement (1).

INSTALLATION

1. Install the bumper support (1) and install the nuts

(2).

2. Tighten the nuts to 109 N·m (80 ft. lbs.).

3. Install the front bumper. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

BUMPER

-

INSTALLATION)

13 - 6

FRAME & BUMPERS

HB
