REMOVAL - CAMSHAFT

1. Remove the battery negative cable.

2. Remove the air cleaner assembly. (Refer to 9 -

ENGINE/AIR INTAKE SYSTEM - REMOVAL)

3. Drain coolant. (Refer to 7 - COOLING - STAN-

DARD PROCEDURE)

4. Remove the accessory drive belt. (Refer to 7 -

COOLING/ACCESSORY DRIVE/DRIVE BELTS -
REMOVAL)

5. Remove the generator.

6. Remove the A/C compressor, and set aside.

7. Remove the radiator (Refer to 7 - COOLING/EN-

GINE/RADIATOR - REMOVAL).

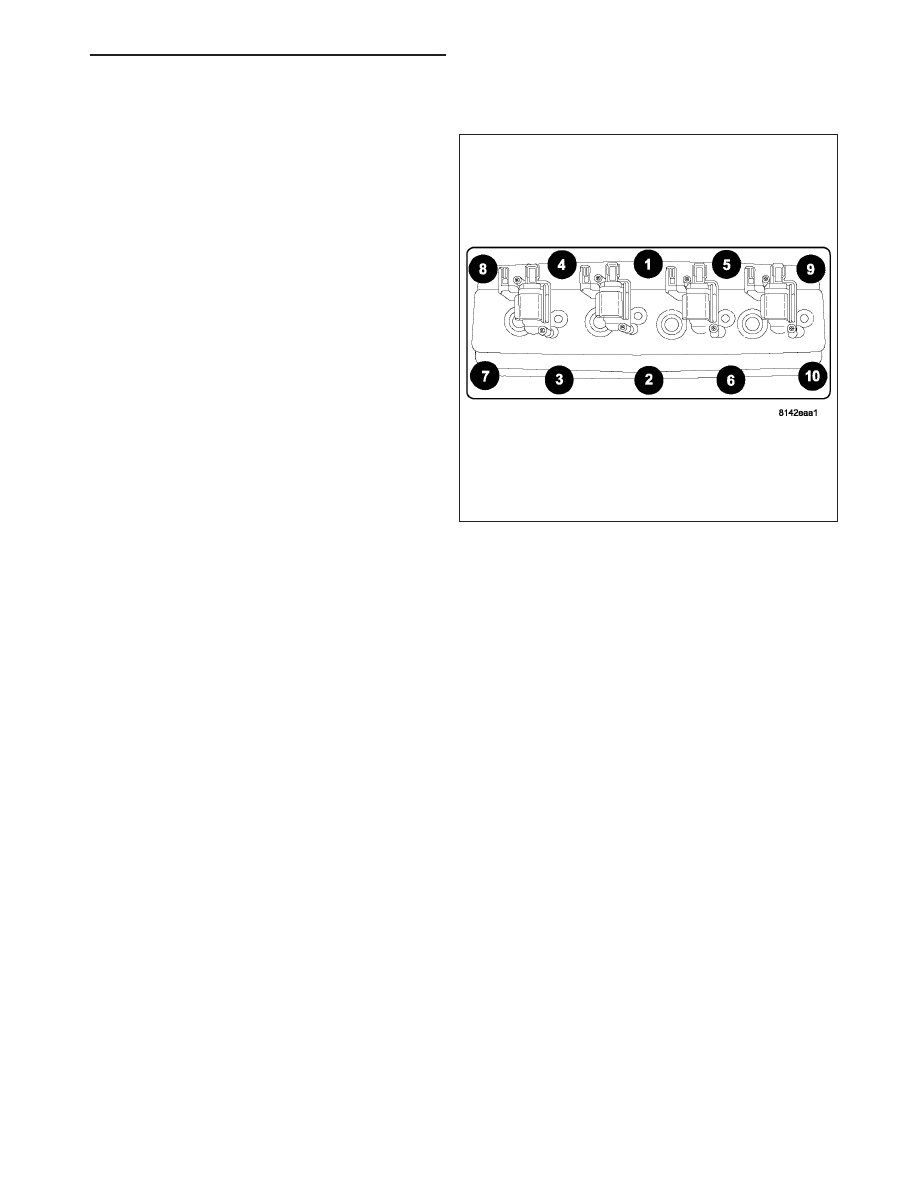

8. Remove intake manifold (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE MANIFOLD - REMOVAL).

9. Remove cylinder head covers (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1383

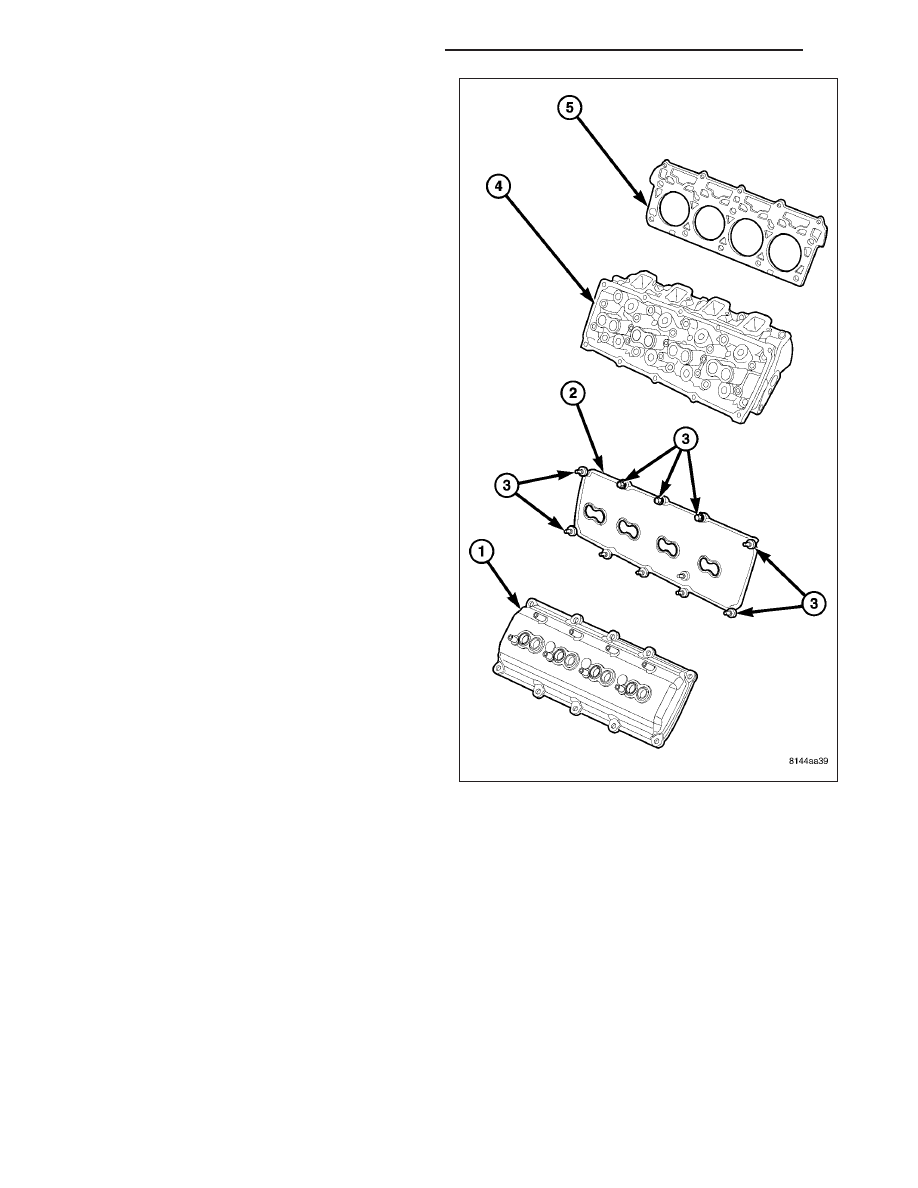

10. Remove both left and right cylinder heads (4)

(Refer

to

9

-

ENGINE/CYLINDER

HEAD

-

REMOVAL).

11. Remove the oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

9 - 1384

ENGINE - 5.7L SERVICE INFORMATION

HB

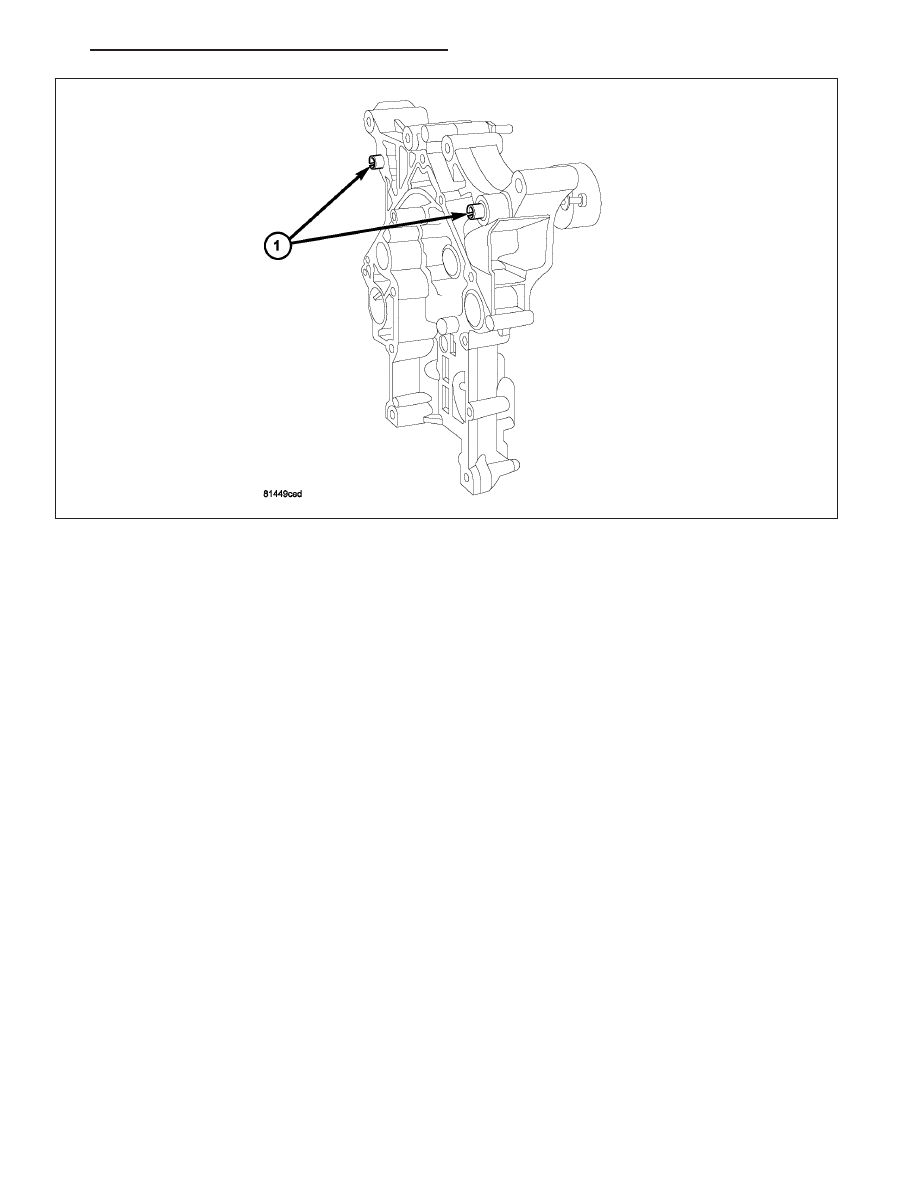

12. Remove timing case cover (1) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

13. Remove the oil pick up tube.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1385

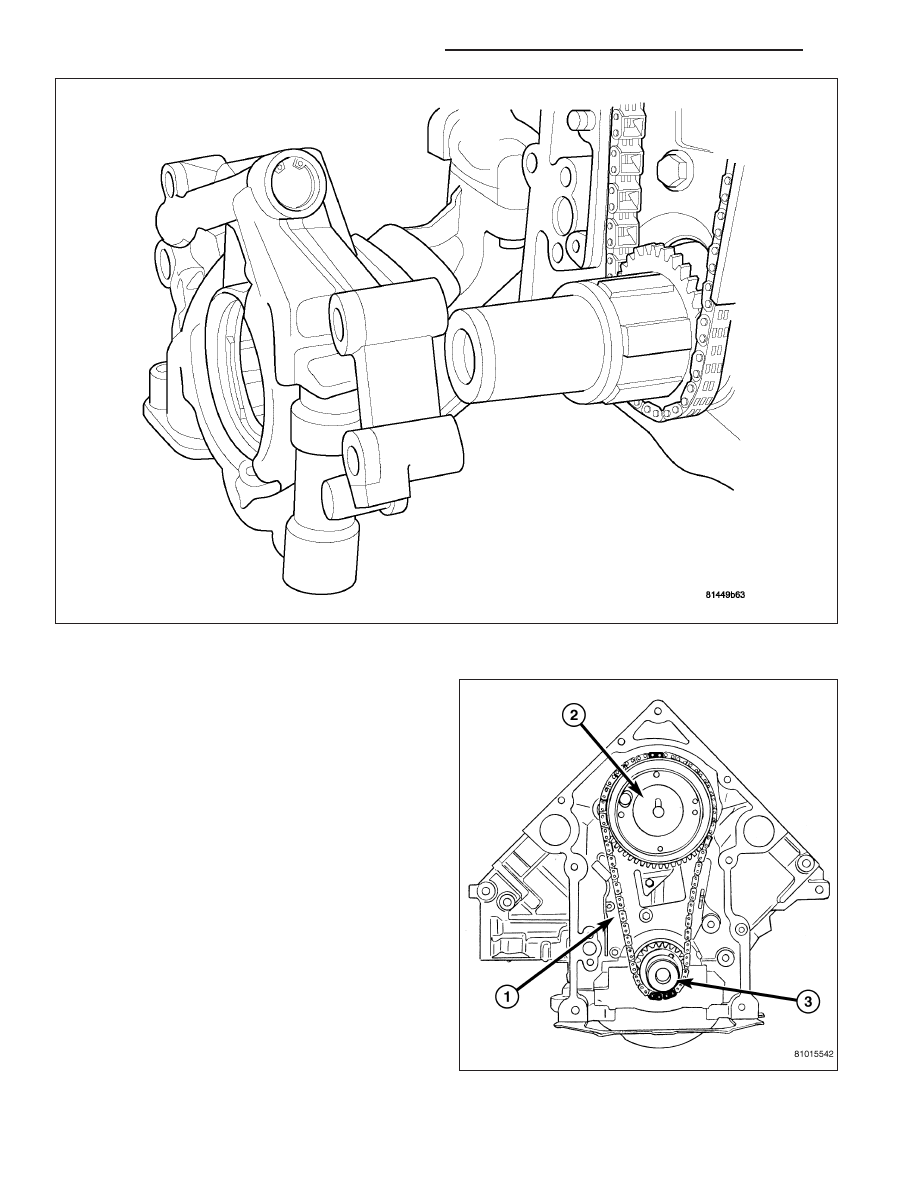

14. Remove the oil pump (figure 2) (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - REMOVAL).

15. Remove timing chain (2) (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - REMOVAL).

16. Remove camshaft tensioner/thrust plate assembly.

9 - 1386

ENGINE - 5.7L SERVICE INFORMATION

HB
