NOTE: Identify lifters to ensure installation in original location.

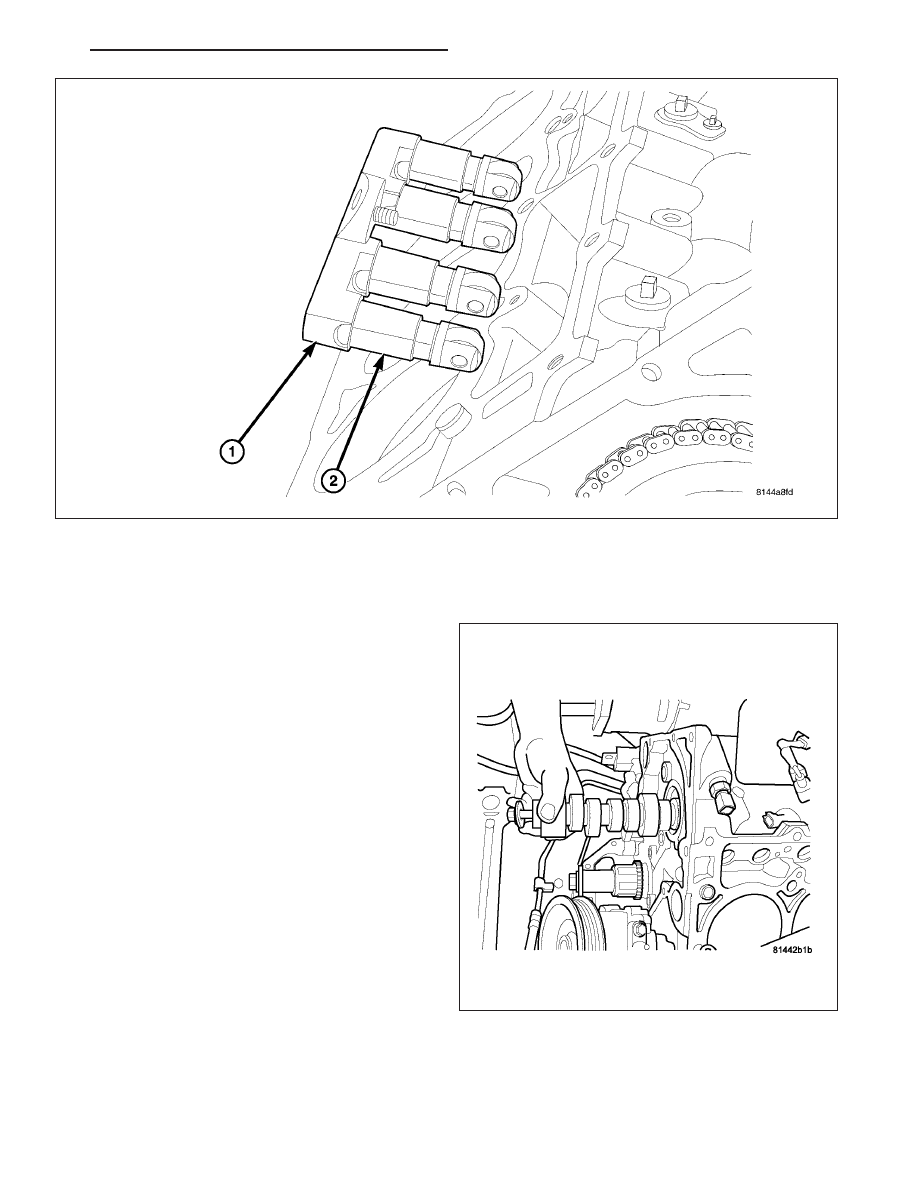

17. Remove the tappets (2) and retainer (1) assembly.

18. Install a long bolt into front of camshaft to aid in

removal of the camshaft. Remove camshaft, being
careful not to damage cam bearings with the cam
lobes (figure 5).

INSPECTION

1. The cam bearings are not serviceable. Do not attempt to replace cam bearings for any reason.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1387

INSTALLATION

INSTALLATION - CAMSHAFT CORE HOLE PLUG

1.

Clean core hole in block.

NOTE: Do not apply adhesive to the new core hole plug. A new plug will have adhesive pre-applied.

2. Install a new core hole plug at the rear of camshaft, using suitable flat faced tool. The plug must be fully seated

on the cylinder block shoulder.

INSTALLATION - CAMSHAFT

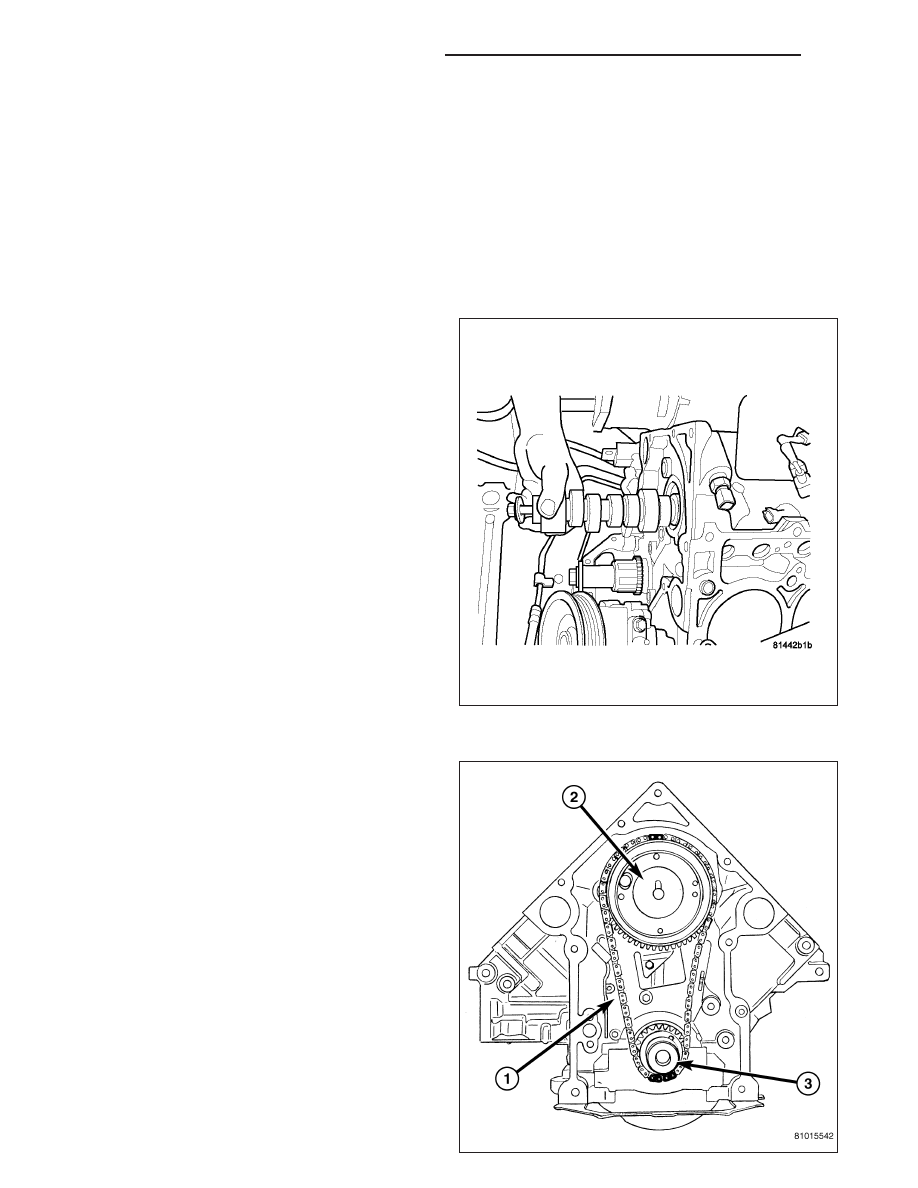

1. Lubricate camshaft lobes and camshaft bearing

journals and insert the camshaft (figure1).

2. Install camshaft Tensioner plate assembly. Tighten

bolts to 28 N·m (250 in. lbs.) torque.

3. Install timing chain and sprockets (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - INSTALLATION).

4. Measure camshaft end play (Refer to 9 - ENGINE -

SPECIFICATIONS). If not within limits install a new
thrust plate.

9 - 1388

ENGINE - 5.7L SERVICE INFORMATION

HB

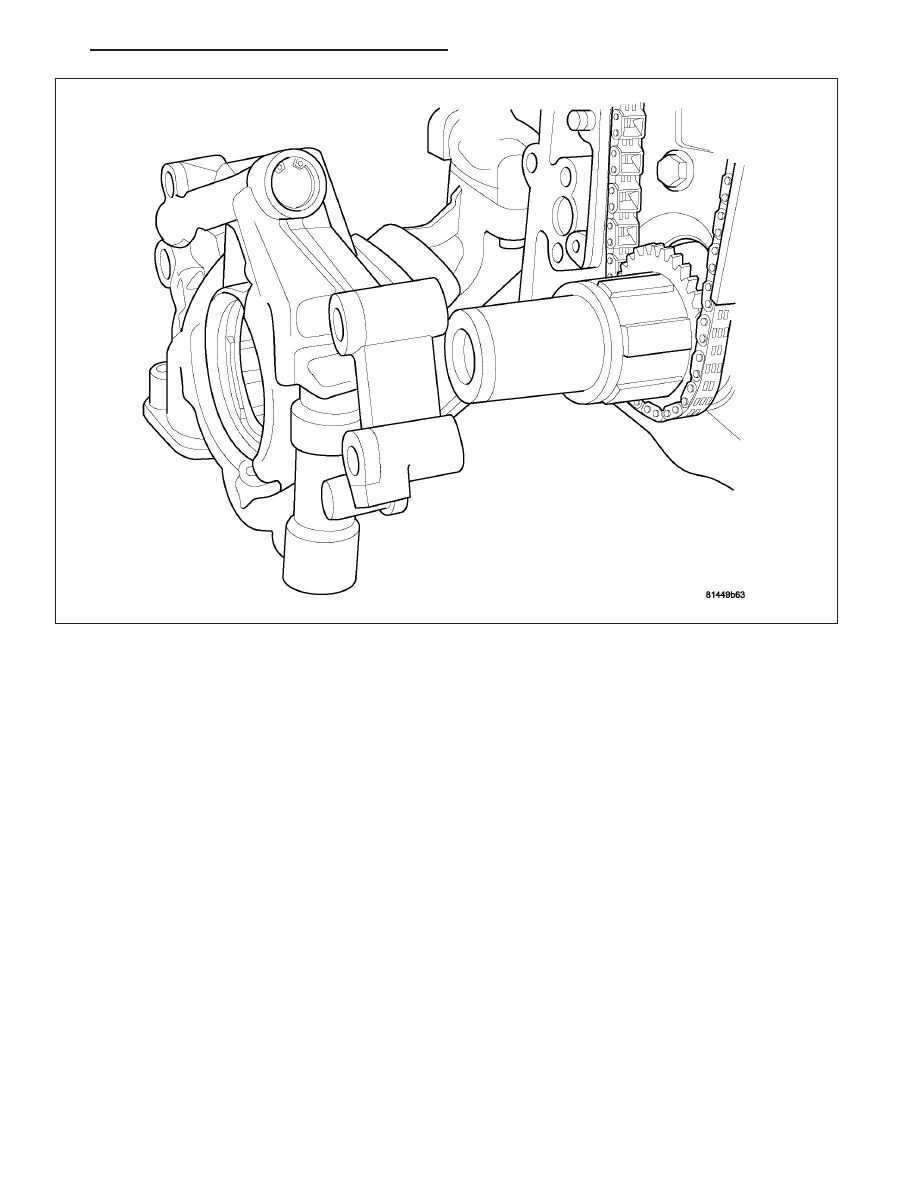

5. Install the oil pump (figure2) (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - INSTALLATION).

6. Install the oil pick up tube.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1389

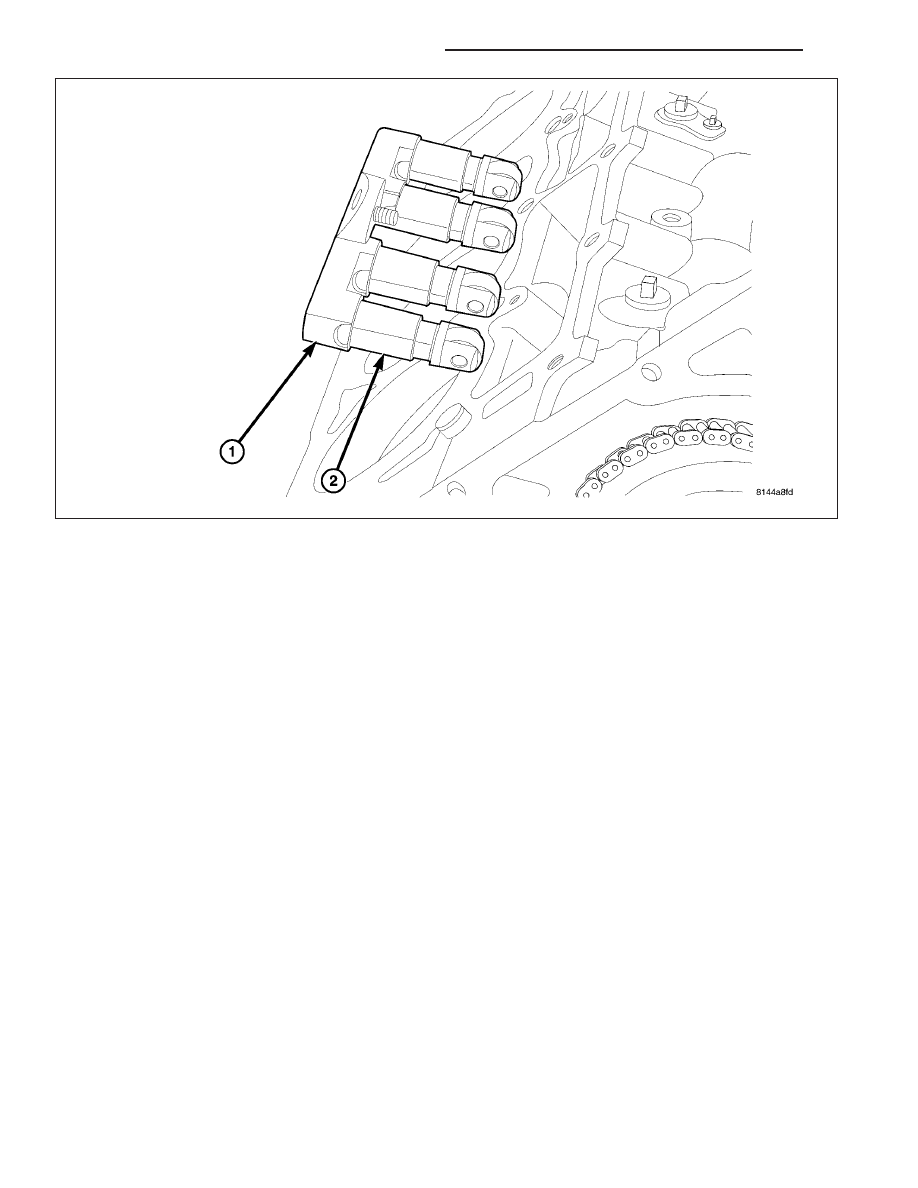

7. Each tappet reused must be installed in the same position from which it was removed. When camshaft is

replaced, all of the tappets must be replaced.

8. Install tappets (2) and retaining yoke assembly (1). (Refer to 9 - ENGINE/ENGINE BLOCK/HYDRAULIC LIFT-

ERS (CAM IN BLOCK) - INSTALLATION).

9 - 1390

ENGINE - 5.7L SERVICE INFORMATION

HB
