Dodge Durango (HB). Manual - part 1094

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1375

11. Install spring compressor (1,3,), special tool#

9065, and exhaust adapter arm (1) tool # 9065if
needed.

NOTE: All valve springs and seals are removed in
the same manner.

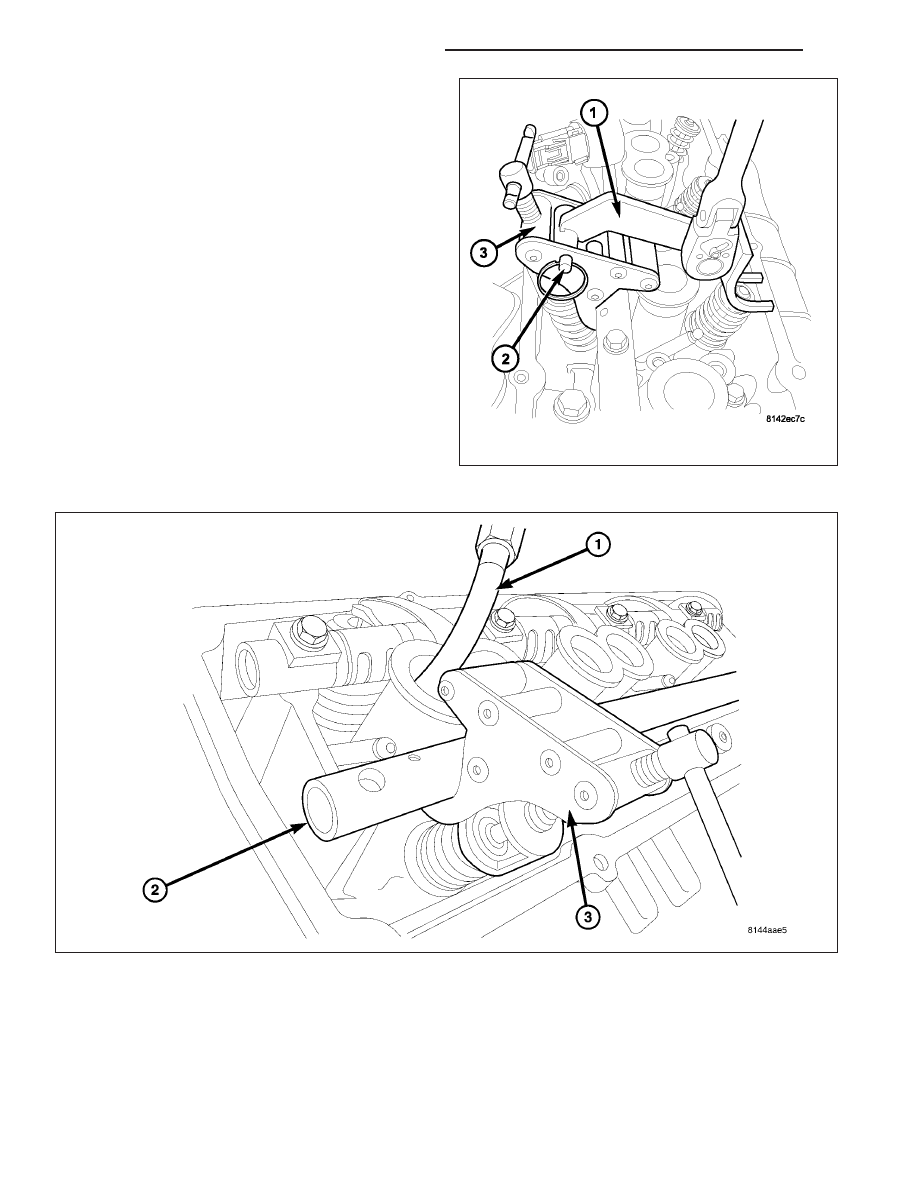

12. Insert air hose (1) into spark plug hole and charge cylinder with air.

NOTE: Tap the top of the valve spring retainer to loosen the spring retainers locks.

13. Compress valve spring with valve spring compessor (3) tool # 9065and remove valve retainer locks.

14. Release spring compressor (3) and remove valve spring.

NOTE: The valve springs are interchangeable between intake and exhaust.

15. Remove valve seal.

9 - 1376

ENGINE - 5.7L SERVICE INFORMATION

HB

INSTALLATION

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1377

1. Install valve seal.

2. Install valve spring.

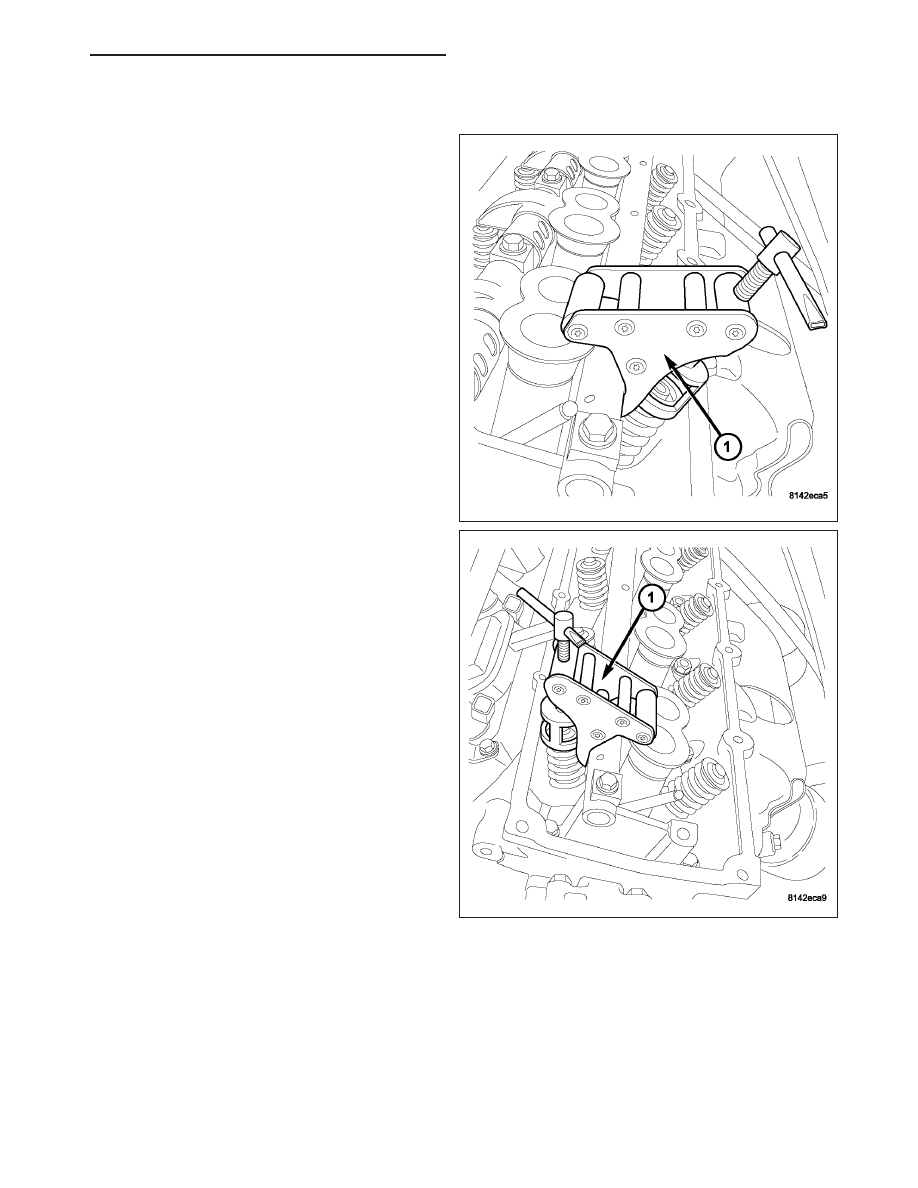

3. Using special tool# 9065 (1,3,), compress valve

spring and install valve spring retainer and locks.

4. Release air charge in cylinder (1).

5. Remove spring compressor tool # 9065 (3).

CAUTION: Verify that the pushrods are fully seated into lifter and rocker arm. Recheck after rocker arm
shaft has been torqued to specification.

9 - 1378

ENGINE - 5.7L SERVICE INFORMATION

HB
