SPRINGS-VALVE

REMOVAL

1. Disconnect negative battery cable.

2. Remove air cleaner assembly.

3. Remove air intake resonator.

4. Remove spark plug cables.

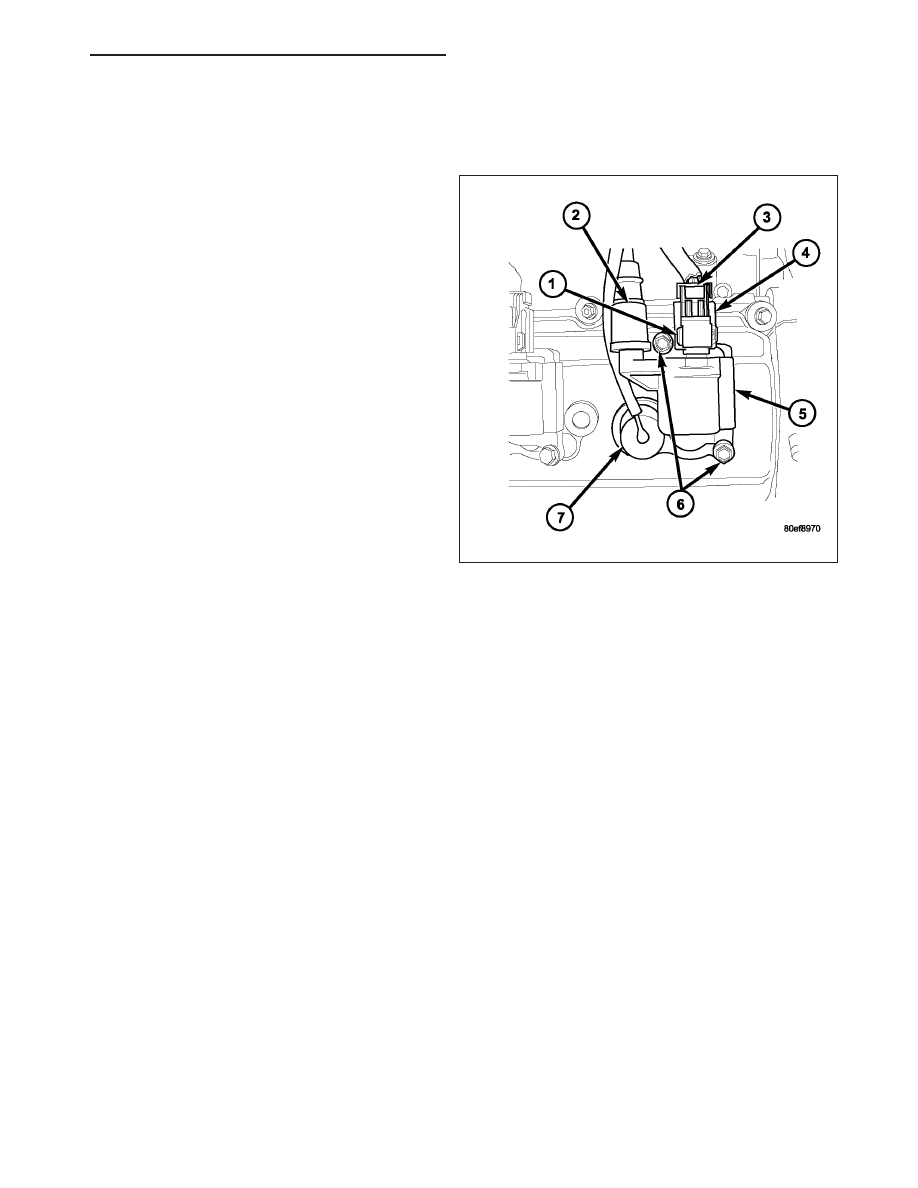

5. Remove ignition coil connectors (4).

6. Remove ignition coils (5).

7. Remove one spark plug.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1371

9 - 1372

ENGINE - 5.7L SERVICE INFORMATION

HB

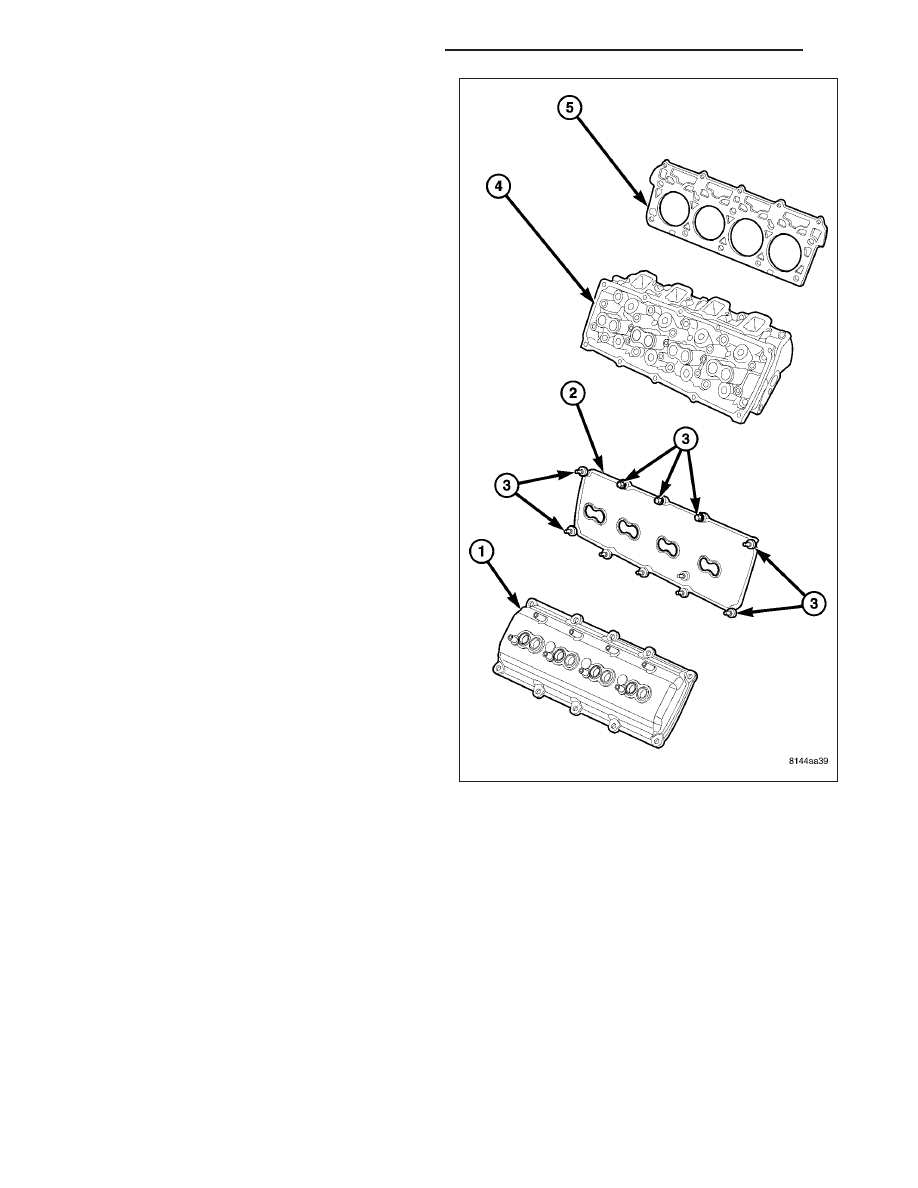

8. Remove

cylinder

head

cover

(1)

using

the

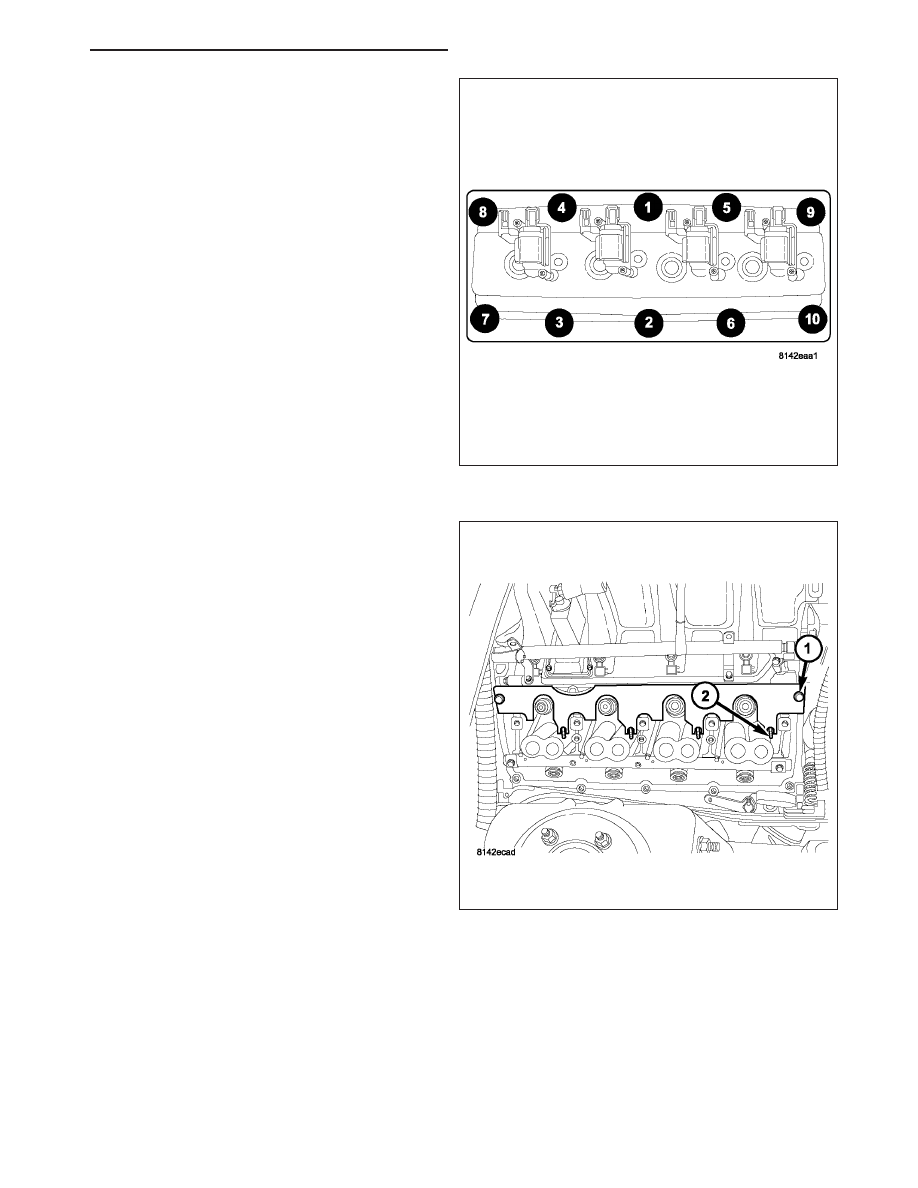

sequence shown (Refer to 9 - ENGINE/CYLINDER
HEAD/CYLINDER HEAD COVER(S) - REMOVAL).

CAUTION: The piston must be at TDC, and both
valves closed on the cylinder to be serviced.

NOTE: If removing intake valve spring, install spe-
cial tool# 9070, pushrod retaining plate (1), to
retain the intake pushrods (2).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1373

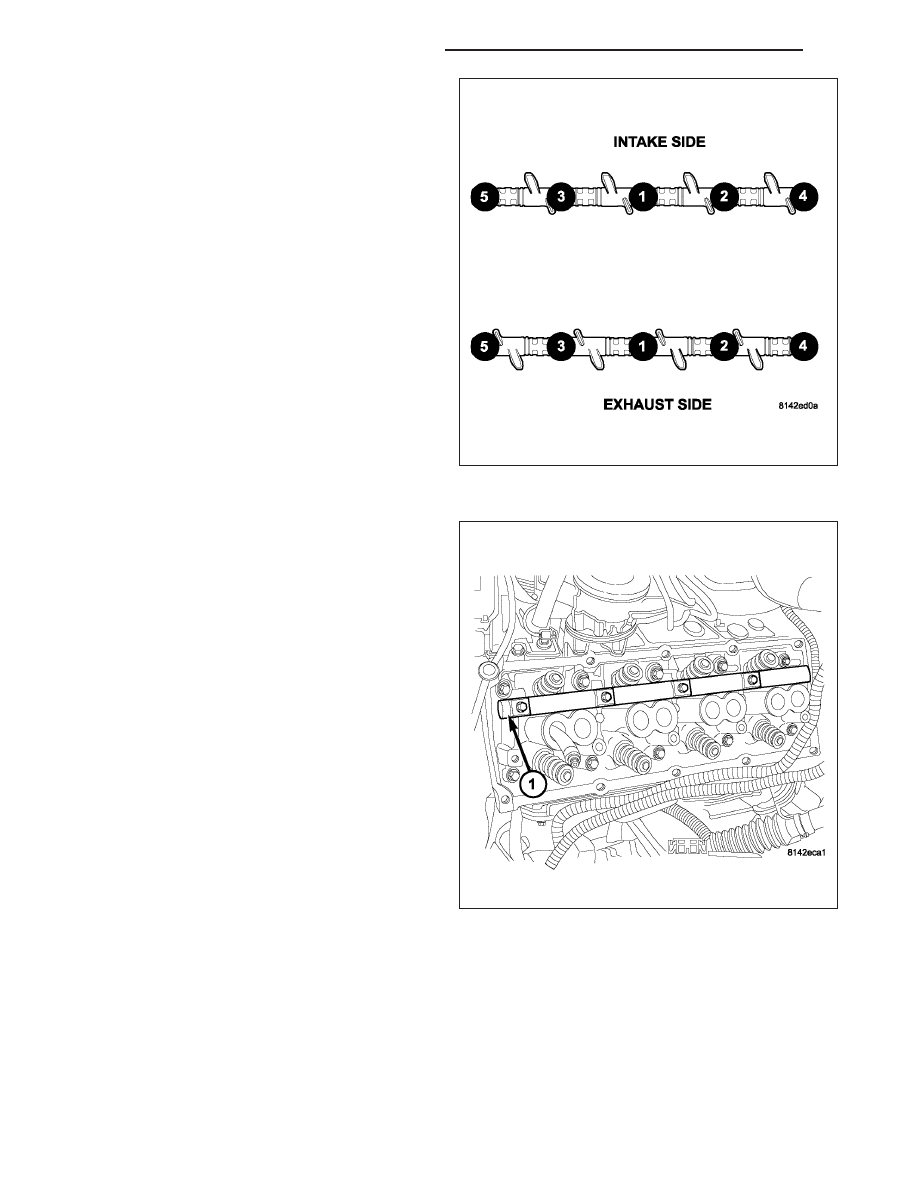

9. Remove exhaust/intake rocker arm shafts using the

sequence shown.

10. Install rocker arm shaft (1) special tool# 9065.

9 - 1374

ENGINE - 5.7L SERVICE INFORMATION

HB
