7. Compress valve springs with Valve Spring Compressor Tool special tool # C- 3422and adapter 8464, install locks

and release tool. If valves and/or seats are ground, measure the installed height of springs. Make sure the mea-
surement is taken from bottom of spring seat in cylinder head to the bottom surface of spring retainer.

8. Install cylinder head (Refer to 9 - ENGINE/CYLINDER HEAD - INSTALLATION).

ROCKER ARM

REMOVAL

1. Remove cylinder head cover. (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

REMOVAL)

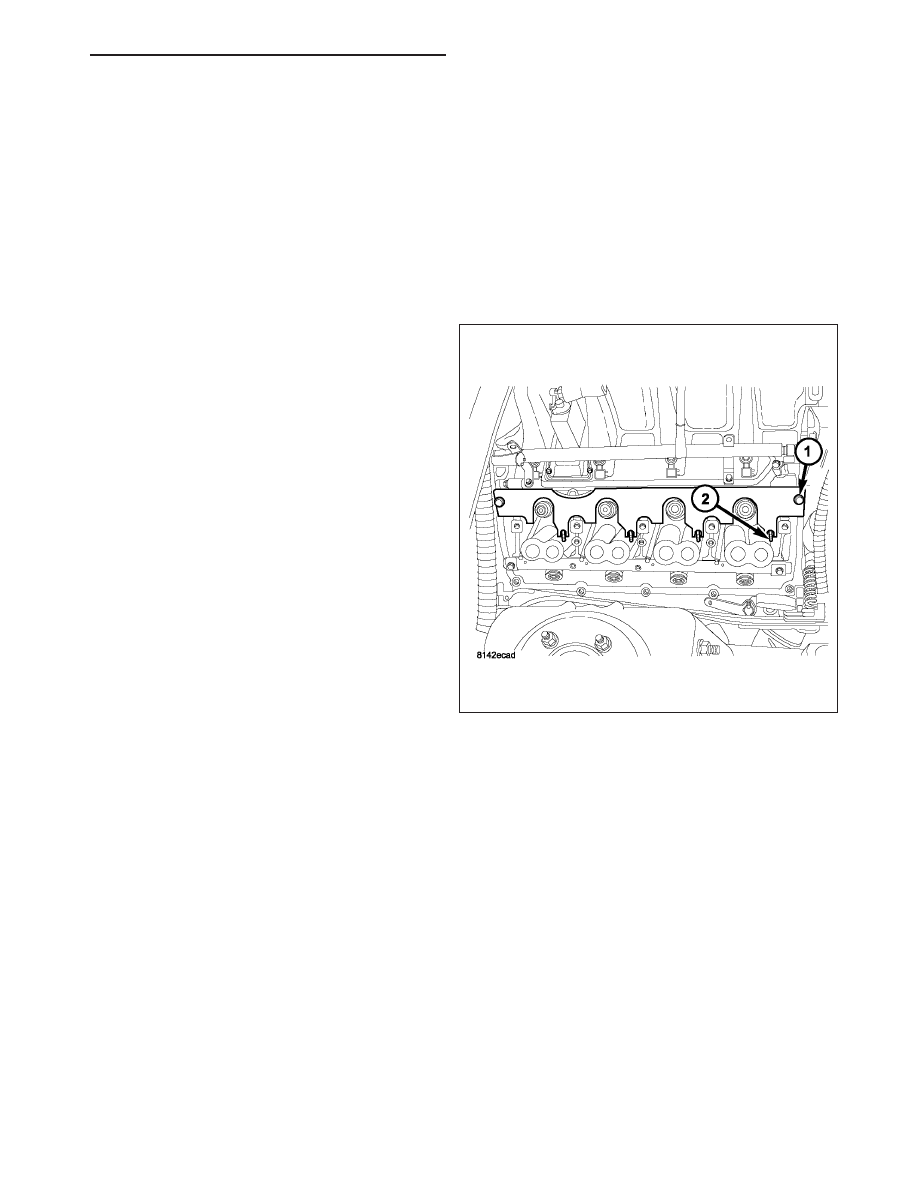

2. Install pushrod retaining plate special tool 9070.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1367

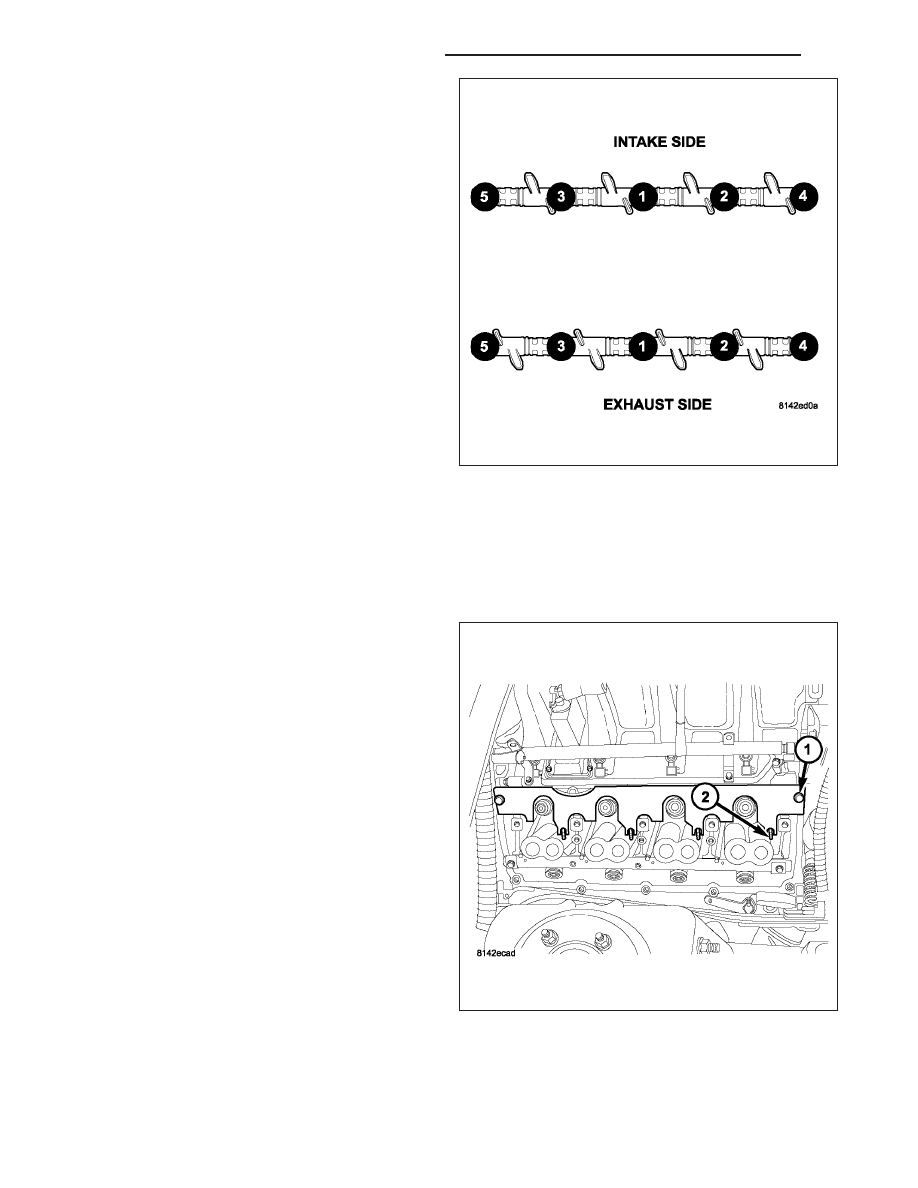

3. Loosen the rocker shafts using the following

sequence: Center, center-left, center-right, left,
right,.

CAUTION: The rocker shaft assemblies are not
interchangeable between intake and exhaust. The
intake rocker arms are marked with an “I”.

4. Remove

the

rocker

shafts.

Note

location

for

reassembly.

CAUTION: The longer push rods are for the exhaust side, and the shorter push rods are for intake side.

5. Remove the pushrods. Note pushrod location for reassembly.

INSTALLATION

CAUTION: The longer push rods are for the
exhaust side, and the shorter push rods are for
intake side.

1. Install the push rods in the same order as

removed.

2. Install the pushrod retaining plate (1) special tool

9070.

9 - 1368

ENGINE - 5.7L SERVICE INFORMATION

HB

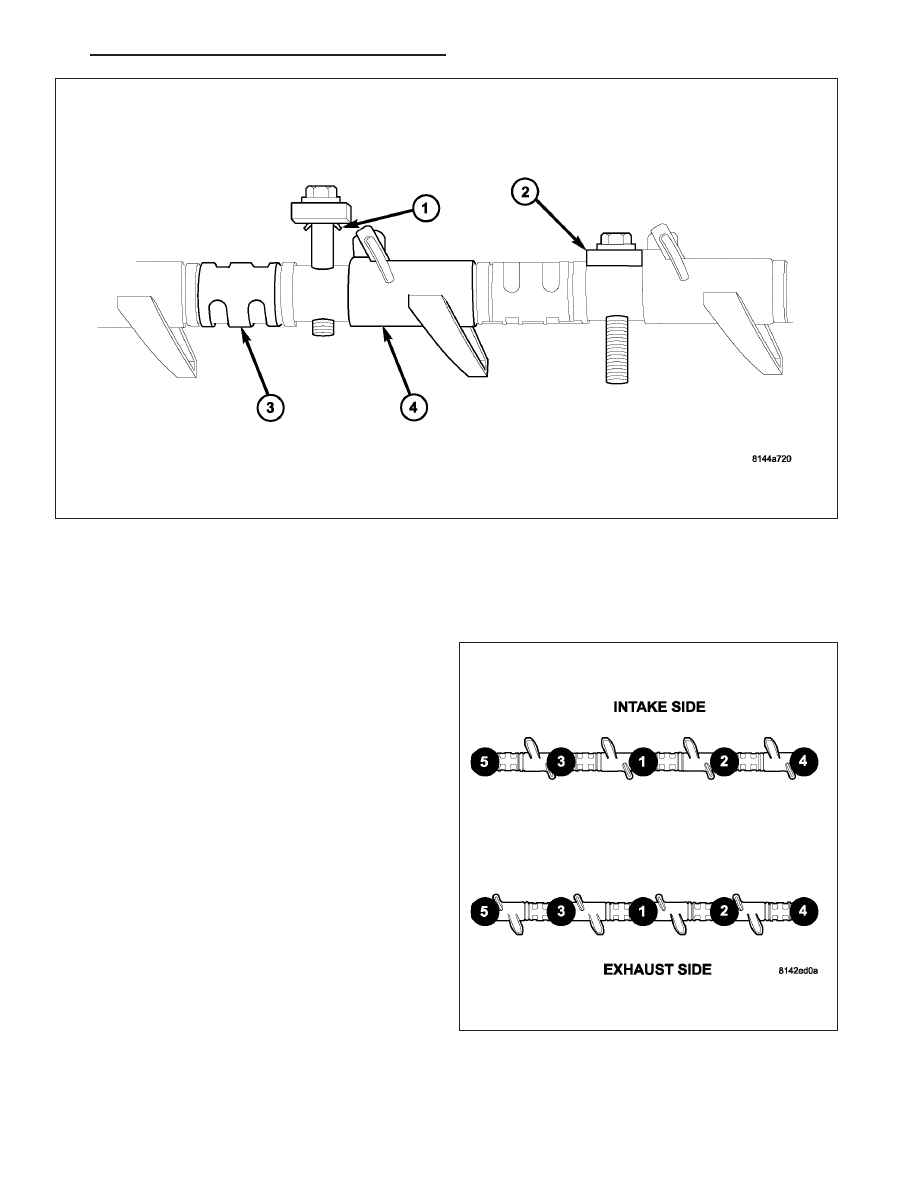

CAUTION: Ensure that retainers (2) and rocker arms (4) are not overlapped when torquing bolts.

CAUTION: Verify that pushrod is installed into rocker arm (4) and tappet correctly while installing rocker
shaft assembly. Recheck after rocker shaft has been torqued to specification.

CAUTION: The rocker shaft assemblies are not
interchangeable between intake and exhaust. The
intake rocker arms are marked with the letter “I”.

3. Install rocker shaft assemblies in the same order

as removed.

4. Tighten the rocker shaft bolts to 22 N·m (195 in.

lbs.) torque,using the sequence provided.

CAUTION: DO NOT rotate or crank the engine dur-
ing or immediately after rocker arm installation.
Allow the hydraulic roller tappets adequate time to
bleed down (about 5 minutes).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1369

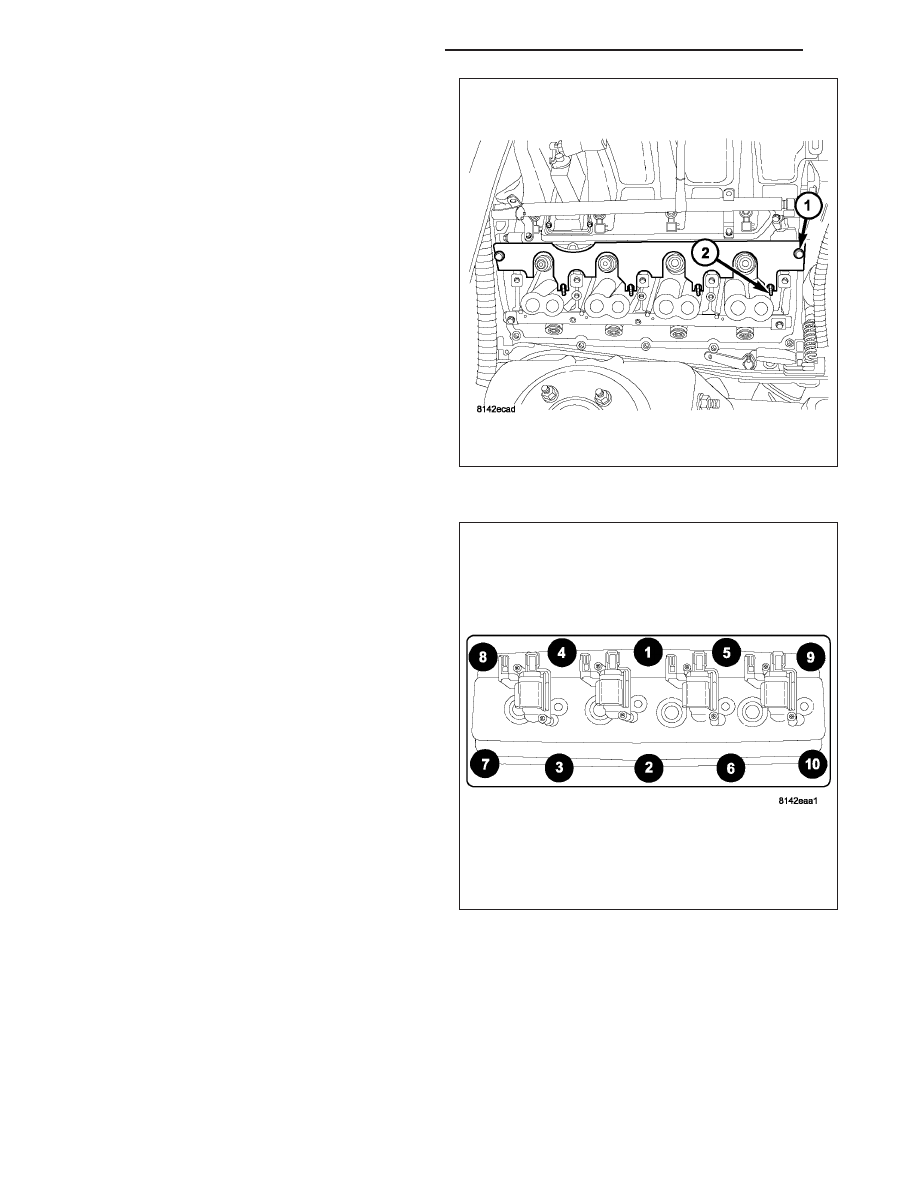

5. Remove pushrod retaining plate (1) special tool

9070.

6. Install cylinder head cover (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER(S) -
INSTALLATION).

SEALS-VALVE GUIDE

DESCRIPTION

The valve guide seals are made of rubber and incorporate an integral steel valve spring seat. The integral garter
spring maintains consistent lubrication control to the valve stems.
