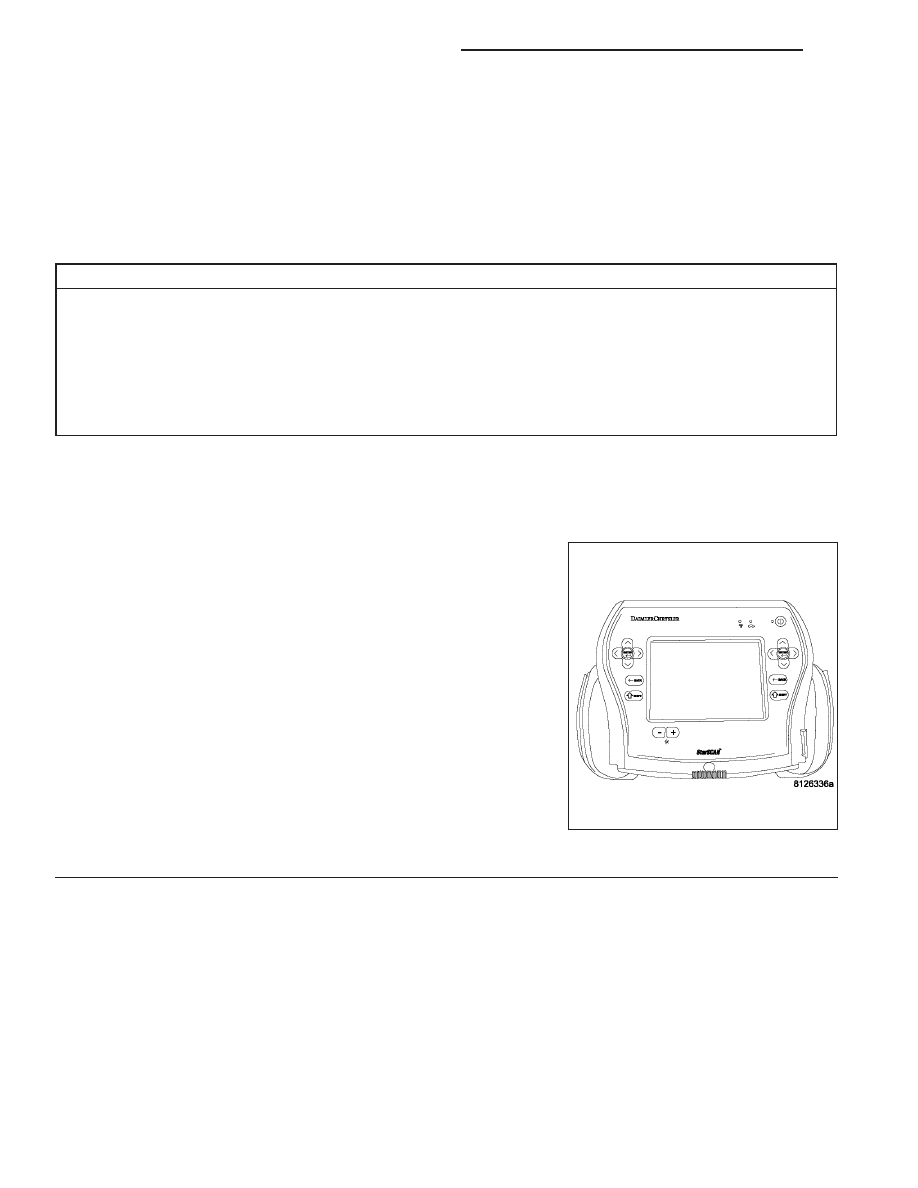

C101F–RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 139

C101F–RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

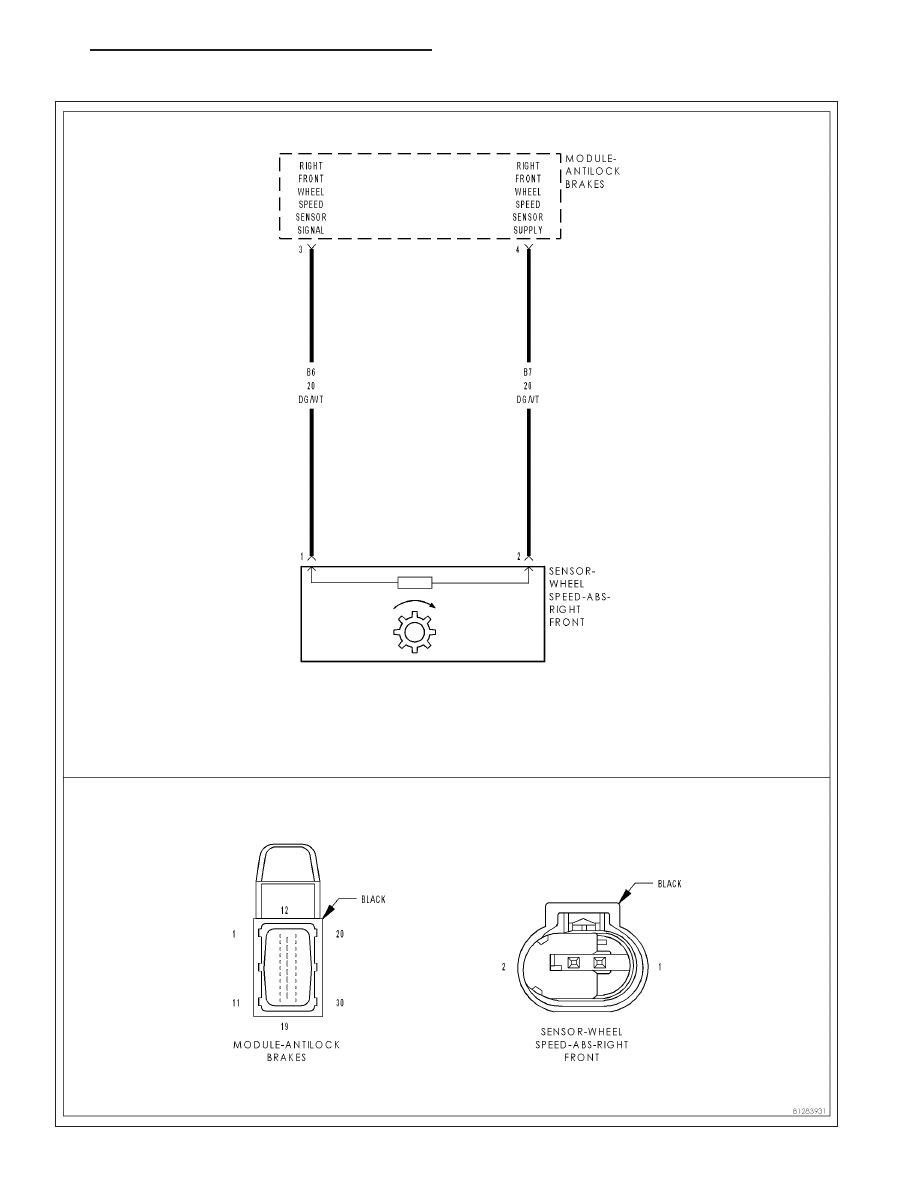

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Right Front WSS reading is different from the readings received from the other WSS’s. The Anti-
Lock Brake Module compares WSS readings from side-to-side on an axle and front-to-rear.

Possible Causes

RIGHT FRONT WSS LOOSE - B6,B7 CIRCUITS/CONNECTOR/TERMINAL DAMAGE

IMPROPER RIGHT FRONT TIRE PRESSURE/MISMATCHED TIRES

RIGHT FRONT TONE WHEEL DAMAGE

RIGHT FRONT BRAKE HARDWARE DAMAGE

RIGHT FRONT WSS - INTERNAL FAULT

ANTI-LOCK BRAKE MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC C101F–RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE

NOTE: This DTC must be active for the results of this test to be
valid.
Turn the ignition on.

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

With the scan tool, read DTC’s

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at
12 km/h (7.5 m.p.h.) before it will extinguish the ABS indicators.

Does the scan tool display: C101F–RIGHT FRONT WHEEL
SPEED

COMPARATIVE

PERFORMANCE

and

C1015–RIGHT

FRONT WHEEL SPEED SENSOR CIRCUIT?

Yes

>> Refer to C1015–Right Front Wheel Speed Sensor Circuit

for the related symptom(s).

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 2

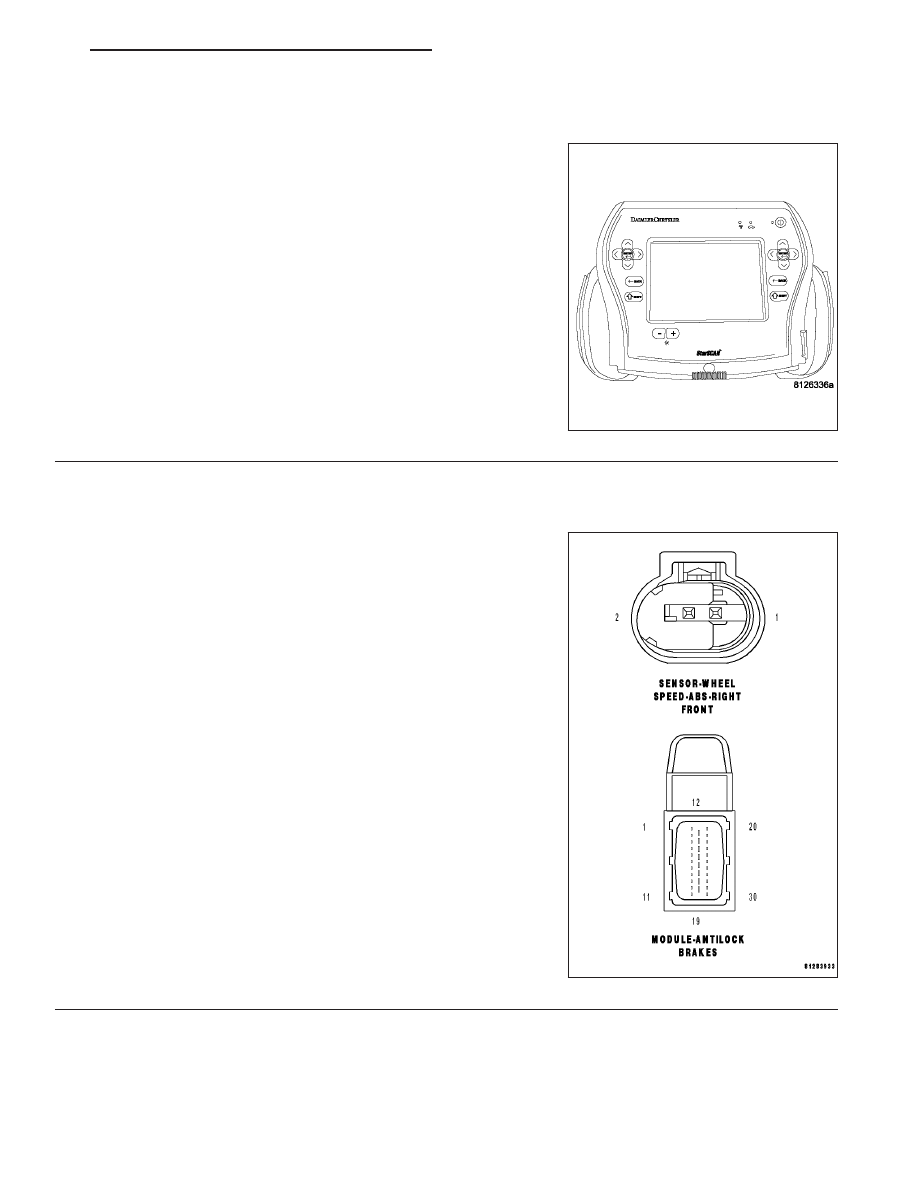

5 - 140

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C101F–RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

2.

CHECK WHEEL SPEED SENSOR SIGNALS

Turn the ignition on.

With the scan tool, monitor ALL the WSS speeds while an assistant
drives the vehicle.

Slowly accelerate as straight as possible from a stop to 40 km/h (25
m.p.h.).

Is the Right Front WSS speed showing 0 km/h (0 m.p.h.) or not
matching other wheel speeds?

Yes

>> Go To 3

No

>> Refer to the INTERMITTENT CONDITION diagnostic pro-

cedure.

Perform ABS VERIFICATION TEST - VER 1.

3.

CHECK RIGHT FRONT WSS LOOSENESS, INSPECT B6,B7 CIRCUITS/CONNECTORS/TERMINALS FOR
DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or cor-
roded terminals.
Turn the ignition off.

Inspect the Anti-Lock Brake Module harness connector, Right Front
WSS, and Right Front WSS harness connector.

Inspect the Right Front WSS for looseness and not properly fastened.

Inspect the (B6) Right Front WSS Signal and (B7) Right Front WSS
Supply circuits between the Right Front WSS and Anti-Lock Brake
Module for damage.

Is the Right Front WSS loose or any of the wiring/connectors/
terminals damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 4

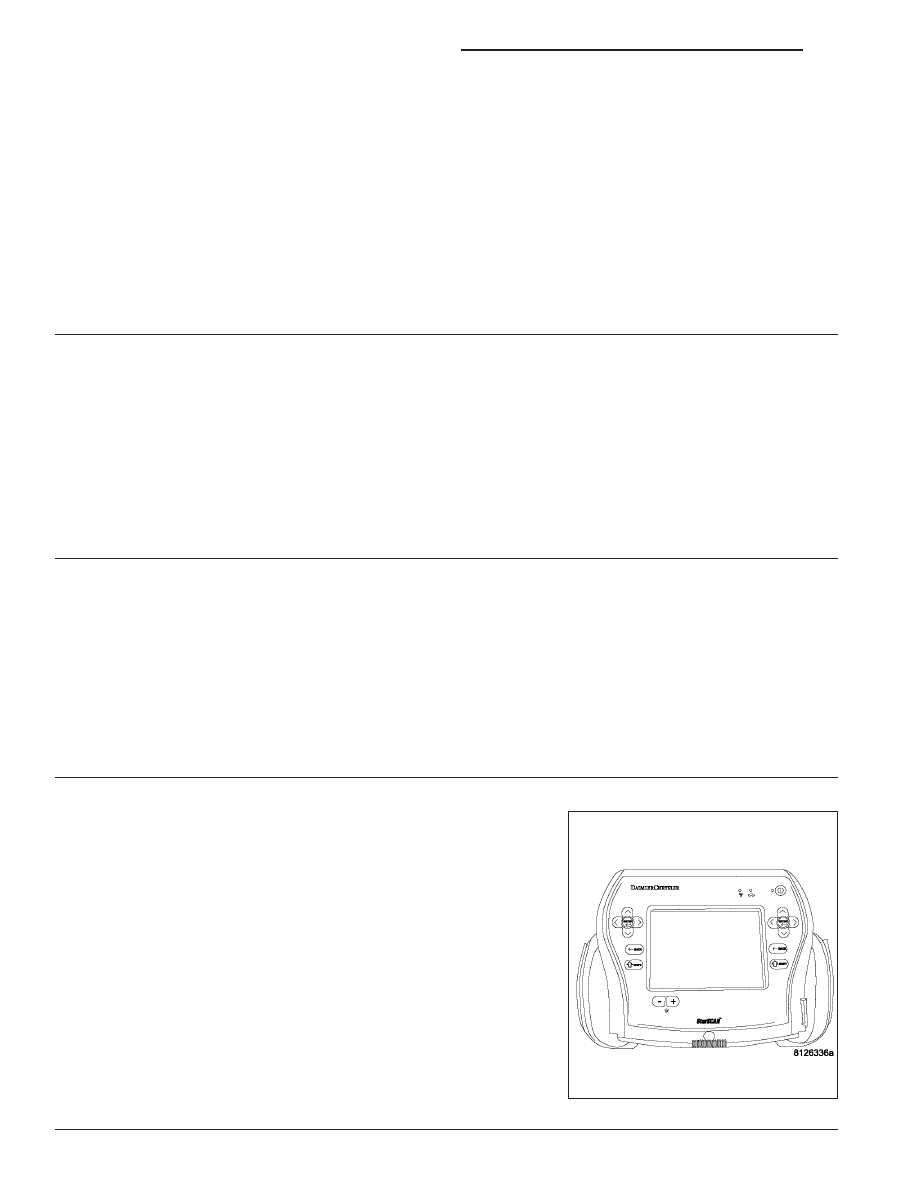

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 141

C101F–RIGHT FRONT WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

4.

CHECK RIGHT FRONT TIRE PRESSURE/INSPECT ALL TIRES

Turn the ignition off.

Check and adjust the Right Front Tire pressure.

Check and adjust all other tire pressures.

Inspect for mismatched tires on vehicle.

Is the Right Front Tire improperly inflated or mismatched tires on vehicle?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

CHECK RIGHT FRONT TONE WHEEL FOR DAMAGE

Turn the ignition off.

Inspect the Right Front Tone Wheel for damage, missing teeth, cracks, or looseness.

NOTE: The Tone Wheel teeth should be perfectly square, not bent, or nicked.

Is the Right Front Tone Wheel damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK RIGHT FRONT BRAKE HARDWARE DAMAGE

Turn the ignition off.

Visually inspect the Right Front brake linings for contamination or overheating. Check for dragging, bent, or seized
components/hardware.

Is any brake lining, component, or hardware damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7

7.

ANTI-LOCK BRAKE MODULE – INTERNAL FAULT

Turn the ignition off.

Replace the Right Front WSS.

With the scan tool, erase DTC’s.

Road test the vehicle over 40 km/h (25 m.p.h.).

Turn the ignition on.

With the scan tool, read DTC’s

Did the DTC C101F–RIGHT FRONT WHEEL SPEED COMPARA-
TIVE PERFORMANCE reset?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Test Complete.
