B1D5D–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK REARWARD (CONTINUED)

4.

CHECK ADJUSTABLE PEDALS SWITCH SHORTED

Turn the ignition off.

Disconnect the Adjustable Pedals Switch harness connector.

Measure the resistance between the (Q100) Adjustable Pedals Switch
Rearward and (Q900) Adjustable Pedals Switch Forward terminals at
the Adjustable Pedals Switch.

Is the resistance below 5.0 ohms?

Yes

>> Replace and reprogram the Seat Memory Module in

accordance with the Service Information.

Perform APS VERIFICATION TEST - VER 1.

No

>> Replace the Adjustable Pedals Switch in accordance with

the Service Information.

Perform APS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 99

B1D67–ADJUSTABLE PEDAL CONTROL CIRCUIT PERFORMANCE

5 - 100

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

B1D67–ADJUSTABLE PEDAL CONTROL CIRCUIT PERFORMANCE (CONTINUED)

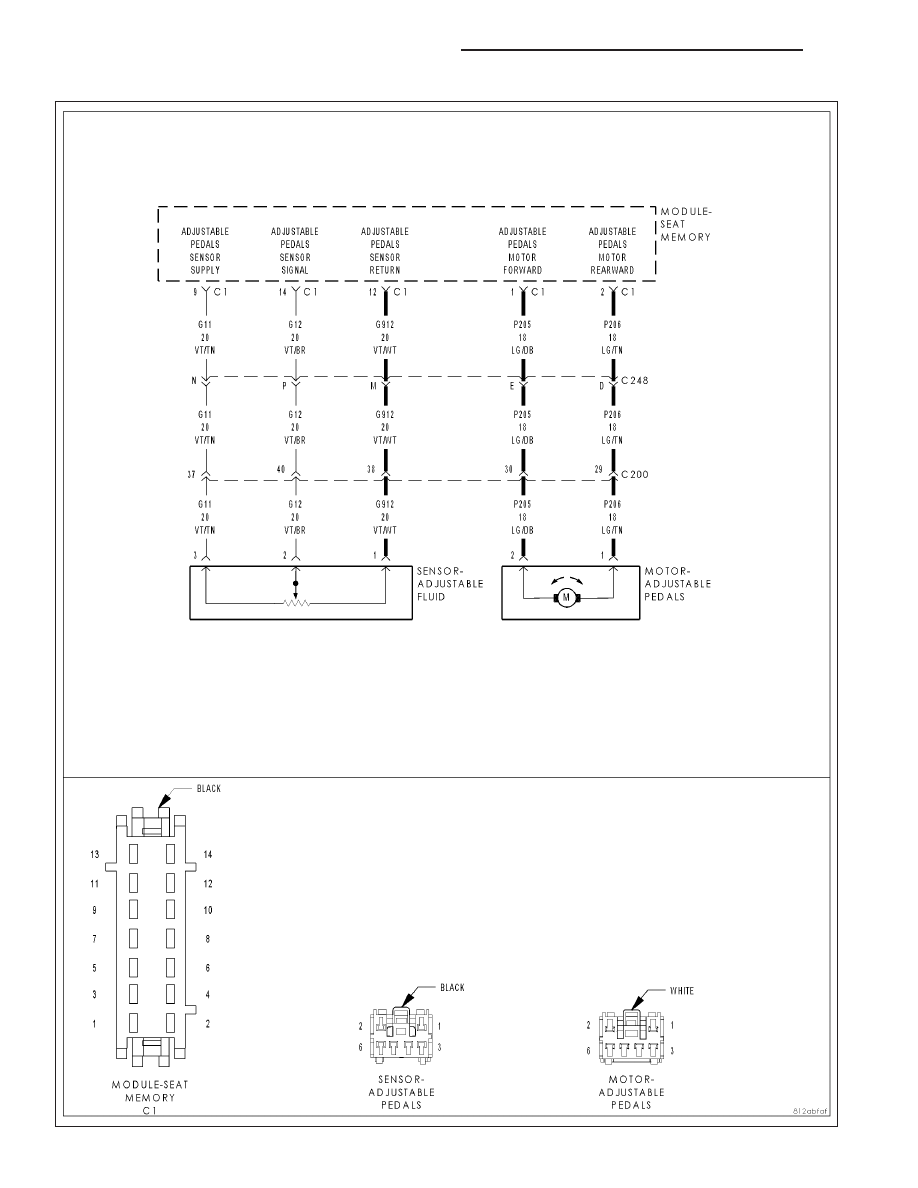

For the Adjustable Pedal System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Adjustable Pedals Motor is in active operation.

•

Set Condition:
The Seat Memory Module detects that the Adjustable Pedals Motor has been activated for a time period and
has not spun with three motor direction commands.

Possible Causes

CONNECTOR/TERMINAL DAMAGE

MECHANICAL FAILURE IN THE ADJUSTABLE PEDALS

(P205) ADJUSTABLE PEDALS MOTOR FORWARD CIRCUIT OPEN

(P206) ADJUSTABLE PEDALS MOTOR REARWARD CIRCUIT OPEN

(G912) ADJUSTABLE PEDALS SENSOR RETURN CIRCUIT OPEN

ADJUSTABLE PEDALS MOTOR - INTERNAL FAULT

SEAT MEMORY MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC B1D67–ADJUSTABLE PEDAL CONTROL CIRCUIT PERFORMANCE

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

Cycle and hold the Adjustable Pedals Switch forward, rearward, and forward at two second intervals.

With the scan tool, read DTC’s

Does the scan tool display: B1D67–ADJUSTABLE PEDAL CONTROL CIRCUIT PERFORMANCE?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform APS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 101

B1D67–ADJUSTABLE PEDAL CONTROL CIRCUIT PERFORMANCE (CONTINUED)

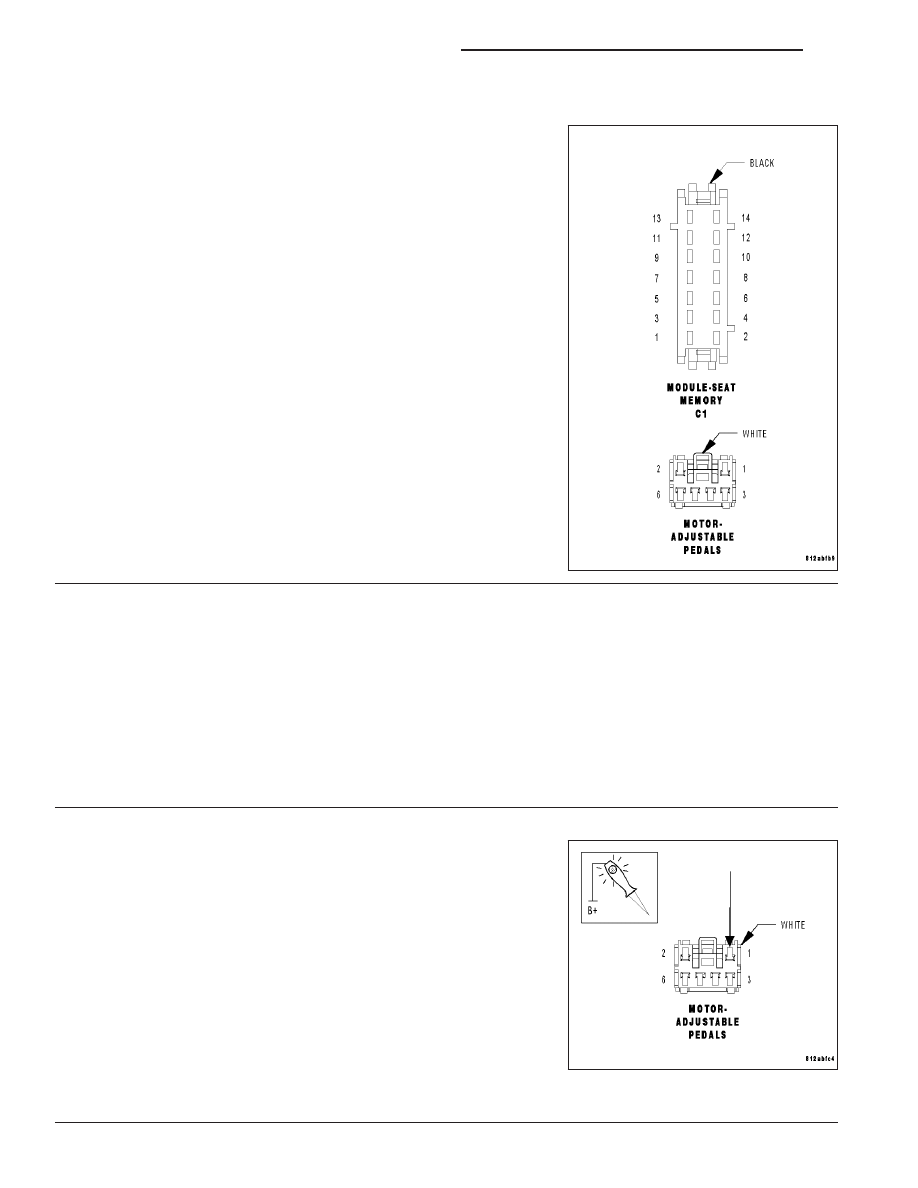

2.

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or cor-
roded terminals.
Turn the ignition off.

Inspect the Seat Memory Module harness connector, Adjustable Ped-
als Motor, and Adjustable Pedals Motor harness connector.

Is the Adjustable Pedals Motor or any of the connectors/termi-
nals damaged?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK ADJUSTABLE PEDALS ASSEMBLY FOR MECHANICAL DAMAGE

Turn the ignition off.

Inspect the Adjustable Pedals Assembly for any physical damage.

NOTE: Check for any conditions that would cause the motor to stall or be stuck.

Is the Adjustable Pedals Assembly damaged or broken?

Yes

>> Replace the Adjustable Pedals Assembly in accordance with the Service Information.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK (P205) ADJUSTABLE PEDALS MOTOR FORWARD CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Seat Memory Module harness connector.

Disconnect the Adjustable Pedals Motor harness connector

Connect a jumper wire between the (P205) Adjustable Pedals Motor
Forward circuit and ground.

Using a 12-volt test light connected to 12-volts, probe the (P205)
Adjustable Pedals Motor Forward circuit.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (P205) Adjustable Pedals Motor Forward circuit

for an open.

Perform APS VERIFICATION TEST - VER 1.
