B1D5B–ADJUSTABLE PEDAL SWITCH CIRCUIT PERFORMANCE (CONTINUED)

6.

CHECK ADJUSTABLE PEDALS SWITCH SHORTED

Turn the ignition off.

Disconnect the Adjustable Pedals Switch harness connector.

Measure the resistance between the (Q100) Adjustable Pedals Switch
Rearward and (Q900) Adjustable Pedals Switch Forward terminals at
the Adjustable Pedals Switch.

Is the resistance below 5.0 ohms?

Yes

>> Replace and reprogram the Seat Memory Module in

accordance with the Service Information.

Perform APS VERIFICATION TEST - VER 1.

No

>> Replace the Adjustable Pedals Switch in accordance with

the Service Information.

Perform APS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 91

B1D5C–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK FORWARD

5 - 92

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

B1D5C–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK FORWARD (CONTINUED)

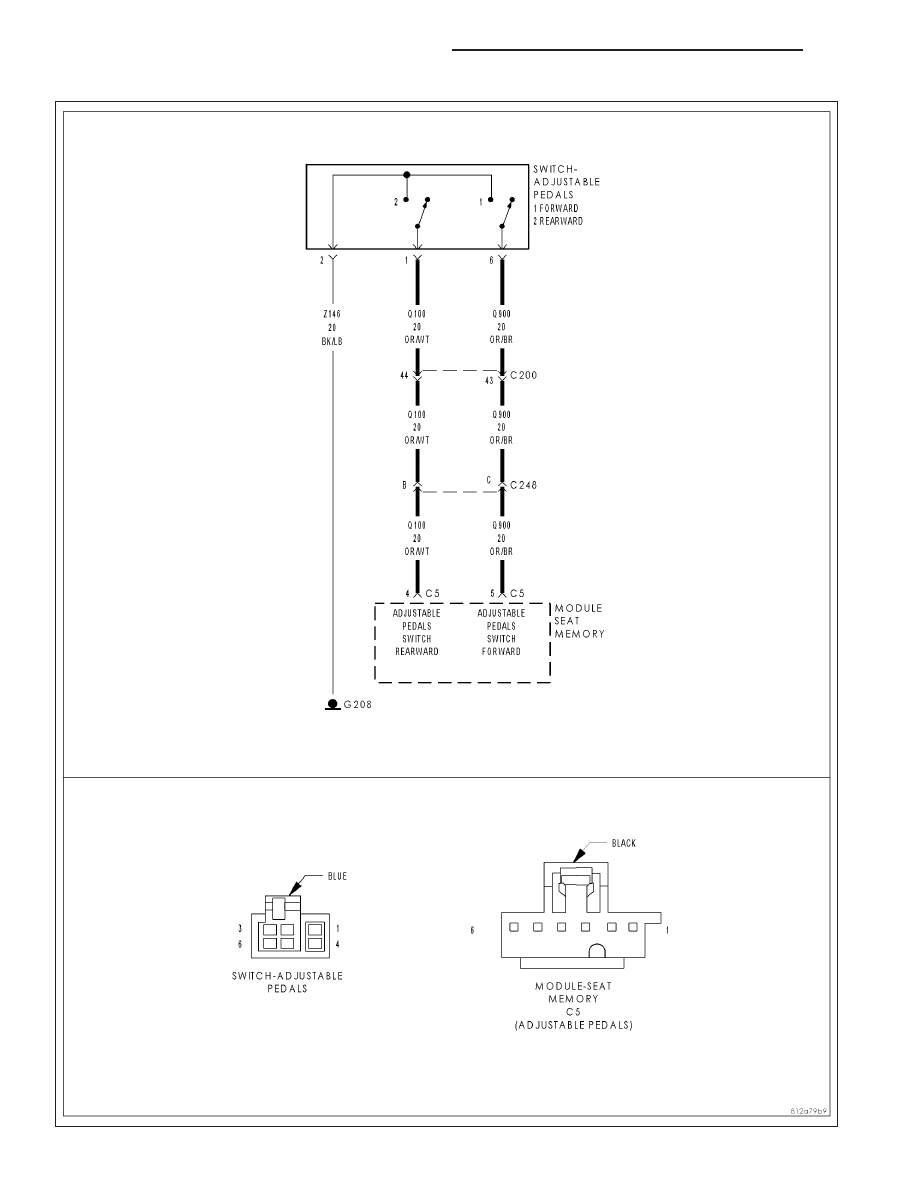

For the Adjustable Pedal System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Adjustable Pedals Switch is in active operation.

•

Set Condition:
The Seat Memory Module detects that the Adjustable Pedals Switch has been activated for a time period of
more than 50 seconds.

Possible Causes

CONNECTOR/TERMINAL DAMAGE

(Q900) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORTED TO GROUND

ADJUSTABLE PEDALS SWITCH - INTERNAL FAULT

SEAT MEMORY MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC B1D5C–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK FORWARD

NOTE: This DTC must be active for the results of this test to be valid.

Turn the ignition on.

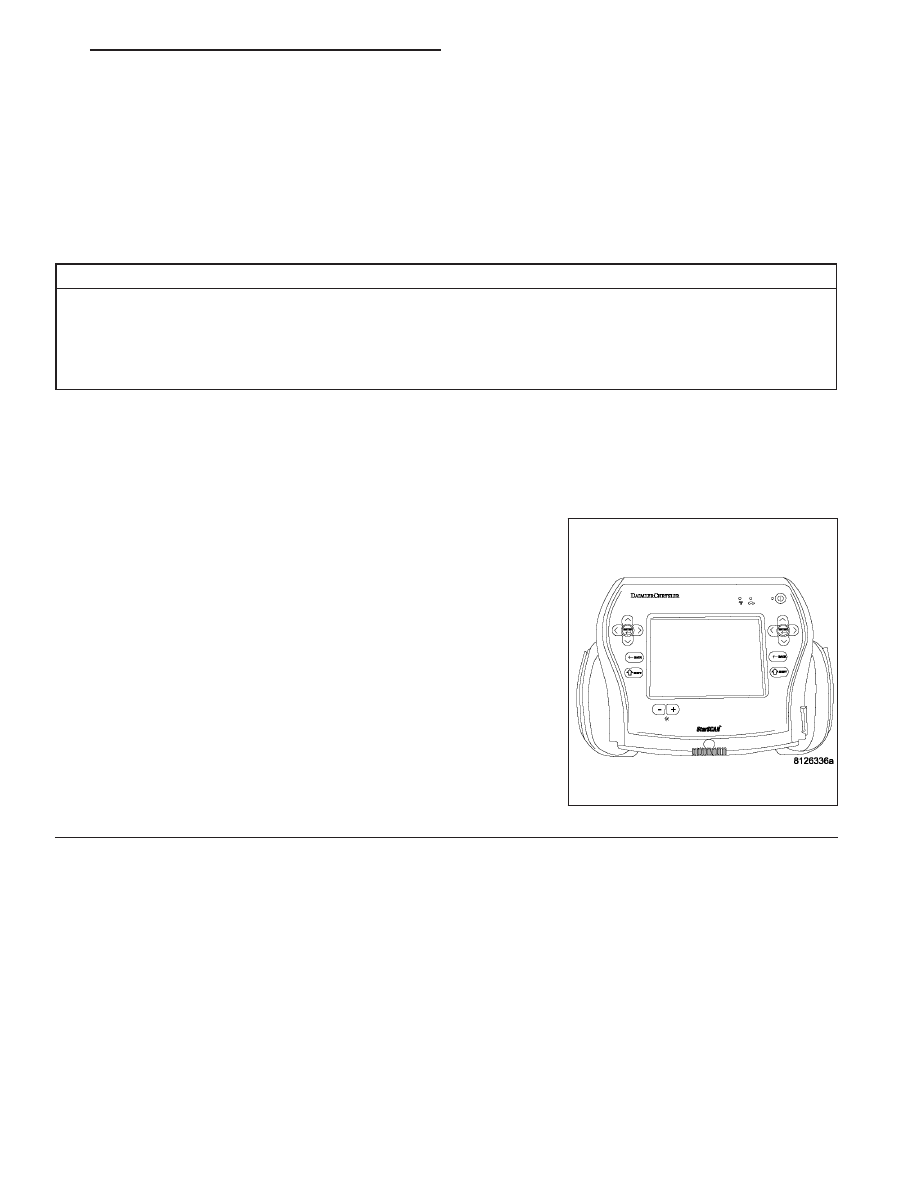

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

Cycle the Adjustable Pedals Switch forward and rearward.

With the scan tool, read DTC’s

Does the scan tool display: B1D5C–ADJUSTABLE PEDAL
SWITCH CIRCUIT STUCK FORWARD?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic pro-

cedure.

Perform APS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 93

B1D5C–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK FORWARD (CONTINUED)

2.

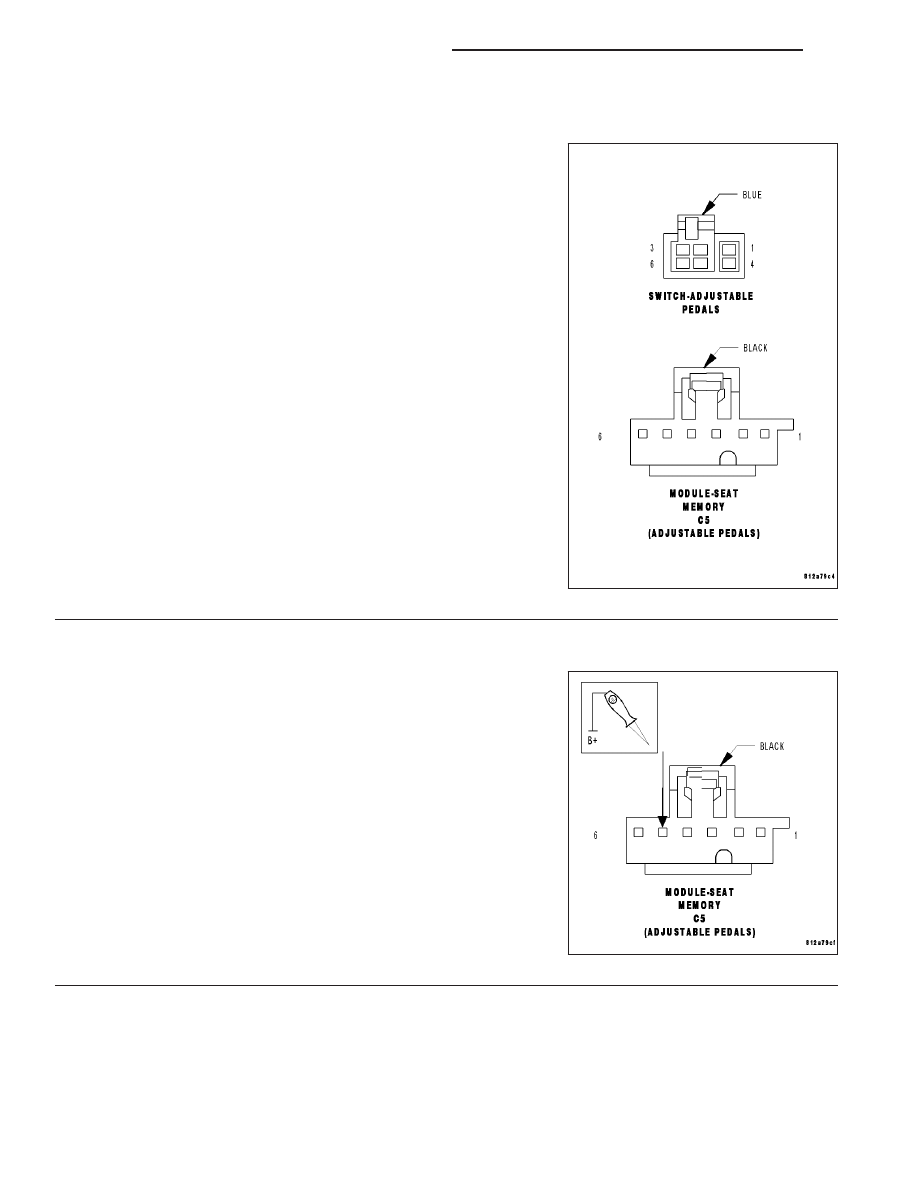

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or cor-
roded terminals.
Turn the ignition off.

Inspect the Seat Memory Module harness connector, Adjustable Ped-
als Switch, and Adjustable Pedals Switch harness connector.

Is the Adjustable Pedals Switch or any of the connectors/termi-
nals damaged?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK (Q900) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Seat Memory Module harness connector.

Disconnect the Adjustable Pedals Switch harness connector.

Using a 12-volt test light connected to 12-volts, probe the (Q900)
Adjustable Pedals Switch Forward circuit.

Does the test light illuminate brightly?

Yes

>> Repair the (Q900) Adjustable Pedals Switch Forward cir-

cuit for a short to ground.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 4
