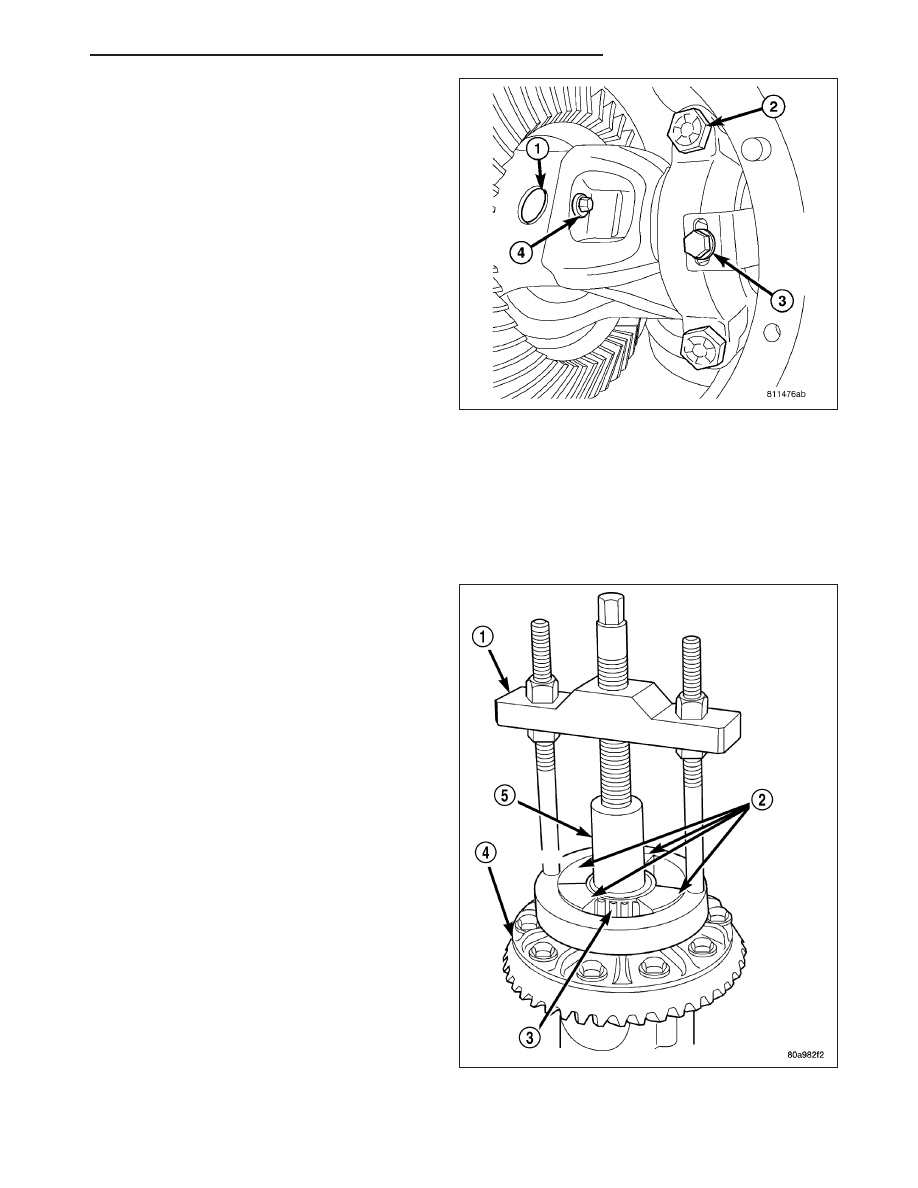

6. Tighten bearing cap bolts (2) to 136 N·m (100

ft.lbs.). Install adjuster locks and tight adjuster lock
bolts (3) to 10 N·m (95 in. lbs.).

7. Install axle shafts.

BEARINGS-DIFFERENTIAL CASE

REMOVAL

1. Remove differential case from axle housing.

2. Remove differential bearings from the case with

Puller/Press C-293-PA (1) Adapters C-293-47 (2)
and Plug C-293-3 (5).

HB

REAR AXLE - 9 1/4

3 - 139

INSTALLATION

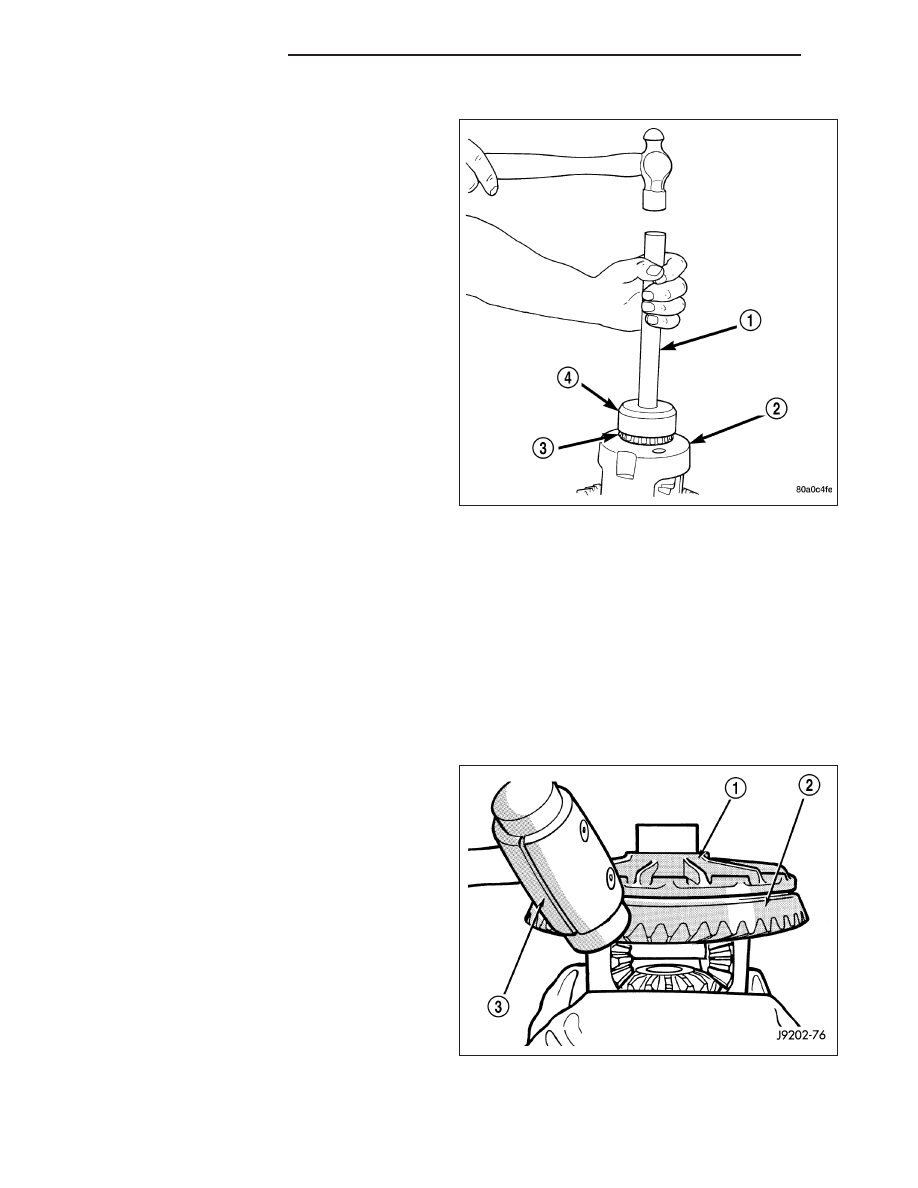

1. Install differential side bearings (3) with Installer

C-4213 (4) and Handle C-4171 (1).

2. Install differential case into housing.

GEAR-PINION/RING/TONE RING

REMOVAL

NOTE: The ring gear and pinion are serviced in a matched set. Never replace one gear without replacing the
other matching gear.

1. Remove differential from differential housing.

2. Place differential case in a vise with soft metal jaw protectors.

3. Remove ring gear bolts and drive ring gear (2) off

the differential case (1) with a soft hammer (3).

4. Install bolts into two of the threaded holes in the pinion flange 180° apart.

5. Position Holder 6719 against flange and install a bolt and washer into one of the remaining threaded holes.

Tighten bolts so the Holder 6719 is held to the flange.

3 - 140

REAR AXLE - 9 1/4

HB

6. Use Holder 6719 to hold flange and remove the companion flange nut and washer.

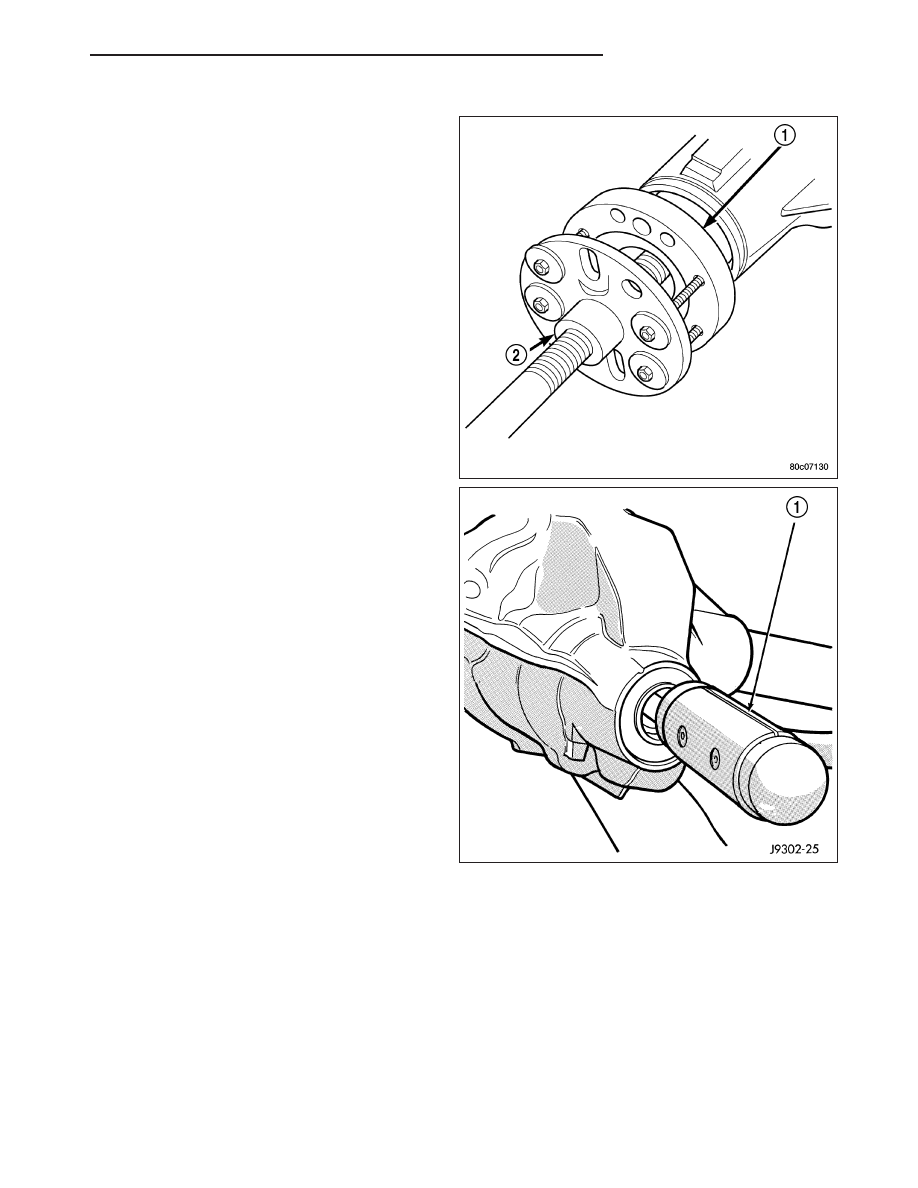

7. Remove flange (1) from pinion with Remover

C-452 (2).

8. Remove pinion from housing with a soft hammer

(1).

9. Remove pinion seal with a pry tool or slide-hammer mounted screw.

10. Remove oil slinger if equipped and front pinion bearing.

HB

REAR AXLE - 9 1/4

3 - 141

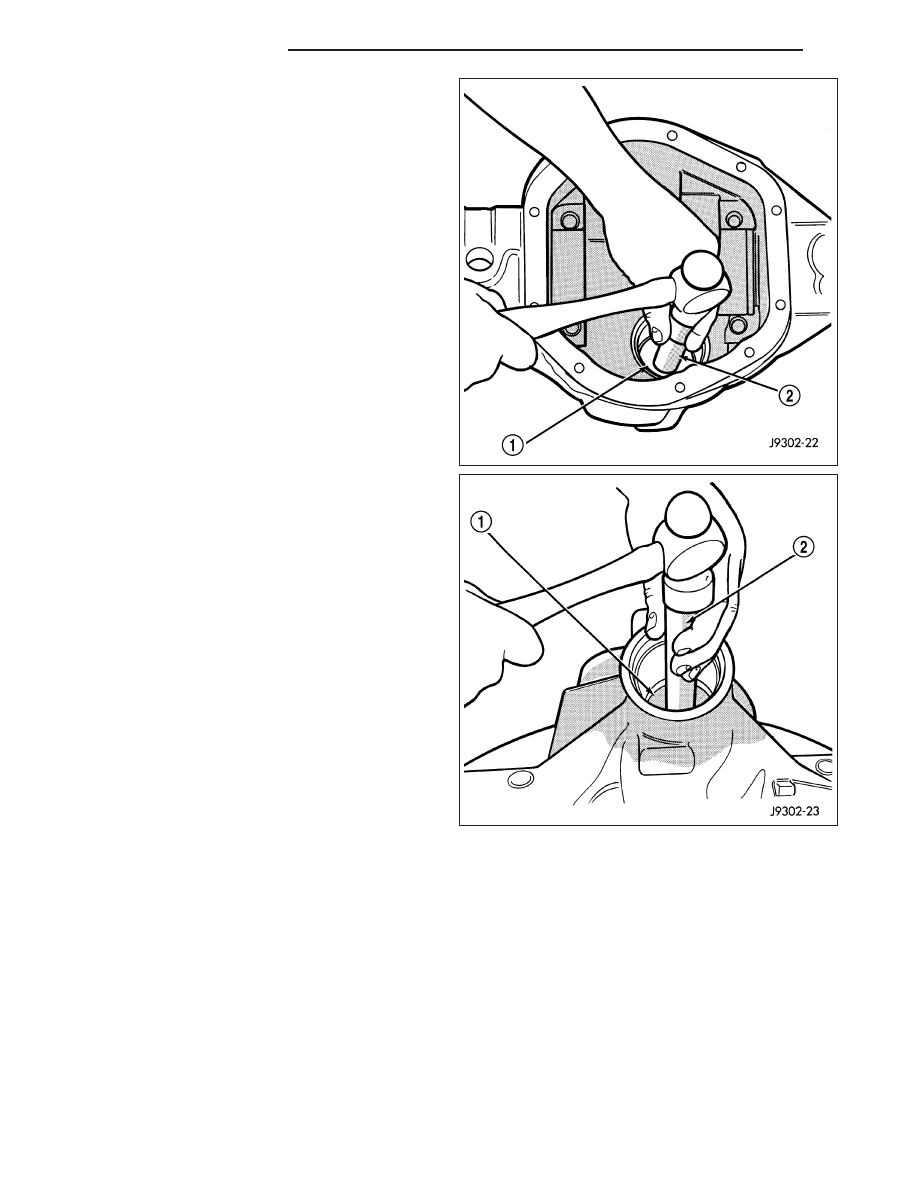

11. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171 (2).

12. Remove rear bearing cup from housing with

Remover C-4307 (1) and Handle C-4171 (2).
