BEARING-AXLE

REMOVAL

1. Remove axle shaft.

2. Remove axle seal with pry bar.

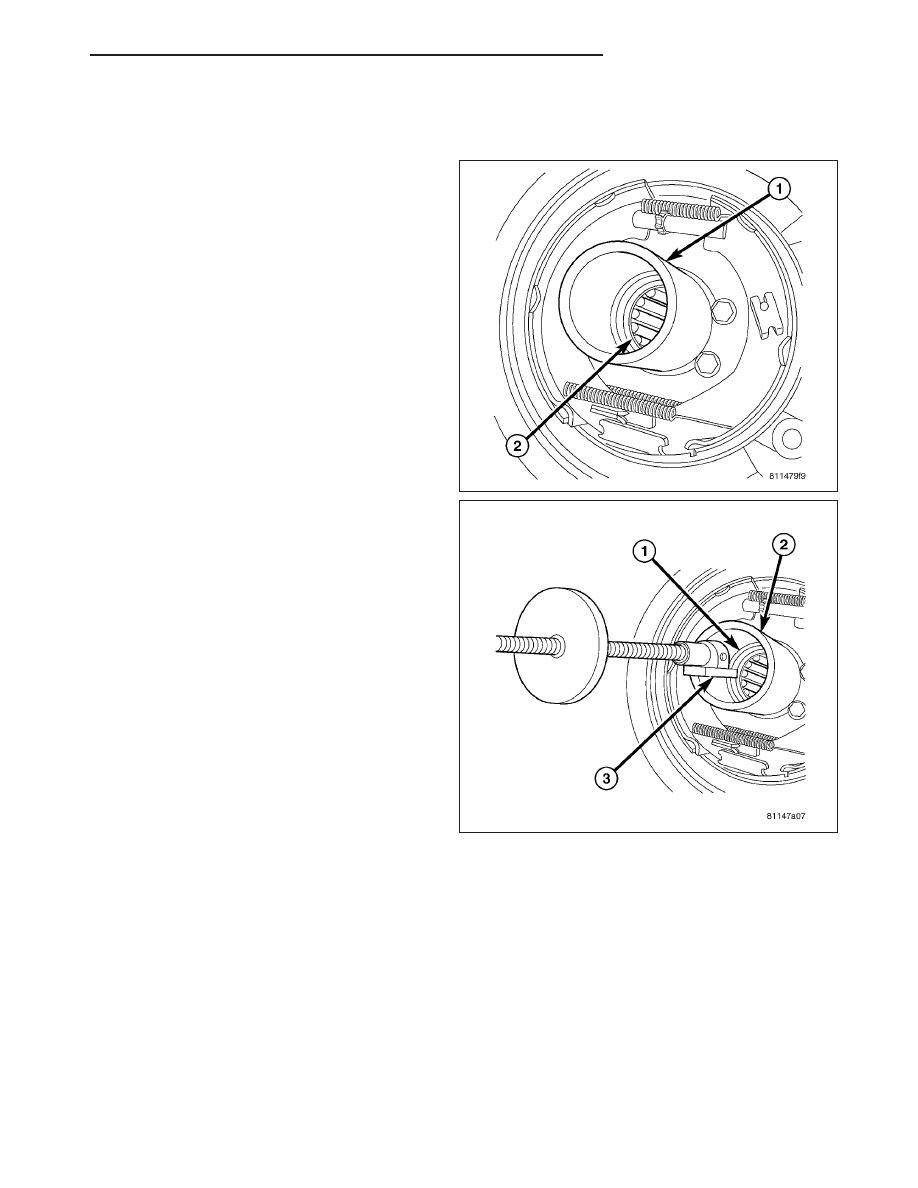

3. Position bearing Receiver 9338 (1) on axle tube.

4. Insert bearing Remover 6310 (4) with Foot 6310-9

(3) through receiver (2) and bearing (1).

HB

REAR AXLE - 9 1/4

3 - 131

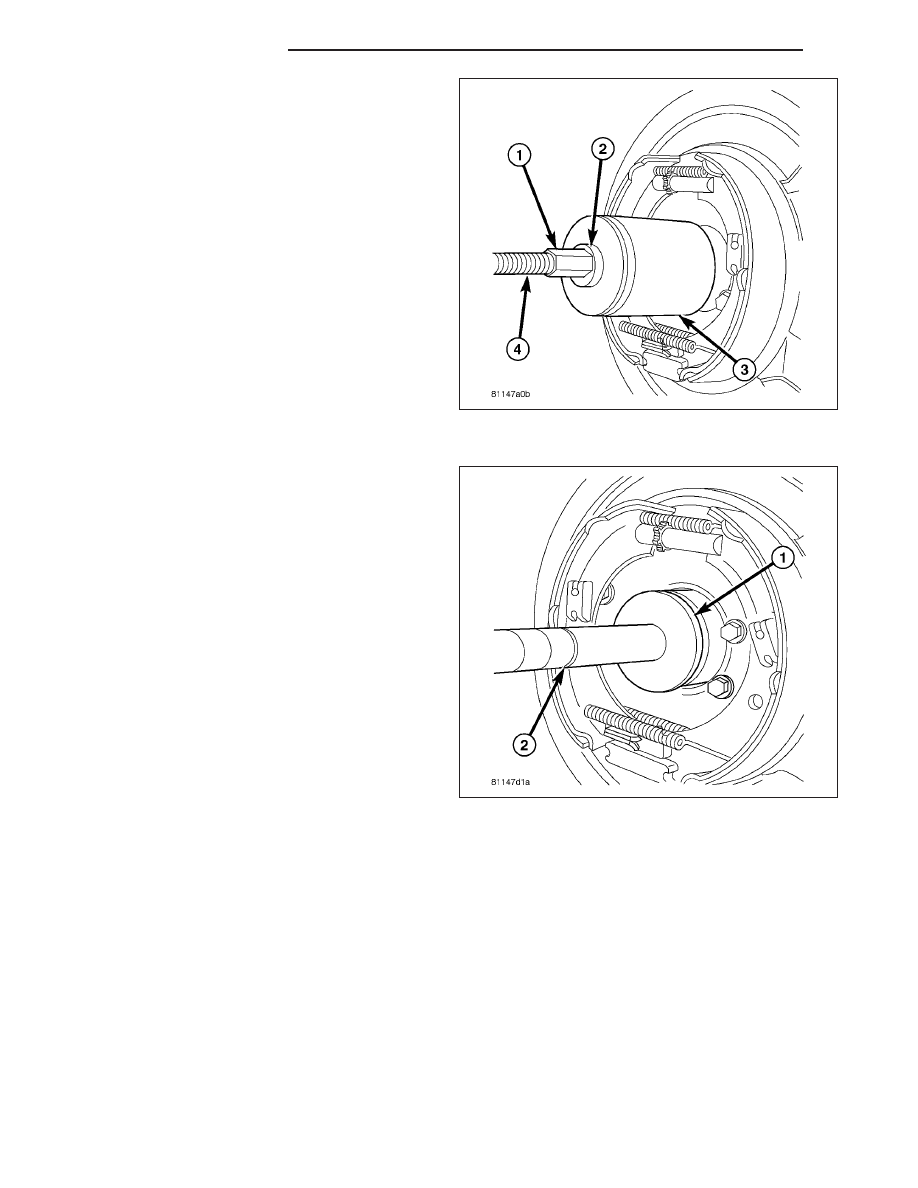

5. Tighten Remove 6310 nut (1) to pull bearing into

the receiver (3).

INSTALLATION

1. Remove any old sealer/burrs from axle tube.

2. Install axle shaft bearing with Installer 9337 (1) and

Handle C-4171 (2). Drive bearing in until tool con-
tacts the axle tube.

NOTE: Bearing is installed with the bearing part
number against the installer.

3. Coat new axle seal lip with axle lubricant and

install with Installer 9337 and Handle C-4171.

4. Install axle shaft.

SEAL-PINION

REMOVAL

1. With vehicle in neutral, position it on a hoist.

3 - 132

REAR AXLE - 9 1/4

HB

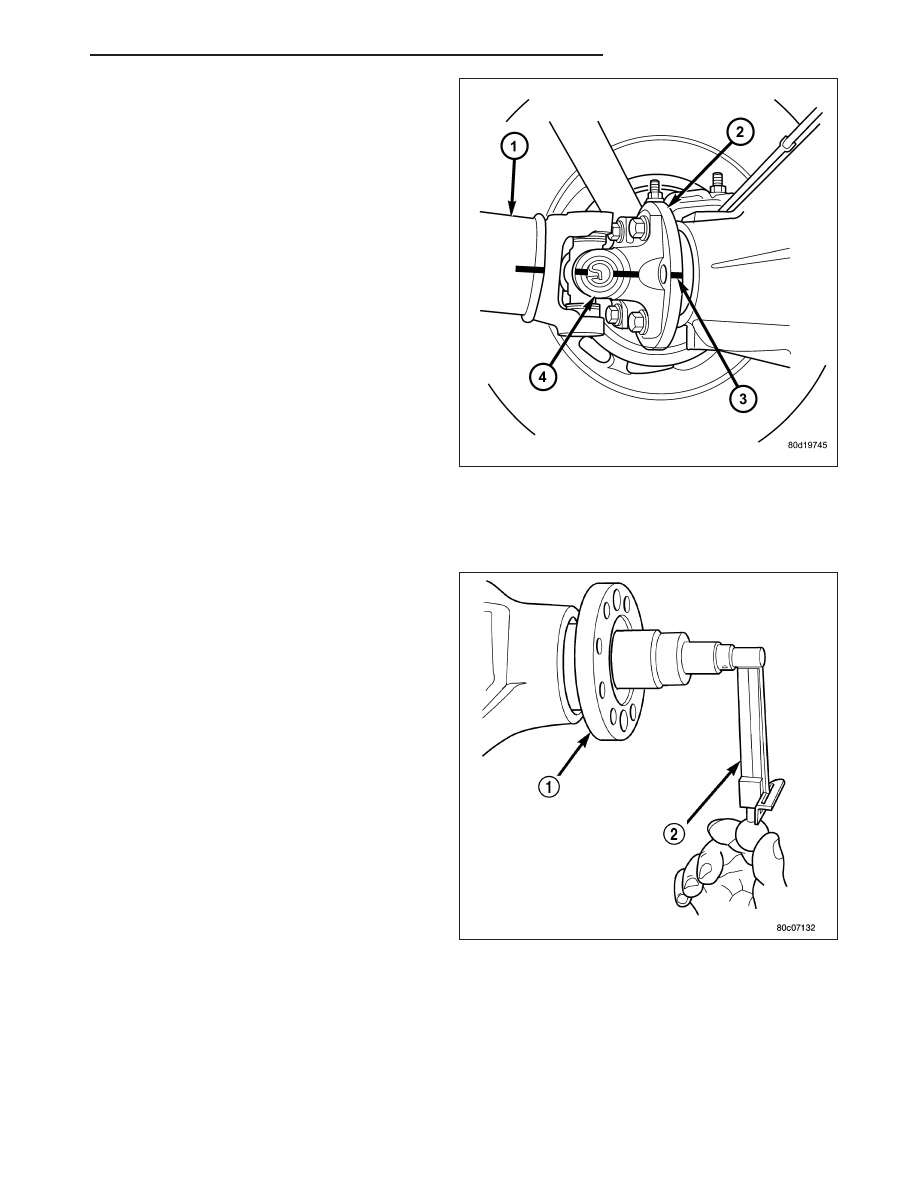

2. Mark a installation reference line (3) across the pin-

ion flange (3) and propeller shaft flange (4).

3. Remove propeller shaft.

4. Remove brake calipers and rotors to prevent any drag.

5. Rotate pinion flange three or four times and verify flange rotates smoothly.

6. Measure rotating torque of the pinion with a inch

pound torque wrench (2) and record reading.

7. Install two bolts into the pinion flange threaded holes, 180° apart. Position Holder 6719A against the flange and

install and tighten two bolts and washers into the remaining holes.

8. Hold the flange with Holder 6719A and remove pinion nut and washer.

HB

REAR AXLE - 9 1/4

3 - 133

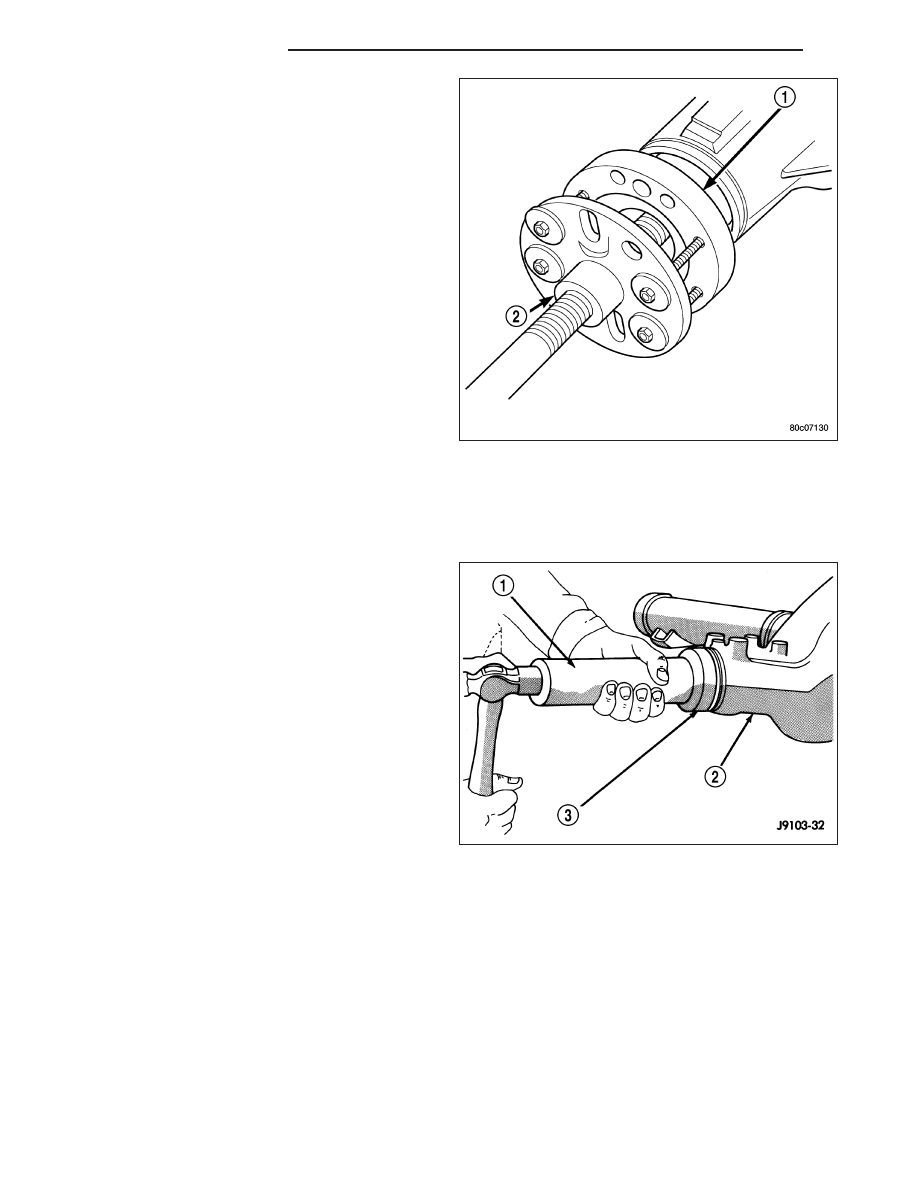

9. Remove companion flange (1) with Remover C-452

(2).

10. Remove pinion seal with pry tool or slide-hammer mounted screw.

INSTALLATION

1. Apply a light coating of gear lubricant on the lip of pinion seal.

2. Install new pinion seal with Installer C-4076-B (3)

and Handle C-4735 (1).

3. Install pinion flange on pinion shaft with Installer C-3718.

4. Install two bolts into the threaded holes in the flange, 180° apart.

5. Position Holder 6719 against the flange and install a bolt and washer into one of the remaining threaded holes.

Tighten the bolts so holder is held to the flange.

6. Install pinion washer and a new pinion nut. The convex side of the washer must face outward.

CAUTION: Never exceed the minimum tightening torque 285 N·m (210 ft. lbs.) when installing the companion
flange retaining nut at this point. Failure to follow these instruction will result in damage to collapsible
spacer or bearings.
