13. Remove collapsible spacer (1) from pinion gear.

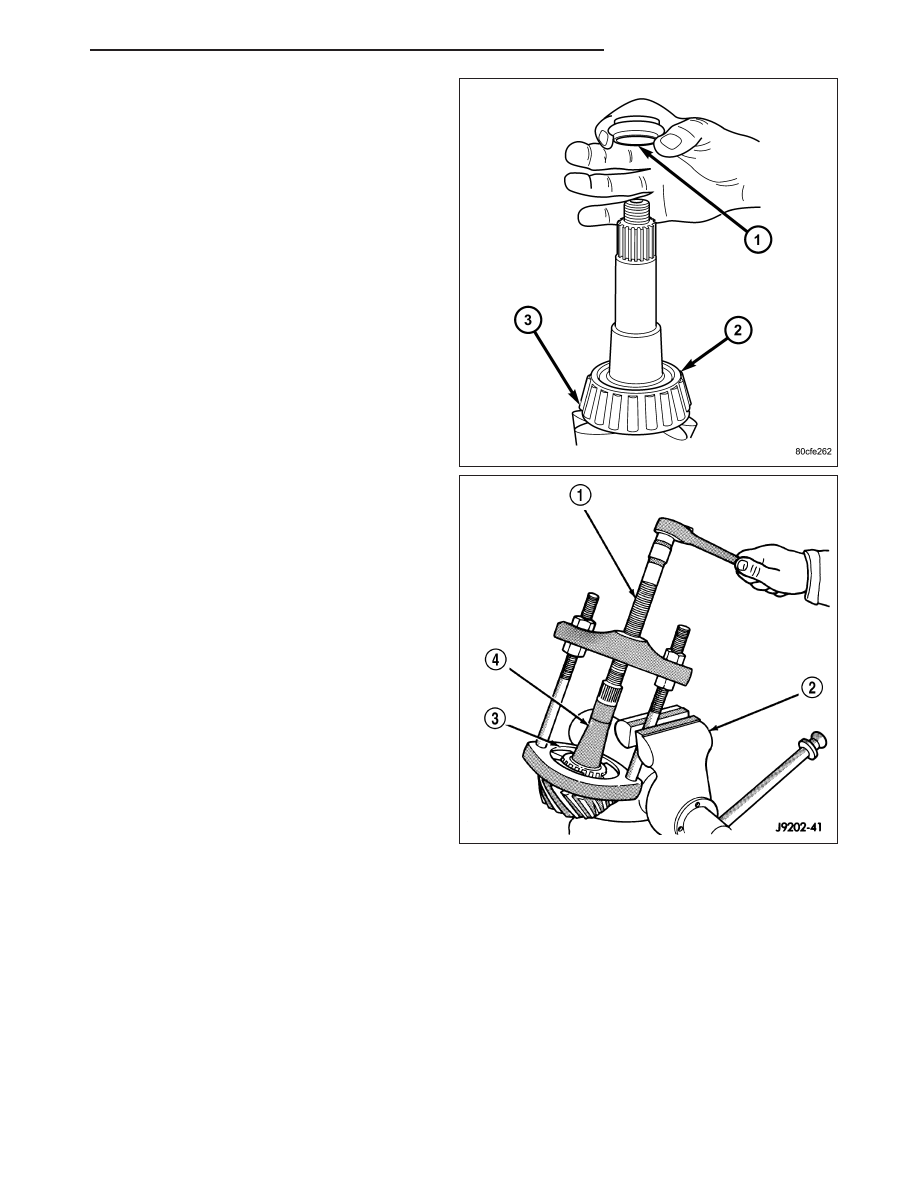

14. Remove rear bearing from the pinion with Puller/

Press C-293-PA (1) and Adapters C-293-47 (3).

15. Remove depth shims from the pinion shaft and record shim thickness.

INSTALLATION

NOTE: The ring gear and pinion are serviced in a matched set. Do not replace the one gear without replac-
ing the other matching gear. If ring and pinion gears or bearings are replaced, Refer to Adjustments for
Pinion Gear Depth Setting.

1. Apply Mopar Door Ease or stick lubricant to outside surface of pinion bearing cups.

HB

REAR AXLE - 9 1/4

3 - 143

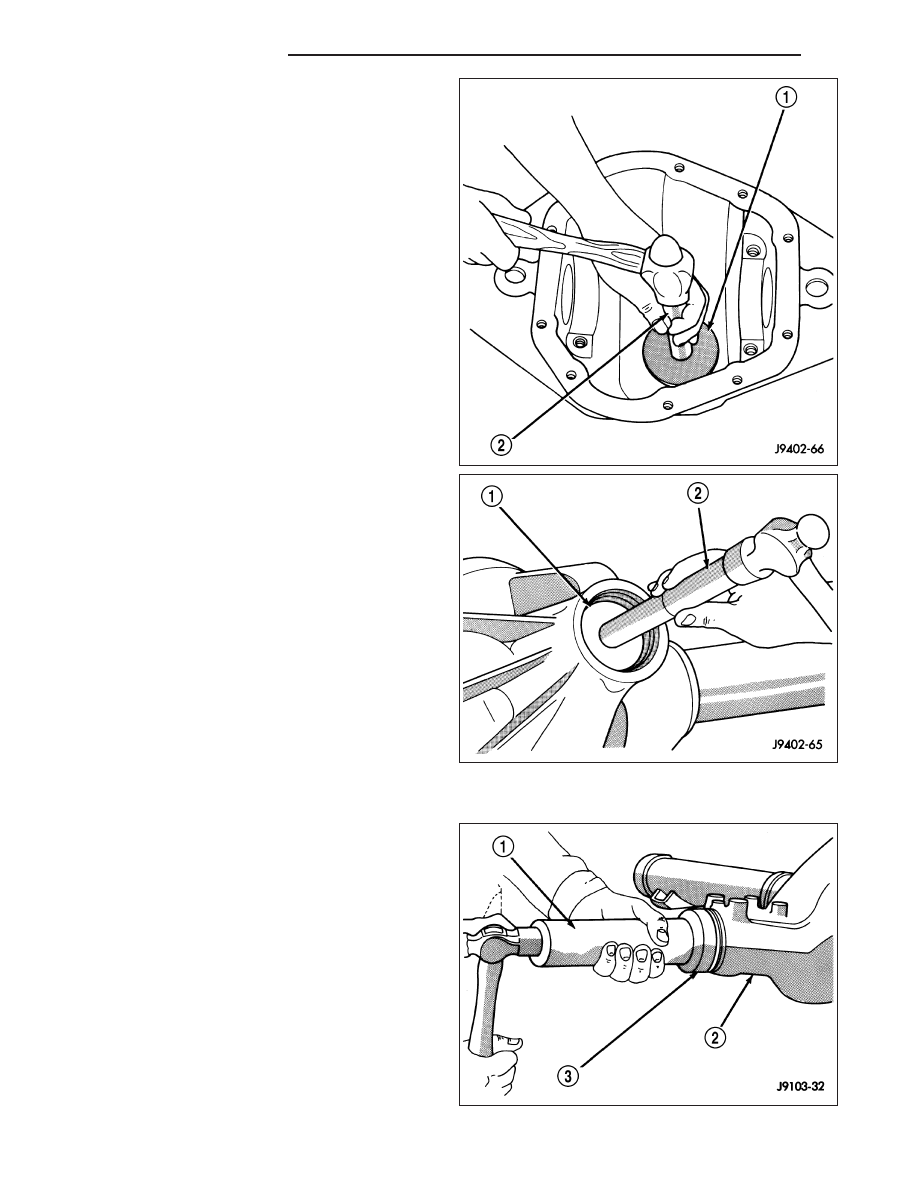

2. Install rear pinion bearing cup with Installer C-4308

(1) and Driver Handle C-4171 (2).

3. Install front pinion bearing cup with Installer D-129

(1) and Handle C-4171 (2).

4. Lubricate and install front pinion bearing.

5. Apply a light coating of gear lubricant on the lip of

pinion seal. Install seal with Installer C-4076-B (1)
and Handle C-4735 (3).

3 - 144

REAR AXLE - 9 1/4

HB

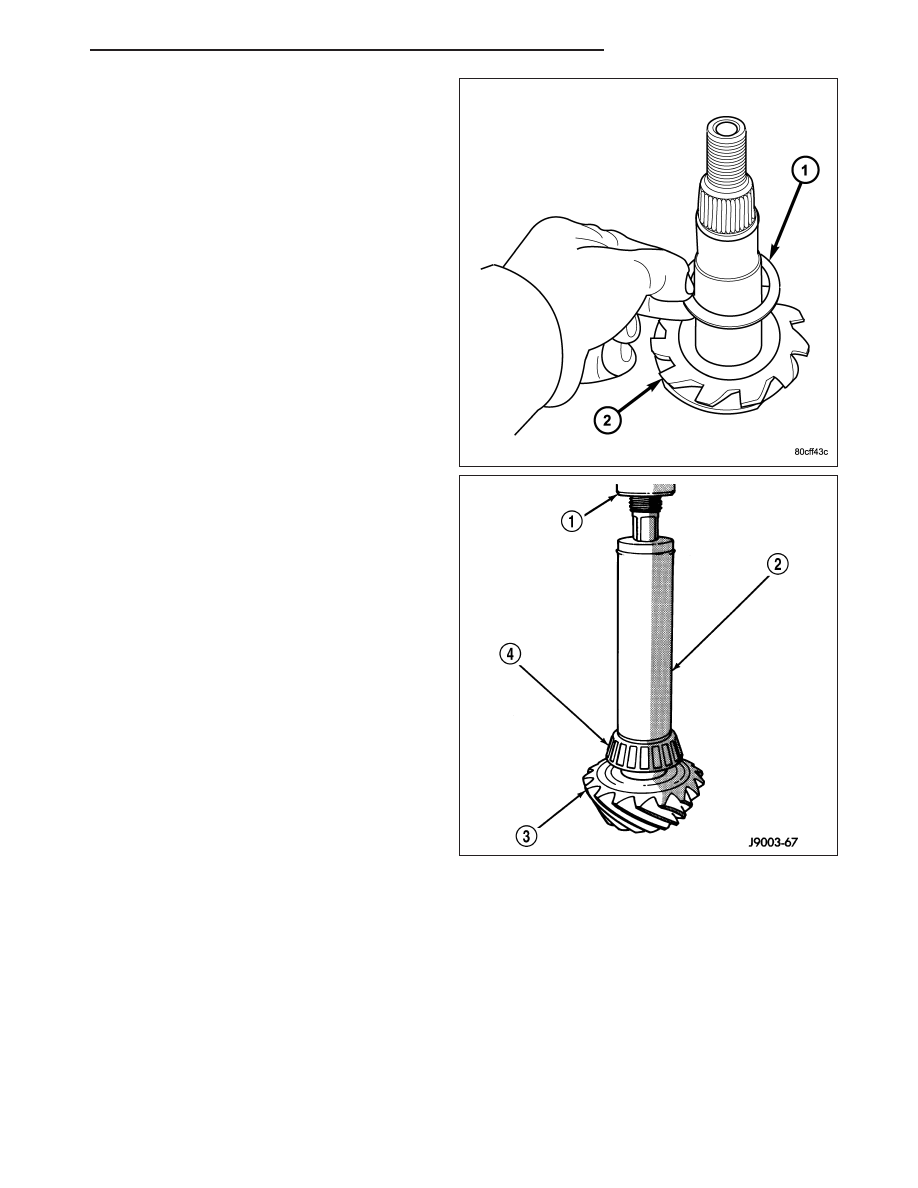

6. Install proper thickness depth shim (1) on the pin-

ion gear (2).

7. Install rear bearing (4) on pinion gear (3) with

Installer C-3095-A (2) and a press (1).

HB

REAR AXLE - 9 1/4

3 - 145

8. Install a new collapsible spacer (1) on pinion shaft.

Lubricate rear bearing and install pinion into the
housing.

9. Install pinion flange with Installer C-3718.

10. Install bolts into two of the threaded holes in the flange 180° apart.

11. Position Holder 6719 against the flange and install a bolt and washer into one of the remaining threaded holes.

Tighten bolts so the Holder 6719 is held to the flange.

12. Install flange washer and new nut on the pinion and tighten nut until there is zero bearing end-play.

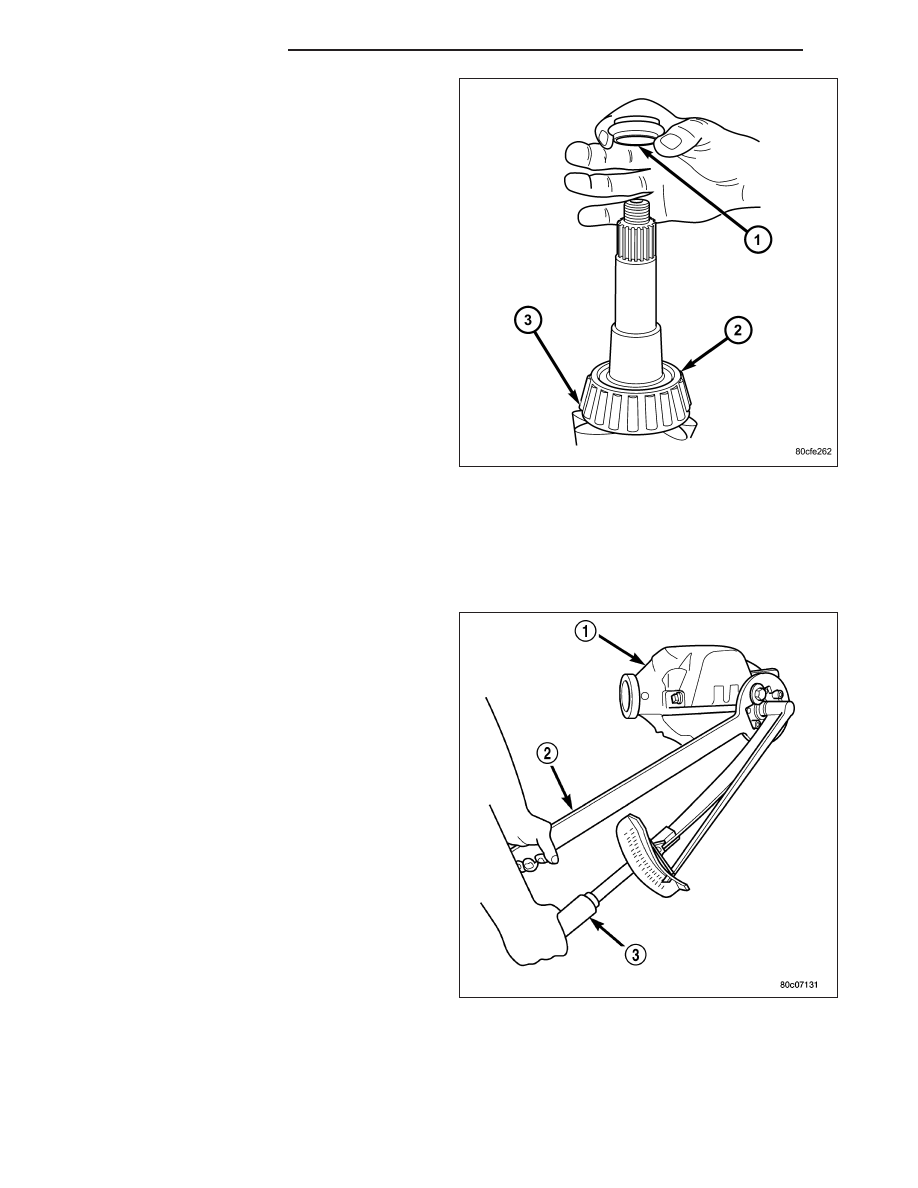

13. With a torque wrench (3) tighten the pinion nut to

285 N·m (210 ft. lbs.).

CAUTION: Never loosen pinion nut to decrease pinion rotating torque and never exceed specified preload
torque. If preload torque or rotating torque is exceeded a new collapsible spacer must be installed. Failure
to follow these instructions will result in damage.
