ASSEMBLY

NOTE: If same gears and thrust washers are being
used, install them into their original locations.

1. Lubricate all differential components with axle lubri-

cant.

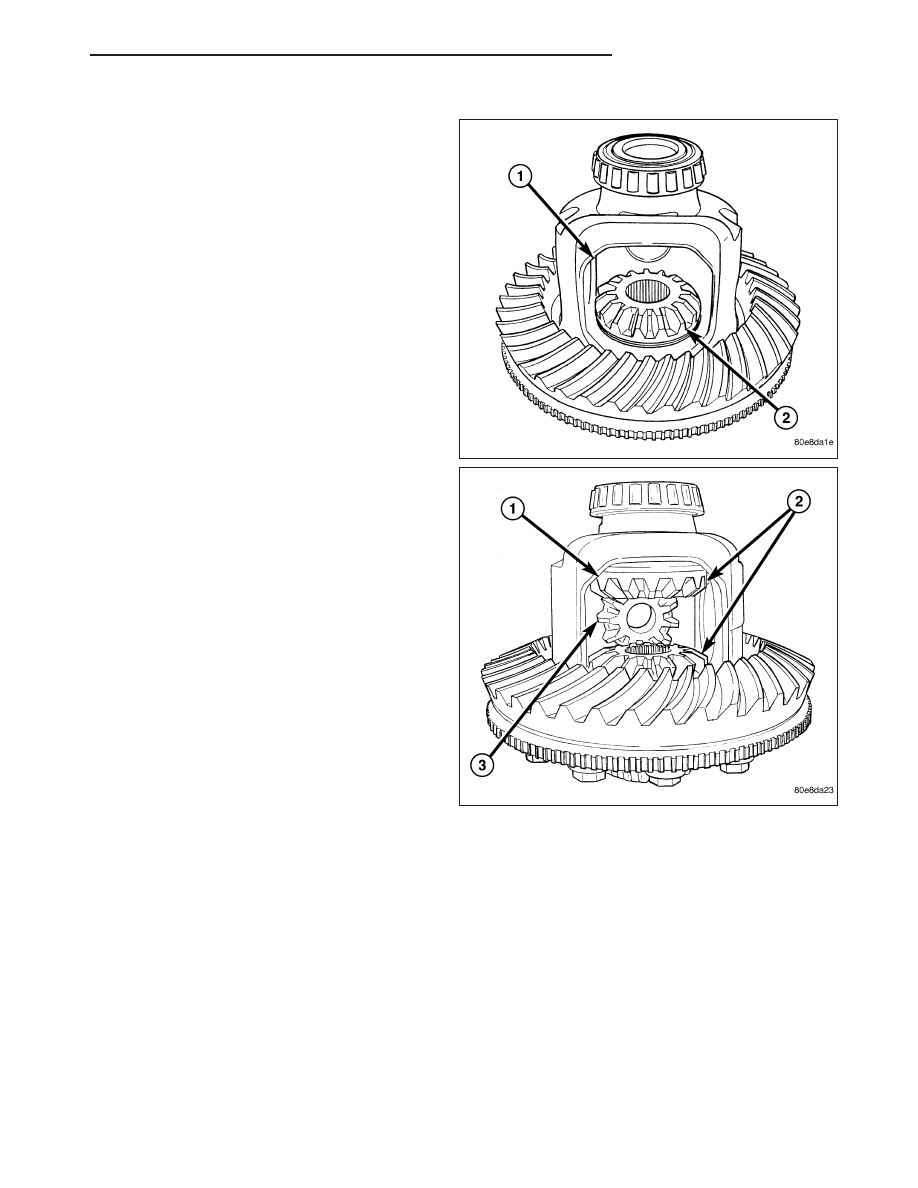

2. Install

differential

side

gears

(2)

and

thrust

washers.

3. Install first pinion gear (3) with thrust washer into

differential window (1) and side gears (2). Rotate
pinion gear into the case.

4. Install remaining pinion gear and thrust washer.

Rotate gears to align hole in the pinion gears with
hole in the differential case.

5. Slide pinion shaft into the case and through the

pinion gears to align the gears.

HB

REAR AXLE - 8 1/4

3 - 99

INSTALLATION

1. Apply a coat of hypoid gear lubricant to differential

bearings, bearing cups and threaded adjusters.

NOTE: Grease can be used to keep the adjusters
in position.

2. Install differential assembly into the housing.

3. Install differential bearing caps in their original loca-

tions.

4. Install bearing cap bolts and tighten upper bolts to

14 N·m (10 ft. lbs.). Tighten lower bolts finger-tight
until the bolt head is seated.

5. Perform differential bearing preload and adjustment

procedure.

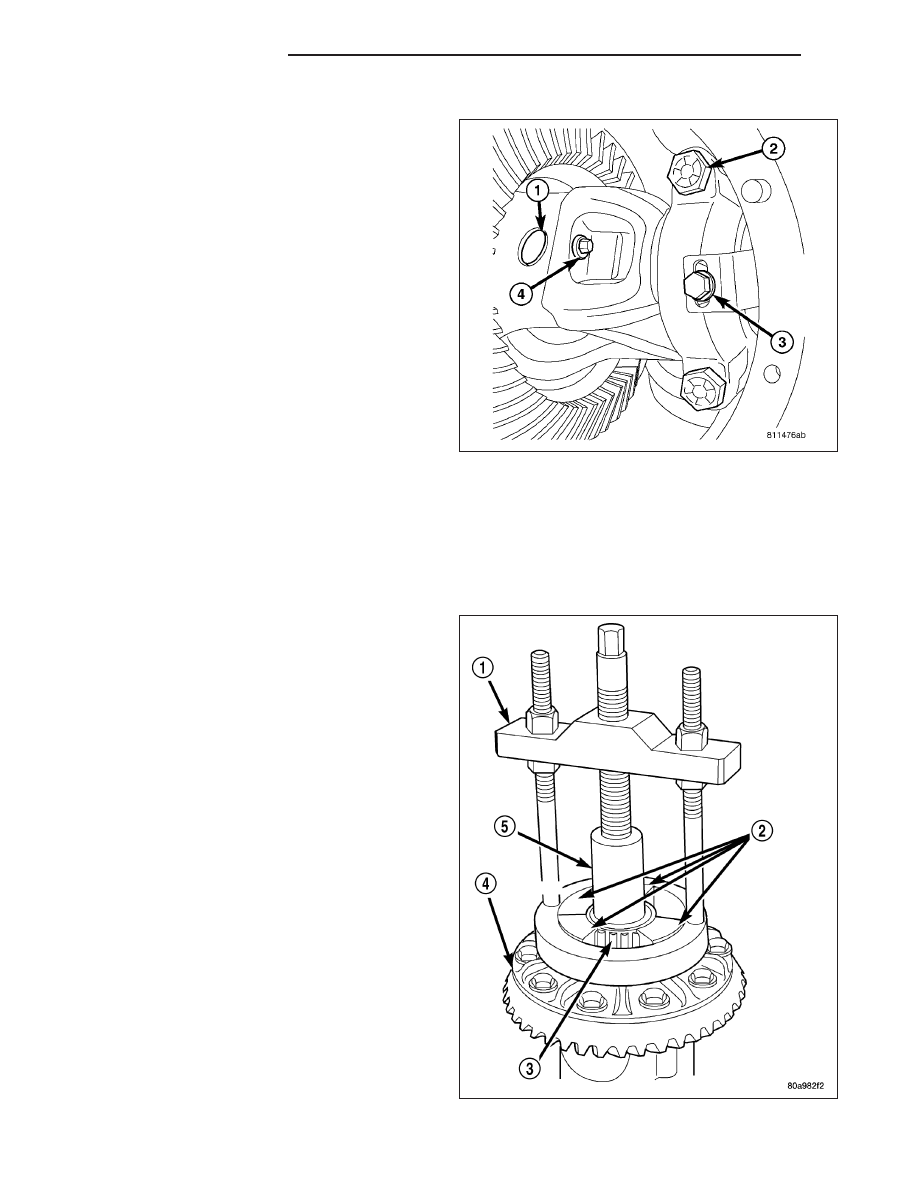

6. Tighten bearing cap bolts (2) to 135 N·m (100 ft.

lbs).

7. Install adjuster locks (3) on bearing caps and

tighten bolts to 10 N·m (95 in. lbs.).

8. Install axle shafts.

9. Install differential cover.

BEARINGS-DIFFERENTIAL CASE

REMOVAL

1. Remove differential case.

2. Remove differential bearings with Puller C-293-PA

(1) and Adapters C-293-48 (2) and Plug SP-3289
(5).

3 - 100

REAR AXLE - 8 1/4

HB

INSTALLATION

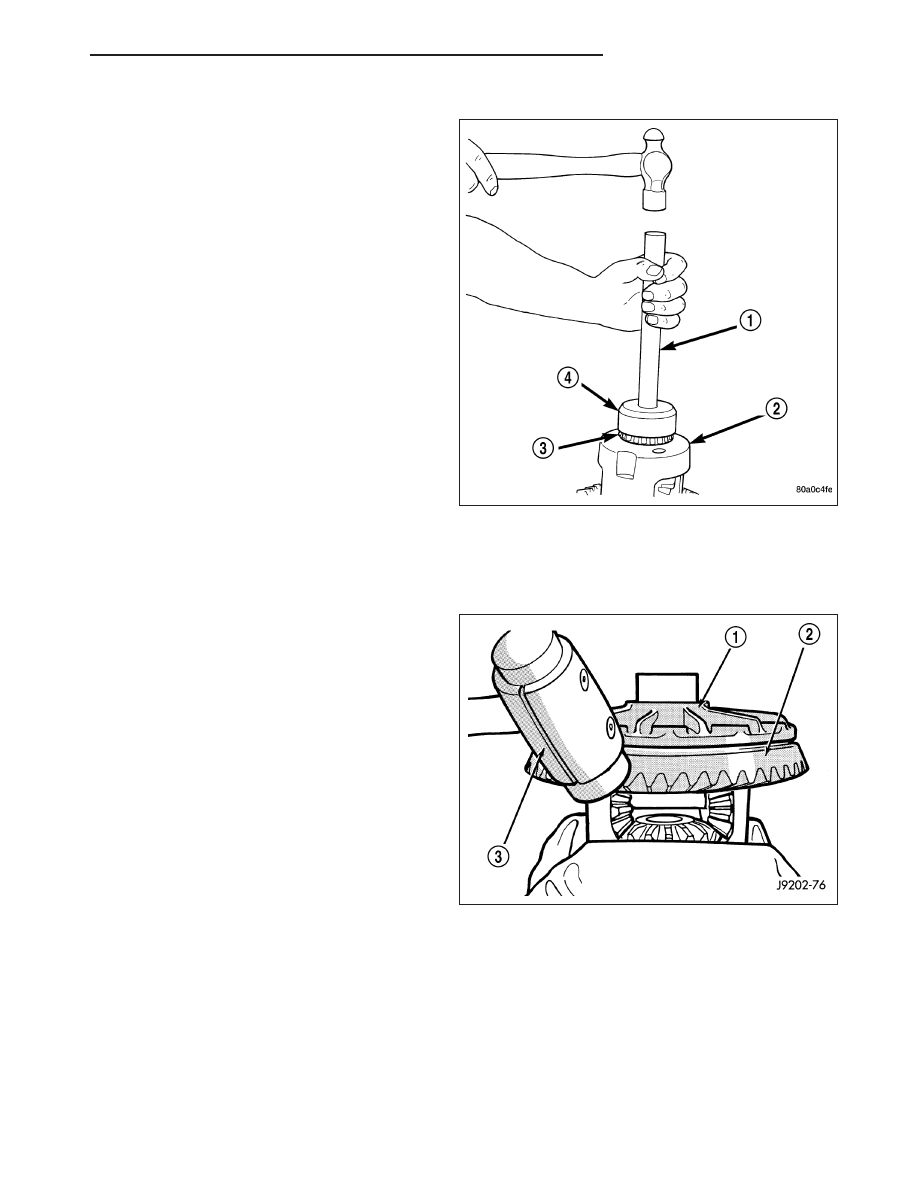

1. Install differential side bearings (3) with Installer

C-4340 (4) and Handle C-4171 (1).

2. Install differential case.

GEAR-PINION/RING/TONE RING

REMOVAL

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the matching gear.

1. Remove propeller shaft.

2. Remove differential from the axle housing.

3. Place differential case in vise with soft metal jaw

protectors.

4. Remove ring gear bolts and drive ring gear (2) off

differential case with a soft hammer (3).

HB

REAR AXLE - 8 1/4

3 - 101

5. Install bolts into two of the threaded holes in the

pinion flange 180° apart.

6. Position Holder 6719 against flange and install a

bolt and washer into one of the remaining threaded
holes. Tighten bolts so the Holder 6719 is held to
the flange.

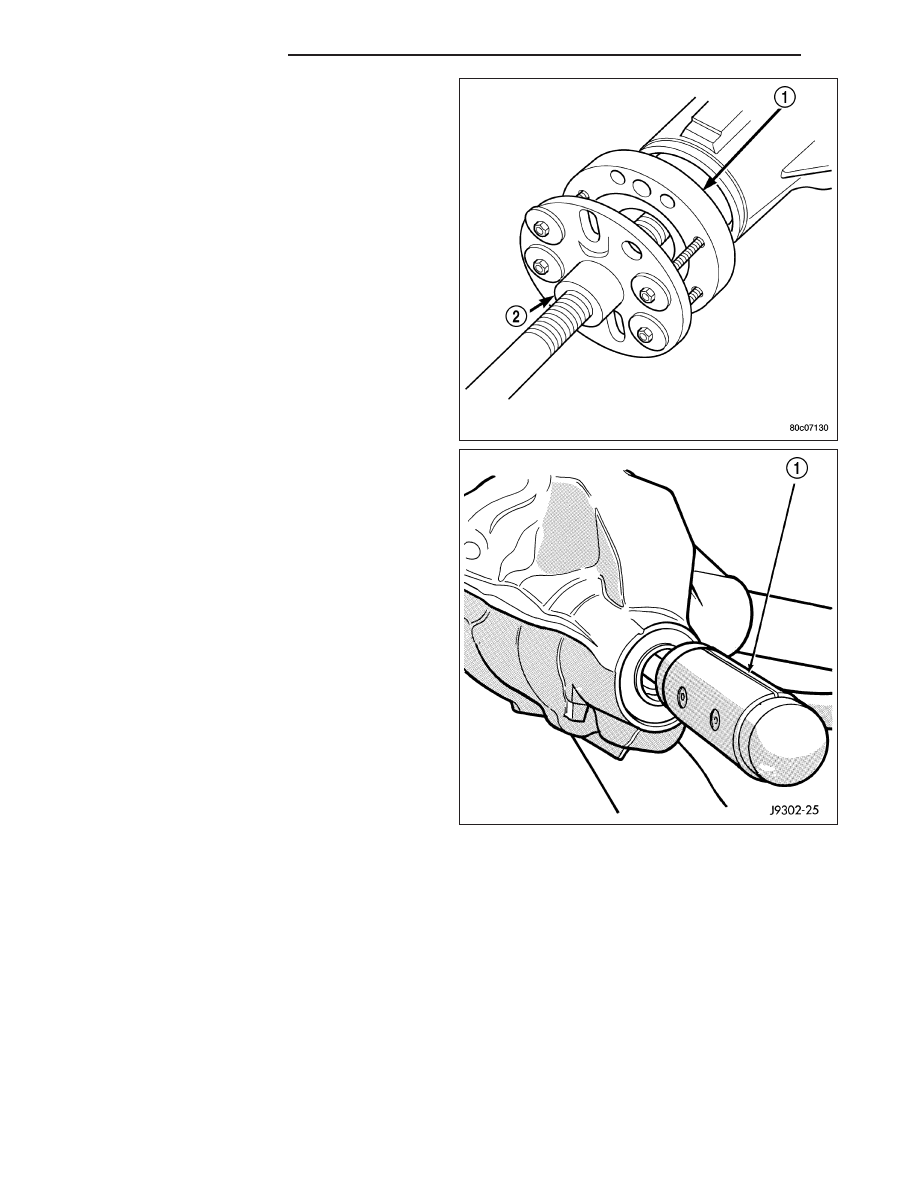

7. Hold flange with Holder 6719 and remove flange

nut and washer.

8. Remove flange (1) with Remover C-452 (2).

9. Remove pinion from housing with a soft hammer

(1).
