SEAL-AXLE SHAFT

REMOVAL

1. Remove axle shaft.

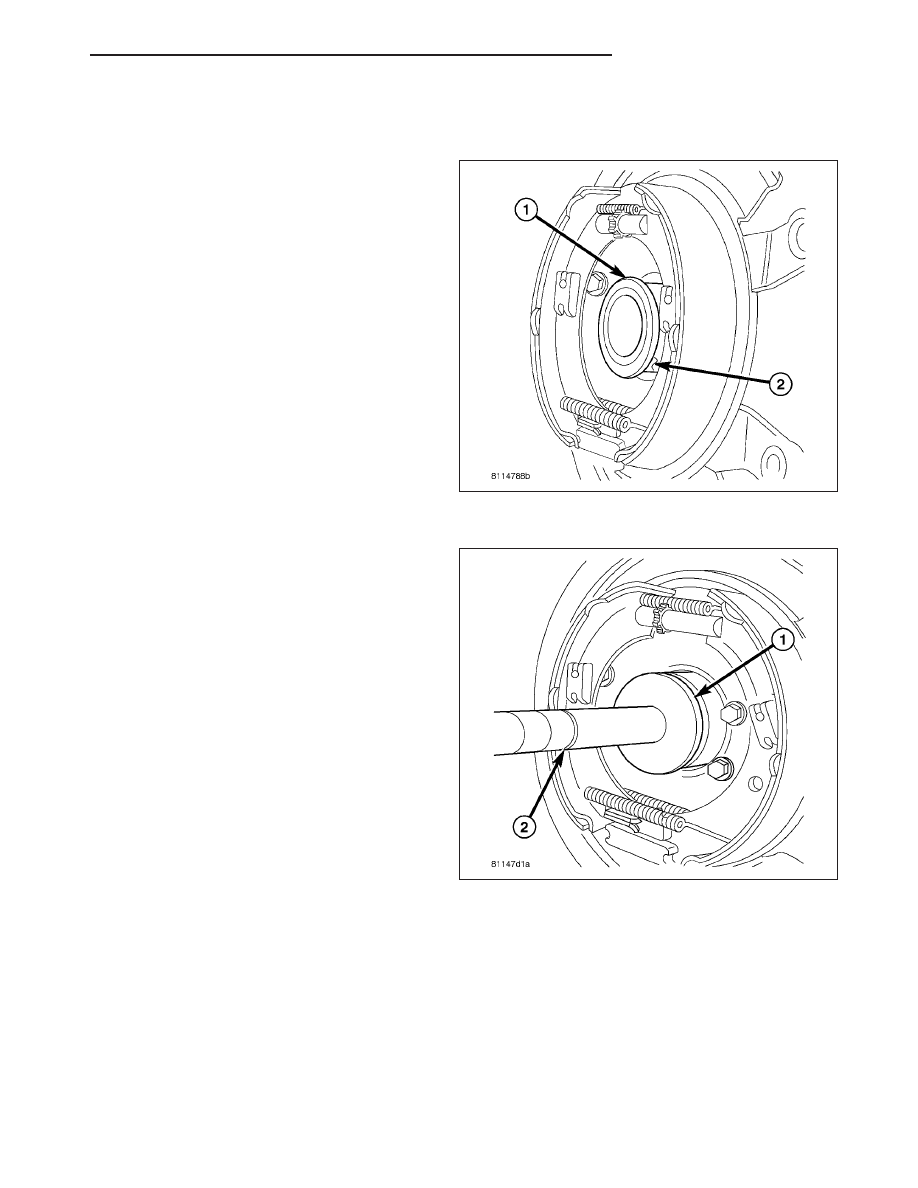

2. Remove axle shaft seal (1) from end of the axle

tube (2) with a pry bar.

INSTALLATION

1. Remove any old sealer/burrs from axle tube.

2. Coat new seal lip with axle lubricant and install

seal with Installer 9337 (1) and Handle C-4171 (2).

3. Install axle shaft.

HB

REAR AXLE - 8 1/4

3 - 91

BEARING-AXLE

REMOVAL

1. Remove axle shaft.

2. Remove axle seal with pry bar.

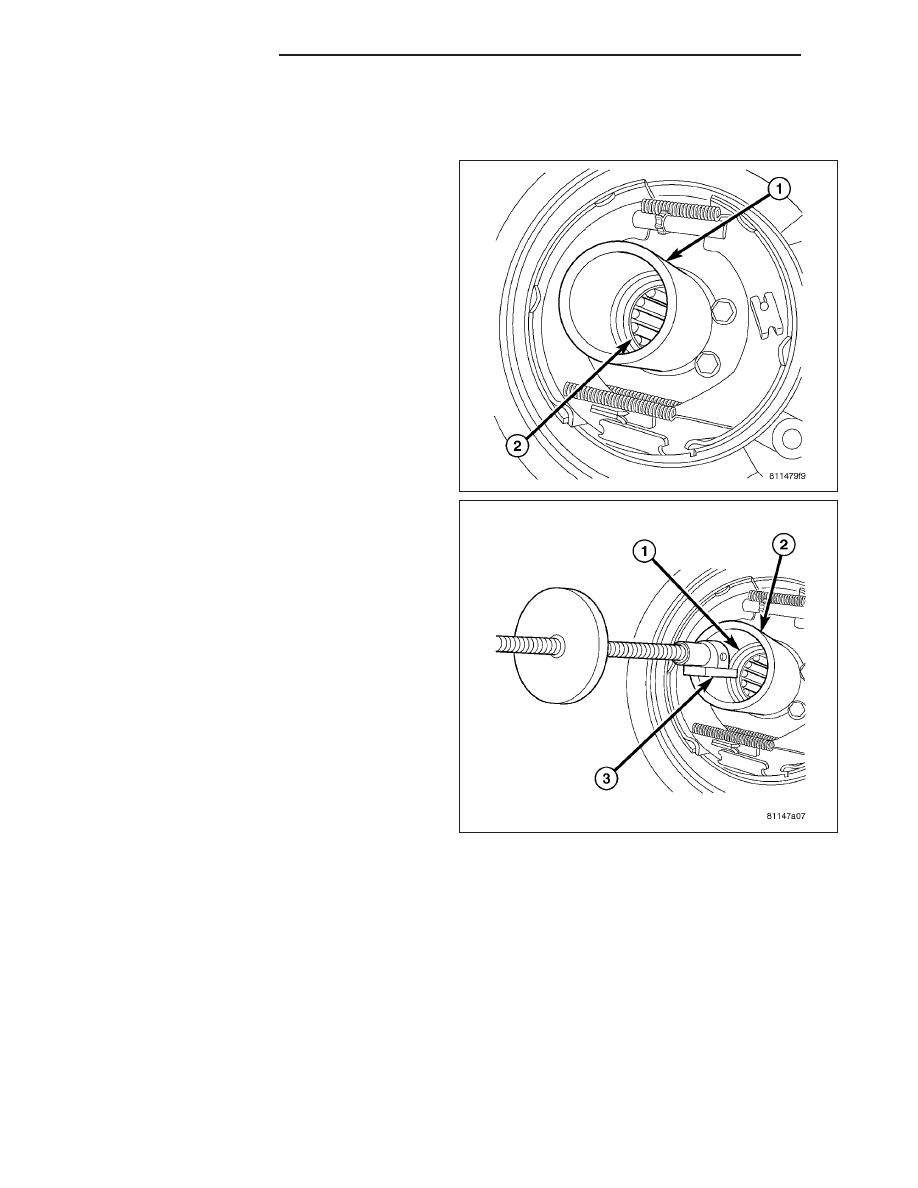

3. Position bearing Receiver 9338 (1) on axle tube.

4. Insert bearing Remover 6310 (4) with Foot 6310-9

(3) through receiver (2) and bearing (1).

3 - 92

REAR AXLE - 8 1/4

HB

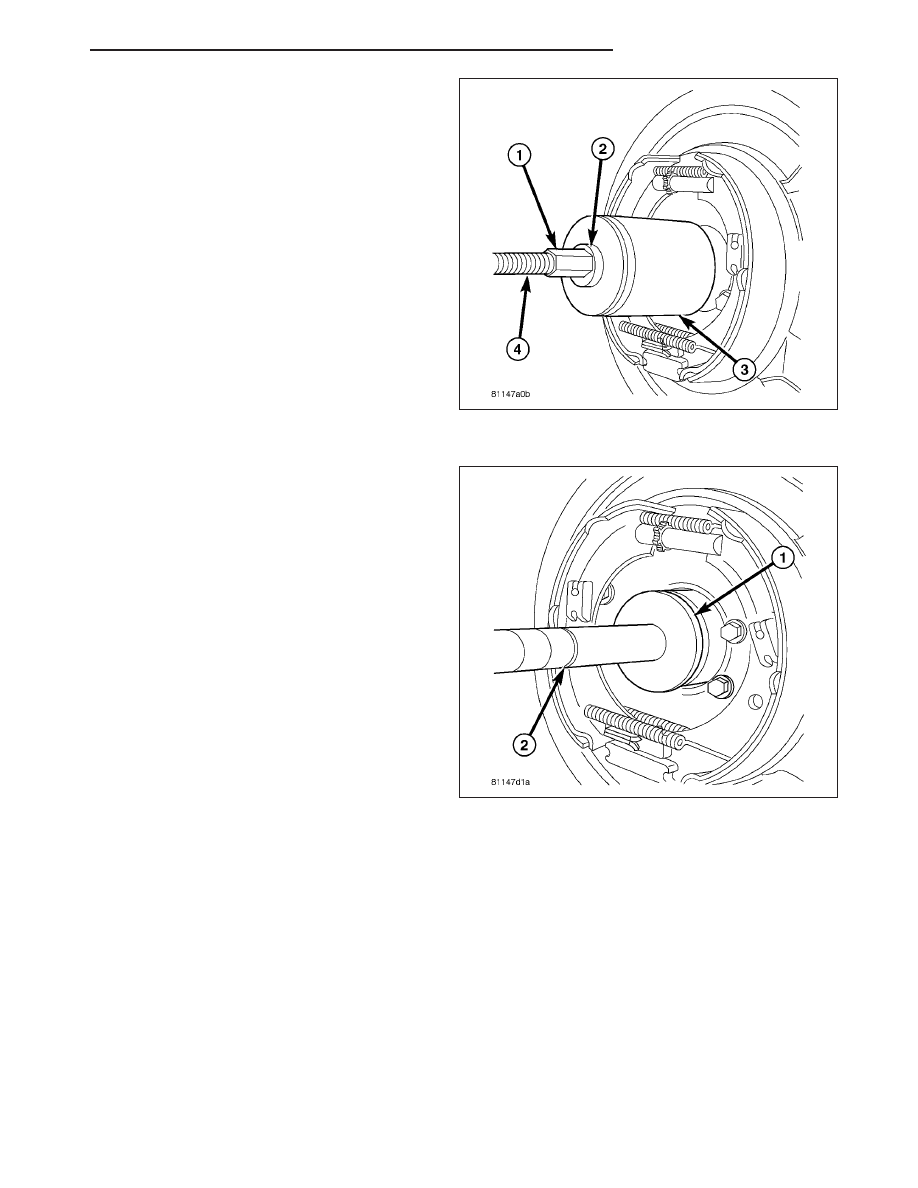

5. Tighten Remove 6310 nut (1) to pull bearing into

the receiver (3).

INSTALLATION

1. Remove any old sealer/burrs from axle tube.

2. Install axle shaft bearing with Installer 9337 (1) and

Handle C-4171 (2). Drive bearing in until tool con-
tacts the axle tube.

NOTE: Bearing is installed with the bearing part
number against the installer.

3. Coat new axle seal lip with axle lubricant and

install with Installer 9337 and Handle C-4171.

4. Install axle shaft.

HB

REAR AXLE - 8 1/4

3 - 93

SEAL-PINION

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

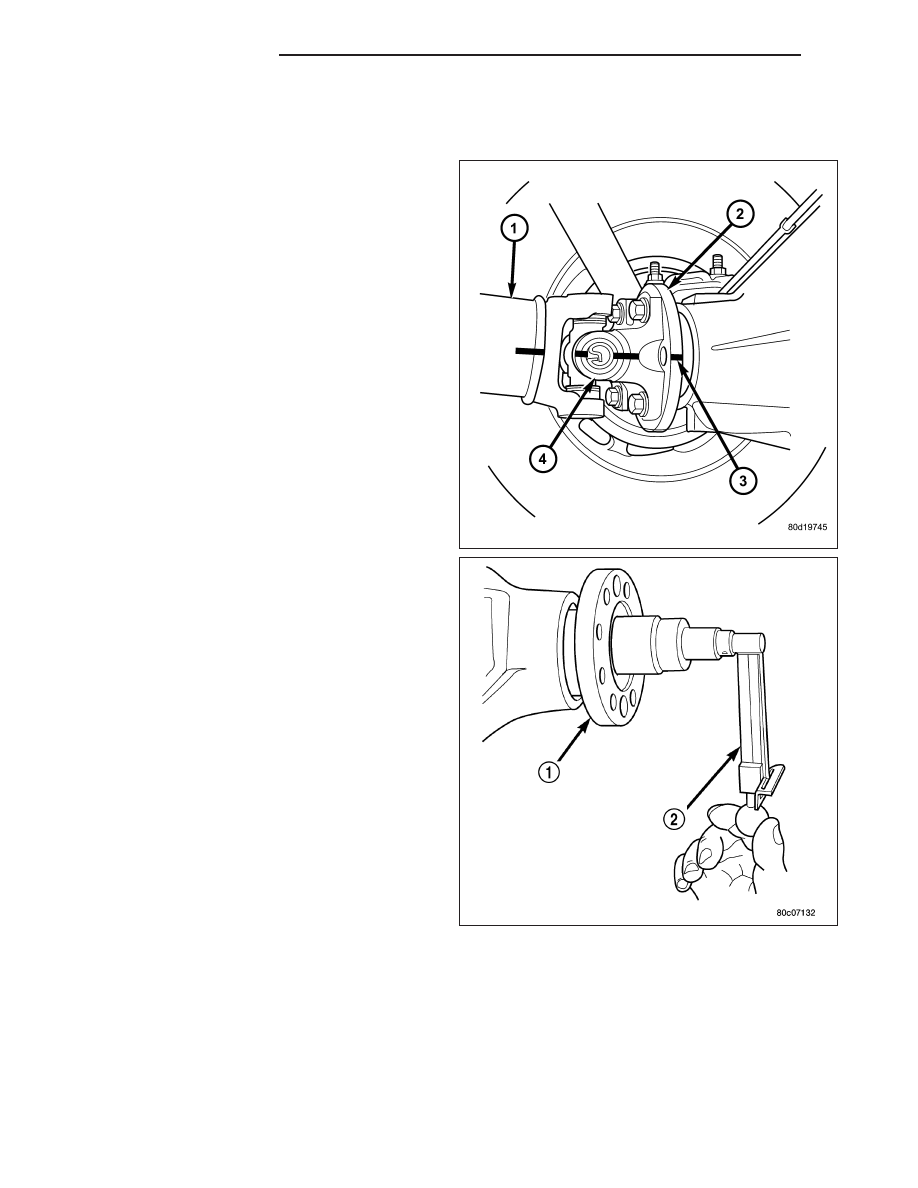

2. Mark a reference line across the axle flange (3)

and propeller shaft flange (4).

3. Remove propeller shaft

4. Remove brake calipers and rotors to prevent any

drag.

5. Rotate flange three or four times and verify flange

rotates smoothly.

6. Measure torque to rotating pinion flange (1) with a

inch pound torque wrench (2). Record reading for
installation reference.

3 - 94

REAR AXLE - 8 1/4

HB
