INSTALLATION

(1) Route the latch rods and wire harnesses

through the waterdam.

(2) Position the waterdam on the door, apply adhe-

sive as necessary and press into place.

(3) Install door trim panel.

REAR DOOR WINDOW
REGULATOR

REMOVAL

(1) Remove the door inner trim panel.
(2) Remove the door waterdam and speaker, if

equipped.

(3) Remove the inner and outer beltline weather-

strip.

(4) Lower the door glass.
(5) Remove the bolts attaching the regulator to the

glass.

(6) Raise the glass manually and secure in the

door frame.

(7) Loosen the regulator attachment nuts and

remove the regulator attachment bolts.

(8) Disengage regulator wire harness.
(9) Remove the regulator (Fig. 13).

INSTALLATION

(1) Position the window regulator in the door.
(2) Install the fasteners attaching the regulator to

the inner door panel.

(3) Engage the regulator wire harness.
(4) Lower the glass manually and install the bolts

attaching the regulator to the glass.

(5) Cycle the glass to ensure correct operation.
(6) Install the inner and outer beltline weather-

strip.

(7) Install the door waterdam and radio speaker, if

equipped.

(8) Install the door trim panel.

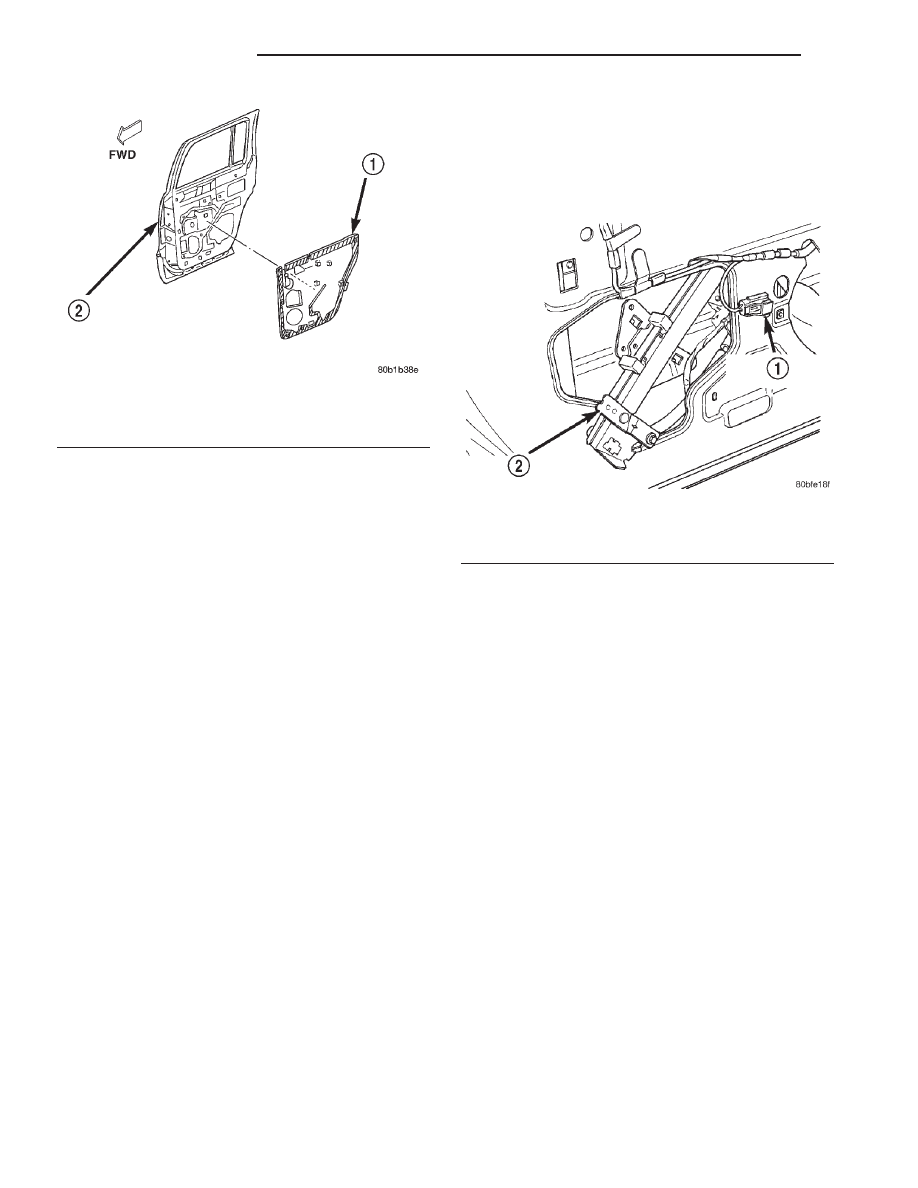

Fig. 12 Rear Door Waterdam

1 - WATER DAM
2 - REAR DOOR

Fig. 13 Rear Door Window Regulator

1 - HARNESS CONNECTOR
2 - POWER WINDOW REGULATOR

23 - 76

DOORS - REAR

AN

REAR DOOR WATERDAM (Continued)

EXTERIOR

TABLE OF CONTENTS

page

page

EXTERIOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

BODY SIDE MOLDINGS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 77

CARGO BOX

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 78

COWL GRILLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 79

EXTERIOR NAME PLATES

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 80

FRONT END SPLASH SHIELDS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 80

FUEL FILL DOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 81

GRILLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 82

LEFT FRONT FENDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 82

REAR WHEELHOUSE SPLASH SHIELD

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 83

RIGHT FRONT FENDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 83

ROOF JOINT MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 84

SIDE VIEW MIRROR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 85

WHEEL OPENING MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 85

EXTERIOR

DESCRIPTION

Exterior sheet metal components make up the

exterior of the vehicle. Some exterior metal systems
are welded assemblies, such as doors and hoods.
Some exterior trim items are made of composite.

OPERATION

The exterior is finished in various metal stampings

and composite moldings. These assemblies give the
vehicle a finished appearance and protect the occu-
pants from the elements. Some components are part
of the energy absorbing system used to protect the
occupants in collisions. The exterior sheet metal is
repairable and adjustable for fit and finish. Welded
and bonded component systems are adjustable as a
system. Trim components made of composite are
stamped with the type of material used. Daimler-
Chrysler uses various fasteners to retain trim items.
At times, it is not possible to remove trim items
without damaging the fastener. If it is not possible to
remove an item without damaging a component, cut
or break the fasteners and use new ones when
installing the component.

BODY SIDE MOLDINGS

REMOVAL

(1) Apply a length of masking tape on the body,

parallel to the top edge of the molding to use as a
guide, if necessary.

(2) Warm the effected stick-on molding and body

metal to approximately 38°C (100°F) using a suitable
heat lamp or heat gun.

(3) Pull stick-on molding from painted surface

(Fig. 1).

INSTALLATION

(1) Clean body surface with MOPAR Super Kleen

solvent or equivalent. Wipe surface dry with lint free
cloth.

(2) Remove protective cover from tape on back of

molding. Apply molding to body below the masking
tape guide.

(3) Remove masking tape guide and heat body and

molding. Firmly press molding to body surface to
assure adhesion (Fig. 1).

AN

EXTERIOR

23 - 77

CARGO BOX

REMOVAL

CAUTION: The bolts attaching the cargo box to the
frame are specially coated to provide a locking
action. These bolts are not reusable and must be
replaced each time the cargo box is removed or
replaced.

(1) Open fuel fill door.
(2) Remove screws attaching fuel fill neck adaptor

to cargo box side wall.

(3) Separate fuel fill neck from cargo box.

(4) Disengage tail lamp wire connector from main

body harness.

(5) Remove bolts attaching cargo box to frame rails

(Fig. 2).

(6) Using a suitable lifting device, separate cargo

box from vehicle.

INSTALLATION

(1) Position cargo box on frame rails.
(2) Install bolts attaching cargo box to frame rails.

Tighten bolts to 27 N·m (20 ft. lbs.) torque.

(3) Engage tail lamp wire connector for main body

harness.

(4) Install screws attaching fuel fill neck adaptor

to cargo box side wall.

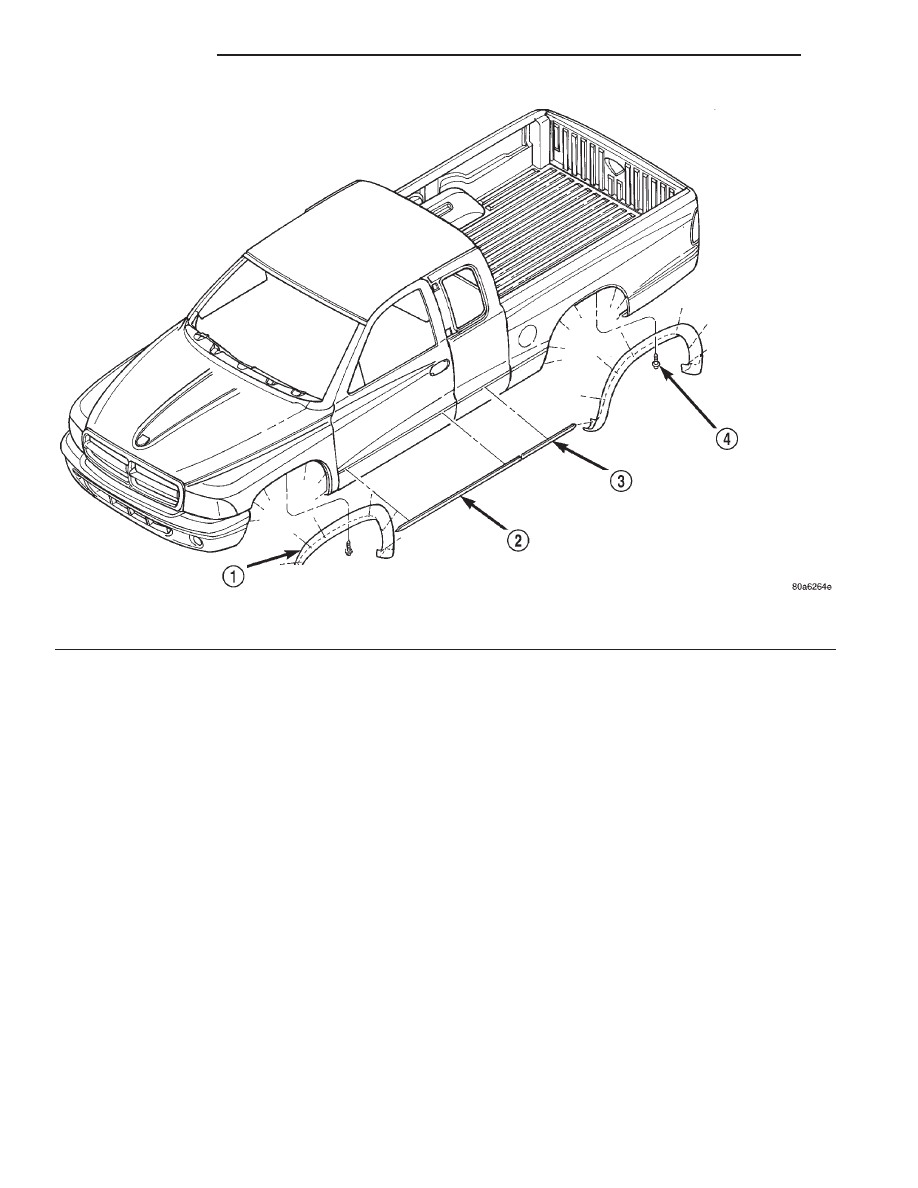

Fig. 1 Body Side Moldings—Wheel Opening Moldings

1 - FRONT WHEEL OPENING MOLDING
2 - DOOR MOLDING

3 - CAB MOLDING
4 - REAR WHEEL OPENING MOLDING

23 - 78

EXTERIOR

AN

BODY SIDE MOLDINGS (Continued)

COWL GRILLE

REMOVAL

(1) Open hood.
(2) Mark wiper arm locations on windshield with

grease pencil.

(3) Lift cover for wiper arms and remove nuts

attaching wiper arms to cowl.

(4) Remove upper plastic nuts attaching cowl grille

to cowl (Fig. 3).

(5) Insert a small flat blade into the slots of the

plastic rivet anchors in each cowl grille corner. Lift
up on the flat blade to release the rivet anchors.

(6) Remove cowl weatherstrip.
(7) Disconnect and plug windshield washer feed

line from cowl.

(8) Disconnect vacuum line from cowl.
(9) Separate cowl grille from cowl.

INSTALLATION

(1) Position cowl grille on cowl.
(2) Connect vacuum line to cowl.
(3) Remove

the

plug

and

connect

windshield

washer feed line to cowl.

(4) Install cowl weatherstrip.

(5) Position rivet anchors in place and press down

to engage.

(6) Install upper plastic nuts attaching cowl grille

to cowl.

(7) Align wiper arms and install the nuts.

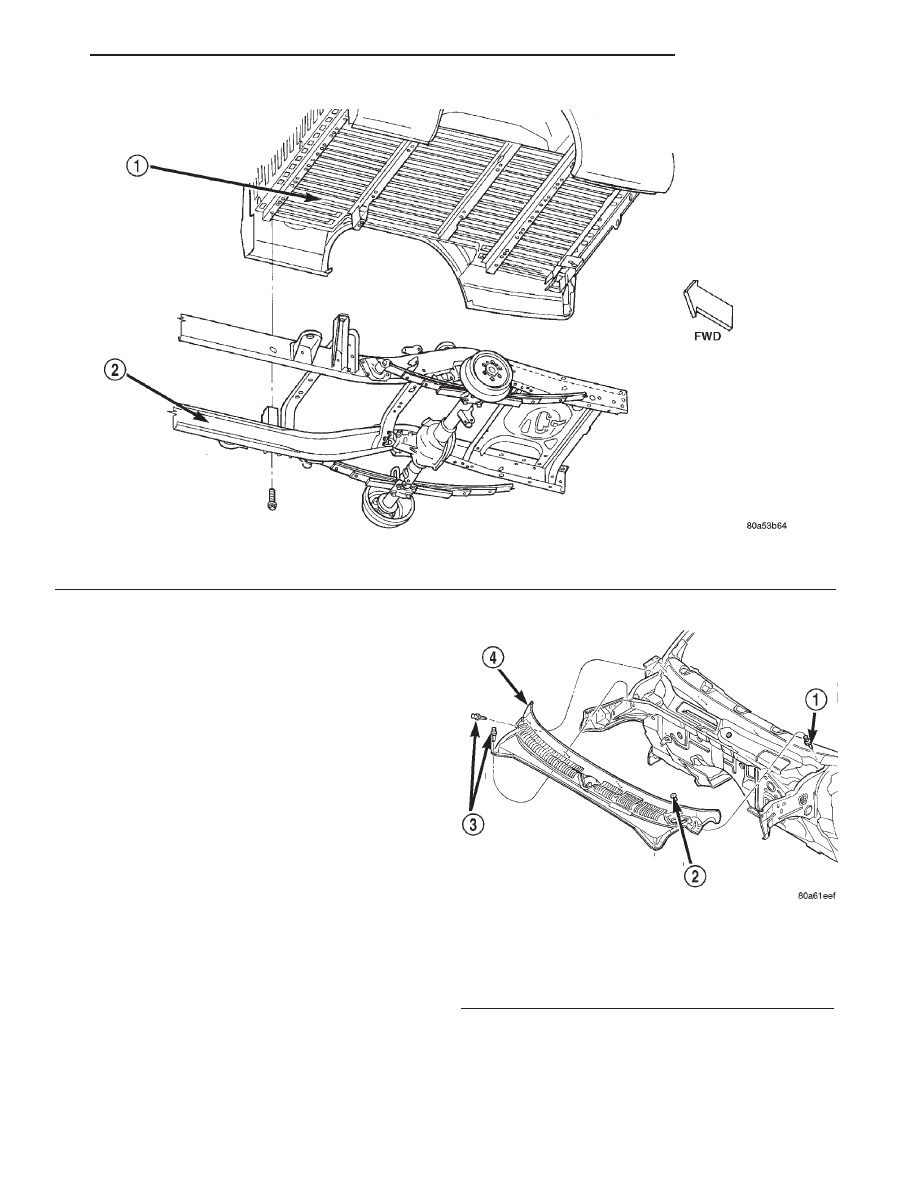

Fig. 2 Cargo Box

1 - CARGO BOX

2 - FRAME RAIL

Fig. 3 Cowl Grille

1 - STUD
2 - PLASTIC NUT
3 - PLASTIC RIVET
4 - COWL GRILLE

AN

EXTERIOR

23 - 79
