(16) Install 1-2 shift rail through intermediate

plate and 1-2 shift fork (Fig. 67).

(17) Install 3-4 shift rail interlock plug into the

intermediate plate (Fig. 68).

(18) Install 3-4 shift rail through the intermediate

plate, 1-2 and 3-4 shift forks (Fig. 69).

(19) Install new bolts to hold the shift forks to the

shift rails (Fig. 70).

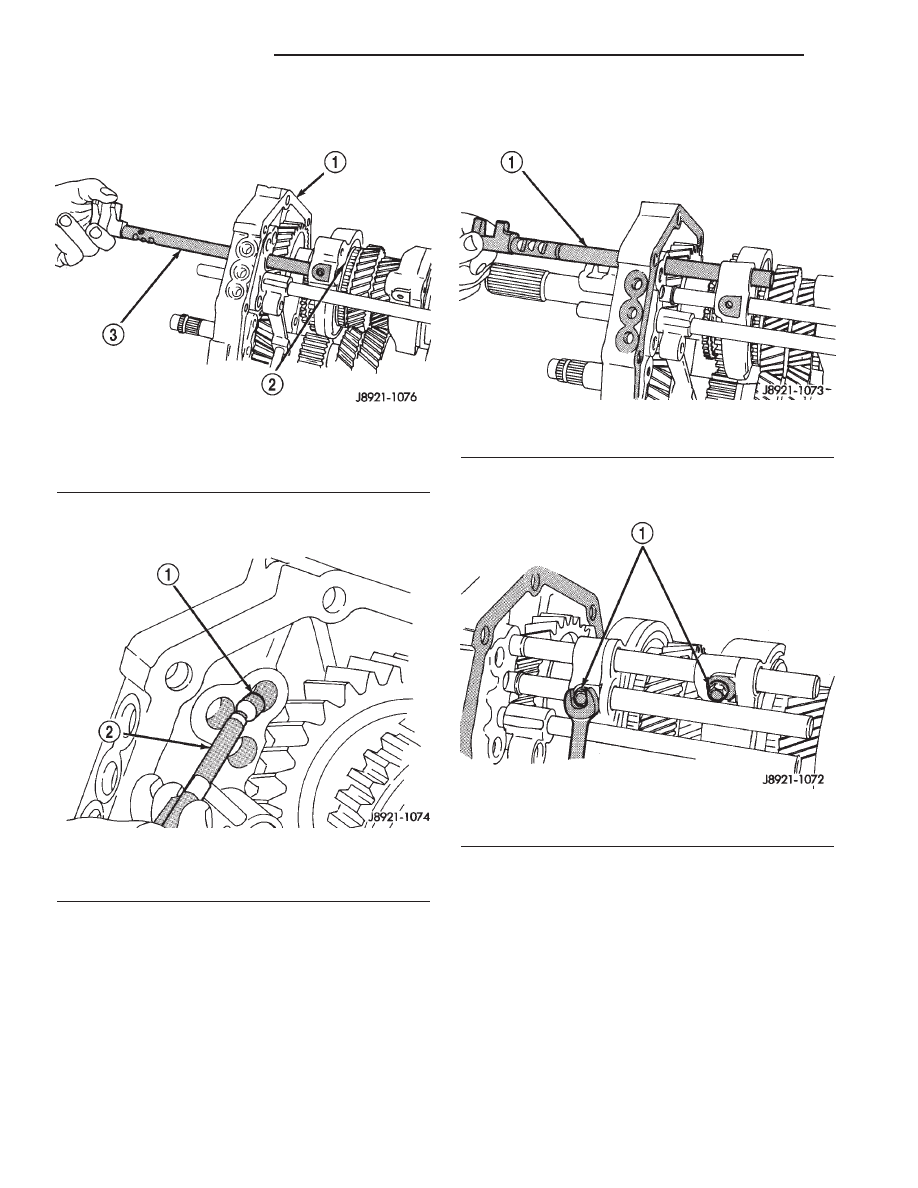

Fig. 67 1-2 SHIFT RAIL

1 - INTERMEDIATE PLATE
2 - 1-2 FORK
3 - SHIFT RAIL

Fig. 68 3-4 SHIFT RAIL INTERLOCK PLUG

1 - INTERLOCK PLUG
2 - MAGNET

Fig. 69 3-4 SHIFT RAIL

1 - SHIFT RAIL

Fig. 70 SHIFT FORK TO SHIFT RAIL BOLTS

1 - SHIFT FORK BOLTS

21a - 22

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(20) Install c-rings to 1-2 and 3-4 shift rails (Fig.

71).

(21) Install fifth gear shift rail lock ball in the

intermediate plate (Fig. 72).

(22) Install fifth gear shift rail into the intermedi-

ate plate.

(23) Install reverse idler gear and idler gear shaft

(Fig. 73). Verify notch in idler shaft is to the rear of
the transmission.

(24) Position output shaft rear bearing retainer on

intermediate plate and into reverse idler shaft notch.

(25) Install new bolts to hold retainer to interme-

diate plate (Fig. 74).

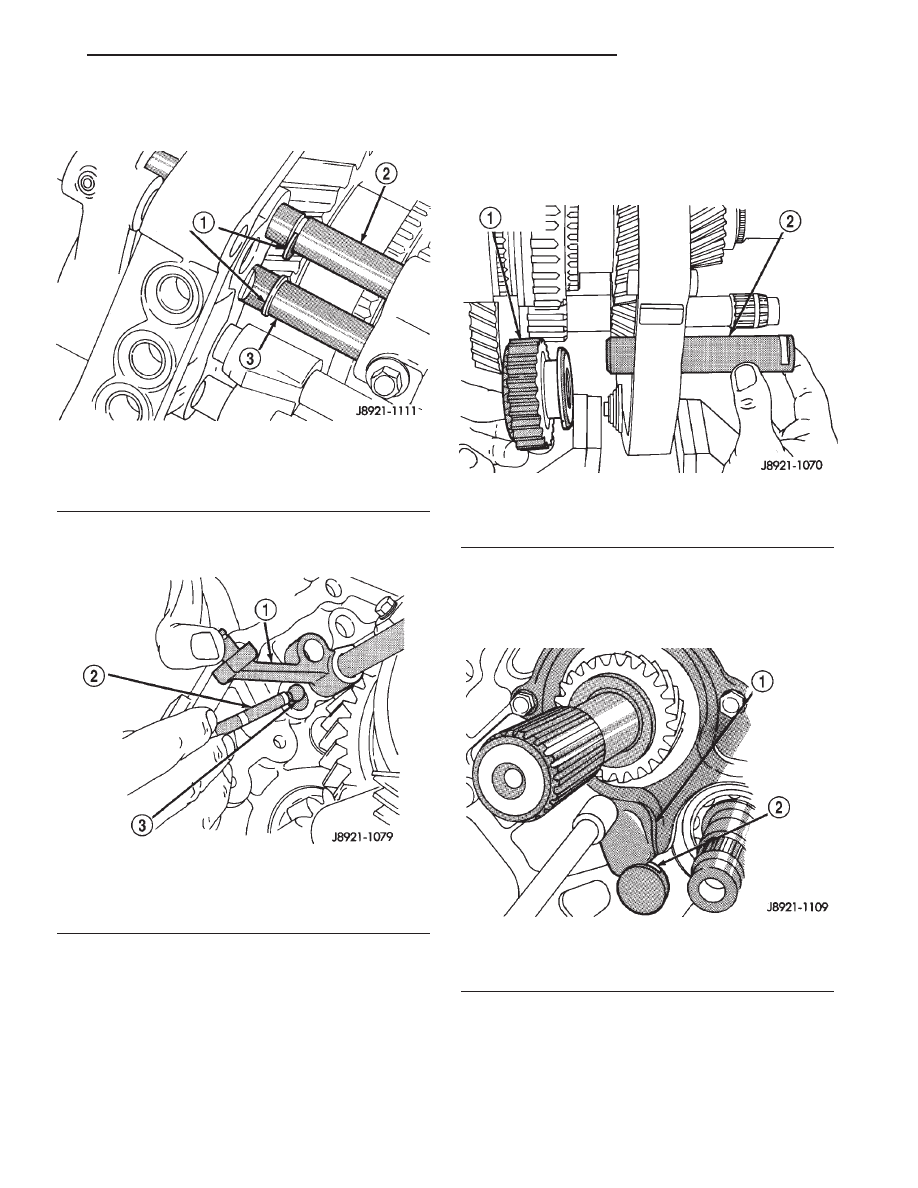

Fig. 71 Shift Rail C-rings

1 - C-RINGS
2 - 3-4 RAIL
3 - 1-2 RAIL

Fig. 72 FIFTH GEAR SHIFT RAIL LOCK BALL

1 - REVERSE SHIFT FORK
2 - MAGNET
3 - LOCK BALL

Fig. 73 REVERSE IDLER SHAFT AND GEAR

1 - GEAR
2 - SHAFT

Fig. 74 Output Shaft Rear Bearing Retainer

1 - REAR BEARING RETAINER TAB
2 - REVERSE IDLER SHAFT NOTCH

R1

MANUAL - AX15

21a - 23

MANUAL - AX15 (Continued)

(26) Install fifth gear thrust ring lock ball into the

countershaft (Fig. 75).

(27) Install fifth gear thrust ring onto countershaft

and over lock ball (Fig. 76).

(28) Install countershaft fifth gear bearing halves

into countershaft fifth gear assembly (Fig. 77).

(29) Install countershaft fifth gear assembly onto

countershaft (Fig. 78).

CAUTION: The fifth gear synchronizer must be
installed on countershaft, with the step on the outer
edge of the synchronizer sleeve towards fifth gear.

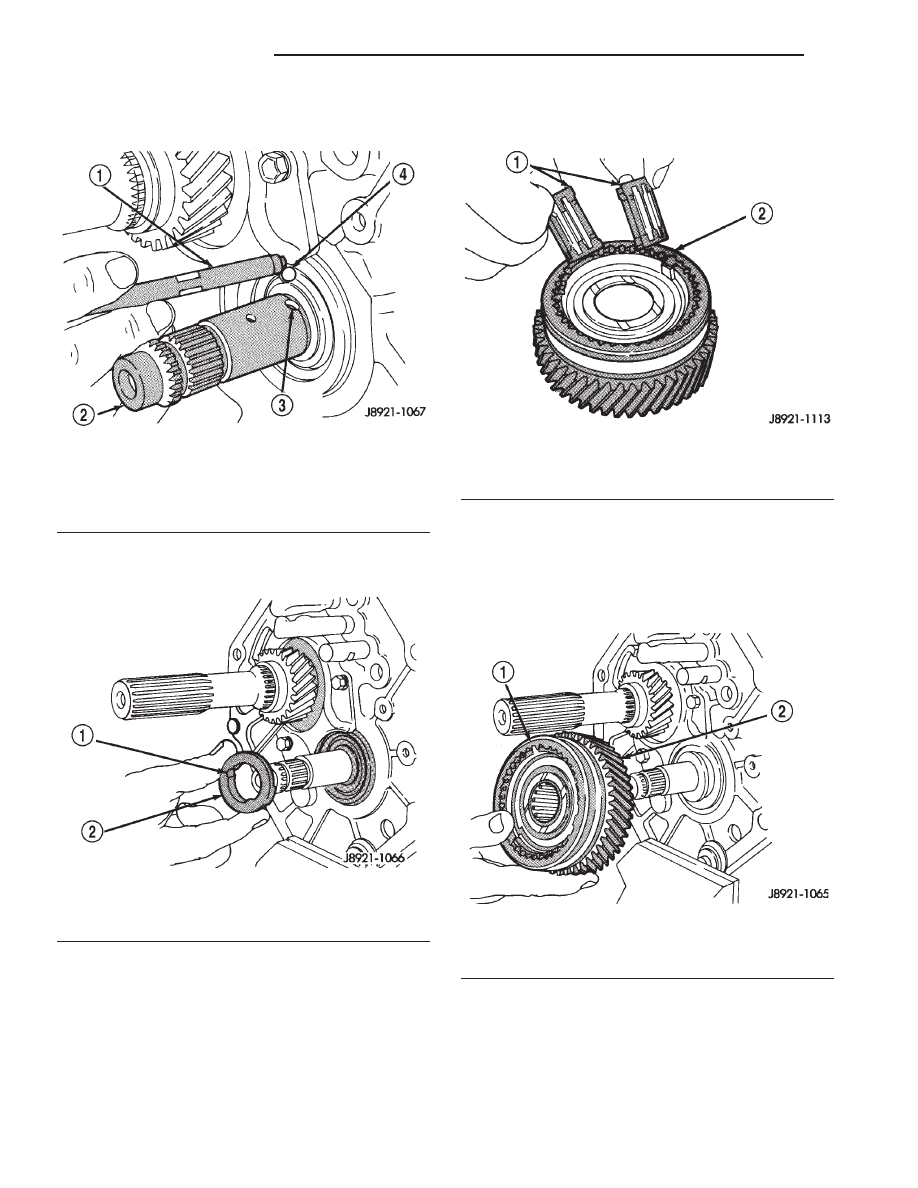

Fig. 75 FIFTH GEAR THRUST RING LOCK BALL

1 - MAGNET
2 - CLUSTER GEAR
3 - LOCK BALL RECESS
4 - LOCK BALL

Fig. 76 FIFTH GEAR THRUST RING

1 - LOCK BALL NOTCH
2 - THRUST RING

Fig. 77 Countershaft Fifth Gear Bearings

1 - TWO-PIECE BEARING
2 - FIFTH GEAR AND SYNCHRO ASSEMBLY

Fig. 78 FIFTH GEAR AND SYNCHRO ASSEMBLY

1 - FIFTH GEAR
2 - SYNCHRO

21a - 24

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(30) Install fifth gear synchro blocker ring (Fig.

79).

(31) Position fifth gear blocker ring onto counter-

shaft. Verify blocker ring and countershaft splines
are aligned.

(32) Seat blocker ring onto the countershaft with

suitable driver and mallet.

(33) Select thickest snap-ring the will fit into the

snap-ring groove of the countershaft.

I.D.

MARK

SNAP RING

THICKNESS

MM (IN.)

A

2.85 - 2.90

(0.1122 - 0.1142)

B

2.90 - 2.95

(0.1142 - 0.1161)

C

2.95 - 3.00

(0.1161 - 0.1181)

D

3.00 - 3.05

(0.1181 - 0.1201)

E

3.05 - 3.10

(0.1201 - 0.1220)

F

3.10 - 3.15

(0.1220 - 0.1240)

G

3.15 - 3.20

(0.1240 - 0.1260)

H

3.20 - 3.25

(0.1260 - 0.1280)

(34) Install snap-ring to hold the countershaft fifth

gear assembly onto the countershaft (Fig. 80).

(35) Install reverse shift head and rail assembly

(Fig. 81).

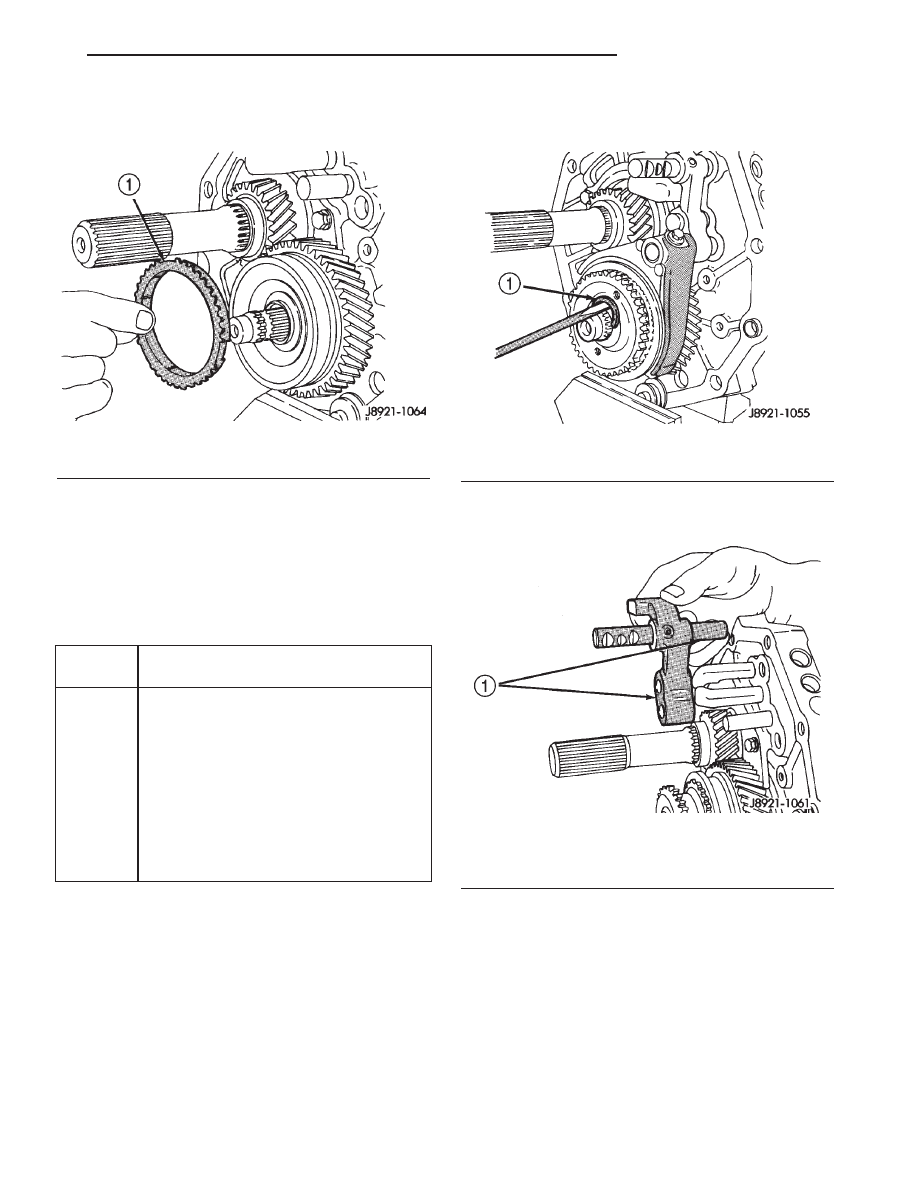

Fig. 79 FIFTH GEAR SYNCHRO BLOCKER RING

1 - RING

Fig. 80 FIFTH GEAR SNAP-RING

1 - SNAP-RING

Fig. 81 REVERSE SHIFT HEAD AND RAIL

ASSEMBLY

1 - HEAD AND RAIL ASSEMBLY
