Dodge Dakota (R1). Manual - part 741

(7) Remove reverse shift head detent ball plug

(Fig. 11).

(8) Remove detent ball spring and ball with pencil

magnet (Fig. 12), (Fig. 13).

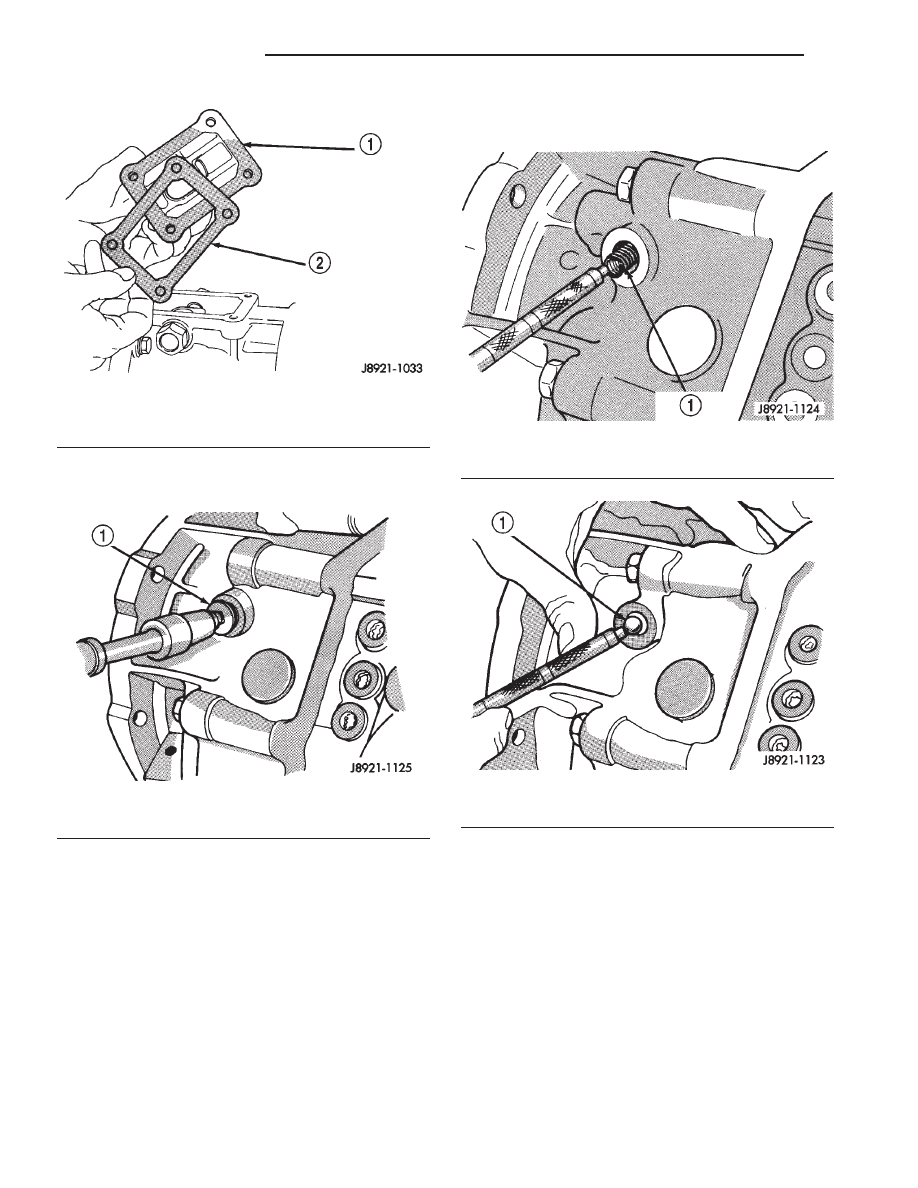

Fig. 10 SHIFT TOWER GASKET

1 - SHIFT TOWER
2 - GASKET

Fig. 11 DETENT BALL PLUG

1 - PLUG

Fig. 12 DETENT SPRING

1 - SPRING

Fig. 13 DETENT BALL

1 - BALL

21a - 6

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(9) Remove shift arm retainer bolt (Fig. 14).

(10) Remove shift arm restrictor pins (Fig. 15).

(11) Remove shift lever shaft plug (Fig. 16).

(12) Remove shifter shaft with large magnet (Fig.

17).

(13) Remove the shift arm from the adapter hous-

ing.

(14) Remove adapter/extension housing bolts (Fig.

18).

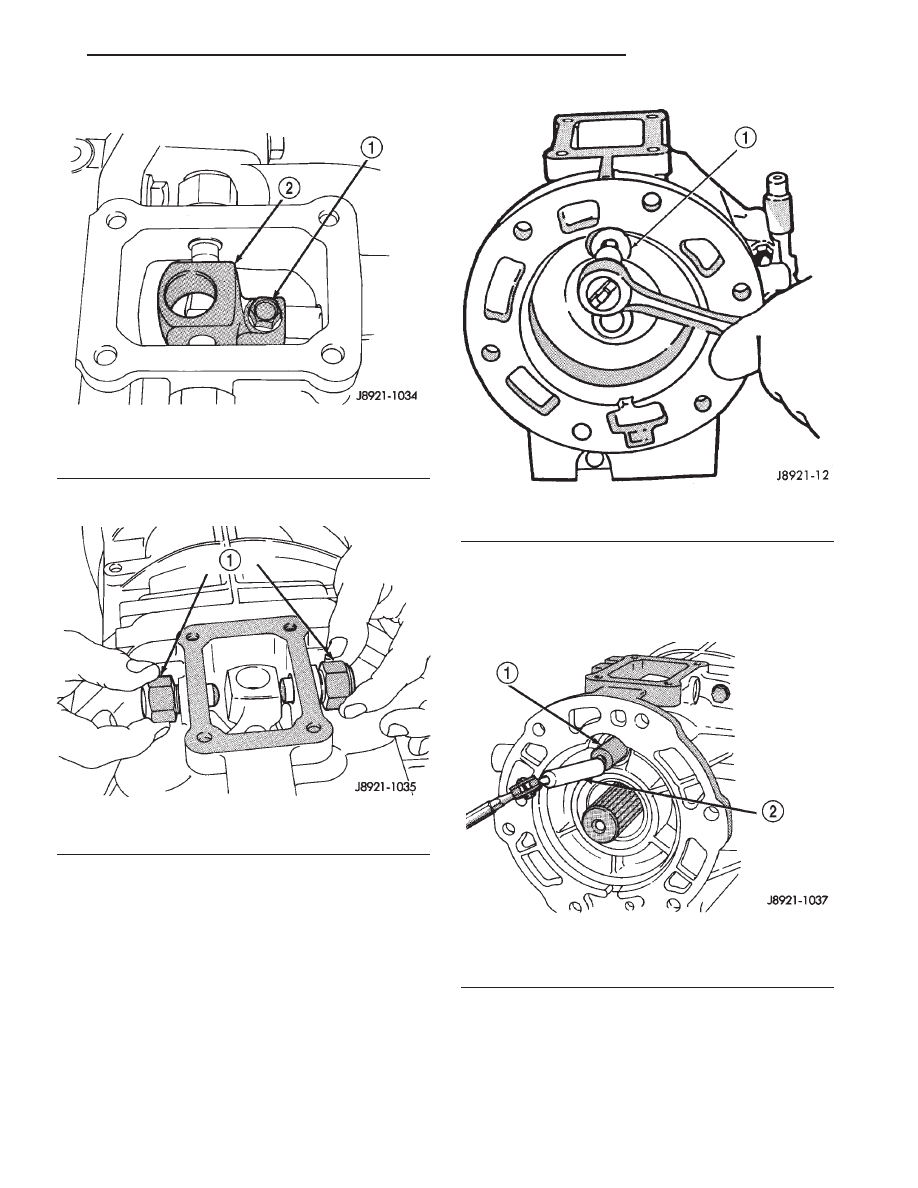

Fig. 14 SHIFT ARM RETAINER BOLT

1 - BOLT
2 - SHIFT ARM

Fig. 15 SHIFTER RESTRICTOR PINS

1 - PINS

Fig. 16 SHIFT LEVER SHAFT PLUG

1 - SHIFT LEVER SHAFT PLUG

Fig. 17 SHIFTER SHAFT

1 - SHIFT ARM SHAFT
2 - LARGE MAGNET

R1

MANUAL - AX15

21a - 7

MANUAL - AX15 (Continued)

(15) Loosen adapter/extension housing by tapping

it loose with plastic mallet (Fig. 19).

(16) Remove adapter/extension housing (Fig. 20).

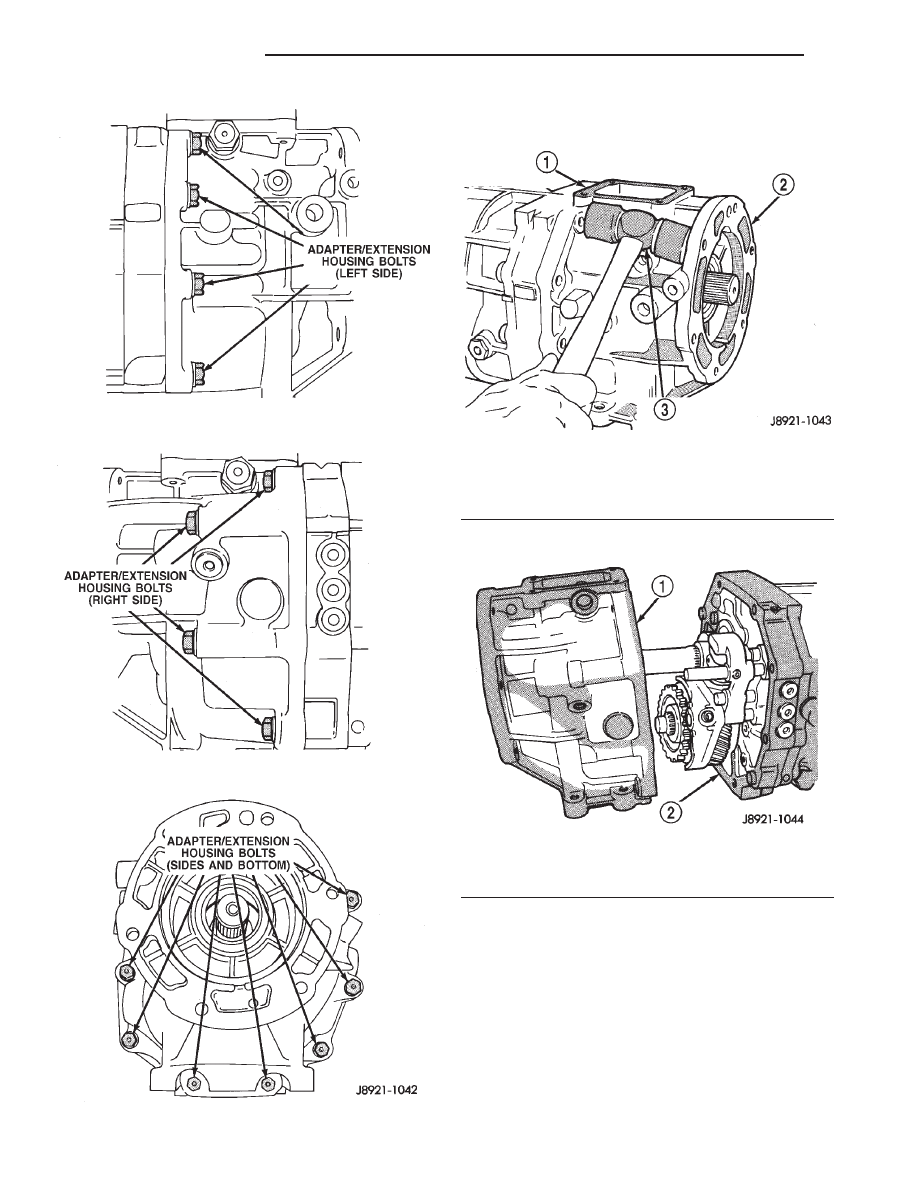

Fig. 18 ADAPTER/EXTENSION HOUSING BOLTS

Fig. 19 ADAPTER/EXTENSION HOUSING

1 - INTERMEDIATE PLATE
2 - ADAPTER HOUSING
3 - RUBBER FACED MALLET

Fig. 20 ADAPTER/EXTENSION HOUSING

1 - HOUSING
2 - INTERMEDIATE PLATE

21a - 8

MANUAL - AX15

R1

MANUAL - AX15 (Continued)

(17) Remove

bolts

holding

the

front

bearing

retainer to the transmission case.

(18) Remove bearing retainer from transmission

case (Fig. 21).

(19) Remove input shaft bearing snap-ring (Fig.

22).

(20) Remove cluster gear bearing snap-ring (Fig.

23).

(21) Separate intermediate plate and transfer case

by tapping them loose with plastic mallet (Fig. 24).

(22) Separate the intermediate plate from the

transmission case.

SHIFT MECHANISM AND GEARTRAIN

(1) Install suitable bolts and washers in intermedi-

ate plate (Fig. 25). Then clamp plate and gear assem-
bly in vise. Use enough washers to prevent bolts
from touching. Also be sure vise jaws are clamped on
bolt heads.

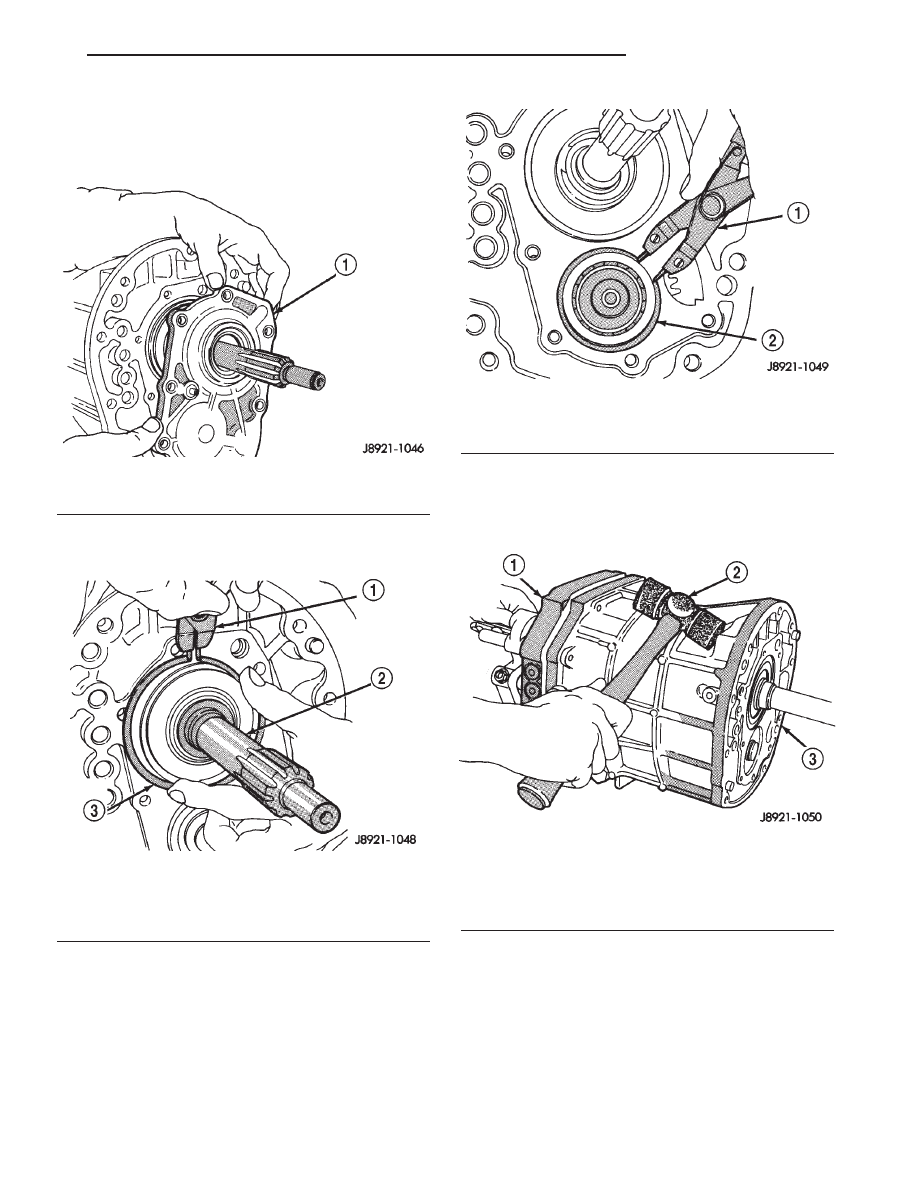

Fig. 21 FRONT BEARING RETAINER

1 - RETAINER

Fig. 22 INPUT SHAFT BEARING SNAP-RING

1 - SNAP RING PLIERS
2 - INPUT SHAFT
3 - INPUT SHAFT BEARING SNAP RING

Fig. 23 CLUSTER GEAR SNAP-RING

1 - SNAP RING PLIERS
2 - CLUSTER GEAR FRONT BEARING SNAP RING

Fig. 24 INTERMEDIATE PLATE AND TRANSMISSION

CASE

1 - INTERMEDIATE PLATE
2 - RUBBER MALLET
3 - GEAR CASE

R1

MANUAL - AX15

21a - 9

MANUAL - AX15 (Continued)
