(11) Remove rear case from front case (Fig. 10).

Insert screwdrivers into slots cast into each end of
case. Then pry upward to break sealer bead and
remove rear case.

CAUTION: Do not pry on the sealing surface of
either case half as the surfaces will become dam-
aged.

(12) Remove oil pickup tube and screen from rear

case (Fig. 11).

FRONT OUTPUT SHAFT AND DRIVE CHAIN

(1) Remove drive sprocket snap-ring (Fig. 12).

(2) Remove drive sprocket and chain (Fig. 13).
(3) Remove front output shaft (Fig. 14).

Fig. 10 Loosening/Removing Rear Case

1 - MAINSHAFT
2 - SCREWDRIVER
3 - FRONT CASE
4 - SCREWDRIVER
5 - REAR CASE

Fig. 11 Oil Pickup Screen, Hose And Tube Removal

1 - CONNECTING HOSE
2 - PICKUP SCREEN
3 - PICKUP TUBE

Fig. 12 Drive Sprocket Snap-Ring Removal

1 - DRIVE SPROCKET
2 - DRIVE SPROCKET SNAP-RING

Fig. 13 Drive Sprocket And Chain Removal

1 - FRONT OUTPUT SHAFT
2 - DRIVE CHAIN
3 - DRIVE SPROCKET

21 - 572

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

SHIFT FORKS AND MAINSHAFT

(1) Remove shift detent plug, spring and pin (Fig.

15).

(2) Remove shift rail by pulling it straight up and

out of fork (Fig. 16).

(3) Remove mode fork and mainshaft as assembly

(Fig. 17).

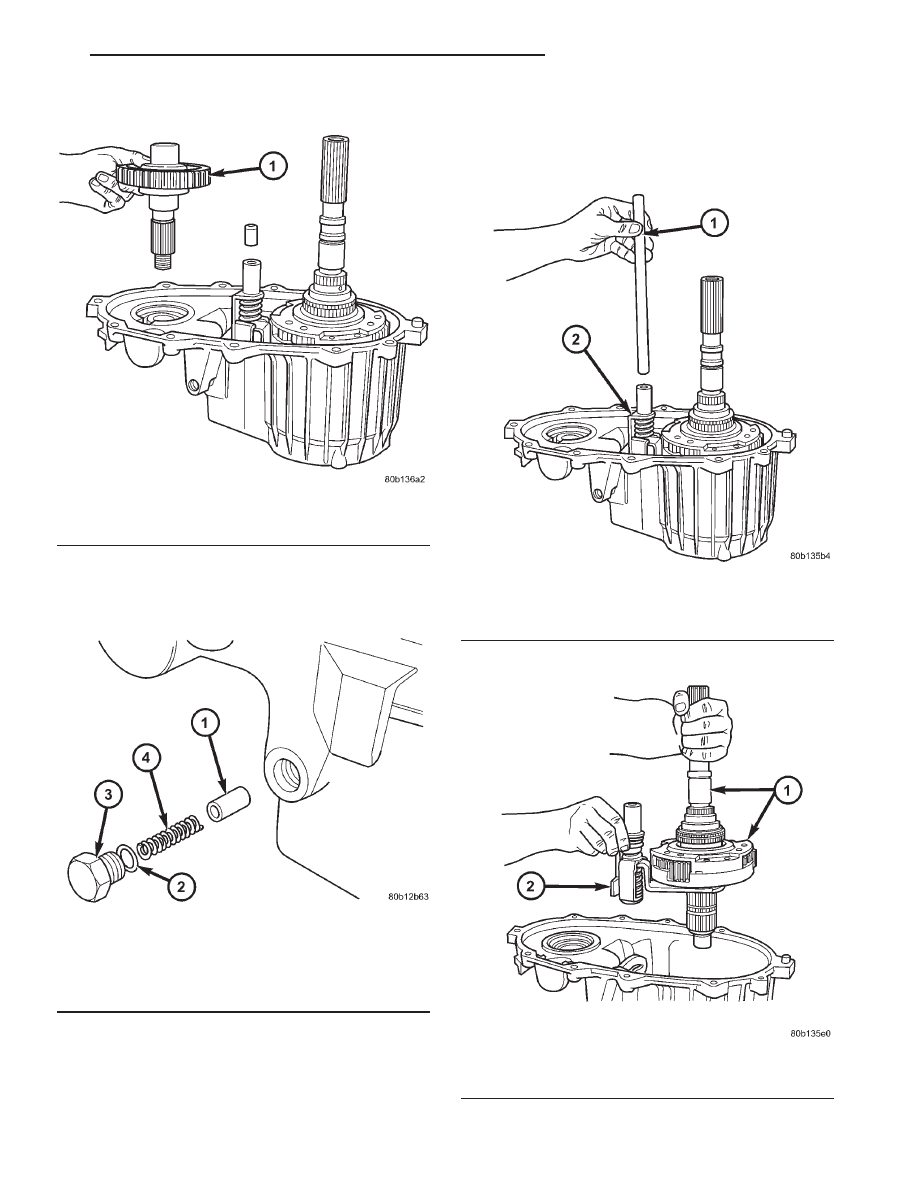

Fig. 14 Removing Front Output Shaft

1 - FRONT OUTPUT SHAFT

Fig. 15 Detent Pin, Spring, And Plug Removal

1 - PLUNGER
2 - O-RING
3 - PLUG
4 - SPRING

Fig. 16 Shift Rail Removal

1 - SHIFT RAIL
2 - MODE FORK

Fig. 17 Mainshaft And Mode Fork Removal

1 - MAINSHAFT ASSEMBLY
2 - MODE FORK

AN

TRANSFER CASE - NV244

21 - 573

TRANSFER CASE - NV244 (Continued)

(4) Remove mode shift sleeve and mode fork

assembly from mainshaft (Fig. 18). Note position of
mode sleeve in fork and remove sleeve.

(5) Remove intermediate clutch shaft snap-ring

(Fig. 19).

(6) Remove clutch shaft thrust ring (Fig. 20).

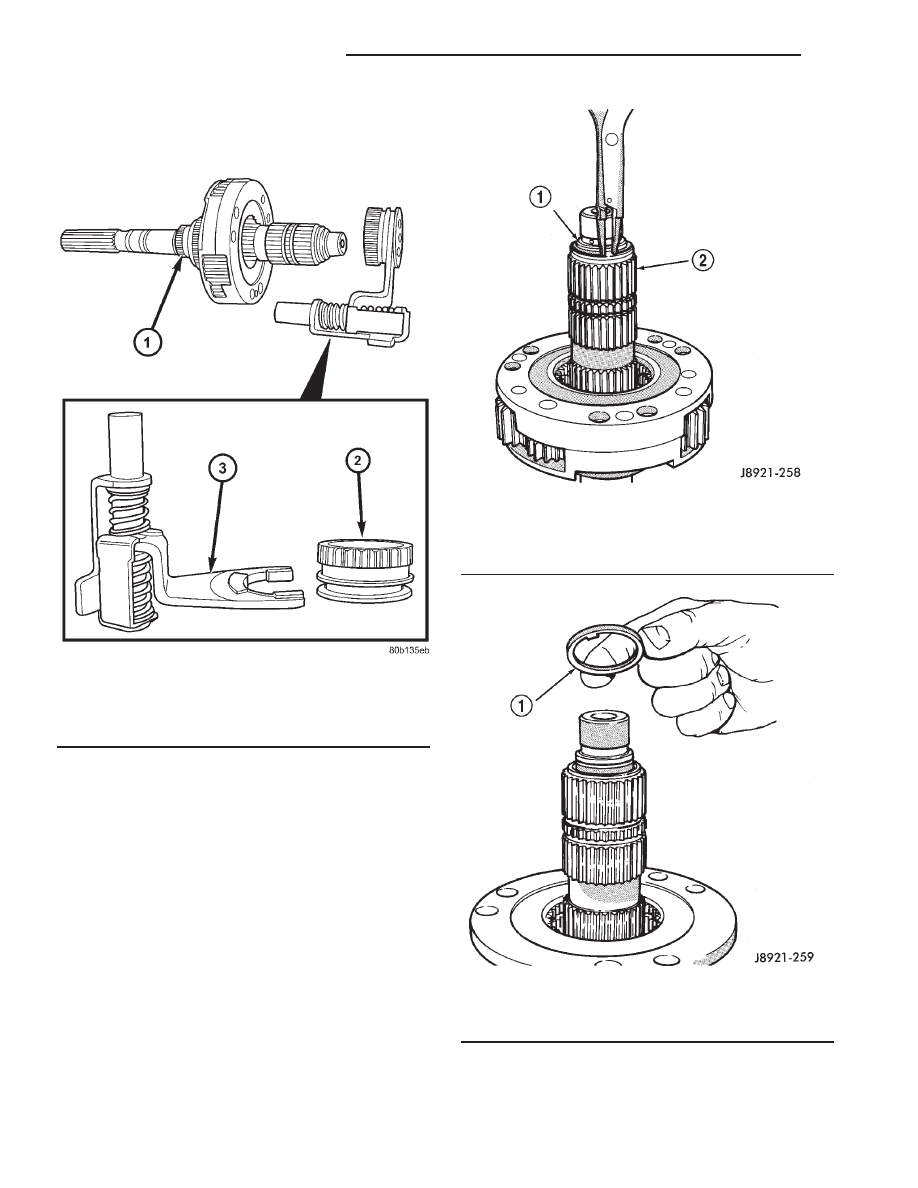

Fig. 19 Remove the Intermediate Clutch Shaft

Snap-Ring

1 - SNAP-RING
2 - INTERMEDIATE CLUTCH SHAFT

Fig. 20 Remove the Intermediate Clutch Shaft

Thrust Ring

1 - CLUTCH SHAFT THRUST RING

Fig. 18 Separate Mode Fork And Sleeve

1 - MAINSHAFT
2 - SLEEVE
3 - MODE FORK ASSEMBLY

21 - 574

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

(7) Remove intermediate clutch shaft (Fig. 21).

(8) Remove differential snap-ring (Fig. 22).
(9) Remove differential (Fig. 23).
(10) Remove differential needle bearings and both

needle bearing thrust washers from mainshaft.

(11) Slide low range fork pin out of shift sector slot

(Fig. 24).

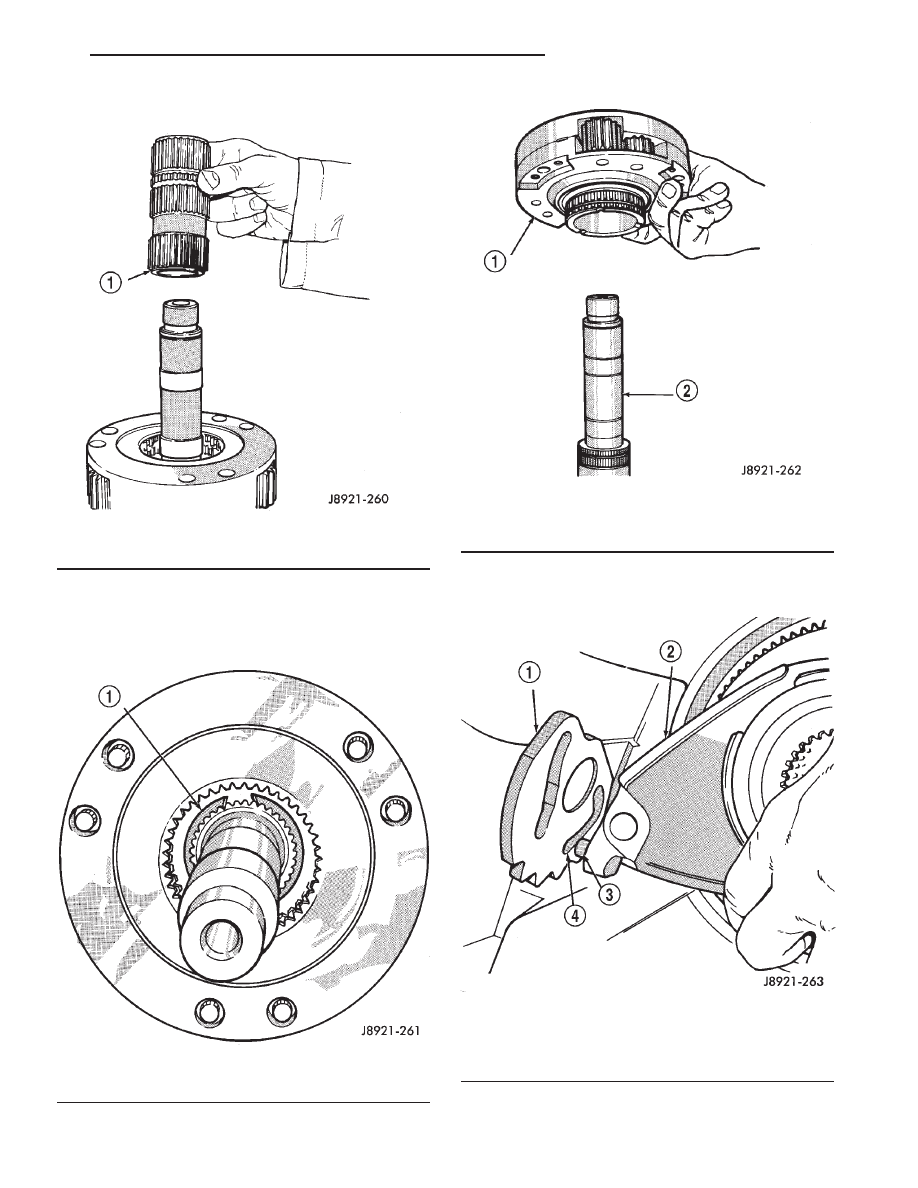

Fig. 21 Remove the Intermediate Clutch Shaft

1 - INTERMEDIATE CLUTCH SHAFT

Fig. 22 Remove the Differential Snap-Ring

1 - DIFFERENTIAL SNAP-RING

Fig. 23 Remove the Differential

1 - DIFFERENTIAL
2 - MAINSHAFT

Fig. 24 Disengaging the Low Range Fork

1 - SHIFT SECTOR
2 - LOW RANGE FORK
3 - PIN
4 - SLOT

AN

TRANSFER CASE - NV244

21 - 575

TRANSFER CASE - NV244 (Continued)
