VALVE BODY

DESCRIPTION

The valve body consists of a cast aluminum valve

body, a separator plate, and transfer plate. The valve
body contains valves and check balls that control
fluid delivery to the torque converter clutch, bands,
and frictional clutches. The valve body contains the
following components (Fig. 261), (Fig. 262), (Fig.
263), and (Fig. 264):

• Regulator valve

• Regulator valve throttle pressure plug

• Line pressure plug and sleeve

• Kickdown valve

• Kickdown limit valve

• 1-2 shift valve

• 1-2 control valve

• 2-3 shift valve

• 2-3 governor plug

• 3-4 shift valve

• 3-4 timing valve

• 3-4 quick fill valve

• 3-4 accumulator

• Throttle valve

• Throttle pressure plug

• Switch valve

• Manual valve

• Converter clutch lock-up valve

• Converter clutch lock-up timing Valve

• Shuttle valve

• Shuttle valve throttle plug

• Boost Valve

• 10 check balls
By adjusting the spring pressure acting on the reg-

ulator valve, transmission line pressure can be
adjusted.

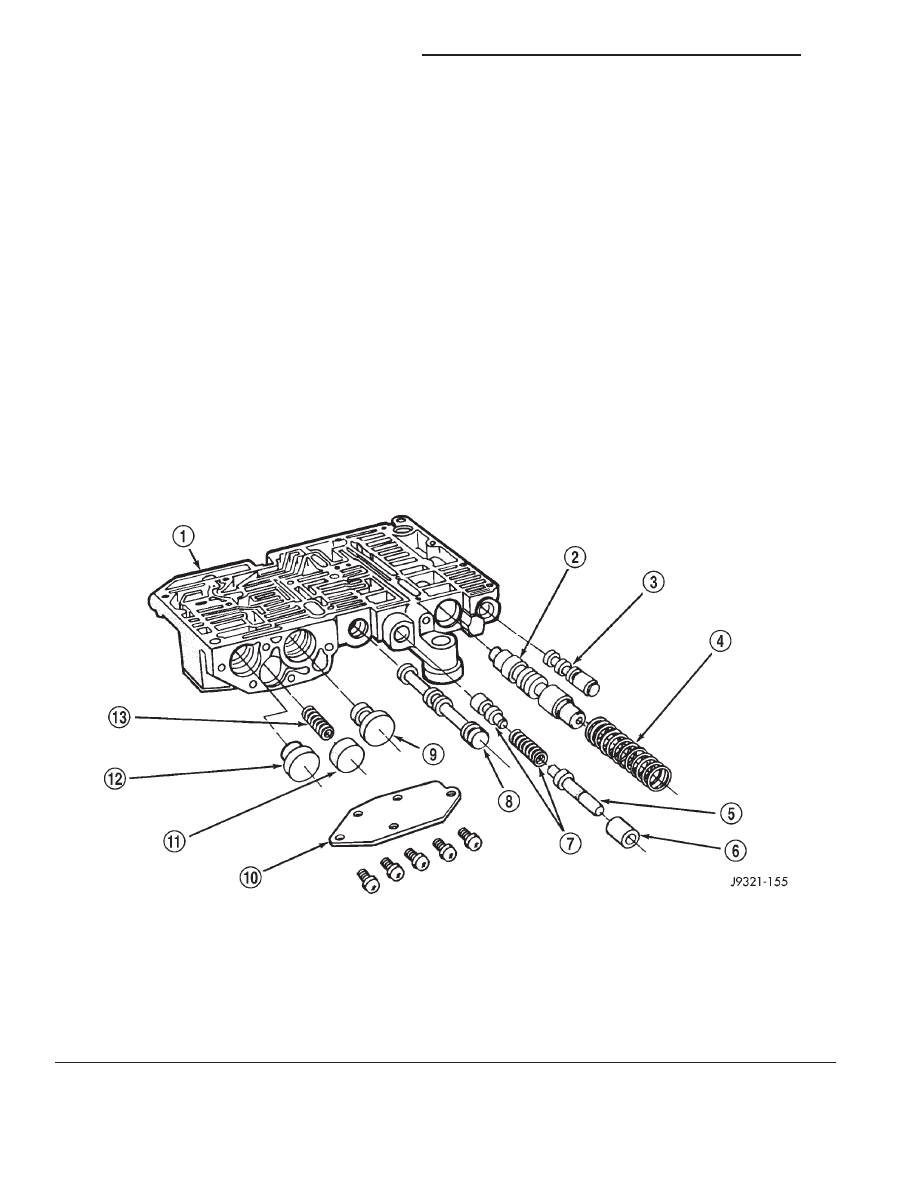

Fig. 261 Upper Housing Control Valve Locations

1 - UPPER HOUSING

8 - MANUAL VALVE

2 - REGULATOR VALVE

9 - 1-2 GOVERNOR PLUG

3 - SWITCH VALVE

10 - GOVERNOR PLUG COVER

4 - REGULATOR VALVE SPRING

11 - THROTTLE PLUG

5 - KICKDOWN VALVE

12 - 2-3 GOVERNOR PLUG

6 - KICKDOWN DETENT

13 - SHUTTLE VALVE PRIMARY SPRING

7 - THROTTLE VALVE AND SPRING

21 - 396

AUTOMATIC TRANSMISSION - 46RE

AN

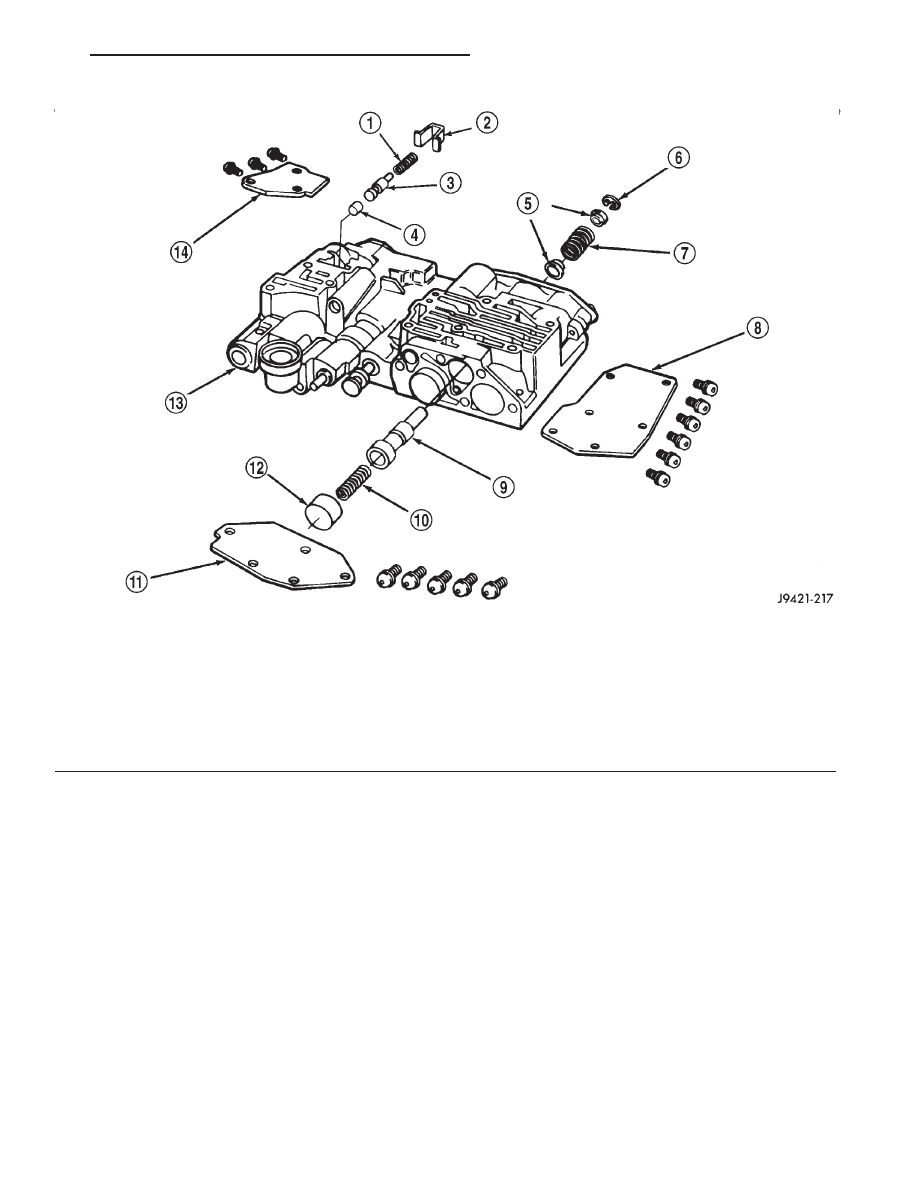

Fig. 262 Shuttle and Boost Valve Locations

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 397

VALVE BODY (Continued)

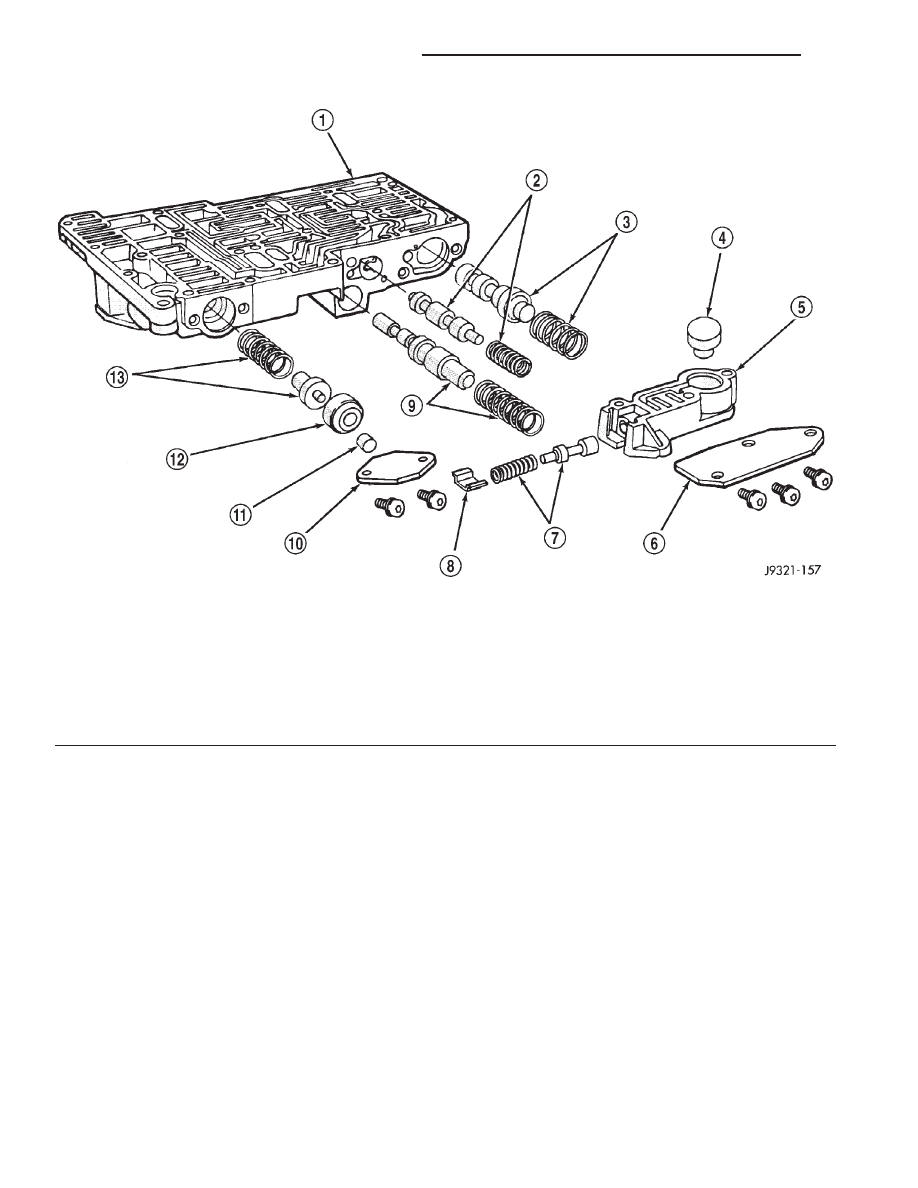

Fig. 263 Upper Housing Shift Valve and Pressure Plug Locations

1 - UPPER HOUSING

8 - RETAINER

2 - 1-2 SHIFT VALVE AND SPRING

9 - 1-2 SHIFT CONTROL VALVE AND SPRING

3 - 2-3 SHIFT VALVE AND SPRING

10 - PRESSURE PLUG COVER

4 - 2-3 THROTTLE PLUG

11 - LINE PRESSURE PLUG

5 - LIMIT VALVE HOUSING

12 - PLUG SLEEVE

6 - LIMIT VALVE COVER

13 - THROTTLE PRESSURE SPRING AND PLUG

7 - LIMIT VALVE AND SPRING

21 - 398

AUTOMATIC TRANSMISSION - 46RE

AN

VALVE BODY (Continued)

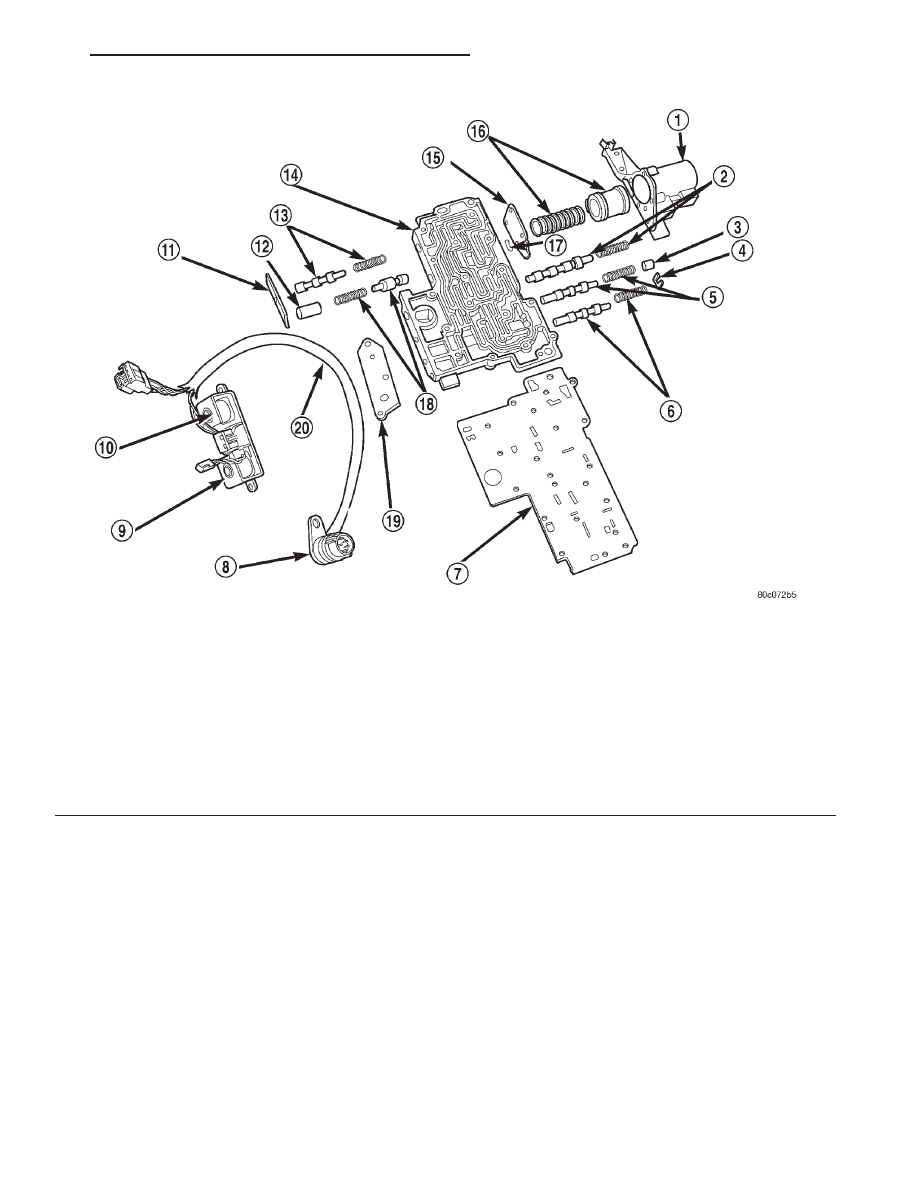

Fig. 264 Lower Housing Shift Valves and Springs

1 - 3-4 ACCUMULATOR HOUSING

11 - TIMING VALVE COVER

2 - 3-4 SHIFT VALVE AND SPRING

12 - PLUG

3 - PLUG

13 - 3-4 TIMING VALVE AND SPRING

4 - SPRING RETAINER

14 - LOWER HOUSING

5 - CONVERTER CLUTCH VALVE AND SPRING

15 - ACCUMULATOR END PLATE

6 - CONVERTER CLUTCH TIMING VALVE AND SPRING

16 - 3-4 ACCUMULATOR PISTON AND SPRING

7 - OVERDRIVE SEPARATOR PLATE

17 - E-CLIP

8 - CASE CONNECTOR

18 - 3-4 QUICK FILL SPRING AND VALVE

9 - CONVERTER CLUTCH SOLENOID

19 - SOLENOID GASKET

10 - OVERDRIVE SOLENOID

20 - HARNESS
