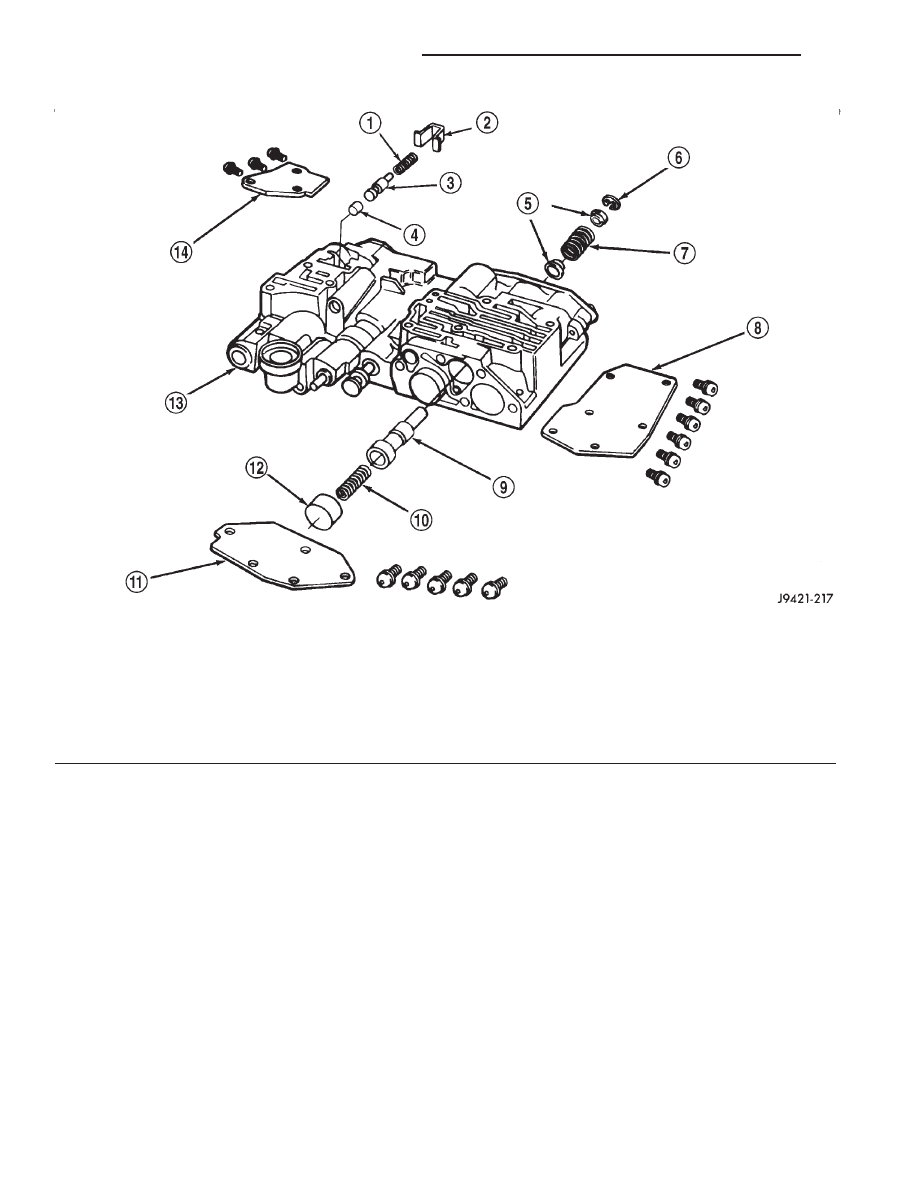

Fig. 323 Shuttle And Boost Valve Components

1 - SPRING

8 - SHUTTLE VALVE COVER

2 - RETAINER

9 - SHUTTLE VALVE

3 - BOOST VALVE

10 - SHUTTLE VALVE PRIMARY SPRING

4 - BOOST VALVE PLUG

11 - GOVERNOR PLUG COVER

5 - SPRING GUIDES

12 - THROTTLE PLUG

6 - E-CLIP

13 - UPPER HOUSING

7 - SHUTTLE VALVE SECONDARY SPRING

14 - BOOST VALVE COVER

21 - 248

AUTOMATIC TRANSMISSION - 42RE

AN

VALVE BODY (Continued)

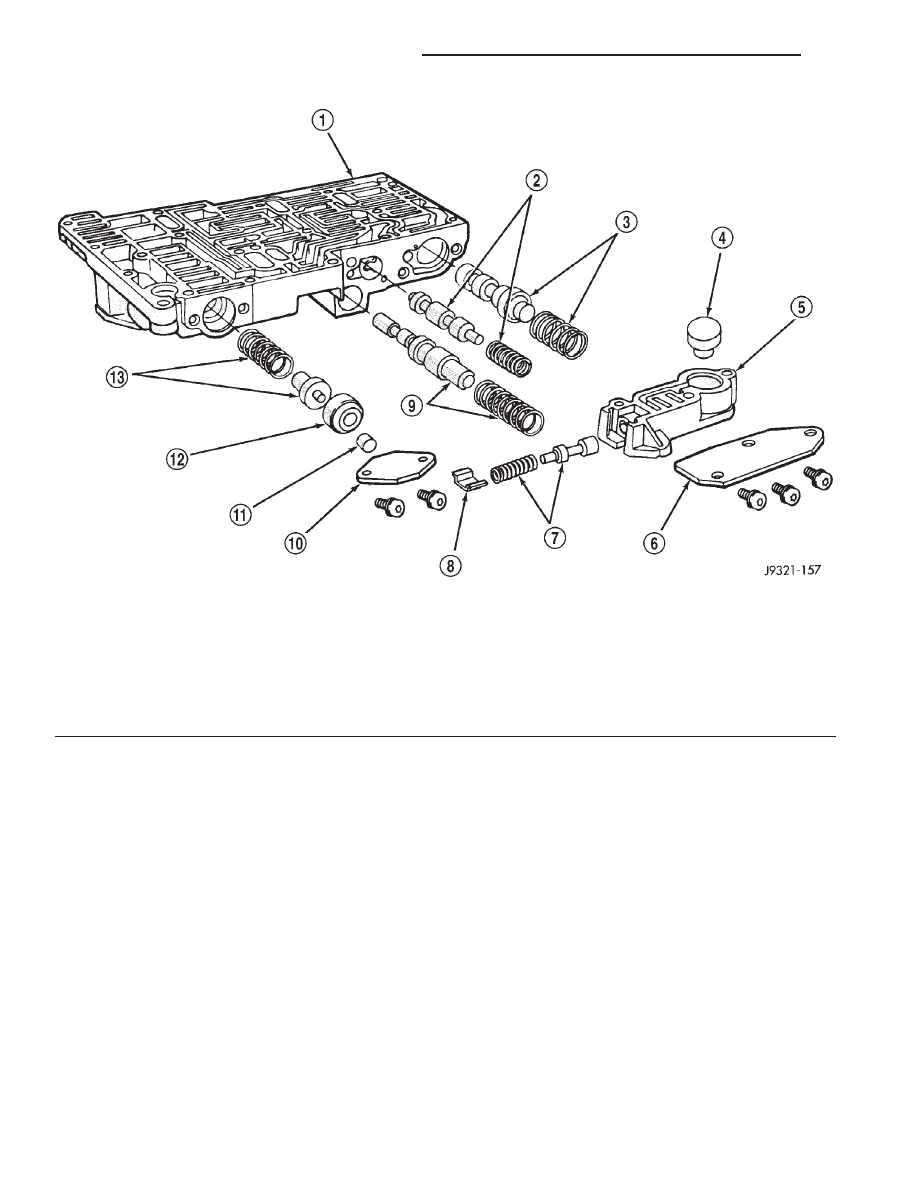

Fig. 324 Upper Housing Control Valve Locations

1 - UPPER HOUSING

8 - MANUAL VALVE

2 - REGULATOR VALVE

9 - 1-2 GOVERNOR PLUG

3 - SWITCH VALVE

10 - GOVERNOR PLUG COVER

4 - REGULATOR VALVE SPRING

11 - THROTTLE PLUG

5 - KICKDOWN VALVE

12 - 2-3 GOVERNOR PLUG

6 - KICKDOWN DETENT

13 - SHUTTLE VALVE PRIMARY SPRING

7 - THROTTLE VALVE AND SPRING

AN

AUTOMATIC TRANSMISSION - 42RE

21 - 249

VALVE BODY (Continued)

BOOST VALVE TUBE AND BRACE

(1) Position valve body assembly so lower housing

is facing upward (Fig. 326).

(2) Lubricate tube ends and housing ports with

transmission fluid or petroleum jelly.

(3) Start tube in lower housing port first. Then

swing tube downward and work opposite end of tube
into upper housing port (Fig. 326).

(4) Insert and seat each end of tube in housings.

(5) Slide tube brace under tube and into alignment

with valve body screw holes (Fig. 327).

(6) Install and finger tighten three screws that

secure tube brace to valve body housings (Fig. 327).

(7) Bend tube brace tabs up and against tube to

hold it in position (Fig. 328).

(8) Tighten all valve body housing screws to 4 N·m

(35 in. lbs.) torque after tube and brace are installed.
Tighten screws in diagonal pattern starting at center
and working outward.

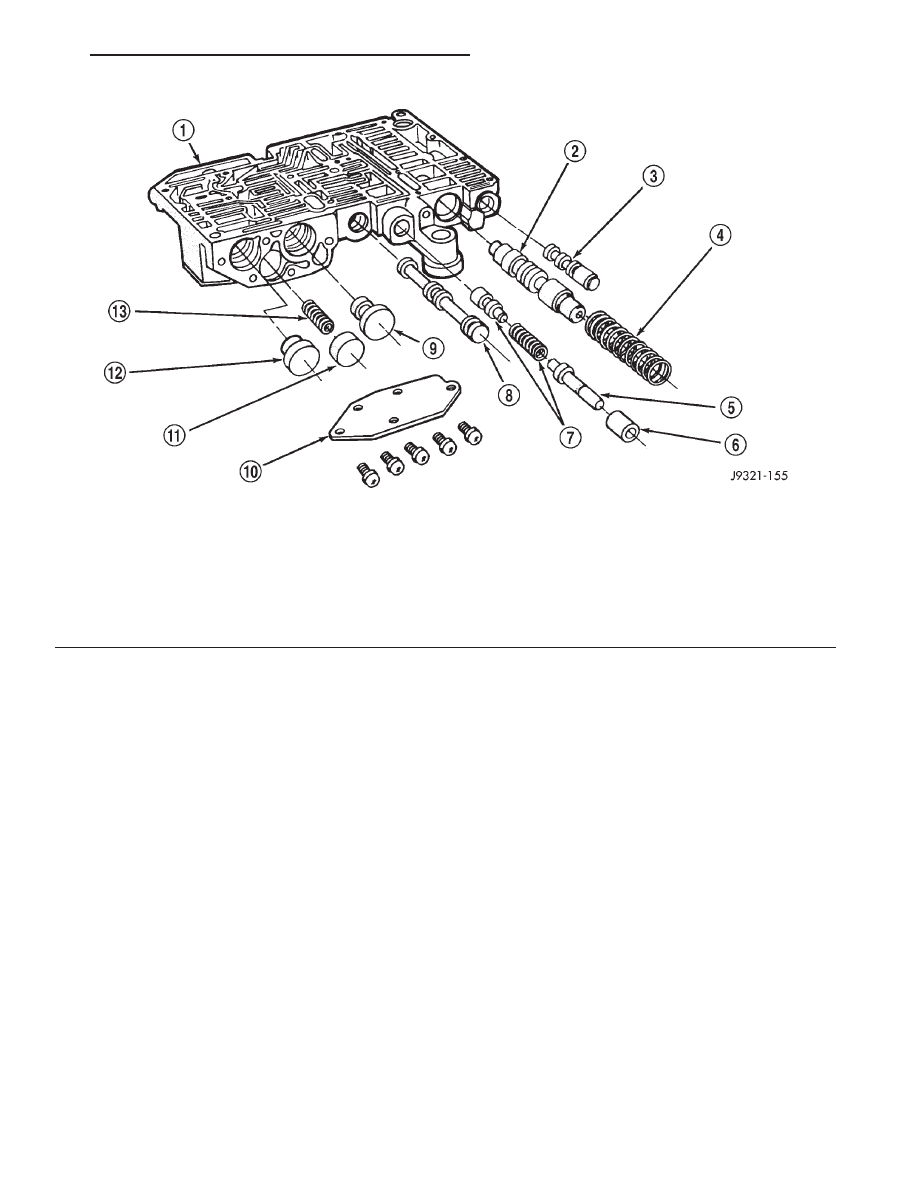

Fig. 325 Upper Housing Shift Valve And Pressure Plug Locations

1 - UPPER HOUSING

8 - RETAINER

2 - 1-2 SHIFT VALVE AND SPRING

9 - 1-2 SHIFT CONTROL VALVE AND SPRING

3 - 2-3 SHIFT VALVE AND SPRING

10 - PRESSURE PLUG COVER

4 - 2-3 THROTTLE PLUG

11 - LINE PRESSURE PLUG

5 - LIMIT VALVE HOUSING

12 - PLUG SLEEVE

6 - LIMIT VALVE COVER

13 - THROTTLE PRESSURE SPRING AND PLUG

7 - LIMIT VALVE AND SPRING

21 - 250

AUTOMATIC TRANSMISSION - 42RE

AN

VALVE BODY (Continued)

3-4 ACCUMULATOR

(1) Position converter clutch valve and 3-4 shift

valve springs in housing (Fig. 329).

(2) Loosely attach accumulator housing with right-

side screw (Fig. 329). Install only one screw at this
time as accumulator must be free to pivot upward for
ease of installation.

(3) Install 3-4 shift valve and spring.
(4) Install

converter

clutch

timing

valve

and

spring.

(5) Position plug on end of converter clutch valve

spring. Then compress and hold springs and plug in
place with fingers of one hand.

(6) Swing accumulator housing upward over valve

springs and plug.

(7) Hold accumulator housing firmly in place and

install remaining two attaching screws. Be sure
springs and clutch valve plug are properly seated
(Fig. 330). Tighten screws to 4 N·m (35 in. lbs.).

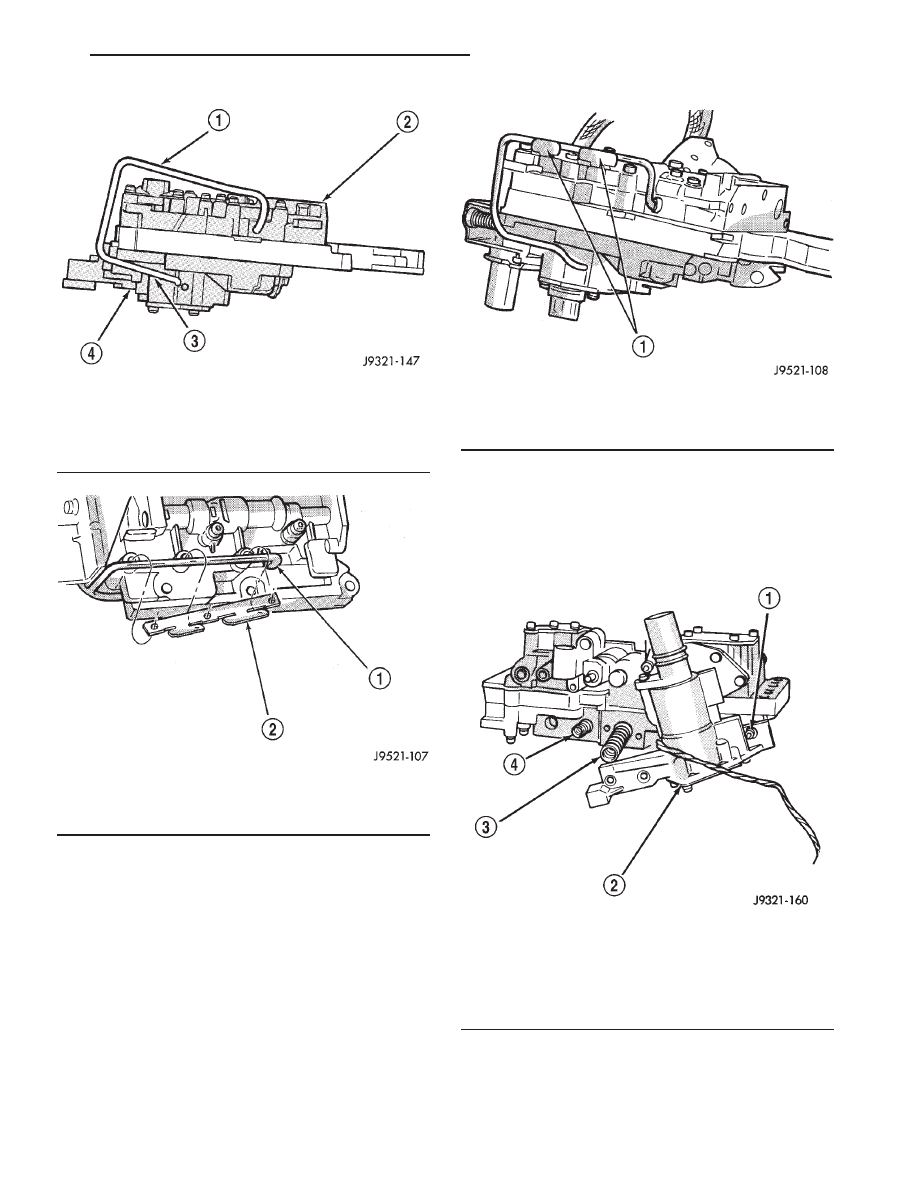

Fig. 326 Boost Valve Tube

1 - BOOST VALVE TUBE
2 - LOWER HOUSING
3 - DISENGAGE THIS END OF TUBE FIRST
4 - UPPER HOUSING

Fig. 327 Boost Valve Tube And Brace

1 - BOOST VALVE TUBE
2 - TUBE BRACE

Fig. 328 Securing Boost Valve Tube With Brace

Tabs

1 - BEND TABS UP AGAINST TUBE AS SHOWN

Fig. 329 Converter Clutch And 3-4 Shift Valve

Springs

1 - RIGHT-SIDE SCREW
2 - 3-4 ACCUMULATOR
3 - 3-4 SHIFT VALVE SPRING
4 - CONVERTER CLUTCH VALVE SPRING
