(18) Remove adjusting screw bracket, line pressure

adjusting screw, pressure regulator valve spring and
switch valve spring (Fig. 298). Do not remove throttle
pressure adjusting screw from bracket and do not
disturb setting of either adjusting screw during
removal.

(19) Turn upper housing over and remove switch

valve, regulator valve and spring, and manual valve
(Fig. 299).

(20) Remove kickdown detent, kickdown valve, and

throttle valve and spring (Fig. 299).

(21) Loosen

left-side

3-4

accumulator

housing

attaching screw about 2-3 threads. Then remove cen-
ter and right-side housing attaching screws (Fig.
300).

(22) Carefully

rotate

3-4

accumulator

housing

upward and remove 3-4 shift valve spring and con-
verter clutch valve plug and spring (Fig. 301).

(23) Remove left-side screw and remove 3-4 accu-

mulator housing from valve body (Fig. 302).

(24) Bend back tabs on boost valve tube brace (Fig.

303).

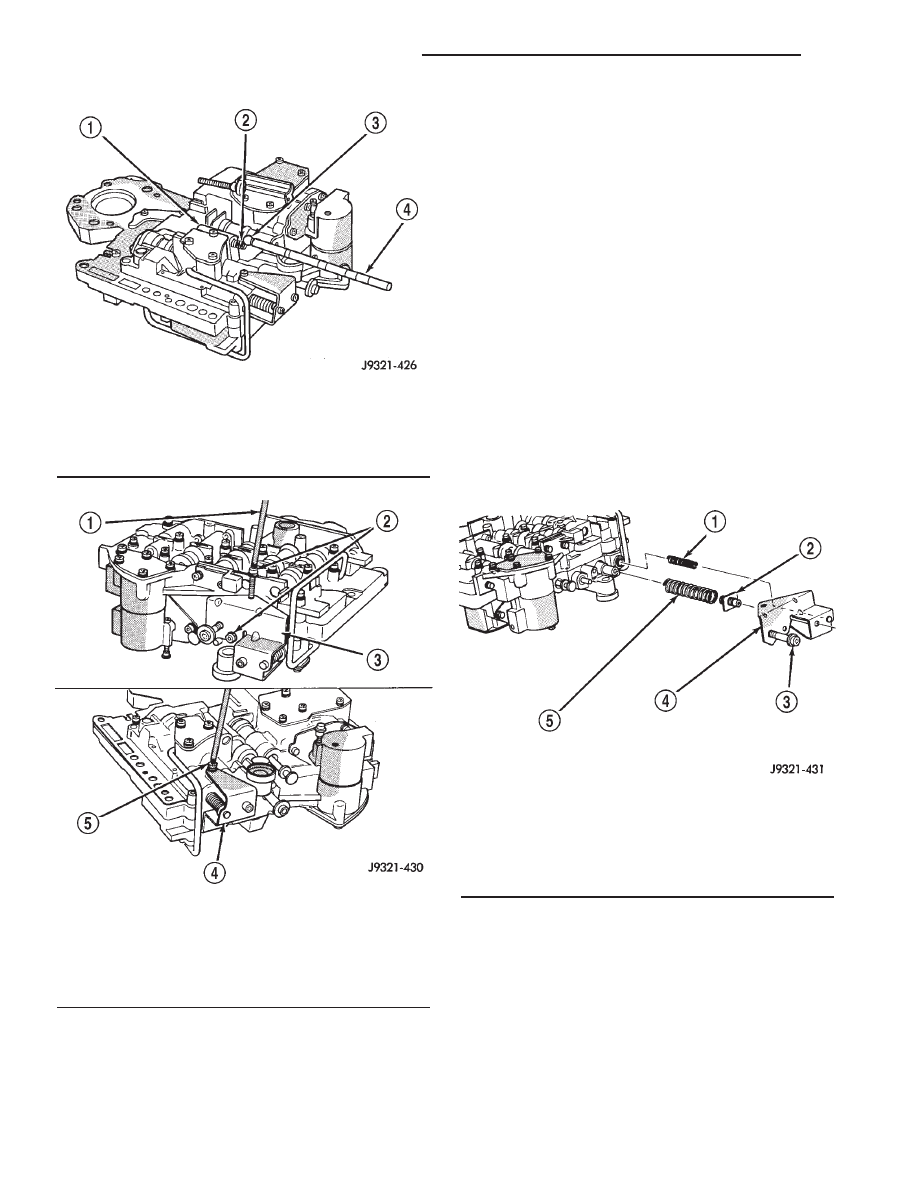

Fig. 296 Detent Ball And Spring

1 - DETENT HOUSING
2 - DETENT SPRING
3 - DETENT BALL
4 - PENCIL MAGNET

Fig. 297 Adjusting Screw Bracket Fastener

1 - T25 TORX™ BIT
2 - REMOVE THESE SCREWS FIRST
3 - BRACKET
4 - BRACKET
5 - REMOVE THIS SCREW LAST

Fig. 298 Adjusting Screw Bracket And Spring

1 - SWITCH VALVE SPRING
2 - LINE PRESSURE SCREW
3 - THROTTLE PRESSURE ADJUSTING SCREW
4 - ADJUSTING SCREW BRACKET
5 - PRESSURE REGULATOR VALVE SPRING

21 - 236

AUTOMATIC TRANSMISSION - 42RE

AN

VALVE BODY (Continued)

(25) Remove boost valve connecting tube (Fig.

304). Disengage tube from upper housing port first.
Then rock opposite end of tube back and forth to
work it out of lower housing.

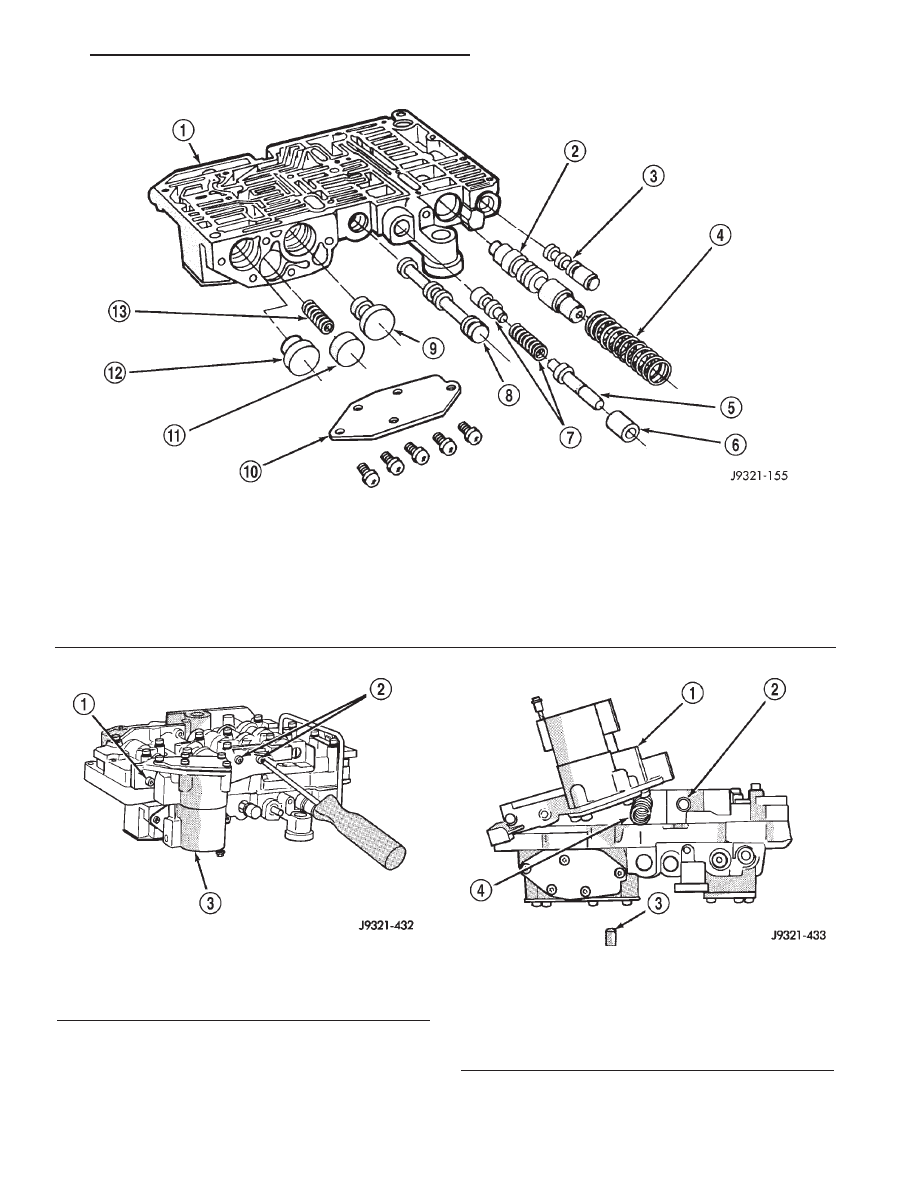

Fig. 299 Upper Housing Control Valve Locations

1 - UPPER HOUSING

8 - MANUAL VALVE

2 - REGULATOR VALVE

9 - 1-2 GOVERNOR PLUG

3 - SWITCH VALVE

10 - GOVERNOR PLUG COVER

4 - REGULATOR VALVE SPRING

11 - THROTTLE PLUG

5 - KICKDOWN VALVE

12 - 2-3 GOVERNOR PLUG

6 - KICKDOWN DETENT

13 - SHUTTLE VALVE PRIMARY SPRING

7 - THROTTLE VALVE AND SPRING

Fig. 300 Accumulator Housing Screw Locations

1 - LOOSEN THIS SCREW
2 - REMOVE THESE SCREWS
3 - 3-4 ACCUMULATOR HOUSING

Fig. 301 3-4 Shift And Converter Clutch Valve

Springs And Plug

1 - ACCUMULATOR HOUSING
2 - CONVERTER CLUTCH VALVE SPRING
3 - CLUTCH VALVE PLUG
4 - 3-4 SHIFT VALVE SPRING

AN

AUTOMATIC TRANSMISSION - 42RE

21 - 237

VALVE BODY (Continued)

CAUTION: Do not use tools to loosen or pry the
connecting tube out of the valve body housings.
Loosen and remove the tube by hand only.

(26) Turn valve body over so lower housing is fac-

ing upward (Fig. 305). In this position, the two check
balls in upper housing will remain in place and not
fall out when lower housing and separator plate are
removed.

(27) Remove screws attaching valve body lower

housing to upper housing and transfer plate (Fig.
305). Note position of boost valve tube brace for
assembly reference.

(28) Remove lower housing and overdrive separa-

tor plate from transfer plate (Fig. 305).

(29) Remove the ECE check ball from the transfer

plate (Fig. 306). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.

(30) Remove transfer plate from upper housing

(Fig. 307).

(31) Turn transfer plate over so upper housing sep-

arator plate is facing upward.

(32) Remove upper housing separator plate from

transfer plate (Fig. 308). Note position of filter in
separator plate for assembly reference.

(33) Remove rear clutch and rear servo check balls

from transfer plate. Note check ball location for
assembly reference (Fig. 309).

Fig. 302 Accumulator Housing, Valve Springs And

Plug

1 - 3-4 SHIFT VALVE SPRING
2 - CONVERTER CLUTCH VALVE SPRING AND PLUG
3 - 3-4 ACCUMULATOR HOUSING

Fig. 303 Boost Valve Tube Brace

1 - BOOST VALVE TUBE
2 - TUBE BRACE (DOUBLE TAB)

Fig. 304 Boost Valve Tube

1 - BOOST VALVE TUBE
2 - LOWER HOUSING
3 - DISENGAGE THIS END OF TUBE FIRST
4 - UPPER HOUSING

Fig. 305 Lower Housing

1 - LOWER HOUSING
2 - OVERDRIVE SEPARATOR PLATE
3 - TRANSFER PLATE AND UPPER HOUSING

21 - 238

AUTOMATIC TRANSMISSION - 42RE

AN

VALVE BODY (Continued)

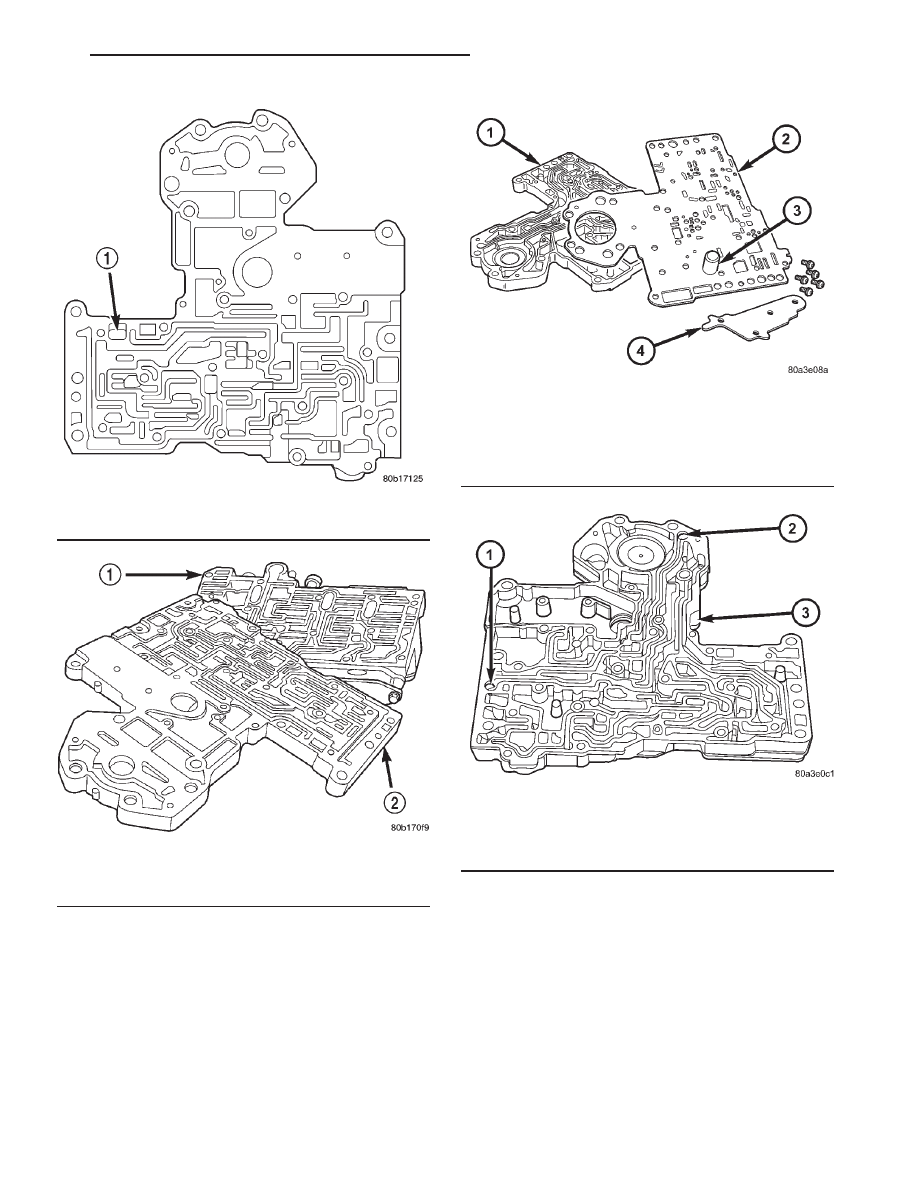

Fig. 306 ECE Check Ball

1 - ECE CHECK BALL (3/16

9

)

Fig. 307 Transfer Plate

1 - UPPER HOUSING
2 - TRANSFER PLATE

Fig. 308 Upper Housing Separator Plate

1 - TRANSFER PLATE
2 - UPPER HOUSING SEPARATOR PLATE
3 - FILTER SCREEN
4 - BRACE

Fig. 309 Rear Clutch And Rear Servo Check Ball

1 - REAR CLUTCH CHECK BALL
2 - REAR SERVO CHECK BALL
3 - TRANSFER PLATE

AN

AUTOMATIC TRANSMISSION - 42RE

21 - 239

VALVE BODY (Continued)
