CAUTION: One side of the hub has shoulders
around the hub bore, this side of the hub faces the
front of the shaft. One side of the sleeve is tapered
the tapered side faces the front of the shaft.

(5) Start fifth-reverse synchro assembly on output

shaft splines by hand. Then seat synchro onto shaft
with a press and Cup 6310-1 (Fig. 56).

(6) Install new fifth-reverse hub snap ring (Fig.

57) and verify the snap ring is seated.

NOTE: Snap rings are available in thicknesses from
2.00 mm to 2.20 mm (0.078 to 0.086 in.). Install
thickest snap ring that will fit in shaft groove.

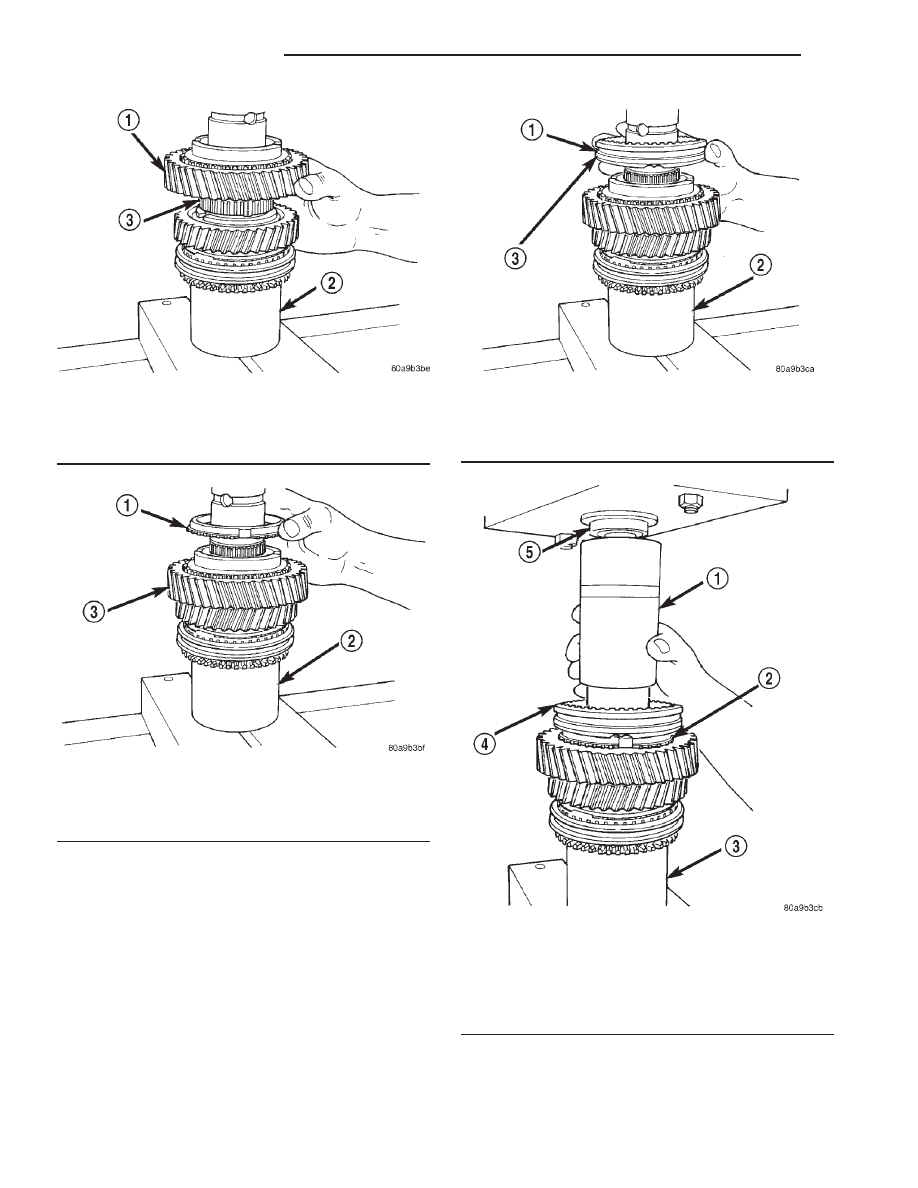

Fig. 53 REVERSE GEAR BEARING

1 - REVERSE GEAR BEARING
2 - SHOULDER

Fig. 54 REVERSE GEAR

1 - REVERSE GEAR

Fig. 55 REVERSE SYNCHRO

1 - REVERSE GEAR
2 - SYNCHRO RING

Fig. 56 FIFTH-REVERSE SYNCHRO ASSEMBLY

1 - SPACER
2 - PRESS RAM
3 - REVERSE GEAR
4 - FIFTH-REVERSE SYNCHRO ASSEMBLY
5 - CUP
6 - PRESS BLOCKS
7 - OUTPUT SHAFT

Fig. 57 FIFTH/REVERSE SYNCHRO HUB SNAP RING

1 - FIFTH-REVERSE SYNCHRO ASSEMBLY
2 - SNAP RING
3 - PRESS BED
4 - PRESS BLOCKS

21 - 52

MANUAL - NV3500

AN

MANUAL - NV3500 (Continued)

(7) Install fifth gear synchro ring in synchro hub

and sleeve (Fig. 58).

(8) Install fifth gear bearing, spreading bearing

only enough to clear shoulder on output shaft (Fig.
59). Verify bearing is properly seated.

(9) Install fifth gear on shaft and onto bearing

(Fig. 60).

(10) Invert output shaft and set the shaft in Cup

6310-1 so that fifth gear is seated on the tool (Fig.
61).

(11) Install first gear bearing on output shaft (Fig.

61). Verify bearing is seated on shaft shoulder and is
properly joined.

(12) Install first gear on shaft and over bearing

with bearing synchro cone facing up (Fig. 62).

(13) Install first gear synchro ring (Fig. 63).
(14) Assemble 1-2 synchro hub sleeve, springs,

struts and detent balls.

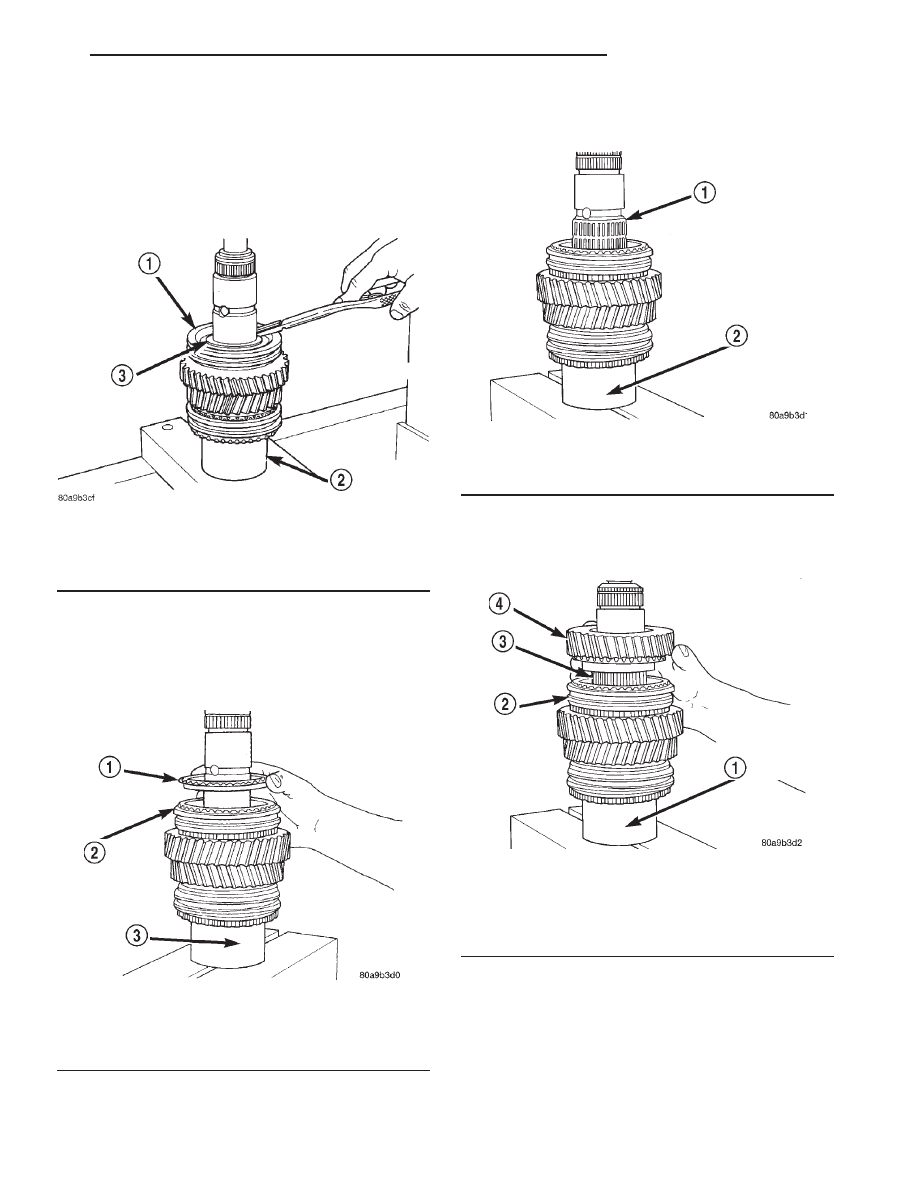

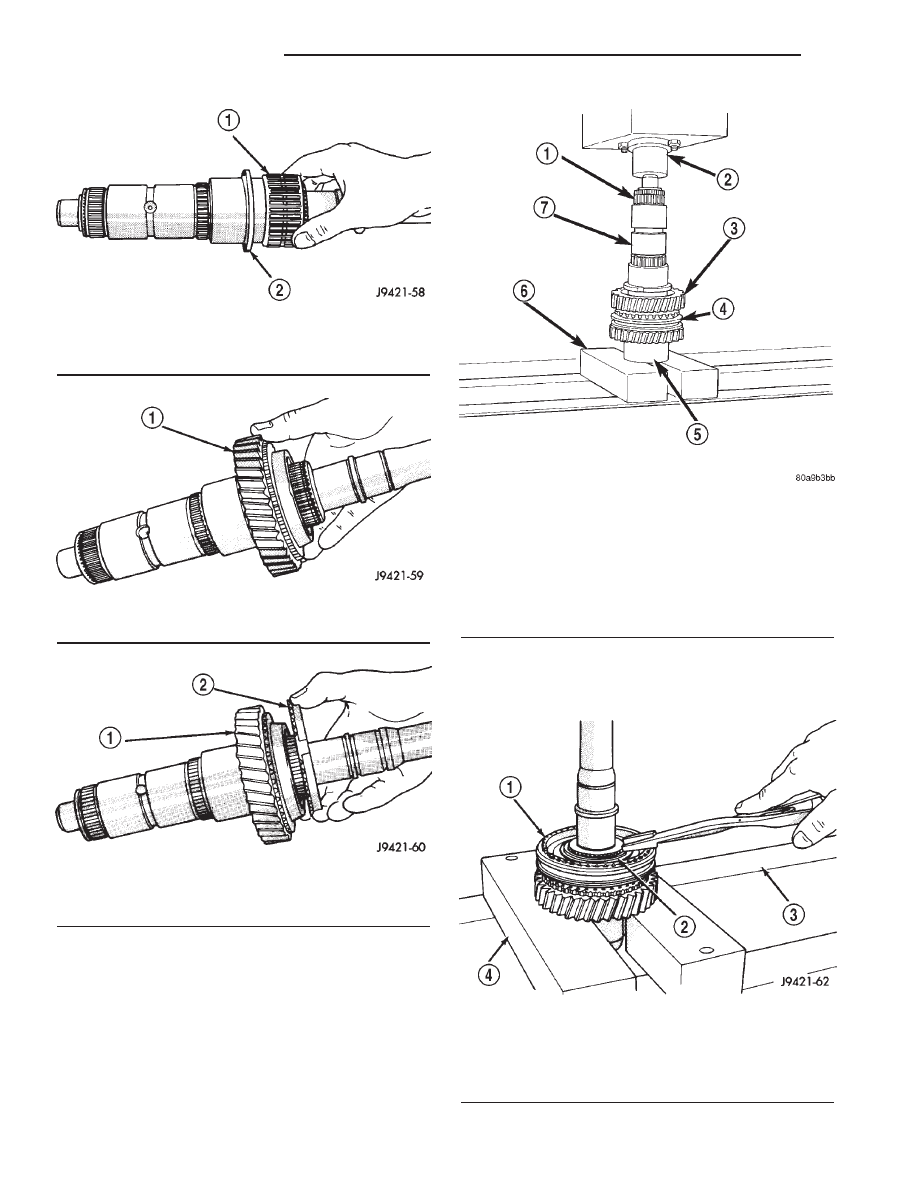

Fig. 58 FIFTH GEAR SYNCHRO RING

1 - FIFTH-SPEED SYNCHRO RING
2 - FIFTH-REVERSE SYNCHRO ASSEMBLY

Fig. 59 FIFTH GEAR BEARING

1 - SHAFT SHOULDER
2 - FIFTH GEAR BEARING

Fig. 60 FIFTH GEAR

1 - FIFTH GEAR
2 - BEARING

Fig. 61 FIRST GEAR BEARING

1 - FIRST GEAR BEARING
2 - SHAFT SHOULDER
3 - SPECIAL TOOL
4 - PRESS BLOCKS

AN

MANUAL - NV3500

21 - 53

MANUAL - NV3500 (Continued)

CAUTION: The 1-2 synchro hub and sleeve can be
installed backwards. One side of the synchro sleeve
is marked First Gear Side. Verify this side of the
sleeve is facing first gear.

(15) Start 1-2 synchro assembly on shaft by hand

(Fig. 64). Verify synchro sleeve is properly positioned.

(16) Press 1-2 synchro onto output shaft using

suitable size pipe tool and shop press (Fig. 65).

CAUTION: Align the synchro ring and sleeve as hub
the is being pressed onto the shaft. The synchro
ring can crack if not aligned.

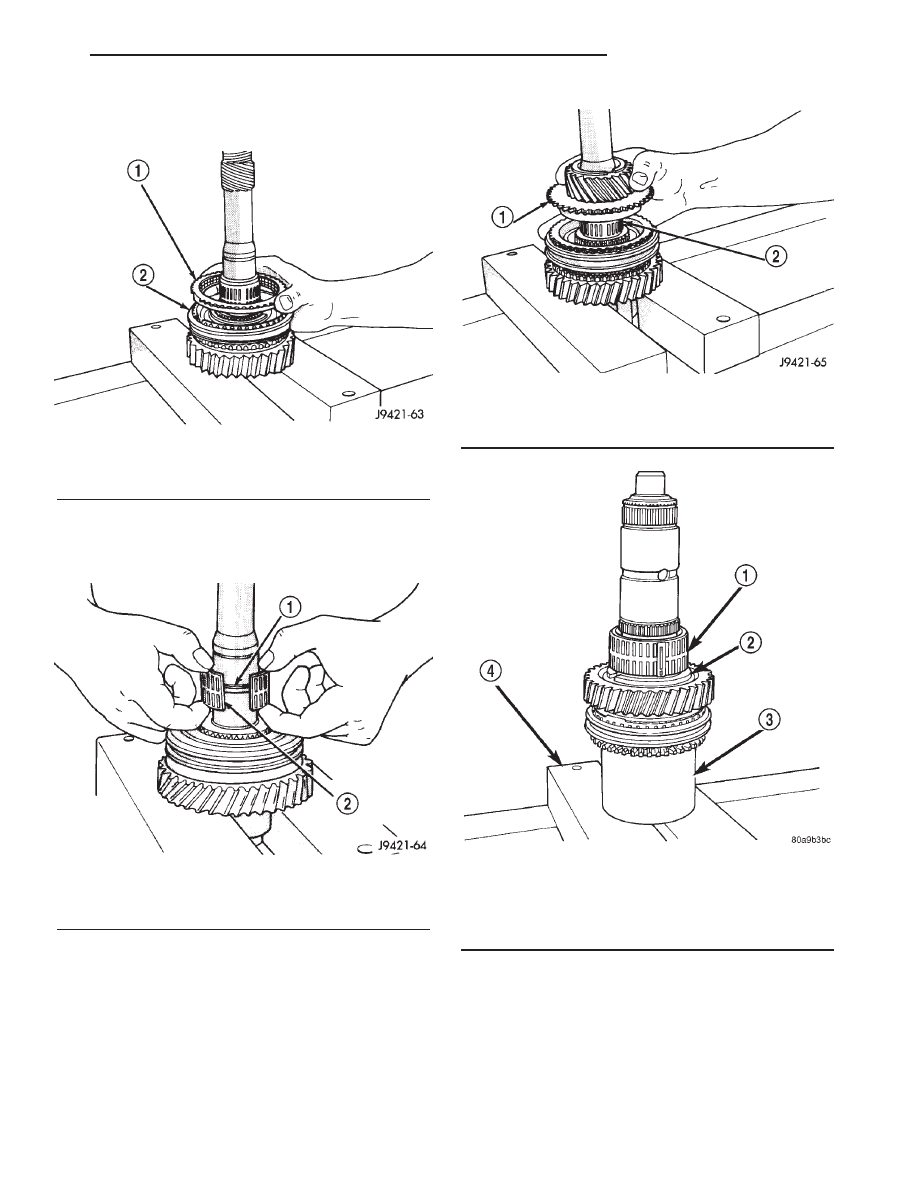

Fig. 62 FIRST GEAR

1 - FIRST GEAR
2 - SPECIAL TOOL
3 - BEARING

Fig. 63 FIRST GEAR SYNCHRO RING

1 - FIRST GEAR SYNCHRO RING
2 - SPECIAL TOOL
3 - FIRST GEAR

Fig. 64 STARTING 1-2 SYNCHRO ON SHAFT

1 - 1-2 SYNCHRO ASSEMBLY
2 - CUP
3 - FIRST GEAR SIDE OF SYNCHRO SLEEVE

Fig. 65 PRESS 1-2 SYNCHRO

1 - SUITABLE SIZE PIPE
2 - SYNCHRO RING
3 - SPECIAL TOOL
4 - 1-2 SYNCHRO ASSEMBLY
5 - PRESS RAM

21 - 54

MANUAL - NV3500

AN

MANUAL - NV3500 (Continued)

(17) Install interm ring.
(18) Install new 1-2 synchro hub snap ring (Fig.

66) and verfiy the snap ring is seated.

NOTE: Snap rings are available in thicknesses from
1.80 mm to 2.00 mm (0.070 to 0.078 in.). Install
thickest snap ring that will fit in shaft groove.

(19) Install second gear synchro ring in 1-2 syn-

chro hub and sleeve (Fig. 67). Verify synchro ring is
properly seated.

(20) Install synchro friction cone and synchro cone

in synchro ring.

(21) Install second gear needle bearing on shaft

(Fig. 68).

(22) Install second gear onto shaft and bearing

(Fig. 69). Verify second gear is fully seated on syn-
chro components.

(23) Install two-piece thrust washer (Fig. 70).

Ensure washer halves are seated in shaft groove and
that washer lugs are seated in shaft lug bores. Verify
i.d. grooves and markings noted during removal are
facing the correct direction.

Fig. 66 1-2 SYNCHRO HUB SNAP RING

1 - 1-2 SYNCHRO
2 - CUP
3 - SYNCHRO SNAP RING

Fig. 67 SECOND GEAR SYNCHRO RING

1 - SECOND GEAR SYNCHRO RING
2 - 1-2 SYNCHRO
3 - SPECIAL TOOL

Fig. 68 SECOND GEAR BEARING

1 - SECOND GEAR BEARING
2 - SPECIAL TOOL

Fig. 69 SECOND GEAR

1 - SPECIAL TOOL
2 - 1-2 SYNCHRO ASSEMBLY
3 - BEARING
4 - SECOND GEAR

AN

MANUAL - NV3500

21 - 55

MANUAL - NV3500 (Continued)
