SPECIFICATIONS

FRAME DIMENSIONS

All dimensions are listed in millimeters.

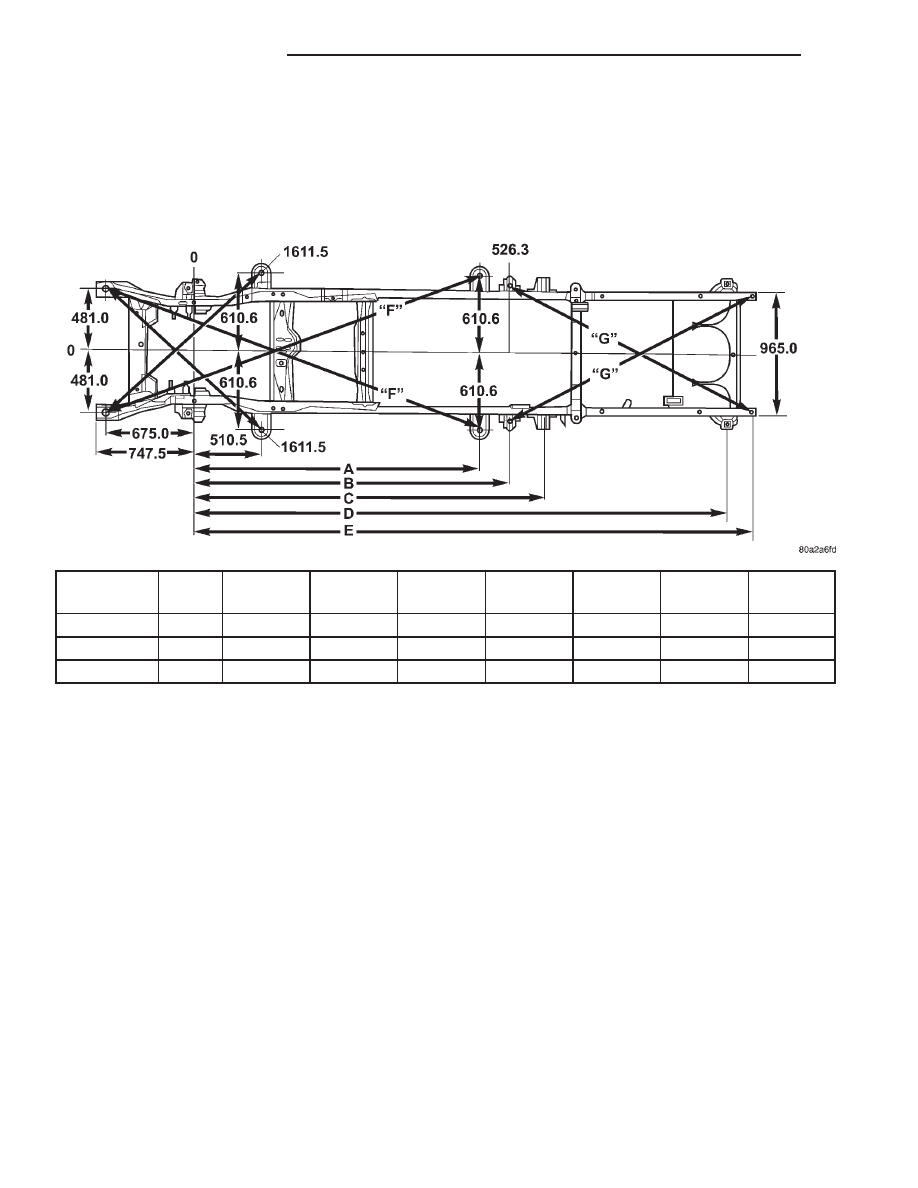

4X4 FRAME TOP VIEW

WHEELBASE 4X2

4X4

DIMN A

DIMN B

DIMN C

DIMN D

DIMN E

DIMN F

DIMN G

112

4X4

1674.8

1901.0

2159.3

3539.4

3738.5

2591.0

2081.7

124

4X4

1674.8

1901.0

2464.0

3844.2

4208.5

2591.0

2506.1

131

4X4

2156.7

2383.0

2641.9

4022.0

4220.5

3034.9

2081.7

13 - 8

FRAME & BUMPERS

AN

FRAME (Continued)

4X4 FRAME SIDE VIEW

AN

FRAME & BUMPERS

13 - 9

FRAME (Continued)

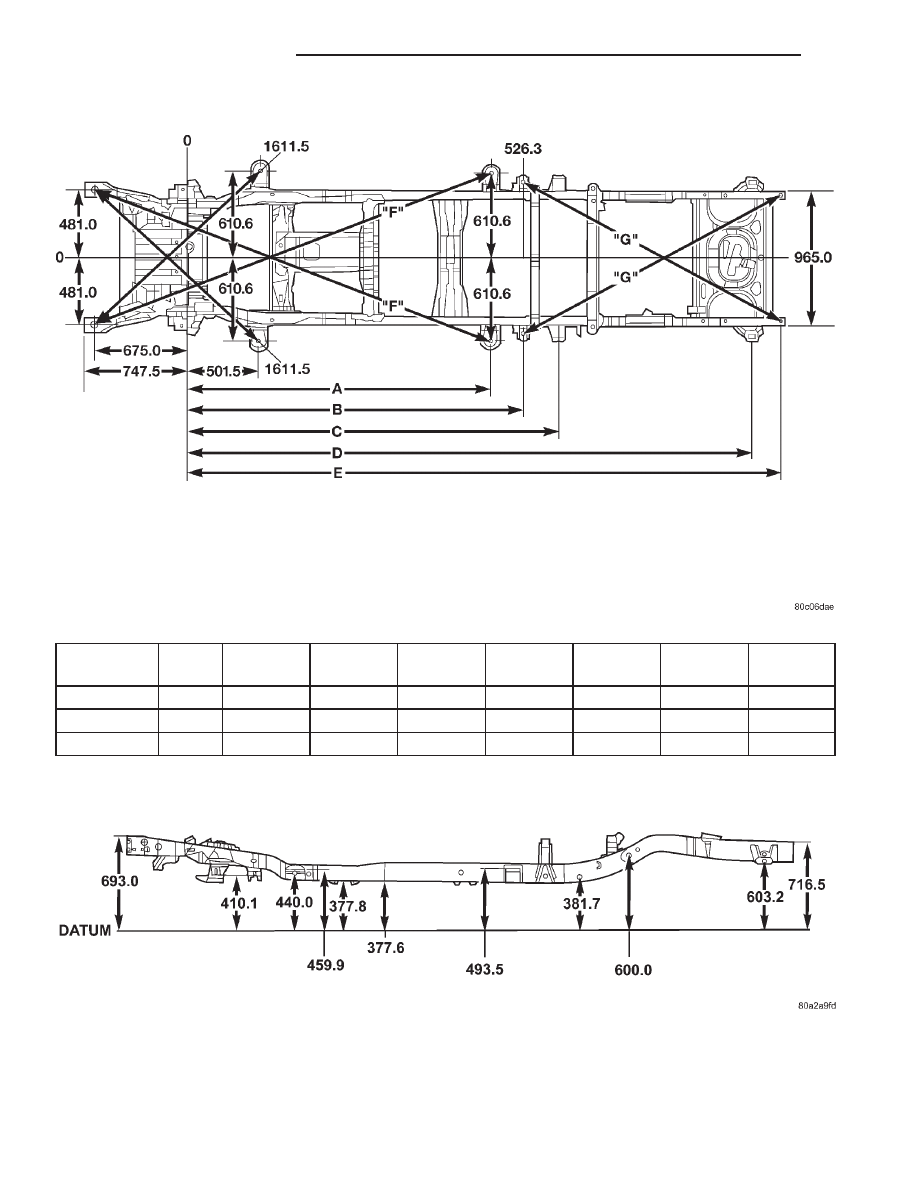

4X2 FRAME TOP VIEW

WHEELBASE 4X2

4X4

DIMN A

DIMN B

DIMN C

DIMN D

DIMN E

DIMN F

DIMN G

112

4X2

1674.8

1901.0

2176.9

3539.5

3738.5

2591.0

2081.7

124

4X2

1674.8

1901.0

2481.6

3844.2

4208.5

2591.0

2506.1

131

4X2

2156.7

2383.0

2659.5

4022.1

4220

3034.9

2081.7

4X2 FRAME SIDE VIEW

13 - 10

FRAME & BUMPERS

AN

FRAME (Continued)

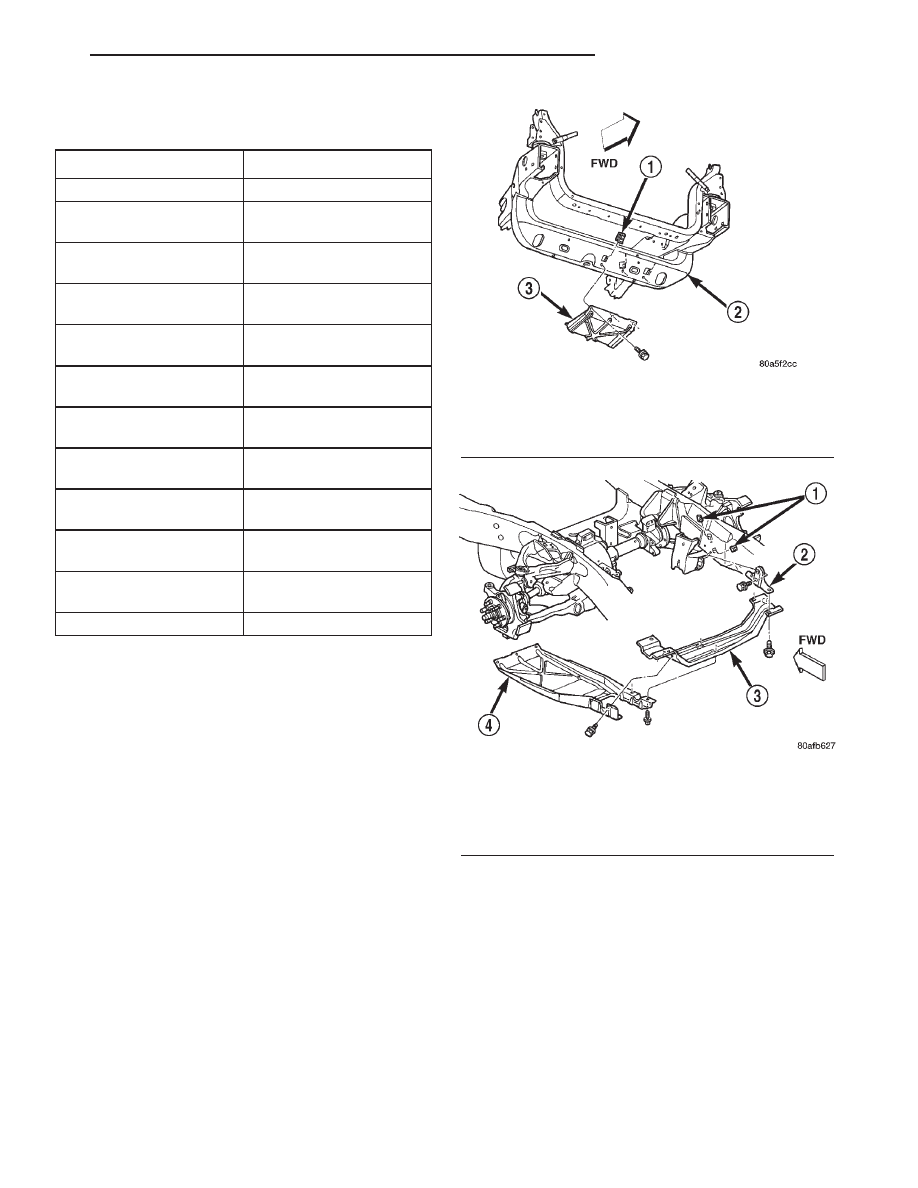

TORQUE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Cab bolts

81 N·m (60 ft. lbs.)

Front axle skid plate-to-

front x-member bolt

23 N·m (17 ft. lbs.)

Front axle skid plate-to-

trans x-member bolt

23 N·m (17 ft. lbs.)

Front bumper brkt-to-

frame nut

94 N·m (70 ft. lbs.)

Front bumper outer brace

bolt

94 N·m (70 ft. lbs.)

Fuel tank skid plate to

x-member nut

41 N·m (30 ft. lbs.)

Fuel tank skid plate to

side rail screws

23 N·m (200 in. lbs.)

Rear bumper-to-brace

nut

94 N·m (70 ft. lbs.)

Rear bumper brace-to-

brkt nut

94 N·m (70 ft. lbs.)

Rear bumper brkt-to-

frame nut

94 N·m (70 ft. lbs.)

Transfer case skid

plate-to-x-member bolt

23 N·m (17 ft. lbs.)

Trailer hitch nut

108 N·m (80 ft. lbs.)

FRONT SKID PLATE

REMOVAL

(1) Position a support under the skid plate.
(2) Remove the bolts that attach the skid plate to

the front crossmember (Fig. 9).

(3) Remove the bolts that attach the skid plate to

the skid plate crossmember (Fig. 10).

(4) Separate the crossmember from the vehicle.

INSTALLATION

(1) Position and support the skid plate at the front

crossmember.

(2) Install the bolts that attach the skid plate to

the transmission crossmember. Tighten to 23 N·m (17
ft. lbs.) torque.

(3) Install the bolts that attach the skid plate to

the front crossmember. Tighten to 23 N·m (17 ft. lbs.)
torque.

(4) Remove the support from under the skid plate.

Fig. 9 Front Axle Skid Plate

1 - U-NUT
2 - FRAME
3 - SKID PLATE

Fig. 10 Front Axle Skid Plate

1 - U-NUT
2 - BRACKET
3 - SKID PLATE CROSSMEMBER
4 - SKID PLATE
