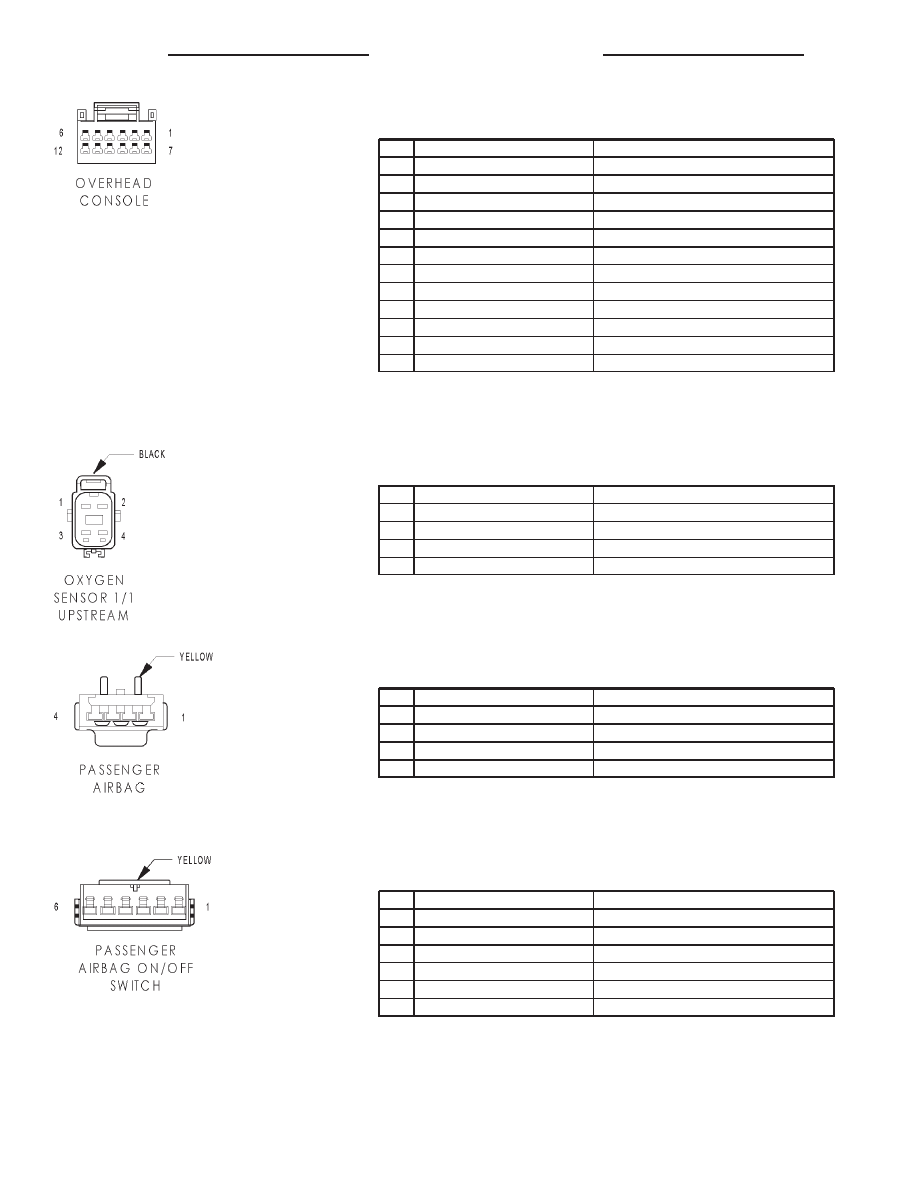

OVERHEAD CONSOLE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

2

M1 20PK

FUSED B(+)

3

-

-

4

-

-

5

D25 20VT/YL

PCI BUS

6

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

E2 20OR

PANEL LAMPS FEED

10

-

-

11

-

-

12

Z2 20BK/LG

GROUND

OXYGEN SENSOR 1/1 UPSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K100 18VT/WT

PWM 1/1 HEATER DRIVER

3

K4 18BK/LB

SENSOR GROUND

4

K141 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R44 18DG/YL

PASSENGER AIRBAG LINE 2

4

R42 18BK/YL

PASSENGER AIRBAG LINE 1

PASSENGER AIRBAG ON/OFF SWITCH - YELLOW 6 WAY

CAV

CIRCUIT

FUNCTION

1

R65 20LG/OR

PASSENGER AIRBAG MUX SWITCH SENSE

2

R66 20LG/DG

PASSENGER AIRBAG MUX SWITCH RETURN

3

R166 20LG/BR

PASSENGER AIRBAG INDICATOR DRIVER

4

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

-

-

6

-

-

8Wa - 80 - 56

8W-80 CONNECTOR PINOUTS

R1

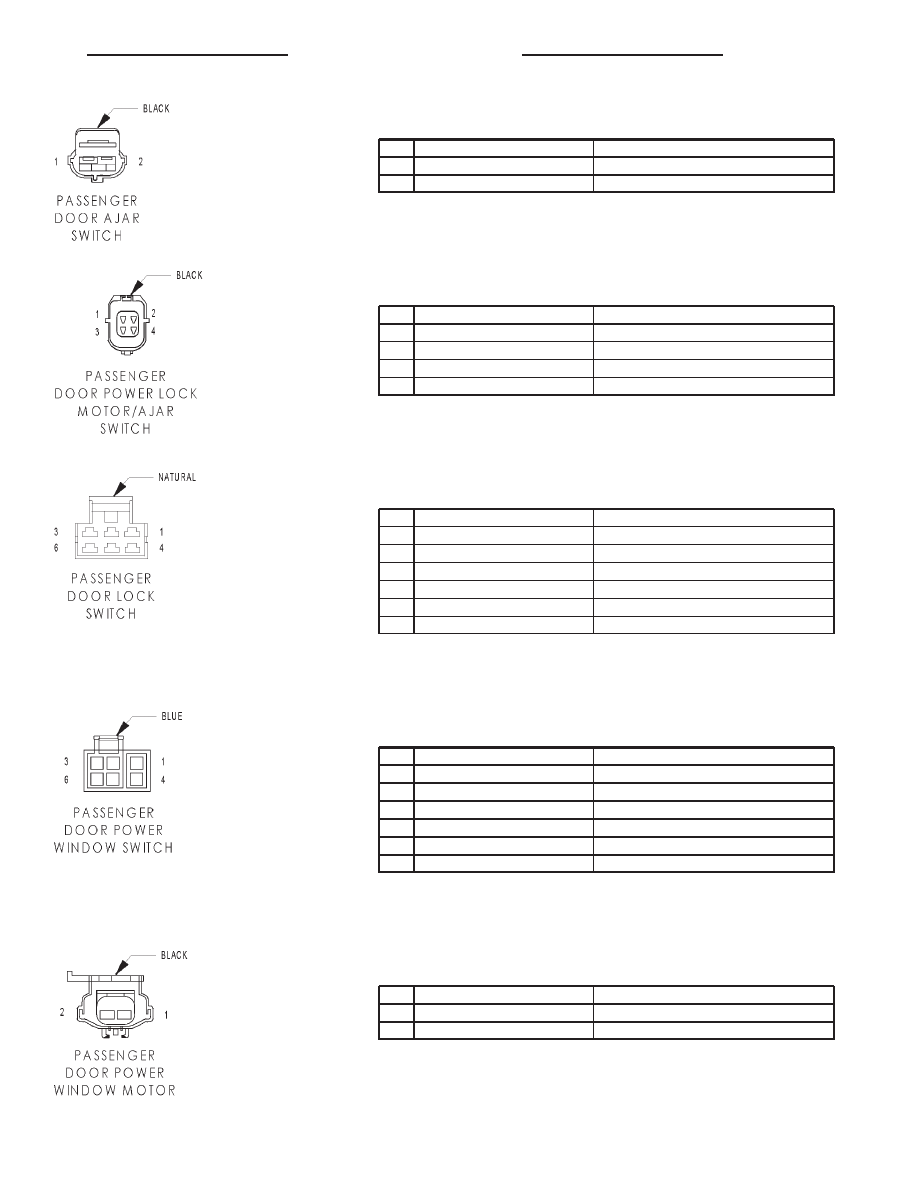

PASSENGER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

PASSENGER DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

3

P34 16PK/BK

DOOR UNLOCK RELAY OUTPUT

4

P33 16OR/BK

DOOR LOCK RELAY OUTPUT

PASSENGER DOOR LOCK SWITCH - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20WT/LG

PASSENGER DOOR SWITCH MUX

2

L10 20BR/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

3

-

-

4

-

-

5

Z2 20BK/LG

GROUND

6

-

-

PASSENGER DOOR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q16 14BR/WT

PASSENGER WINDOW DRIVER (UP)

3

-

-

4

Q26 14VT/WT

WINDOW SWITCH FEED

5

Q12 14BR

RIGHT FRONT WINDOW DRIVER (UP)

6

Q1 14YL

WINDOW SWITCH FEED (DOWN)

PASSENGER DOOR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14BR

RIGHT FRONT WINDOW DRIVER (UP)

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 57

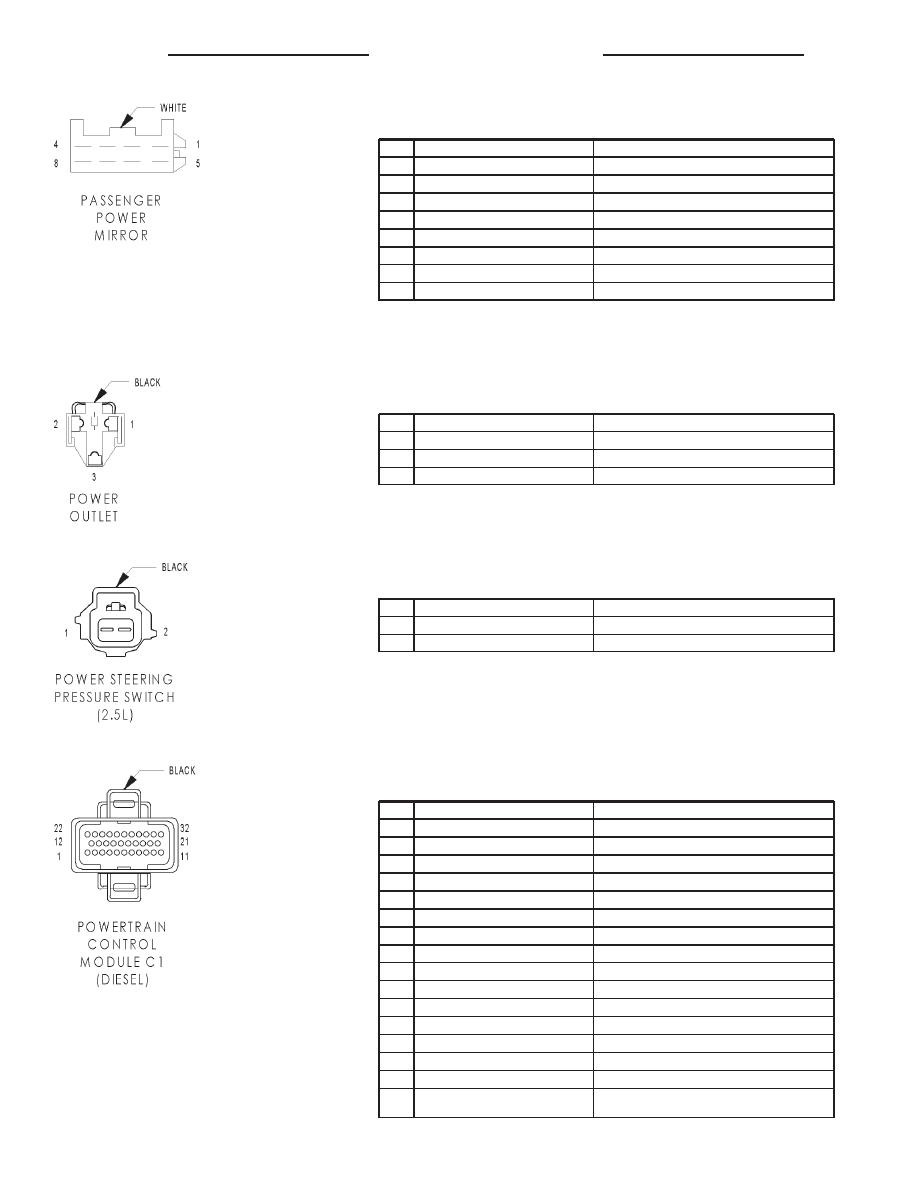

PASSENGER POWER MIRROR - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P72 22YL/BK

RIGHT MIRROR UP MOVEMENT

2

P74 22DB

RIGHT MIRROR LEFT MOVEMENT

3

P76 22OR/YL

MIRROR COMMON DRIVER

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

POWER OUTLET - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F85 16VT/WT

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

POWER STEERING PRESSURE SWITCH (2.5L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

K10 18DB/OR

STEERING PRESSURE SWITCH SENSE

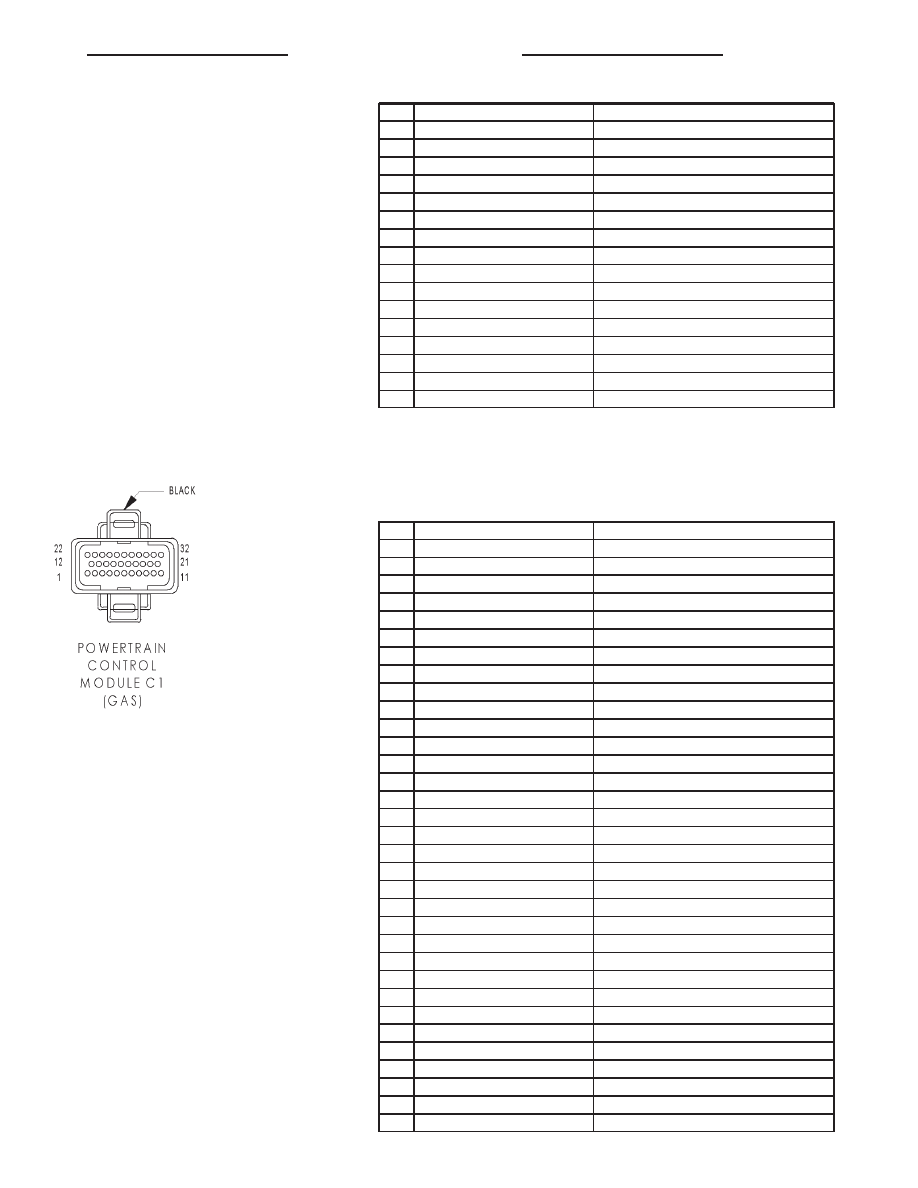

POWERTRAIN CONTROL MODULE C1 (DIESEL) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F142 16DG/BR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

-

-

7

-

-

8

K159 18VT/RD

ENGINE SPEED SIGNAL

9

-

-

10

-

-

11

-

-

12

G18 18PK/BK

LOW COOLANT LEVEL SWITCH SIGNAL

13

-

-

14

-

-

15

-

-

16

K222 18TN

PCM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

8Wa - 80 - 58

8W-80 CONNECTOR PINOUTS

R1

POWERTRAIN CONTROL MODULE C1 (DIESEL) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

17

K7 18OR

5V SUPPLY

18

K44 18WT/TN

FUEL COMPUTER SIGNAL

19

-

-

20

-

-

21

-

-

22

A71 18DG/RD

FUSED B(+)

23

-

-

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F18 18LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

T41 18BK/WT (3.9L/5.2L)

PARK/NEUTRAL POSITION SENSE (T41)

7

K19 16BK/GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

-

-

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

K10 18DB/OR (2.5L)

STEERING PRESSURE SWITCH SENSE

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL (3.9L/5.2L)

CAMSHAFT POSITION SENSOR SIGNAL

18

K44 16TN/YL (2.5L)

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A109 16BR/RD

FUSED B(+)

23

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

24

K141 18TN/WT

OXYGEN SENSOR 1/1 SIGNAL

25

-

-

26

-

-

27

K1 18DG/RD

MAP SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 59
