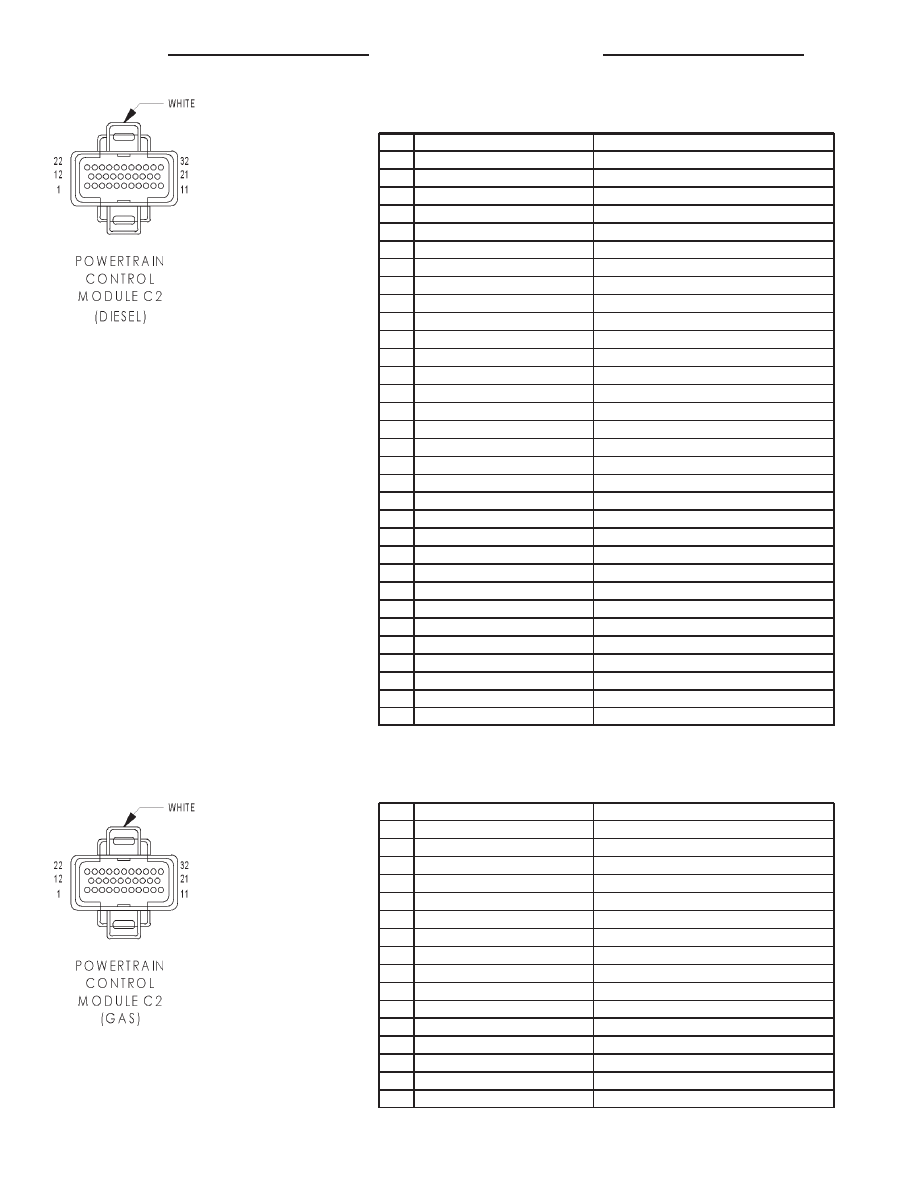

POWERTRAIN CONTROL MODULE C2 (DIESEL) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

K20 18DG

GENERATOR FIELD

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SIGNAL

28

-

-

29

-

-

30

-

-

31

K6 18VT/WT

5V SUPPLY

32

-

-

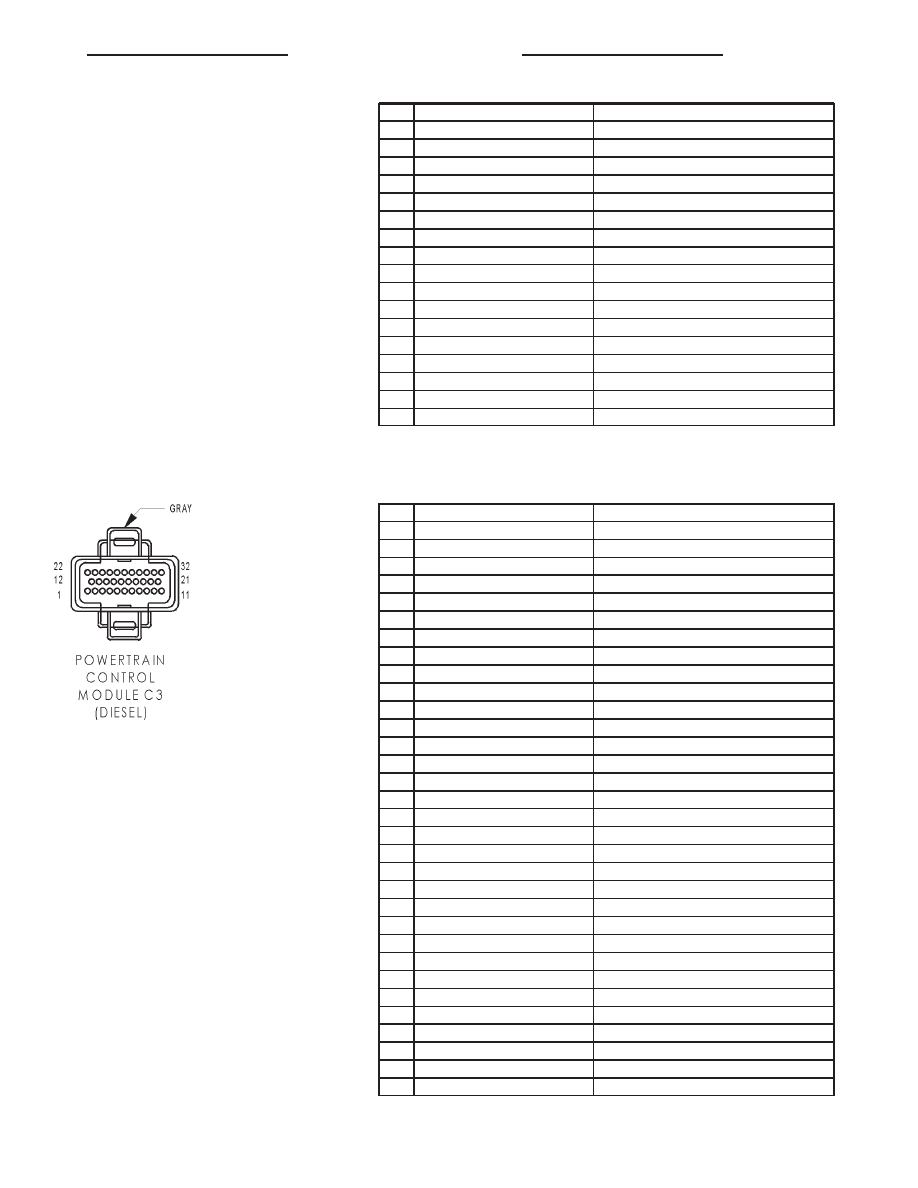

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T34 18GY/BK (3.9L/5.2L)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

K26 18VT (5.2L)

FUEL INJECTOR NO. 7 DRIVER

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K38 18GY (3.9L-5.2L)

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

K88 18VT/WT (A/T 3.9L/5.2L)

GOVERNOR PRESSURE SOLENOID CONTROL

9

-

-

10

K20 18DG

GENERATOR FIELD

11

K54 18OR/BK (A/T 3.9L/5.2L)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

K58 18BR/DB (3.9L/5.2L)

FUEL INJECTOR NO. 6 DRIVER

13

K28 18GY/LB (5.2L)

FUEL INJECTOR NO. 8 DRIVER

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

8Wa - 80 - 60

8W-80 CONNECTOR PINOUTS

R1

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

17

C24 18DB/PK

RADIATOR FAN RELAY CONTROL

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

T60 18BR (A/T 3.9L/5.2L)

OVERDRIVE SOLENOID CONTROL

22

-

-

23

G60 18GY/YL (2.5L)

ENGINE OIL PRESSURE SENSOR SIGNAL

23

G60 16GY/YL (3.9L/5.2L)

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T13 18DB/BK (A/T 3.9L/5.2L)

SPEED SENSOR GROUND

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SIGNAL

28

T14 18LG/WT (A/T 3.9L/5.2L)

OUTPUT SPEED SENSOR SIGNAL

29

T25 18LG/RD (A/T 3.9L/5.2L)

GOVERNOR PRESSURE SIGNAL

30

K30 18PK (3.9L/5.2L)

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18WT/VT

5V SUPPLY

32

-

-

POWERTRAIN CONTROL MODULE C3 (DIESEL) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C90 18LG/WT

A/C REQUEST SIGNAL

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

F142 16DG/BR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

-

-

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

K48 18OR/RD

CHECK ENGINE LAMP REQUEST

23

-

-

24

-

-

25

K125 18WT/DB

GENERATOR SOURCE

26

G4 18DB

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK/DB

SCI TRANSMIT

28

-

-

29

D20 18LG

SCI RECEIVE

30

D25 18VT/YL

PCI BUS

31

-

-

32

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 61

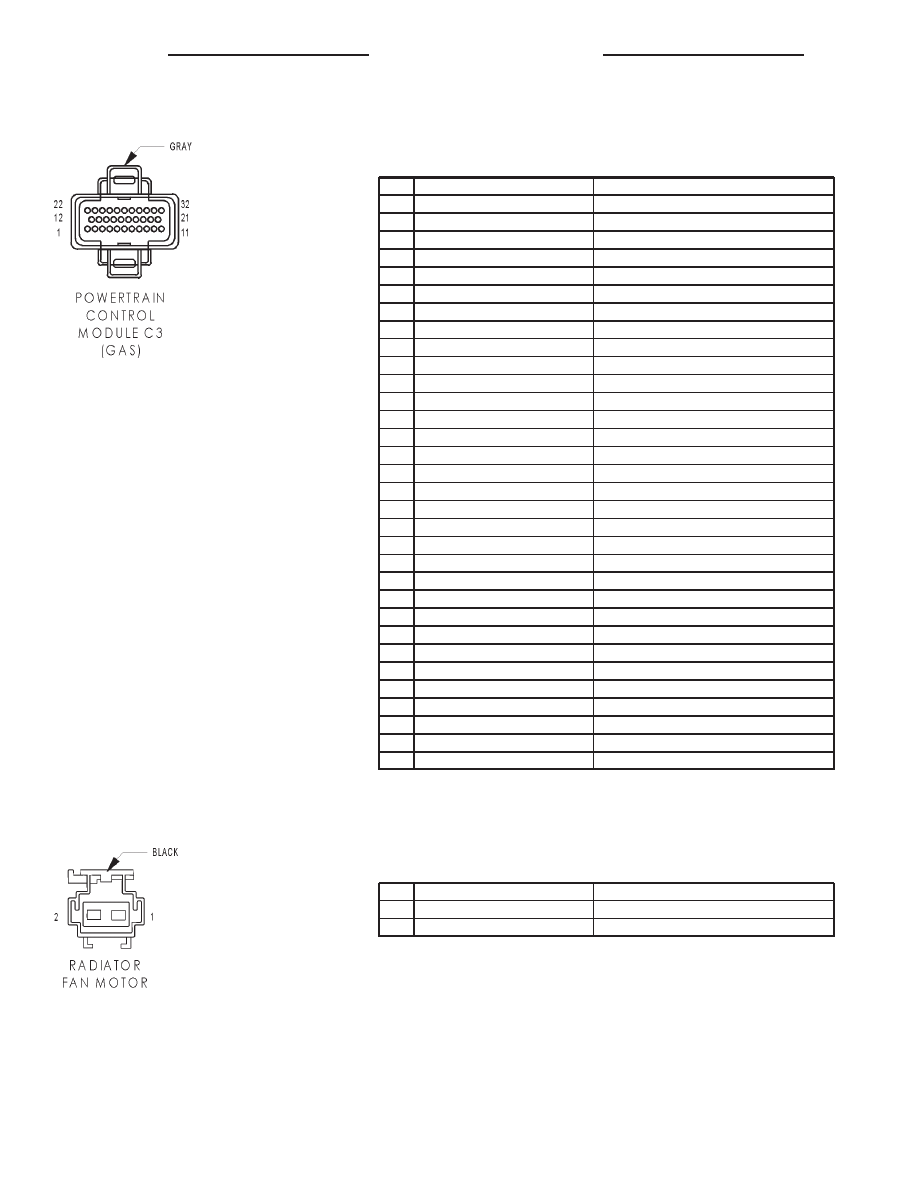

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

-

-

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

-

-

6

-

-

7

-

-

8

K100 18VT/WT

PWM 1/1 HEATER DRIVER

9

-

-

10

-

-

11

-

-

12

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T6 18OR/WT (A/T)

OVERDRIVE OFF SWITCH SENSE

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

K151 18LB/OR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C20 18BR

A/C SWITCH SENSE

23

-

-

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K125 18WT/DB

GENERATOR SOURCE

26

G4 18DB

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D20 18LG

SCI RECEIVE

30

D25 18VT/YL

PCI BUS

31

-

-

32

-

-

RADIATOR FAN MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C25 10YL

RADIATOR FAN RELAY OUTPUT

2

Z1 10BK

GROUND

8Wa - 80 - 62

8W-80 CONNECTOR PINOUTS

R1

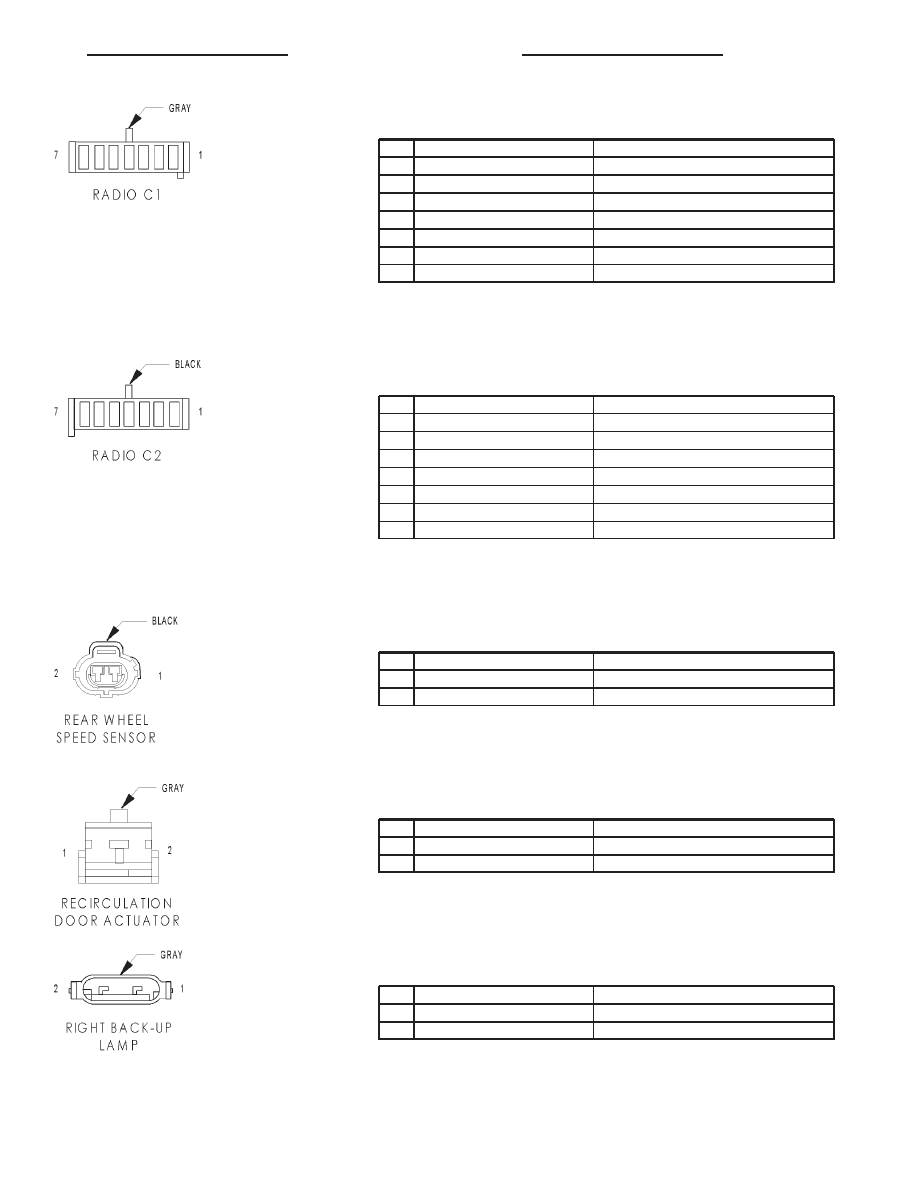

RADIO C1 - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X55 18BR/RD

LEFT FRONT SPEAKER (-)

3

X56 18DB/RD

RIGHT FRONT SPEAKER (-)

4

L107 20WT

HEADLAMP SWITCH OUTPUT

5

E2 20OR

PANEL LAMPS FEED

6

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

M1 18PK

FUSED B(+)

RADIO C2 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X51 18BR/YL

LEFT REAR SPEAKER (+)

3

X52 18DB/WT

RIGHT REAR SPEAKER (+)

4

X53 18DG

LEFT FRONT SPEAKER (+)

5

X54 18VT

RIGHT FRONT SPEAKER (+)

6

X57 18BR/LB

LEFT REAR SPEAKER (-)

7

X58 18DB/OR

RIGHT REAR SPEAKER (-)

REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

2

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

RECIRCULATION DOOR ACTUATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/WT

COMMON DOOR DRIVER

2

C32 20GY/DB

RECIRCULATION DOOR DRIVER

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP FEED

2

Z1 20BK

GROUND

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 63
