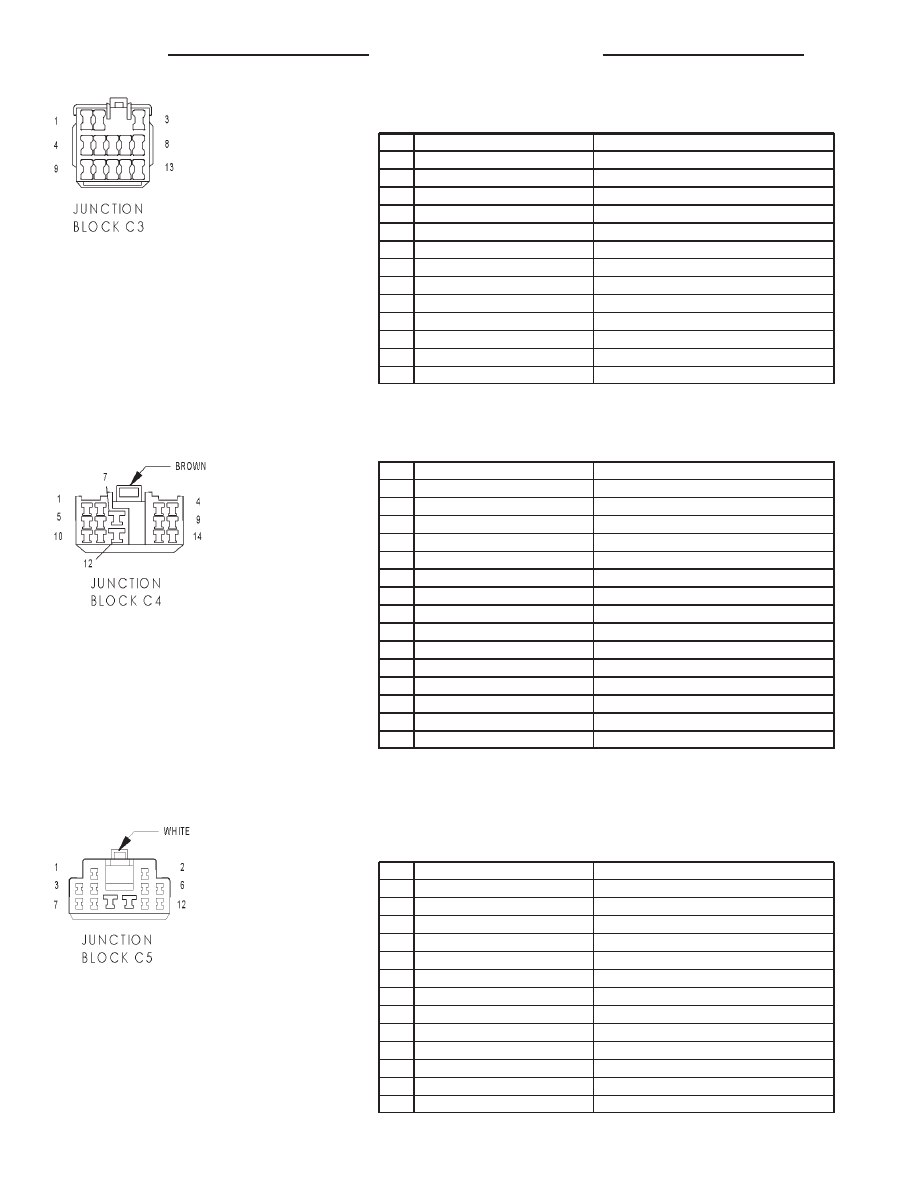

JUNCTION BLOCK C3 - 13 WAY

CAV

CIRCUIT

FUNCTION

1

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

-

-

4

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

F12 18DB/WT (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

-

-

9

-

-

10

-

-

11

-

-

12

A169 18RD/YL

FUSED IGNITION SWITCH OUTPUT (START)

13

L61 16LG

LEFT TURN SIGNAL

JUNCTION BLOCK C4 - BROWN 14 WAY

CAV

CIRCUIT

FUNCTION

1

M120PK

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

-

-

7

-

-

8

-

-

9

L10 18BR/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

10

-

-

11

-

-

12

-

-

13

-

-

14

E2 20OR

PANEL LAMPS FEED

JUNCTION BLOCK C5 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

M1 20PK

FUSED B(+)

4

-

-

5

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

M1 20PK

FUSED B(+)

8

-

-

9

F21 12TN (4 DOOR)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

F21 14TN (2 DOOR)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

-

-

11

-

-

12

-

-

8Wa - 80 - 48

8W-80 CONNECTOR PINOUTS

R1

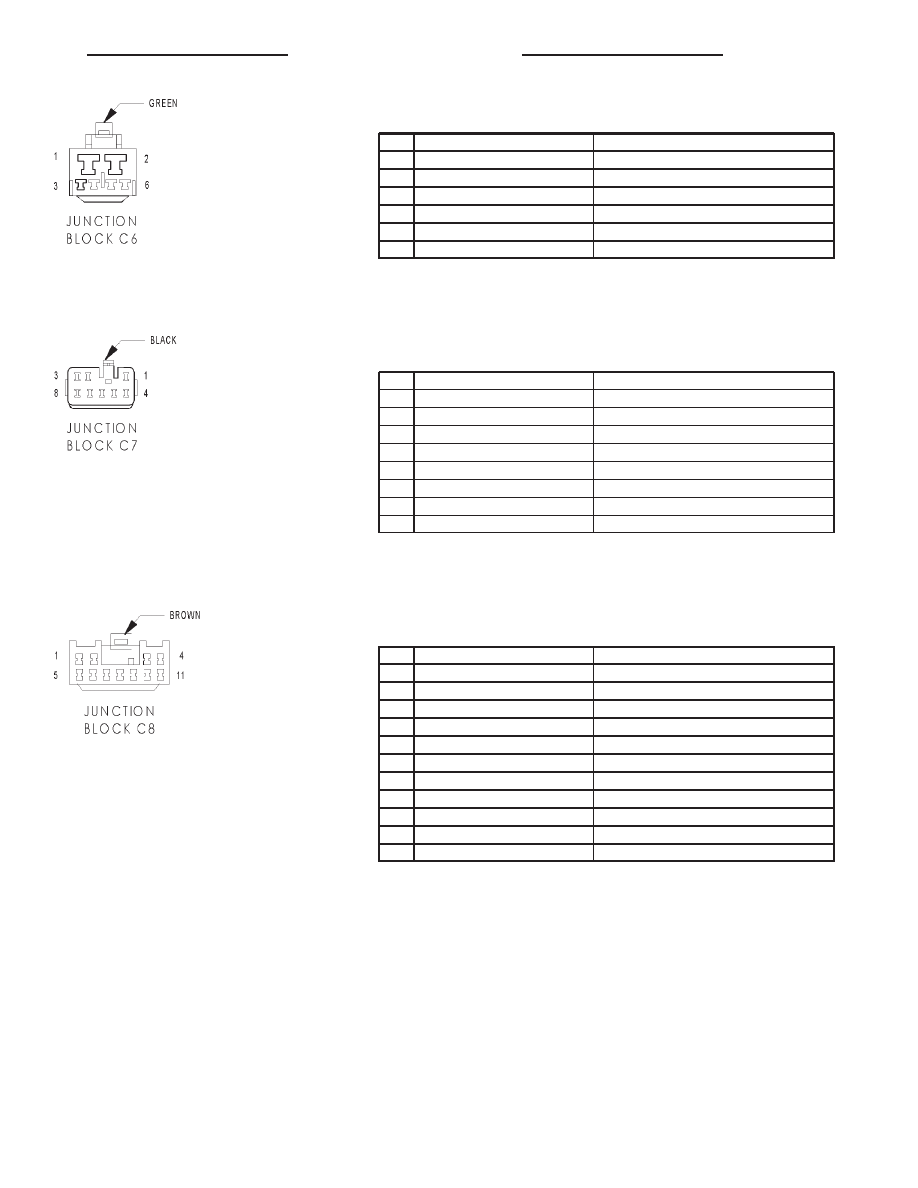

JUNCTION BLOCK C6 - GREEN 6 WAY

CAV

CIRCUIT

FUNCTION

1

A31 12BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

E1 18TN

PANEL LAMPS DIMMER SWITCH SIGNAL

4

-

-

5

-

-

6

A81 18DG/RD (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

JUNCTION BLOCK C7 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

F11 20RD/WT (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

-

-

6

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

-

-

8

-

-

JUNCTION BLOCK C8 - BROWN 11 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 18PK

FUSED B(+)

3

M1 18PK

FUSED B(+)

4

L79 20RD/YL

PARK LAMP RELAY CONTROL

5

-

-

6

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

X3 20BK/RD

HORN RELAY CONTROL

8

X3 20BK/RD

HORN RELAY CONTROL

9

-

-

10

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

11

L7 18BK/YL

PARK LAMP RELAY OUTPUT

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 49

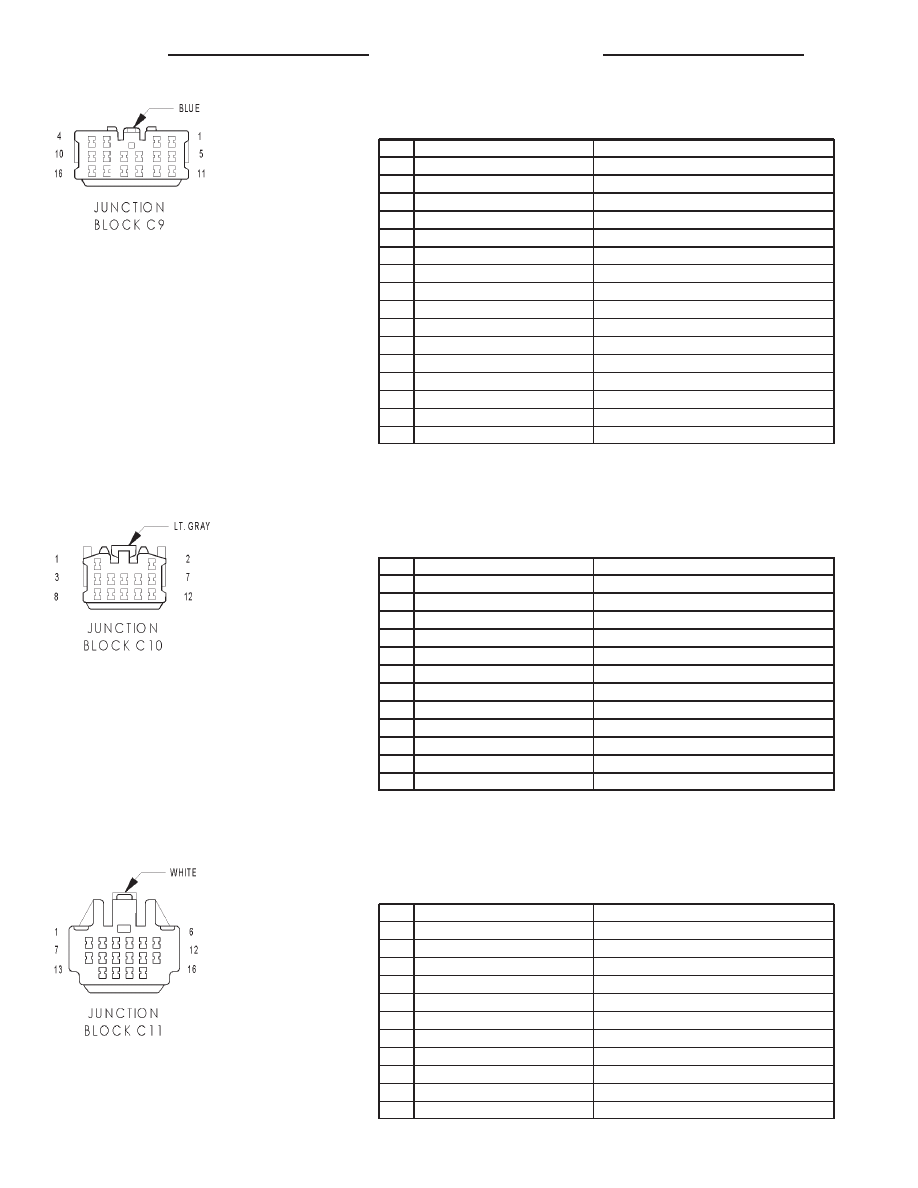

JUNCTION BLOCK C9 - BLUE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

-

-

5

E2 20OR

PANEL LAMPS FEED

6

E2 20OR

PANEL LAMPS FEED

7

E2 20OR

PANEL LAMPS FEED

8

E2 20OR

PANEL LAMPS FEED

9

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

JUNCTION BLOCK C10 - LT. GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

-

-

4

M1 18PK

FUSED B(+)

5

M1 18PK

FUSED B(+)

6

-

-

7

-

-

8

-

-

9

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

-

-

12

-

-

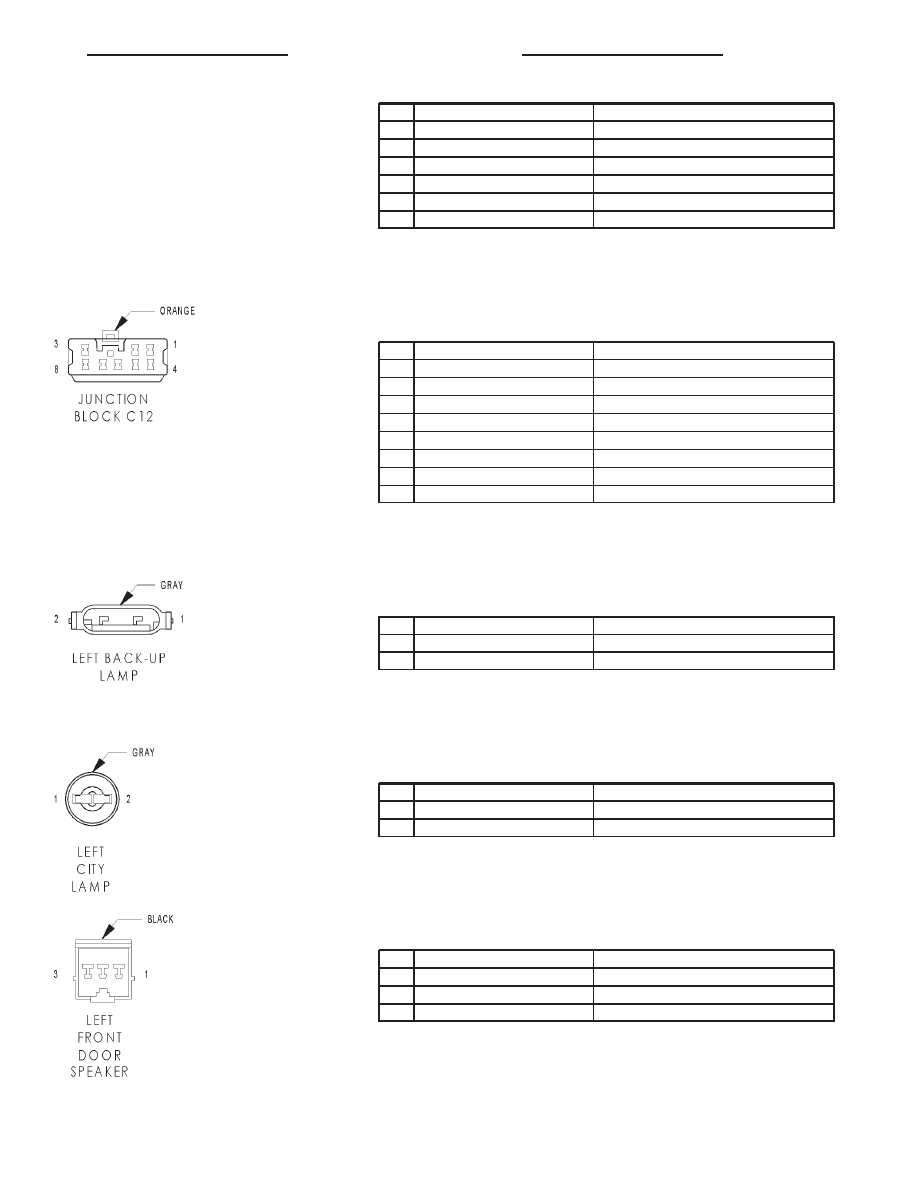

JUNCTION BLOCK C11 - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

F24 20RD/DG

FUSED IGNITION SWITCH OUTPUT (RUN)

6

-

-

7

-

-

8

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

9

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

L60 16TN

RIGHT TURN SIGNAL

8Wa - 80 - 50

8W-80 CONNECTOR PINOUTS

R1

JUNCTION BLOCK C11 - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

12

L60 16TN

RIGHT TURN SIGNAL

13

-

-

14

A41 14YL

FUSED IGNITION SWITCH OUTPUT (START)

15

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

15

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

16

L61 16LG

LEFT TURN SIGNAL

JUNCTION BLOCK C12 - ORANGE 8 WAY

CAV

CIRCUIT

FUNCTION

1

A30 12RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

L61 16LG

LEFT TURN SIGNAL

3

A22 12BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

4

F85 16VT/WT

FUSED B(+)

5

-

-

6

F38 16RD/TN

FUSE IGNITION SWITCH OUTPUT (RUN-ACC)

7

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

LEFT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP FEED

2

Z1 20BK

GROUND

LEFT CITY LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 20BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 20BK

GROUND

LEFT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DB

LEFT FRONT SPEAKER (+)

2

-

-

3

X55 18BR/RD

LEFT FRONT SPEAKER (-)

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 51
